Программа по раскладке плитки. Программа 3D Superb

Программа по раскладке плитки. Программа 3D Superb

Многие производители керамической плитки предлагают создать виртуальную раскладку своей плитки в программе 3D Superb.

3D Superb — достаточно простой и удобный инструмент. Он позволяет нарисовать помещение с нужными габаритами и «облицевать» его выбранной плиткой. Для большей реалистичности можно добавить мебель, сантехнику, оконные и дверные проемы.

Программа дает возможность сочетать плитку из разных коллекций одного производителя и экспериментировать с рисунком укладки. В результате получается трехмерная визуализация, которая дает наглядное представление о том, как будет выглядеть ванная, гостиная или кухня в облицовке выбранной плиткой.

3D Superb не только позволит сравнить разные коллекции плитки или варианты раскладки, но и поможет выбрать наиболее подходящий формат и приблизительно оценить количество плитки, которая понадобится для отделки.

Собственные библиотеки плитки для 3D Superb есть у многих производителей отделочной керамики. Среди них:

• Aparici
• Peronda
• Porcelanite
• Fanal
• Novogres

Программу 3D Superb досточно скачать 1 раз с сайта любого из перечисленных производителей. При последующей загрузке с сайта другой фабрики программа только пополнит библиотеки плитки.

Плюсы:

• не требует специальных навыков от пользователя;
• простая в установке;
• дает наглядный результат.

Минусы:

• библиотеки плитки ограничены несколькими производителями.
• нельзя сочетать в проекте плитку разных пролизводителей
• отсутствует полноценная поддержка русского языка.

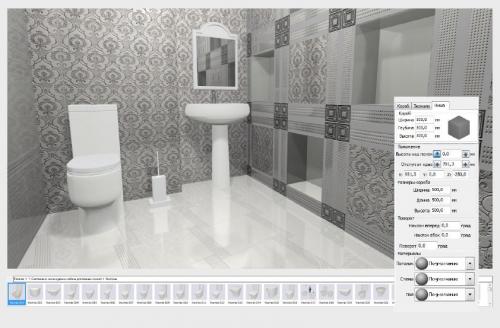

На фото: работа в редакторе 3D Superb . Версии разных производителей.

Бесплатная программа для раскладки плитки. Бесплатные и условно-бесплатные программы

Существует много различных приложений для оформления дизайна санузла в квартире или доме. Некоторые предназначены для профессиональных дизайнеров, а некоторые дают возможность самостоятельно создать проект с учетом деталей планировки.

Софт, которым удобно пользоваться, учитывает следующие параметры:

• подбор плитки на основе базы данных;
• сортировка по цвету, оттенку и фактуре;
• возможность подобрать покрытие на пол, гармонирующее со стенами;
• вычисление количества необходимых материалов, в том числе раствора и фурнитуры;
• наличие фильтров, учитывающих цену и производителя кафеля.

Готовые варианты дизайна облицовки можно распечатать и использовать как наглядное пособие при ремонтных работах.

Для расчетов существуют бесплатные и платные программы. Лицензированные ПО обладают мультизадачным наполнением и созданы для тех, кто занимается проектированием профессионально.

Компас 3d lt

Это платный лицензионный софт от разработчиков российской компании АСКОН. Но учебная тестовая версия, с помощью которой можно разработать дизайн для ванной комнаты, доступна на официальном сайте kompas.ru. Это ознакомительная часть ПО, предназначенного для создания объемных моделей деталей, механизмов и помещений.

С помощью тестового варианта можно разработать дизайн и просмотреть его в упрощенной 3D-версии.

Программа предоставляет возможности:

• подбора различных вариантов отделочных материалов;
• самостоятельного создания элементов декора;
• получения чертежей разработанных деталей для их изготовления.

Это учебное пособие помогает создавать 3D-макеты мебели, подбирать обои и напольные покрытия, разрабатывать модели портьер и решать другие бытовые дизайнерские задачи.

Ceramic 3d

Одно из самых популярных приложений для подбора облицовки санузла. Большая база данных содержит не только кафель, но и сантехнику, осветительные приборы и мебель от разных производителей. Каталоги регулярно обновляются, также есть возможность добавлять элементы самостоятельно.

В этой программе можно:

• построить помещение любого контура по заданным размерам;
• выбрать не только дизайн кафеля, но и цвет затирки;
• указывать различные источники света;
• учитывать ниши и нетипичные планировки;
• комбинировать плитку разного размера и фактуры;
• создать



  После того как вариант подобран, приложение создаст спецификацию для строителей с указанием точек начала и окончания выкладки. Готовый план можно распечатать, чтобы ориентироваться на него в работе.

  Софт имеет высокое качество визуализации и прост в обращении. Используется дизайнерами и работниками строительных супермаркетов. Существуют бесплатные взломанные версии, но у них отсутствует функции автоматического обновления коллекций и создания спецификаций.

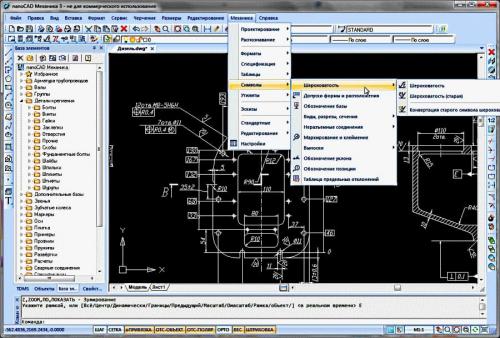

  NanoCAD

  Это приложение предназначено для профессиональных проектировщиков, дизайнеров интерьеров. Оно спроектировано в России и учитывает все ГОСТы для оформления проектно-конструкторской документации согласно нормативным документам.

  Это платное лицензионное ПО, позволяющее не только вставлять в схемы оконные и дверные проемы, рассчитывать площадь и объем, но и делать экспликацию помещения.

  Программа создана для создания сложных архитектурных проектов, и использовать ее для разработки дизайна небольшого санузла не имеет практического смысла, если вы не являетесь специалистом в области САПР (система автоматизированного проектирования) и не умеете работать со сложными схемами.

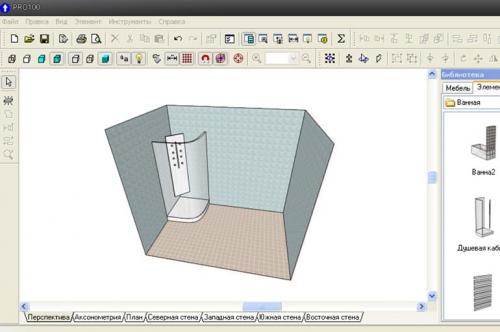

  Pro100

  Удобная программа для раскладки плитки. Тоже требует базовых знаний в работе с графическими редакторами.

  Алгоритм получения готового дизайна следующий:

  1. В окне «Свойства помещения» задаем его размеры: длину, ширину и высоту в см.
  2. В окне «Свойства» указываем размеры плитки и расстояние между ней при укладке в мм.
  3. Выбираем из списка «Материалы» нужный кафель.
  4. В окне «Переместить» по заданной оси заполняем пространство стен выбранной плиткой.

  К недостаткам ПО можно отнести такие моменты:

  • софт является платным;
  • сложность при расчете при наличии оконных проемов;
  • небольшая база данных для выбора кафеля.



Раскладка плитки на полу. Правильное распределение плитки

Вначале стоит рассказать о том, как правильно распределить плитку по поверхности, чтобы у вас не оставалось узких подрезок или полосок по углам. Если вы будете использовать эту технику, любая ванная в итоге будет выглядеть так, будто её специально построили под выбранную вами плитку.

Представьте, что у вас есть плитка размером 50*20 см. Теперь попробуйте разложить её по стене, длина которой 210 см. Ширину швов мы не будем учитывать в примере, так как от этого ничего не изменится.

• Вариант 1: вы начнете делать раскладку от угла с целой плитки, кладете 4 целых элемента и оставшиеся 10 см заполняете подрезками. Использовать такую технику можно только в том случае, если длина подрезки будет больше половины плитки. То есть если бы стена была не 210, а 240 см, то этот вариант использовать можно, но есть более удачные решения.
• Вариант 2: чтобы все получилось симметрично, вы начинаете укладку с подрезки 5 см, укладываете 4 целых элемента и заполняете оставшиеся 5 см подрезкой. Этот способ еще хуже первого, так как в некоторых случаях могут получить очень маленькие обрезки по 1 —2 см.
• Вариант 3: вы вначале считаете, сколько целых рядов плитки влезет в ширину стены (в этом примере 4 штуки). Затем нужно вычесть 1 целый элемент. Все, что у вас останется, нужно просто разложить из центра к краям. Три плитки по 50 см займут 150 см стены, и оставшиеся 60 см будут состоять из двух обрезков по 30 см. Это самый правильный способ, который позволит получить симметричный рисунок, при этом не допустить узких подрезок. Всегда она будет больше половины плитки.
