Любой выключатель в помещении располагается таким образом, чтобы им было удобно пользоваться, даже в темноте. Никто ведь не устанавливает его в дальнем конце комнаты, он должен быть на входе, «под рукой». Исключение составляет коридор или прихожая. Если выключатель установлен на входе в квартиру, то как погасить свет, когда вы выходите из коридора? Приходится возвращаться к его началу, а затем идти в темноте: это небезопасно.

Если ваша прихожая или коридор достаточно длинные, можно установить двойной или даже тройной. Все точки будут равнозначными, при включении (выключении) любой клавиши, соответственно загорается (гаснет) освещение.

Единственное неудобство: у таких приспособлений нет фиксированного положения «вкл» или «выкл». Все зависит от соседних коммутационных блоков. То есть, запоминать: «вверх» — включить, а «вниз» — выключить, бессмысленно.

Разумеется, никакой магии тут нет.с 3-х мест отработана, и успешно реализуется своими руками. Единственное условие — придется купить специальные коммутационные блоки, и достаточный запас проводов. Каждыйоснащен инструкцией, в которую входит схема подключения на 3 точки. На тыльной стороне обязательно присутствует маркировка с различными способами подключения.

Общие принципы работы проходных выключателей

Чтобы понять, как работает схема, рассмотрим основные ее элементы на примере двух точек включения (самая распространенная):

1. Вместо выключателя в классическом понимании (прибор, размыкающий цепь), используется переключатель. То есть, с одной стороны два контакта, а с другой — один. При этом фаза (которая подается на светоточку), не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.
2. Цепь будет замкнутой в том случае, когда оба переключателя находятся в одном положении. То есть, или обе клавиши вверх, или обе клавиши вниз. Один из коммутаторов условно считается входным, на него приходит фазный питающий провод. В зависимости от положения клавиши, напряжение подается на один из выходных контактов, которые в свою очередь соединяются со входной парой второго коммутатора (выходного). На схеме хорошо видно, в каком случае цепь замкнута, а в каком разомкнута.
3. Практически это работает следующим образом: вы подходите к началу коридора, включаете освещение. Пройдя до конца, вы с помощью второго коммутатора гасите свет. Двигаясь в обратном направлении, вы просто переводите клавиши в другое положение, сохраняя тот же алгоритм.

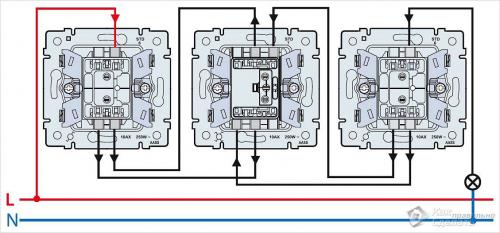

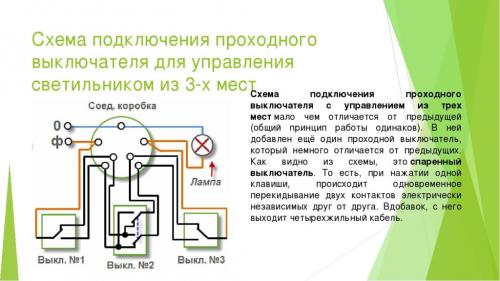

Схема подключения проходного выключателя с 3х мест. Навигация по записям

Пишите в комментариях! Достаточно завести туда концы 4-х жильного кабеля от него. Переключающий механизм в проходных выключателях расположен по центру контактов.
Соединяем нейтральные N и защитные PE провода вне автоматических выключателей с помощью электрических разъемов. Рассоединяете их, и подключаете между ними перекидной.

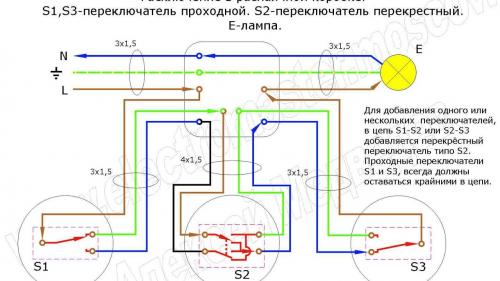

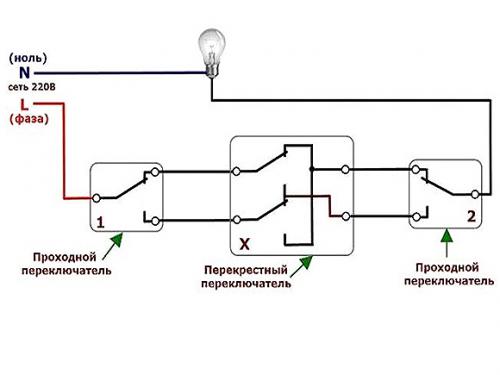

Перекрестный выключатель используется в том случае, когда требуется управление освещением из 3 и более мест. Проходной выключатель ПВ схема подключения на 3 точки своими руками Каждый день мы сталкиваемся с такой типичной ситуация: чтобы погасить включенную и позабытую в прихожей комнате лампочку, необходимо пройти к выключателю и переключить его — рутинно, не так ли?
Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте. Используются простые одноклавишные приборы.
Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Эти аксессуары необходимы, чтобы надежно закрепить выключатели в нишах стеновых панелей или непосредственно на стенах.
Однако проекты на управляющих точек применяются достаточно активно. Картинка выше наглядно иллюстрирует ожидаемый результат всей затеи, а ниже читателя ожидают методики ее реализации.
Если по какой-либо причине это не представлялось возможным, то берем мультиметр в режиме прозвонки и начинаем вычислять.

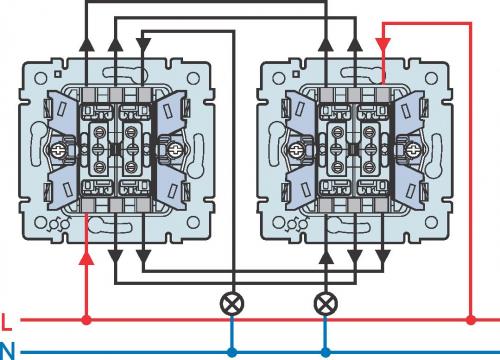

Схема проходного выключателя с двух мест на 2 лампочки. 1 Подключение двух проходных одноклавишных выключателей.

Для начала разберемся, что представляет из себя одноклавишный проходной выключатель, внешне он практически неотличим от обычного одноклавишного выключателя, однако в отличии от последнего имеет не 2, а 3 клеммы для подключения проводов, кроме того на клавише проходного выключателя может присутствовать два треугольника расположенных вертикально один над другим и указывающих своими вершинами вверх и вниз соответственно:

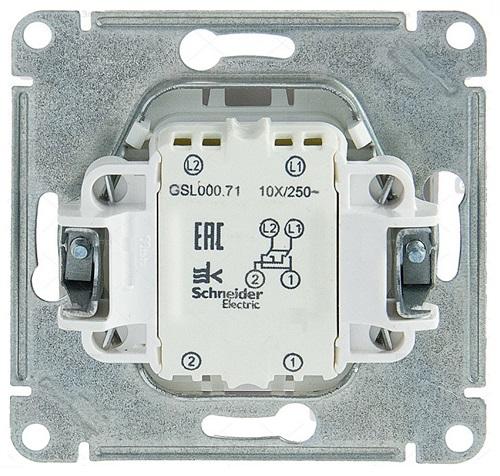

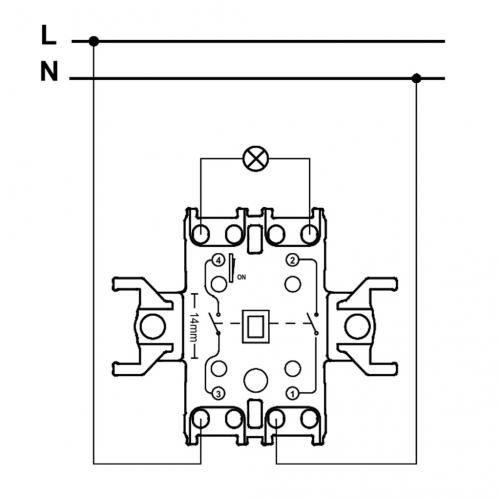

Как видно на картинке выше с обратной стороны проходного выключателя, как правило, имеется его схема, при этом клеммы для подключения к выключателю проводов могут иметь различные буквенные, цифровые либо символьные обозначения, например это могут быть: «L,1,2»; или «1,2,3»; так же обозначения могут быть стрелочные, в этом случае одна стрелка указывает внутрь выключателя, а две другие стрелки указывают наружу.

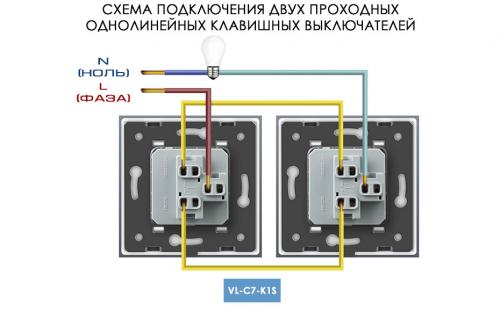

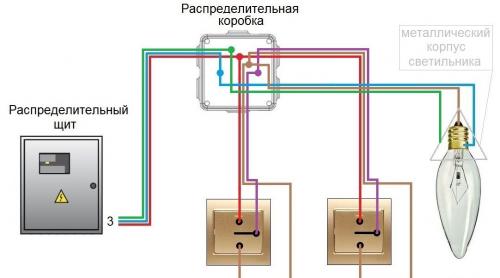

Подключение одноклавишных проходных выключателей выполняется трехжильными кабелями (как показано на картинке выше), например кабелем ВВГ 3х1,5 — в случае если внутренняя электропроводка выполнена медью, или кабелем АВВГ 3х2,5 — в случае если внутренняя электропроводка выполнена алюминием.

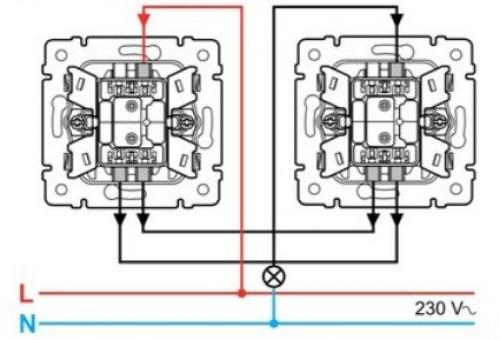

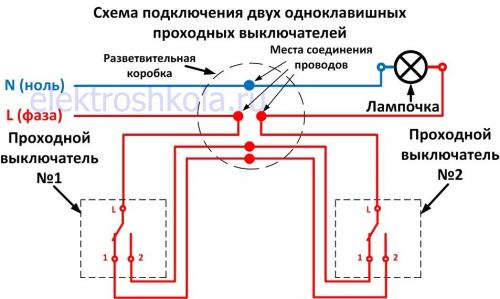

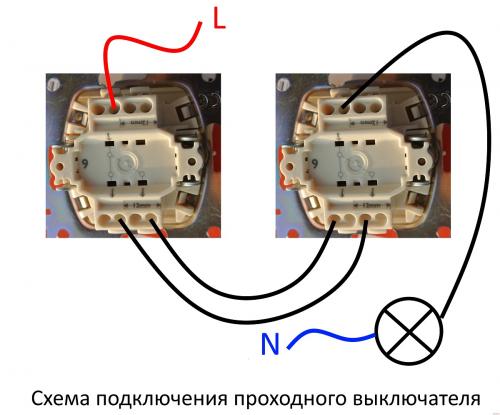

Схема подключения проходного выключателя:

Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом:

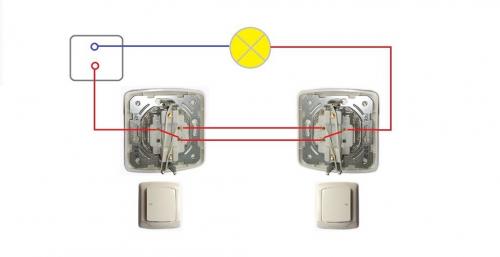

Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Как именно работает такая схема можно увидеть на GIF-анимации приведенной ниже:

Как видно на данной схеме, в отличие от обычных выключателей которые просто разрывают (отключают) электрическую цепь (см. статью: подключение выключателя ) проходные выключатели выполняют переключение с одной цепи на другую, поэтому зачастую проходные выключатели называют проходными переключателями .

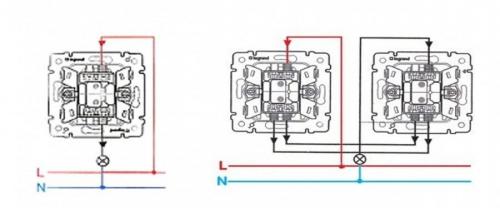

Подключение проходного выключателя одноклавишного с двух мест. Подключение проходного выключателя из двух точек на 1 лампу: особенности и схемы подключения

Вопрос, как подключить проходной выключатель, возникает не только у владельцев просторных апартаментов. В любых интерьерных решениях проходной выключатель добавит комфорт в дизайн.

Схема переключателя отличается от разводки с обычным выключателем, хотя используются стандартные коробки. В статье рассмотрены особенности монтажа одноклавишного выключателя с двух мест на один светильник и разобраны варианты соединений.

Конструкция и принцип работы

Проходной выключатель представляет собой коммутационное устройство с нормально-разомкнутыми контактами.

Имеет ручной привод, работает в сетях с напряжением 1000 вольт. Существуют два типа выключателя: для внутренней и для внешней проводки.

Для внутренней проводки выключатели убираются под штукатурку. Коробка для внешней коробки более объемная, так как содержит наполнение и крепится поверх стены.

Схема переключателя отличается от схемы разводки электропроводки с обычным выключателем. Хотя в монтаже используются стандартные коробки, кабеля и распределительные щитки.

На одну лампу возможно подсоединение, как проходного выключателя двухклавишного, так и одноклавишного

Внешне проходной переключатель напоминает обычный выключатель.

Это пластмассовая круглая или квадратная коробка с одной клавишей. Отличие находится внутри и заключается в способе присоединения контактов.

Цепь проходного переключателя имеет свою последовательность замыкания фазы, которая заключается в одновременном соединении и размыкании линий. Управлять лампой в таких случаях возможно с разных мест, и вам не придется подниматься по темной лестнице или идти в коридор выключать свет. Но проходные выключатели работают только в паре.

Также возможно подключение системы из 3 переключателей. В этом случае, с помощью перемычки, напряжение  можно контролировать даже из разных комнат.

Схемы подключения

Проходной выключатель, согласно схеме подключение на 2 коробки, основывается на различиях коммутации при работе.

И разораться в схеме подключения проходных выключателей означает избежать многие ошибки.

Схема электрическая

Поможет правильно понять систему порядка действия схема с одноклавишным выключателем.

Линейные проводники создают связь с коммутирующими точками. В это время перекидные контакты отключены и подсоединены к неактивным линейным проводам.

Когда нажимается на клавишу 1-го проходного переключателя, происходит замыкание подачи тока к лампе, и она гаснет. Параллельный выключатель переходит в выключенный режим.

Следует сразу предусматривать электрическую разводку с учетом схемы подключения проходных выключателей.

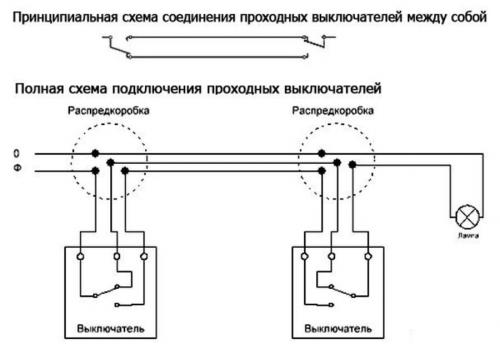

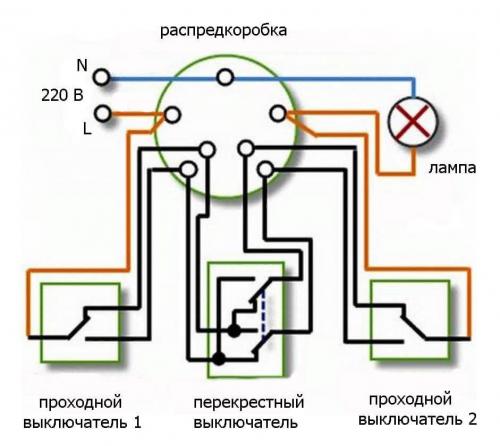

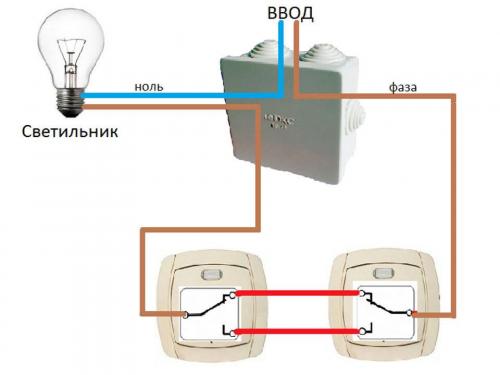

Монтажная схема с распредкоробкой

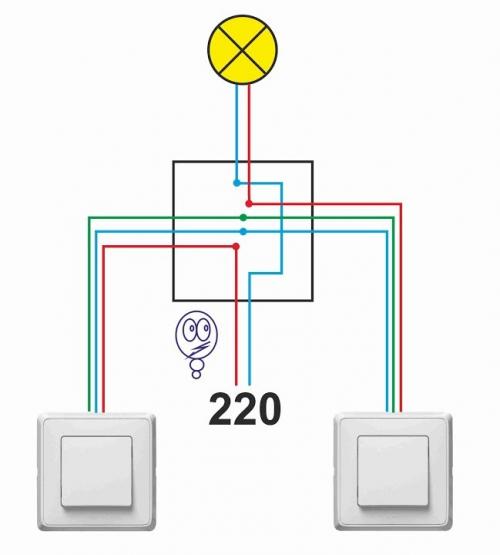

Монтажная схема проходного выключателя с двух мест представляет собой наглядное подробное изображение последовательности соединений и разрывов.

На схеме проходного выключателя кругом выделены распределительные коробки. Задействование коробки позволяет разорвать контакт между проводниками.

Проводники синего цвета подводят ноль, а желтые – фазу, черным отмечены коммутационные соединения.

Схема подключения проходного выключателя с двух мест

Схема подключения проходного выключателя с 2 мест будет удобна в многоуровневом помещении, большом доме, в отдельной комнате, где один выключатель можно расположить у входа, а другой – возле зоны отдыха.

К лампе подсоединяются одновременно земля и ноль. Ток подходит к выходу первого выключателя, провод второго выключателя подключается к лампе.

Можно ли использовать проходной выключатель, как обычный. Проходной выключатель – из обычного одноклавишного

Для управления одним осветительным прибором (без разделения ламп в нём на группы) применяется одноклавишный маршевый выключатель. В отличие от модели для скрытой проводки, проходное устройство для наружного размещения найти в продаже бывает затруднительно, поэтому именно накладные маршевые выключатели собирают самостоятельно чаще всего.

Проходной одноклавишный выключатель для наружной проводки можно собрать из двух обычных — также одноклавишных. При этом необходимо, чтобы выключатели были одной модели, а расположение внутренних комплектующих в корпусе было симметричным. Как правило, для сборки используются изделия от одного производителя. Проверенным вариантом являются выключатели от Schneider Electric, на одном из которых и рассмотрим эту операцию.

Отвёрткой с узким жалом клавиша поддевается и извлекается из корпуса, после чего надавливанием на фронтальную часть из выключателя выталкивается диэлектрическое основание. Выдавленное основание отделяется от штатного пластикового подрозетника. С помощью той же отвёртки отщёлкиваются 4 защёлки по периметру, и основание разделяется на две части, каждая из которых симметрична относительно вертикальной оси.

Все описанные операции проводятся и со вторым выключателем, но только для того, чтобы извлечь из него коромысло — металлические контакты и графитовый стержень. Извлечённое коромысло переворачивается вокруг своей продольной оси и устанавливается в основание первого выключателя – в готовые пазы рядом с имеющимися контактами, но в обратном направлении.

В парное гнездо вставляется и второй стержень, после чего диэлектрическое основание собирается – между двумя контактами с одной стороны устанавливается перемычка (общий контакт), две половинки складываются и защёлкиваются. По окончании сборки необходимо «прозвонить» проходной выключатель тестером при различных положениях клавиши. Соответственно, в пару этому устройству собирается ещё одно – также из двух обычных одноклавишных.
