Если Вы решили попробовать себя в роли сварщика и уже купили сварочный инвертор, следующим этапом будет поиск электродов, с помощью которых и будет проходить сварка.

Но какие электроды лучше выбрать для сварки Вашим инвертором?

В данной статье мы расскажем, от чего зависит диаметр электрода и как подобрать сварочный ток, а также расскажем, что такое прямая и обратная полярность и какая полярность нужна для ваших электродов.

Сейчас на рынке можно встретить большое разнообразие электродов. Их можно разделять по видам покрытия, по назначению, по толщине покрытия или химическому составу. Маркетинговые службы производителей электродов разработали десятки таблиц по подбору и начинающие сварщики теряются в таком ассортименте.

Конечно, можно пойти самым простым путем и попробовать все подходящие. Это вариант, но вам придется потратить и время и деньги.

Как свести к минимуму эти затраты и правильно выбрать нужный сварочный электрод? Ведь именно от выбора электрода зависит формирование правильного и надежного шва, а также комфорт Вашей работы.

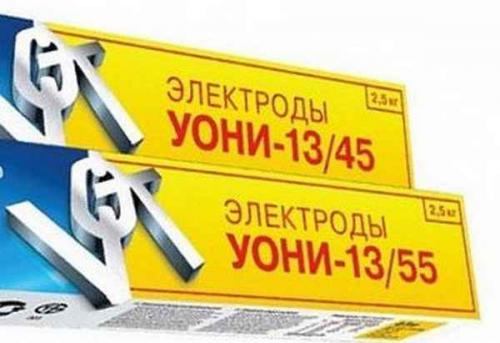

Рис. 1 - Электроды

ЧТО ТАКОЕ СВАРОЧНЫЙ ЭЛЕКТРОД

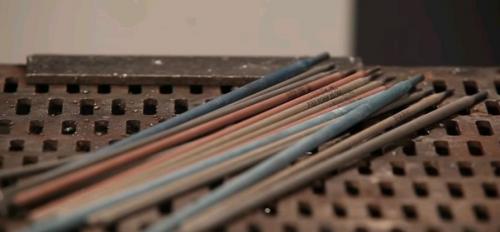

Сварочный электрод – расходный материал, без которого ручная дуговая сварка невозможна. Это металлический стержень (сердечник) с особым покрытием – обмазкой. В процессе сварки стержень плавится, а обмазка защищает шов от воздействия кислорода. Состав стержня должен быть похож на состав металла, который Вы собираетесь варить. Поэтому существуют электроды для сварки углеродистых, легированных, высоколегированных сталей, для нержавейки алюминия, чугуна.

Мы не будем рассматривать множество специальных сплавов, для каждого из которых можно порекомендовать специальный электрод. Скорее всего Вы будете иметь дело со сваркой конструкционной стали небольшой толщины и отличительным моментом здесь будет только содержание углерода в металле.

Выбор электродов для ручной сварки зависит не только от металла, с которым предстоит работать и его толщины, но и от того, в каком положении будет проходить сварка, какие требования будут предъявляться к прочности шва.

Например, для сварки несущих конструкций, которые эксплуатируются при особо низких температурах, не подойдут электроды с рутиловым покрытием, но они дают очень эластичную и устойчивую дугу, что позволяет легко работать с ними даже новичкам.

ВИДЫ ЭЛЕКТРОДОВ

Какие виды покрытия электродов для ручной дуговой сварки существуют?

Обычно выделяют 4 вида прикрытия:

рутиловое

основное

кислое

целлюлозное.

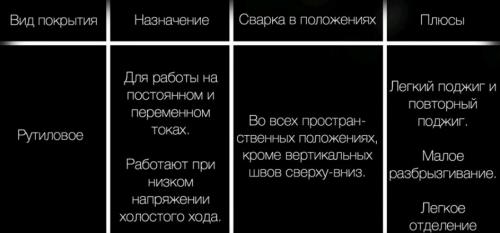

Рис. 2 - Виды покрытия электродов

Каждое из них предназначено для решения вполне определенных задач.

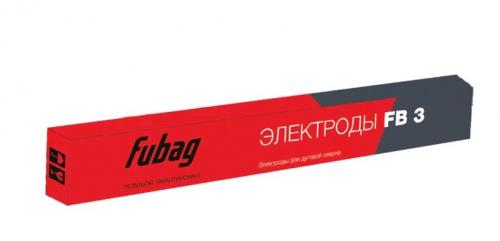

Рутиловые электроды идеально подходят для работы на постоянном или переменном токе. Они легко поджигаются и не разбрызгивают металл. Шлак отделяется легко. Пример электродов данного типа FUBAG FB 46 .

Электроды постоянного тока уони. Популярные марки: 13/55, 13/55A, 13-НЖ, 13/75, 1350 и другие

Сразу предупредим, что обозначенная в подзаголовке марка «1350» не существует. Однако в запросах на пространстве Интернета, некоторые пользователи убирают знак дроби из обозначения марки УОНИ и оперируют сплошным набором цифр. По такому запросу никакой нужной информации не будет получено. С УОНИ 13/75 вряд ли также придется столкнуться. Необходимость ее применения перекрывается сварочными параметрами электродов 13/65 и 13/85.

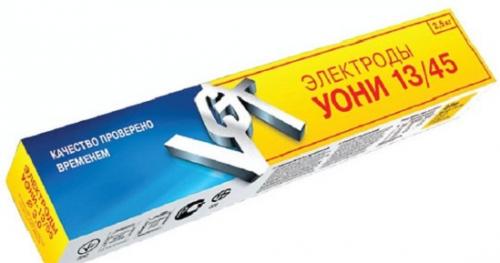

Электроды УОНИ 13/45 применяются для сваривания стали, литья и поковок, полученные при этом швы отличаются приемлемой ударной вязкостью и пластичностью. В отличие от других электродов в их состав входит никель и молибден.

Электрод УОНИ 13/55 применяется для дуговой сварки тавровых и стыковых швов, поверхностей из высокоуглеродистых и низколегированных марок стали. Работать ими можно в любых плоскостях , за исключением направления сверху вниз при работе постоянным током обратной полярности. Эти электроды имеют основное покрытие, состоящее из марганца, кремния, серы, фосфора и углерода. Сварочный шов формируется с отличной стойкостью против образования трещин при кристаллизации и низким содержанием водорода.

Электрод УОНИ 13/55А по сварочно-техническим характеристикам практически не отличается от вышеуказанной марки . Особенность заключается в качественной сварке при пониженных температурах, чем собственно вызвано его использование в холодном климате.

Электроды УОНИ 13/65 также имеют основное покрытие и применяются для сварочных работ на конструкциях с повышенными требованиями. С данным типом электродов можно работать практически в любых положениях в пространстве при использовании постоянного тока обратной полярности. Качество сварного шва не отличается, практически, от других видов электродов УОНИ.

Какие электроды выбрать для сварки инвертором новичку. Какими электродами проще всего варить новичку

Какими электродами проще всего варить новичку

Обучаясь азам сварки очень важно выбрать «правильные» расходные материалы. Само собой разумеется, что инвертором варить новичку будет проще, чем аппаратом переменного тока. Вместо щитка — лучше использовать маску Хамелеон.

Ну а что касается электродов для сварки, то они также, выбираются исходя из простоты обращения. Всё дело в том, что многие электроды имеют трудный розжиг, а для работы с ними нужен хоть какой-то минимальный опыт.

Поэтому в данной статье будет рассмотрен вопрос о том, какими электродами лучше всего начинать варить молодому сварщику. Ниже в комментариях вы можете делиться собственным опытом и своими познаниями в сварочном деле.

Критерии выбора сварочных электродов

Прежде чем начать перечислять «электроды для новичков», следует разобраться, а по каким вообще критериям происходит выбор электродных стержней?

Во многом выбор зависит от марки свариваемой стали, от толщины изделия. Немалое внимание оказывает на выбор электродов и массивность конструкции. Для сварки объёмных изделий используются электроды большого диаметра с основным покрытием.

Немаловажен и род сварочного тока, а также полярность. Электроды могут быть плавящегося и неплавящегося типа. Для обучения рекомендуется использовать плавящиеся электроды с рутиловым покрытием.

С каких электродов лучше всего начинать новичку?

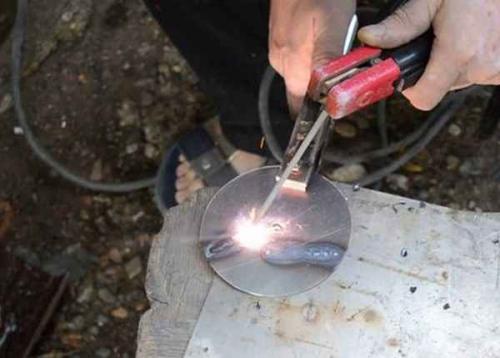

Для изучения сварки новичкам рекомендуется использовать рутиловые электроды. Это одни из самых лучших электродов, которые обладают массой преимуществ в отличие от электродов с основным покрытием.

Первое что приходит на ум, варить рутиловыми электродами можно как на переменном, так и на постоянном токе. Стабильность горения дуги обеспечивает специальное рутиловое покрытие, которое состоит на более чем 50% из двуокиси титана.

Рутиловые электроды хорошо разжигаются, они не так сильно требовательны к подготовке свариваемых изделий. То есть, в отличие от электродов с основным покрытием, рутиловыми электродами можно варить даже ржавый и неочищенный металл.

Кроме того, рутиловый электрод удобно использовать повторно. Он также хорошо разжигается, как и в первый раз. Ну и, пожалуй, самое главное достоинство в том, что при сгорании рутиловые электроды выделяют гораздо меньше вредных веществ.

Наплавленный шов рутиловыми электродами отличается высокой ударной прочностью и стойкостью. Сам же электрод в процессе сгорания имеет низкий коэффициент разбрызгивания металла, что доставляет больше удобств начинающему сварщику в работе.

Лучшие марки рутиловых электродов

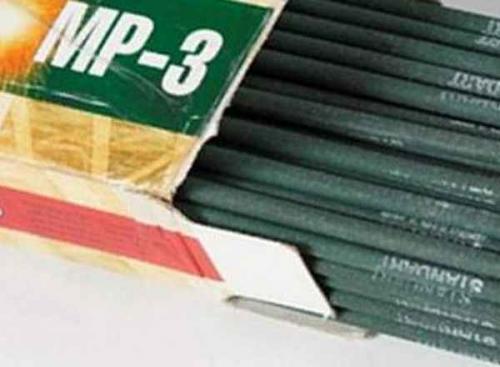

Само собой разумеется, что и рутиловые электроды имеют популярные и востребованные марки, которые за долгие годы сформировали вокруг себя, только положительны отзывы. В первую очередь — это электроды MP-3 и OK-46. Данные электроды отличаются универсальностью и неприхотливостью в использовании.

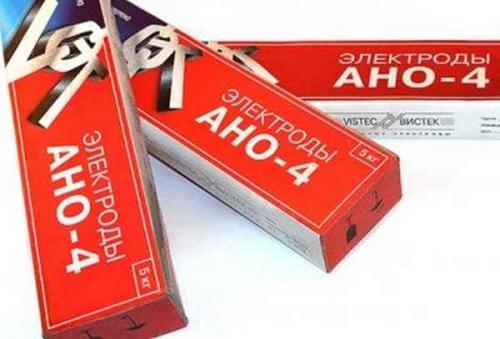

Отдельно стоит отметить электроды АНО-4, которые также имеют рутиловое покрытие. Это весьма популярная марка электродов, которые пользуются большим спросом, как у мастеров сварочного дела, так и у начинающих сварщиков. Особой популярностью обладает марка электродов АНО-4 «Арсенал», которые одинаково хорошо варят как по грязи, так и по воде.

А вот начинать осваивать сварку с электродами УОНИ, несмотря на их высочайшее качество, и безупречный сварной шов, однозначно не стоит. Всё дело в том, что сварочные электроды УОНИ очень капризны и требовательны в работе. Чтобы нормально варить данными электродами, нужен хоть маломальский опыт в электросварке.

Делитесь и своим опытом! С каких электродов начинали варить вы? Ну а я, по своему тогдашнему незнанию, начинал варить электродами «Монолит».

Электроды постоянного тока маркировка, как отличить. Электроды – устройство и принцип действия.

Появление новых видов сварок (MIG/MAG, TIG) немного расширило ассортимент материалов, применяемых для сварки, но основным расходным материалом сварочных работ до сих пор остаются плавкие штучные электроды для ручной сварки (MMA). Это неудивительно – снижение цен на компактные сварочные трансформаторы и сварочные инверторы привело к тому, что сварка перестала быть уделом специалистов и сварочный аппарат сегодня есть у многих. Соответственно, обилие различнейших электродов на прилавках может вогнать в ступор даже опытного мастера.

Вообще, большинство характеристик электродов имеет рекомендательный характер. Вполне можно при сварке переменным током железных деталей использовать электроды для нержавейки, да еще и предназначенные для постоянного тока. Но при неправильном использовании электродов качество шва будет намного хуже, да и процесс сварки может вызывать немалые затруднения. Поэтому, прежде чем начать использовать свежекупленный сварочный аппарат, надо разобраться, какие электроды подойдут к нему и к каждому конкретному свариваемому материалу.

Устроен электрод достаточно просто – металлический стержень из электропроводного материала, покрытый обмазкой (покрытием). Назначение стержня – создавать электрический контакт между анодом и катодом для поддержания электрической дуги и (в случае плавкого электрода) служить источником металла для шва. Основное назначение обмазки – создавать при горении газовую защиту для предотвращения окисления расплавленного металла. Кроме того, компоненты обмазки могут служить для стабилизации горения дуги, облегчения розжига дуги и изменения свойств металла шва.

Особенность использования покрытых электродов – в образующейся поверх сварочной ванны пленке продуктов сгорания обмазки - шлака. Шлак легче расплавленного металла, и, пока металл находится в жидком состоянии, шлаковая пленка покрывает его сверху, улучшая защиту сварочной ванны. Но если шов делается в несколько проходов, перед каждым последующим проходом остывший шлак следует счищать, иначе вкрапления шлака могут остаться в глубине шва, что очень сильно снизит его прочность. Также шлак следует счищать после окончания сварки, особенно, если предполагается последующая покраска сваренных деталей.

Различают три вида ручной сварки плавким электродом: переменным током, постоянным током прямой полярности и постоянным током обратной полярности.

При сварке переменным током анод и катод меняются местами с частотой питающей сети, дуга нестабильна и требует не только использования подходящих электродов, но и немалого опыта сварщика. Плюсом сварки переменным током является минимальное магнитное отдувание электрической дуги – отклонение дуги в сторону под действием электромагнитных сил, возникающих в свариваемых деталях. В большинстве случаев это преимущество не будет заметно, но иногда стыковые и угловые швы проще варить переменным током.

Кроме того, сварка переменным током оптимальна при сварке алюминиевых сплавов. Хотя наилучший эффект дает сварка алюминия TIG-методом в среде аргона, существуют и электроды по алюминию для MMA-сварки без создания защитной газовой среды, и ими лучше варить переменным током. В то же время сварка алюминия простой ручной сваркой сложна и требует от сварщика особых навыков и немалого опыта.

При сварке постоянным током следует иметь в виду, что анод (положительный полюс) всегда нагревается сильнее катода. Поэтому сварку током прямой полярности (когда вывод «+» подведен к детали, а «-» - к электроду) применяют при сваривании толстостенных элементов и при резке металла. А сварку обратной полярности – наоборот – при сварке тонкостенных элементов и при сварке металлов, не любящих сильного нагрева. Следует иметь в виду, что форма дуги при прямой и обратной полярности разная и пятно контакта дуги с металлом в случае обратной полярности имеет меньшую площадь. Вследствие этого при сварке постоянным током обратной полярности глубина проплавления больше, но площадь сварочной ванны меньше, шов тоньше.
