Гофра для прокладки кабеля. Назначение и преимущества гофры

Гофра для прокладки кабеля. Назначение и преимущества гофры

Гофра для проводов выбирается в зависимости от конкретных требований и поставленных целей:

1. Электротехнические компоненты из негорючей оболочки выбираются в случае прокладки в стенах, сформированных из деревянных, каркасных материалов, в том числе ПВХ-плит и вагонки, или монтирования на деревянные перекрытия. Здесь главное – пожарная безопасность.
2. Более твердая и прочная оболочка может пригодиться при необходимости прокладки за отделочными материалами, включая гипсокартон и шпатлевка. Зачастую на такие стены вешаются картины, кронштейны для телевизоров, полки, поэтому важно обеспечить защиту от механических повреждений.
3. При наружной прокладке кабеля, чтобы защитить его оболочку от воздействия ультрафиолетовых лучей и механических повреждений.
4. При открытой прокладке по воздуху понадобятся компоненты, способные выдерживать широкий диапазон температур (как экстремально низкие, так и высокие). Опять же обратите внимание на защиту от ультрафиолета, убедитесь в наличии армирования. Кабель с гофрой крепятся к опорам, поэтому оказывают друг на друга дополнительную нагрузку. Требуется защита с усиленной несущей способностью.
5. При подземной прокладке нужно размещать жесткую водонепроницаемую гофру.
6. При прокладке кабеля под стяжкой гофра должна выдерживать нагрузку цементно-песчаной смеси или бетона, а также гарантировать оперативную и простую замену кабеля в случае его повреждения. Таким образом, исключается необходимость разрушения пола.

Гофра под кабел. Назначение гофры

Давайте начнем с самого важного, чтобы сразу себе четко представлять полный функционал такой защиты, и сферы ее применения.

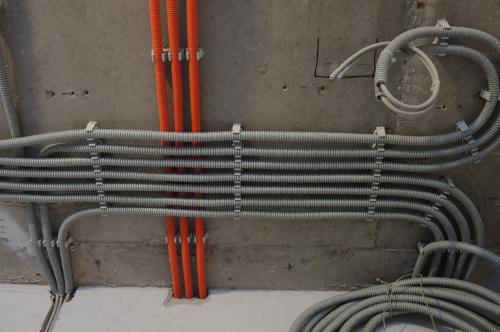

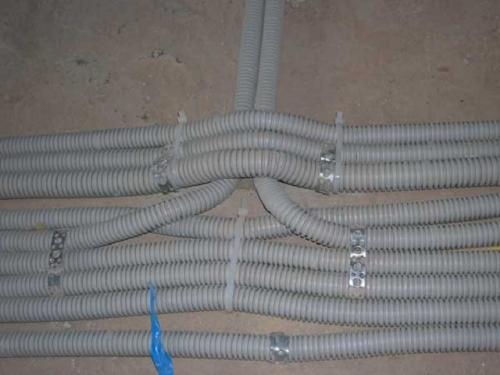

Все провода разведены по помещению в гофре

• Соображения пожарной безопасности – когда электрические провода прокладываются по сгораемым стенам и перекрытиям или за соответствующей обшивкой, например, деревянной вагонкой. Для таких целей используют несгораемые защитные оболочки.
• Защита проводов от механического воздействия – рационально, если проводка расположена за обшивкой. Например, вы решили повесить на стену телевизор и засверливаетесь прямо сквозь отделку в капитальную стену. В этом случае гофра поможет понять, что вы попали не туда, куда нужно.
• Беспрепятственная замена кабеля – подобные ситуации случаются тогда, когда требуется отремонтировать кусок провода, который замурован в стене либо стяжке. Гофра позволяет провести всю операцию без разбивания всей поверхности, в которой спрятаны провода.
• Для защиты кабеля от внешних факторов – имеются в виду атмосферные воздействия, такие как ультрафиолет, перепады температур, влажность и прочее.

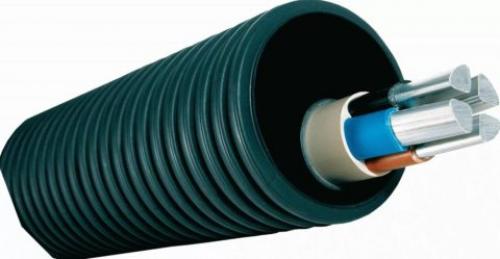

Гофра для кабеля, предназначенная для укладки в грунт

Совет! Не сложно догадаться, что для прокладки на открытом воздухе вам потребуется гофра способная отлично переносить перепады температур, защищенная от влажности, достаточно жесткая, если речь идет об укладке в грунт, и армированная, если кабель будет подвешен.

Отдельно хочется сказать про защиту от механических воздействий, Да, гофра, особенно сделанная из металла, имеет некоторый запас прочности, но противостоять сверлу ей не под силу.

Тут важно быть осторожным при сверлении и внимательно следить за ходом бура. А вообще, вам нужно заранее побеспокоиться о том, чтобы в наличии была фотография или чертеж с расположением скрытой проводки, чтобы проблема такая не возникала.

Гофра для кабеля для улицы. Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

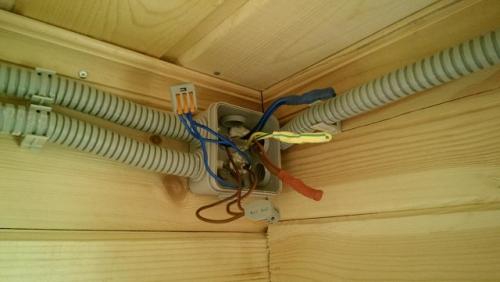

Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.

• При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
• При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

Подготовка скрытой электропроводки по полу к последующей укладке стяжки

• Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

• При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
• В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

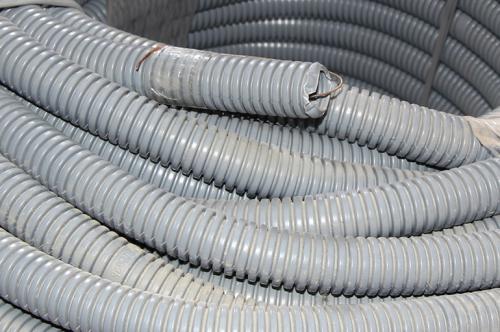

Гофра для кабеля 3х. Как подобрать гофру для кабеля : таблица по сечению диаметру толщине характеристика трубы

Одним из способов монтажа электропроводки является прокладка проводов в гофре для кабеля, размеры которой позволяют протянуть несколько линий в одной трубе. Магазины предлагают на выбор продукцию разного диаметра и исполнения для работ на улице или в квартире.

Назначение гофры для кабеля

Гофрированным шлангом может называться рукав из пластика или иного материала с ребрами жесткости.

Его используют в таких целях, как:

• повышение пожарной безопасности при работах на горючих перегородках;
• уменьшение силы сжатия (если гофру применяют для прокладки кабеля в бетонной стяжке);
• предотвращение механических повреждений кабеля;
• уменьшение влияния вредных факторов окружающей среды на наружную электропроводку;

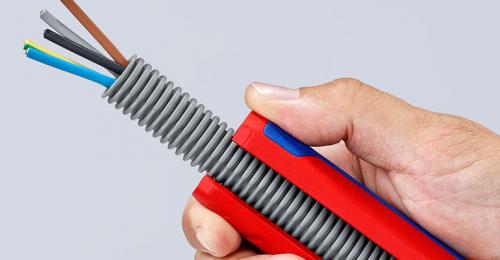

• протяжка в один шланг нескольких проводов одинакового или разного сечения в зависимости от размера гофры;
• увеличение водонепроницаемости при подземном монтаже;
• облегчение повторной прокладки проводов с использованием на поворотах специальных муфт.

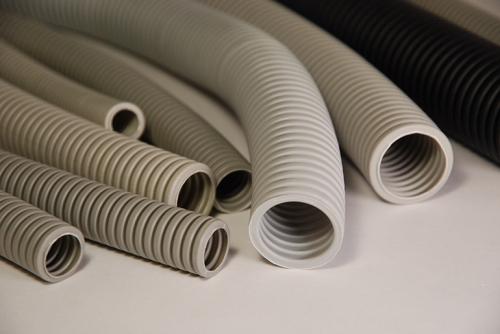

Конструктивные виды гофры

В зависимости от конструктивных особенностей гофру разделяют на 4 разновидности.

Легкая

Это трубка с самыми тонкими стенками, обеспечивающими наибольшую гибкость. Лучше всего использовать ее на длинных извилистых участках, под обшивкой из ГВЛ или фанеры. Из-за невысокой прочности она плохо защищает провод от ударов.

Средней плотности

Ее жесткость выше по сравнению с таковой у ребристого шланга предыдущего вида. Ее можно замуровывать в стены. Этот тип менее распространен, чем прочие, иначе зачем нужна гофра, которая плохо гнется и в то же время недостаточно защищает от механических повреждений, давления бетона. Если труба разрушается, то проложить в нее новый кабель будет невозможно.

Тяжелая

У нее самая большая толщина стенок, плохая подвижность. Ее укладывают в открытый грунт, в бетонную стяжку. Для прохождения поворотов покупают дополнительную фурнитуру – углы, тройники, муфты и т.п. Такая гофротруба защищает кабель от проникновения влаги и грязи.

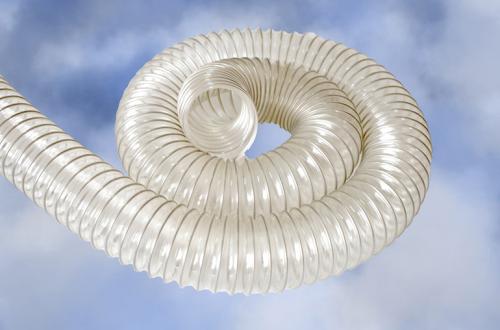

Армированная

Самая прочная на разрыв, т.к. внутри нее имеется стальная сетка из проволоки. Лучше всего использовать армированную гофру для монтажа уличной или подземной электросети.

Материалы, используемые для изготовления гофры под кабель

При производстве гофротрубы применяют различные виды сырья.

Самые распространенные из них:

1. Полиэтилен высокого давления (ПВД). Самый горючий материал среди прочих, поэтому прокладывать провода в нем внутри легковоспламеняющихся конструкций не допускается. Монтаж надо вести в бетоне, стенах из кирпича, пеноблоков и т.п. Преимуществом будет широкий диапазон температур, которые труба выдерживает: -500…+900 °C.
2. Поливинилхлорид (ПВХ). Благодаря свойству самозатухания не поддерживает горения и является пожаробезопасным монтажным элементом. Подходит для создания электросетей внутри строительных конструкций, по перекрытиям и под полами, в стеновых штробах.
3. Полиэтилен низкого давления (ПНД). Универсальная гофра, подходящая по характеристикам для открытого и закрытого монтажа внутри помещений и на улице, в грунте.
4. Металл. Представляет собой стальной или алюминиевый ребристый шланг. Защищает кабель от нагрева, механических повреждений. Рекомендуется для укладки на улице.

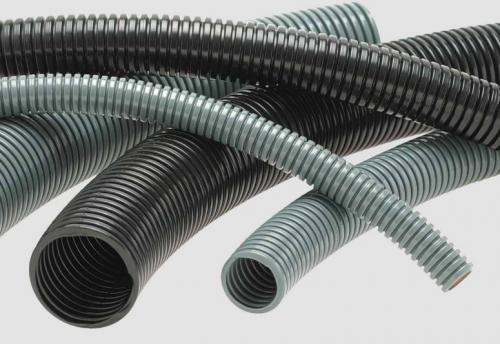

Отличить пластиковую гофру можно по цвету:

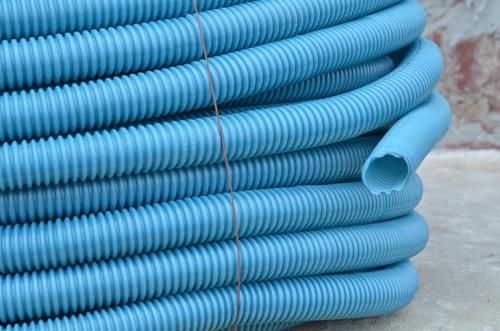

• синяя – ПВД;
• серая – ПВХ;
• черная – ПНД.

Количество слоев и устойчивость к внешним воздействиям

Пластиковые рукава бывают однослойными разной толщины или двухслойными, с дополнительной защитной рубашкой.

Нельзя допускать применение гофрошлангов из ПВХ в местах, где присутствуют агрессивные вещества:

• растворители;
• нефтепродукты;
• альдегиды и т.п.

Такие соединения почти всегда есть в грунте больших населенных пунктов.

Поэтому для прокладки в земле лучше использовать гофру алюминиевую или изготовленную из ПНД.

Размеры и диаметр гофры

Каждая разновидность шлангов для монтажа электропроводки с ребром жесткости включает несколько образцов с разным сечением.

ПВХ-гофра

Диаметры рукава из поливинилхлорида приведены в таблице:

Толщина стенки меняется от 5 мм до 15 мм.

ПВХ-гофра имеет толщину до 15 мм.

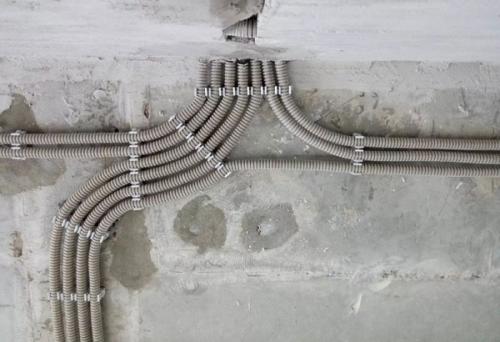

Диаметр гофры для кабеля. Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

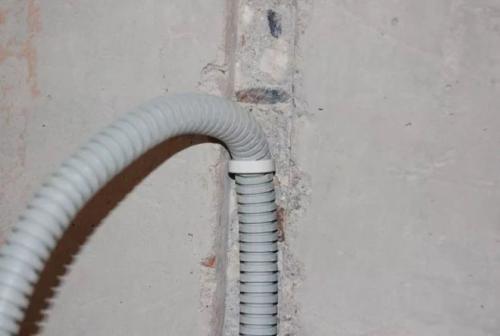

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций ( например, при бетонировании ). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях ( защита от механических повреждений, возможность замены проводки при необходимости ), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими. Важно при таком монтаже использовать не распространяющие горение или металлические гофры.

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию ( насосы поливочных установок, системы открывания ворот и дверей ), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям ( жёсткость ).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие ( металлические ) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Гофра для прокладки кабеля в бетоне. В каких случаях нужна гофра при прокладке кабеля?

Гофра -это специальная труба особой формы, которая отличается повышенной гибкостью и может быть изготовлена из полимерного ПВХ-пластиката, полипропилена, полиэтилена, полиамидов или же металла.

Основная функция гофры состоит в обеспечении защиты электропроводки в частном доме, в квартире, в любом другом месте монтажа кабельно-проводных изделий от механических воздействий, влияния атмосферных осадков, влаги, УФ-излучения и прочих негативных факторов. Обладая способностью самозатухания, гофра принимает на себя первый "удар", если возникает воспламенение электролинии.

Рассмотрим ситуации, когда использование гофрированной трубы жестко регламентируется нормативами и просто рационально:

• монтаж открытой электрической проводки внутри помещений по негорючим поверхностям (бетон, кирпич и т.п.). Для прокладки кабелей по деревянным плоскостям понадобится спецподложка из материала, который не воспламеняется, или обычная металлическая гофра;
• прокладку кабелей скрытым способом в помещениях, к примеру, в бетонной заливке, рекомендуется дополнять защитой из гофры;
• монтирование наружных электротрасс, в том числе по воздуху. Важно: следует подобрать гофротрубу, которая не боится УФ-лучей;
• прокладывание небронированных кабелей в земле. Для этих целей понадобится нержавеющая металлическая или ПНД гофра;
• монтаж электротрасс в зонах с высокой вероятностью нанесения ущерба кабельным изделиям;
• создание подвижных частей электроцепи;
• планирование замены кабель-линии в будущем (для упрощения монтажа гофру можно взять на размер больше).
