Плита перекрытия жби. Панели ПК

Плита перекрытия жби. Панели ПК

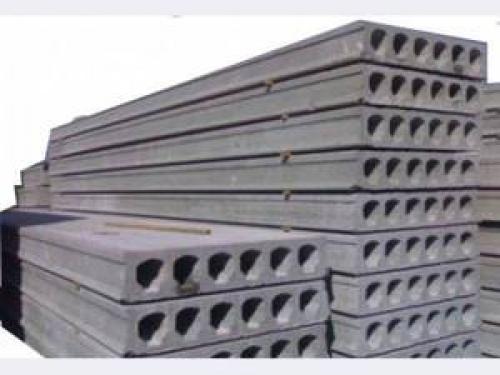

Это наиболее популярный вид строительных ЖБ изделий из представленных на рынке. Эти многопустотные плиты востребованы частными застройщиками и при строительстве многоэтажных домов, зданий различного назначения. Также железобетонные плиты перекрытия ПК применяются для защиты теплотрасс.

Пустоты круглой, полукруглой или овальной формы располагаются по длине панели. Конструкции имеют ровную поверхность и рассчитаны на высокие эксплуатационные нагрузки. Многопустотные железобетонные плиты перекрытий имеют ряд достоинств, включая:

• экономичность в изготовлении – из-за наличия пустот используется меньше бетона, экономится цемент;
• высокие шумо- и теплоизоляционные показатели – воздушные прослойки внутри конструкции частично гасят звуковые волны и вибрации, плохо пропускают тепло;
• практичность – внутренние пустоты в панелях можно использовать для прокладки инженерных коммуникаций – электрокабелей, слаботочной проводки, труб систем кондиционирования и т.д.

Наряду с плитами ПК используются панели ПКТ и ПКК, от базового варианта они отличаются по количеству сторон опирания, что видно из таблицы, приведенной выше.

Выбирая материалы для строительства, следует принять во внимание толщину, длину и ширину железобетонной плиты перекрытия.

Помимо размеров сборных железобетонных плит перекрытия учитывается диаметр пустот – чем меньше данный показатель, тем выше прочность панели. Также на максимальные показатели прочности (и на вес) влияют характеристики бетона (легкий или тяжелый) и толщина железобетонной плиты перекрытия.

На этапе проектирования постройки важно обратить внимание на несущие способности панелей, из которых планируется смонтировать перекрытие. Стандартные пустотные плиты, которые подходят для жилого строительства, способны выдержать нагрузку порядка 800 кг/м². Для многоэтажных зданий с повышенными нагрузками, в том числе промышленных, предпочтительнее выбрать плиты с предварительно напряженным армированием – они выдерживают около 1200 кг/м^2.

Популярность пустотных железобетонных плит перекрытия ПК во многом базируется на большом выборе типоразмеров плит – практически всегда можно подобрать подходящий вариант для использования в рамках конкретного проекта.

Плита перекрытия жби размеры. Что собой представляют бетонные плиты: цена на основные типы изделий

Ни одно строительство не обходится без использования железобетонных перекрытий, которые помогают значительно ускорить возведение постройки. Различных размеров железобетонные плиты перекрытия используются для отделения нижнего этажа от верхнего. Главная задача изделий – обеспечить жёсткую конструкцию здания. Все плиты отличаются прямоугольной формой, изготавливаются из разных типов бетона, а дополнительную жёсткость панелям обеспечивает металлическая сетка и арматурная проволока.

Готовые плиты перекрытия относятся к категории сборных железобетонных изделий

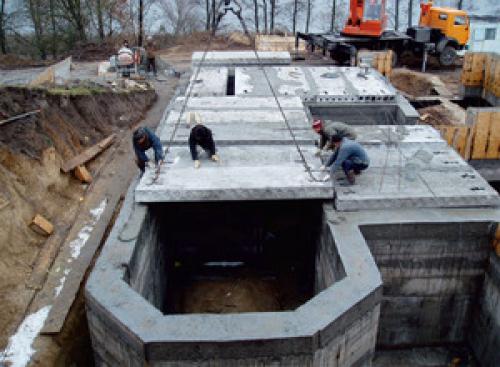

Благодаря большому выбору типов и размеров ЖБ-плиты перекрытия имеют широкий диапазон использования. Конструкции применяются для формирования фундамента постройки и для того, чтобы отделить подвал от вышерасположенных этажей, а также для оформления чердачного помещения. В некоторых случаях железобетонные изделия служат материалом для возведения стен.

Это интересно! Использование плит не только ускоряет процесс строительства, но и помогает обеспечить устойчивость зданию. Панели перекрытия рассчитаны на разного рода нагрузки. Они считаются проверенными и надёжными элементами, усиливающими жёсткость конструкции.

Независимо от размера, плиты изготавливаются из бетонной смеси, что обеспечивает изделиям способность выдерживать большие нагрузки. Помимо этого, продукция характеризуется высокими противопожарными свойствами, практически не подвержена воздействию влаги и перепадам температур. В основном плиты классифицируются по особенностям изготовления, потому как монолитные и пустотелые панели отличаются не только по внешнему виду и цене, но и по техническим характеристикам. В основном влияют на цены железобетонных плит перекрытия размеры и тип используемого бетона.

Плиты перекрытий широко применяются при возведении многоэтажных домов, обустройстве дорог

В прайсах чаще указывается не только стоимость за одну плиту, но и основные параметры, а также уточняется, сколько плит можно доставить машиной за раз. Ценовой разброс довольно велик – от 350 до 10 тыс. руб., потому как на показатель влияет много факторов.

Облегченные плиты перекрытия. Особенности облегченных плит перекрытий

Использование современных методов строительства и материалов значительно снижает затраты на постройку, что делает данный вид недвижимости доступным для более широкого круга населения.

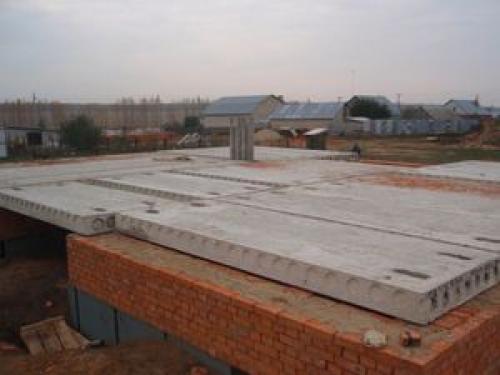

Именно при строительстве подобных невысоких зданий применяются облегченные плиты перекрытия, соединяющие между собой соседние стены будущего помещения. Сами по себе они являются разновидностью пустотных панелей, имеющих круглые пространства в теле плиты по всей ее длине, благодаря чему качественно возрастают характеристики звукоизоляции, а также снижается нагрузка на фундамент и появляются дополнительные ребра жесткости.

Из чего изготавливают облегченные плиты перекрытия

Плиты перекрытия облегченные изготавливаются на заводах, производящих специализированные железобетонные изделия. Производство настильных плит перекрытия осуществляется путем формования с помощью стендовой технологии безопалубным способом. Учитывая, что подобный строительный материал только начинает приобретать популярность, таких мануфактур, особенно в центре России, направленных на указанное производство, создано не так много.

Создание таких строительных деталей подразумевает наличие специального технологического оборудования и двигающихся опорных конструкций в виде рельсов и длинных стометровых дорожек-поддонов, обеспечивающих его перемещение.

Также в цехе по формовке, из-за постоянной необходимости тепла, как катализатора, обеспечивающего рост прочности будущих изделий, должен быть расположен нагревательный прибор.

Производственный процесс начинается с замеса цемента, щебня и песка в соответствующих пропорциях в предназначенном для этого технологическом узле.

Перед заливкой получившейся смеси специальные формы очищаются и смазываются, после чего по всей длине со стороны торца в анкерах размещается, туго натягивается и фиксируется прочная армированная проволока. На нее закрепляются круглые прототипы пустот.

Следующий этап производства заключается в непосредственной заливке бетона в подготовленные формы и нагревании заполненных дорожек-поддонов.

По достижении оптимальных характеристик прочности, требуемых установленными нормами, после вынимания образователей пустот плита режется в соответствии с нужными параметрами. Данная технология изготовления указанного железобетонного изделия обеспечивает исключение провисания или прогиба при дальнейшей эксплуатации.

Преимущества и недостатки

Использование плит перекрытия облегченных в современном строительстве обеспечивает ряд преимуществ. Уже изначально на этапе производства на изготовление таких перекрытий снижается затраты бетонного состава, что значительно уменьшает стоимость настила, особенно если учесть, что доля его в общей расходной смете составляет значительный процент, иногда доходя до пятой части всех затрачиваемых средств.

Что же касается непосредственно самого процесса строительства, то сниженный вес плиты обеспечивает не только более легкую и комфортную транспортировку и монтаж, оптимально сокращая сроки возведения здания, но и при последующем использовании дома повышаются его надежные прочностные и несущие характеристики, а также снижается нагрузка на опорный фундамент .

Кроме того, как уже указывалось, обеспечивается:

• более высокая звуковая и теплоизоляция ,
• огнестойкость,
• увеличение высоты потолков в помещениях,
• возможность спрятать электрические и другие проводные соединения в готовых пустотах.

Подобные параметры и качественные характеристики позволяют использовать облегченные строительные элементы в индивидуальном строительстве в условиях экономии рабочей силы. Тем более что размеры изделий разнятся и могут подойти под различные по назначению здания.

Конечно, как и все предметы, многопустотные плиты все же не лишены недостатков. Основное, на что следует обращать внимание при приобретении или приеме подобных настилов, так это наличие трещин . Также при их укладке и закреплении необходимо быть предельно аккуратным и осторожным. Монтаж, несмотря на облегченную конструкцию, все равно потребует техники, оборудованной специальными подъемными устройствами.

Где применяются облегченные плиты перекрытия

Плиты перекрытия несут на себе основную нагрузку этажа и всего, что на нем находится. Располагаться они могут как продольно, так и поперек. Имея массу преимуществ перед другими схожими по функционалу перекрытиями, изготовленными из другого материала, многопустотные плиты находят применение именно в малоэтажном строительстве.

Само здание может быть:

• кирпичным;
• бетонным;
• из стеновых блоков.

Межэтажные перекрытия в двух-трехэтажном доме или коттедже, подвал, цоколь, загородные дачи и пентхаусы часто возводятся именно с помощью облегченных плит настила. Подобные элементы строительного каркаса в полной мере выполняют все возложенные на них функции, что обеспечивает их растущую востребованность на рынке индивидуального строительства, подтверждая надежность и удобство возведения крепкой опоры здания с помощью облегченных плит.

Газобетонные плиты перекрытия. Плиты газобетонные – особенности изготовления

Газобетон имеет пористую структуру с равномерным распределением в композитном массиве воздушных ячеек размером не более 2–3 мм. Доля полостей достигает 75% общего объема изделия. Этот нюанс определяет главные эксплуатационные характеристики материала – легкость, звуко- и теплоизоляцию. Изделия из газобетона, в которых объединены свойства кирпича и древесины, востребованы в строительной отрасли.

Производство газобетона может осуществляться различным путем:

• автоклавным. Для изготовления панелей автоклавным методом в качестве связующего компонента используется известь. Процесс набора твердости происходит в резервуарах, где поддерживается повышенная температура и давление. Формовочные емкости заполняют бетонной смесью, в которой присутствуют специальные ингредиенты. Затем формы закрывают и помещают в автоклавы. Происходит химическая реакция, масса увеличивается в объеме и твердеет;
• неавтоклавным. В отличие от автоклавной технологии, неавтоклавный метод изготовления газобетонных плит перекрытия предусматривает применение цемента в качестве вяжущего вещества. Твердение происходит в естественных условиях, не требует применения специального энергоемкого оборудования. Ячеистая структура композитного массива формируется за счет добавления в жидкий бетонный раствор специальных веществ, способствующих газообразованию.

Газобетон является искусственным камнем, который не так давно применяется в строительном мире

Панели, произведенные по автоклавной и неавтоклавной технологии, отличаются структурой массива:

• автоклавный материал имеет однородную структуру. Воздушные ячейки равномерно распределены по объему, что положительно влияет на свойства;
• неавтоклавные изделия характеризуются неравномерной пористостью. Концентрация ячеек возрастает с приближением к верхней плоскости плиты.

Продукция, произведенная автоклавным методом, приобретает твердость в процессе производства, а неавтоклавные изделия постепенно твердеют на протяжении длительного времени после изготовления.

Монолитная плита перекрытия. Описание сплошной конструкции

Монолитное перекрытие – это плита произвольных габаритов, определенных принятым проектом, и изготовленная прямо на строительном объекте. Монолит имеет прямоугольную или квадратную форму . Он состоит из бетонного состава, залитого на армированные прочные прутья крепкой марки стали, уложенной и сваренной в виде сетки.

Чтобы получить монолит, на размеченный участок постройки устанавливают опалубочную форму, в которую закладывают армировку, а затем заливают и трамбуют сверху бетонную смесь, оставляя ее до полного застывания (высыхания).

Получившаяся плита для перекрытий должна иметь толщину не ниже 8 (см), по стандартам 12-20 (см), и опираться на конструкционные (несущие стены). Опалубку для создания монолита формируют из дерева, фанеры, вспомогательных балок из не коррозированного металла. Иногда для перекрытий используют стойки, а арматурный каркас могут складывать из нижнего слоя, а также поддерживающего.
Полученная горизонтальная конструкция подойдет для всех типов жилых и промышленных зданий . Прочность, жесткость и плотность поверхности равномерно распределяет нагрузку. Монолит невосприимчив к вибрациям и механическим воздействиям, что делает его незаменимым в сейсмически активных регионах. Бетонные поверхности хорошо отталкивают воду и не относятся к самовоспламеняющимся и пожароопасным.

С монолитом удобно работать, а с помощью строительного инструмента обустраивать различные коммуникации. Используемые марки цемента для бетона – М300, 400, 500, щебень, песок и вода.

Толщина бетонного перекрытия 200 (мм) использует прутья 12 (мм), сваренные между собой в сетку с ячейками 200 х 200 (мм). Стандарты нагрузки, которые может принять монолитная поверхность, составляют 150 кг/м².

Монолитные перекрытия считаются нужными строительными элементами при возведении сложных архитектурных конструкций, с особенными параметрами с особенными параметрами конфигураций. Кроме того, они идеальны для фундаментов, создания кровли и пролетов между этажами.

Источник: https://proremont-dom.ru/novosti/plita-perekrytiya-shirinoy-80-sm-v-hrushchevkah-65-goda-plohoe-i-horoshee-o-hrushchevkah

Плита покрытия. В чём отличия плит перекрытия от плит покрытия?

Нередко клиенты задают нам вопрос: какая разница между плитами перекрытия и покрытия? И многие думают, что это одна и та же плита. Но нет! Это две разные плиты по применению, да и выглядят они не одинаково.

Давайте для начала разберем область применения плит. Плиты перекрытия (ПБ) применяют для разделения этажей многоэтажных зданий. Такая плита является надёжной основой для верхнего этажа. Эта деталь здания должна быть очень прочной, поскольку постоянно воспринимает немалую нагрузку не только от собственного веса, но и от мебели, оборудования, перемещения людей.

Хотим обратить ваше внимание, что плиты перекрытия могут изготавливать только специализированные заводы, которые соблюдают все нормы и требования в строительной сфере.

Плиты покрытия (ЗПВ6 и ЗПГ6) обычно применяются для устройства крыш в общественных, промышленных, производственных или вспомогательных зданиях. Такие плиты запрещено использовать в строительстве жилых помещениях. Плиты отлично выдерживают перепады температуры ниже 40 градусов и выше 50, а также землетрясения выше 7 баллов.

Конечно, плиты имеют и ряд общих черт. Например, требования по ГОСТу немного схожи, да и используют эти плиты для конструкций зданий. Однако эти плиты нельзя заменить друг на друга в строительстве, ведь это может привести к разрушению здания.

Знать, в чем разница между покрытием и перекрытием, при строительстве объектов очень важно. От того, что именно необходимо установить, зависит выбор материалов, отделки и прочие нюансы. Вы всегда можете задать интересующие вопросы нашим менеджерам. Мы с радостью вас проконсультируем!

Плиты перекрытия размеры. Плиты перекрытия: размеры, маркировка и их расшифровка, типы железобетонных плит

Без плит перекрытия не обходится ни один крупный строительный объект. Плиты представляют собой удобный и надежный материал, с которым строительство занимает минимум времени. Богатый ассортимент дают возможность легко выбрать плиты перекрытия, размеры и маркировка которых идеально подходят для конкретного случая. На стадии проектирования необходимо знать, какими бывают железобетонные плиты перекрытия, чтобы подобрать те, которые позволят быстро и качественно завершить строительство.

Главные преимущества плит перекрытия

Сначала стоит коротко рассказать о достоинствах, которые делают плиты настолько востребованными.

При изготовлении производитель придерживается требований, которые указаны в ГОСТ 9561-91 “Многопустотные железобетонные плиты перекрытий для зданий”. Это обеспечивает строительному материалу ряд важных достоинств:

• Низкая стоимость по сравнению с другими строительными материалами, которые используются в аналогичных ситуациях.
• Скорость монтажа . Нет необходимости ожидать, пока затвердеет раствор или бетон, используемый при устройстве перекрытий.
• Шумоизоляция – круглые пустоты снижают коэффициент проводимости звука.
• Надежность – армирование позволяет плитам противостоять любым типам нагрузок: на сжатие, изгиб, растяжение.
• Богатый выбор изделий , различающихся по размерам, крепости и прочим характеристикам.

Поэтому сегодня почти ни один крупный строительный объект не обходится без использования плит перекрытия.

Габариты плит

Сегодня изготавливаются плиты разных габаритов. Благодаря тому, что размеры бетонных плит перекрытия сильно различаются, специалисты могут легко подобрать те, которые подойдут для возведения конкретного здания.

Например, длина плит варьируется в пределах 2400-12000 мм. Ширина может составлять 1000-7200 мм. Для большей информативности стоит разместить таблицу с подробным описанием габаритов плит перекрытия:

Как видите, плиты могут сильно различаться по размеру. Это позволяет специалистам легко подбирать наиболее подходящие материалы для выполнения конкретных работ.

Классификация плит

Разделять их можно по различным параметрам. Например, необходимое количество опор для укладки, толщина и многие другие. Но специалисты разделяют их на три группы по конструкции.

Пустотные

Плиты имеющие воздушные полости, обеспечивающие высокие показатели звукоизоляции и теплоизоляции. Благодаря этому они могут стать прекрасным выбором при необходимости устройства межэтажных перекрытий. От того, какой диаметр имеют пустоты, зависят все характеристики плиты: вес, коэффициент тепло- и звукопроводности, возможность выдерживать нагрузки. Они находят применение при возведении домов из различных строительных материалов.
