Сборка силовых щитов. Монтаж и сборка электрощитка

15.10.2021 в 23:20

Сборка силовых щитов. Монтаж и сборка электрощитка

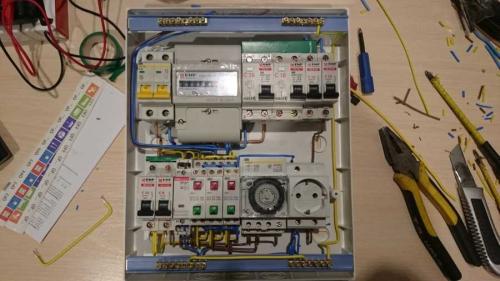

В состав электрического щита входит сложное модульное оборудование. При необходимости можно самостоятельно провести монтаж, но для начала необходимо узнать, как правильно собирать щиток.

Сборка силовых щитов. Монтаж и сборка электрощитка

Чтобы разделить работу с электрическими компонентами и установкой корпуса, следует приобретать щит, на котором снимается рамка, и есть рейки DIN.

Сборка силовых щитов. Монтаж и сборка электрощитка

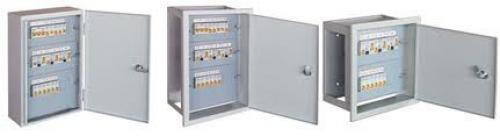

Есть несколько типов установки электрощитка:

  • крепление на стену;
  • установка в стене.

Рассмотрим второй вариант, так как первый устанавливается просто, на держатели. Перед тем как выдолбить проем в стене, необходимо удостовериться, что она не «несущая» в доме. По правилам в ней нельзя делать монтажные работы.

Сборка силовых щитов. Монтаж и сборка электрощитка

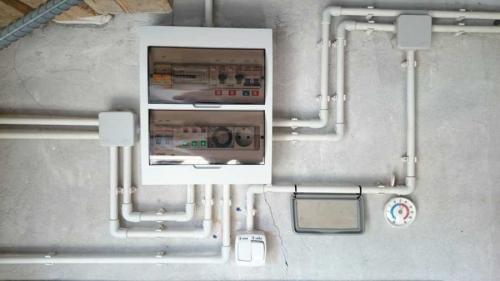

Рекомендуется устанавливать электрощиты вблизи входной двери. Это коридор или прихожая с хорошим освещением, и нормальной влажностью воздуха.

Сборка силовых щитов. Монтаж и сборка электрощитка

Электрощиток должен быть на виду. Двери не должны препятствовать к его доступу. По технике безопасности нельзя размещать щит вблизи газовых труб и прочих горючих веществ. Для его размещения на стене, необходимо учесть высоту от пола до его нижнего края не менее – 1,4 м, а расстояние верхнего края от пола не более 1,8 м.

Сборка силовых щитов. Монтаж и сборка электрощитка

Разметить будущую область поможет строительный уровень. Чтобы соблюсти все размеры, можно приложить корпус к стене, и обвести мелом.  По намеченным линиям делается прорезь болгаркой.

Выдолбить внутреннюю часть поможет зубило и перфоратор. Нужно проверить глубину полученной ниши, вставив в нее корпус электрощитка.

Сборка силовых щитов. Монтаж и сборка электрощитка

Вначале туда монтируется крепление, входящее в комплект. Затем электрощит. Для креплений делаются отверстия и вставляются дюбели. Монтажной пеной заделываются оставшиеся полости.

DIN рейки выкручиваются из электрощитка, чтобы на них установить модульное оборудование. Если в комплекте нет специальных креплений, тогда нужно просверлить в задней стенке щита отверстия для будущих креплений. Это делается аккуратно, от чрезмерного усилия корпус может лопнуть.

Как правильно соединить автоматы в щитке между собой. Подключение автоматов в щитке: вход сверху или снизу

Первое с чего бы начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный.

На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форуме куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании  ПУЭ пункт 3.1.6.  сказано:

3.1.6. Автоматические выключатели и предохранители пробочного типа должны присоединяться к сети так, чтобы при вывинченной пробке предохранителя (автоматического выключателя) винтовая гильза предохранителя (автоматического выключателя) оставалась без напряжения. При одностороннем питании присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам.

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем УЗО, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

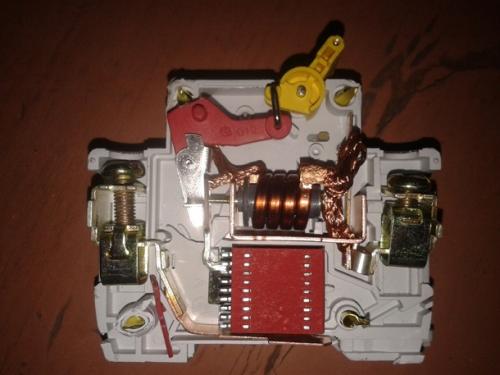

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Как правильно соединить автоматы в щитке между собой. Подключение автоматов в щитке: вход сверху или снизу

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например, автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Источник: https://stroyvsepodryad.info/novosti/sobrat-shchitok-s-avtomatami-principy-raspredeleniya-elektrichestva-po-gruppam

Сборка силовых щитов правила. Монтаж распределительного щита своими руками

Внутренняя сеть электроснабжения квартиры или дома — это сложная система, включающая разнообразные элементы. Она состоит не только из электрических проводов, кабелей, розеток и включателей.

Самой важной частью всего комплекса электропроводки является электрический распределительный щиток, внутри которого находятся защитные устройства, автоматические пакетные выключатели, приборы учета и другое необходимое оборудование. Именно в электрощите сосредоточены все узлы управления внутреннего электроснабжением частного дома, квартиры или дачи.

Сборка силовых щитов правила. Монтаж распределительного щита своими руками

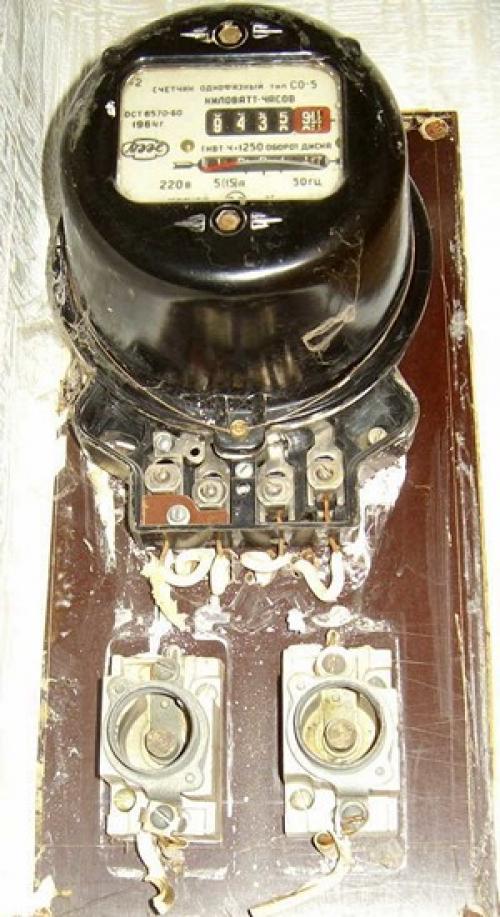

Давно прошли те времена, когда на дом или квартиру устанавливался один счетчик учета электричества, пробки-предохранители и никакого дополнительного оборудования. В настоящее время потребление электроэнергии возросло в несколько раз, по сравнению с тем, что было лет 30 тому назад.

Насыщенность частных владений мощной электрической техникой очень высока. Одни микроволновые печи и электрические чайники имеют мощность до 2 кВт. А сколько электроэнергии потребляют современные стиральные машины, кондиционеры и компьютеры?

Сборка силовых щитов правила. Монтаж распределительного щита своими руками

Вместе с многократным увеличением потребления электроэнергии полностью изменились и требования, предъявляемые к внутренней электрической проводке и оборудованию. Современные электрощиты прочно заняли свое место в частных домах и квартирах. Их корпуса могут быть изготовлены как из металла, так и из полимерных материалов, встроенного или навесного исполнения.

Самостоятельно выполнить сборку и монтаж этих главных элементов сети электроснабжения можно только в том случае, если вы обладаете элементарными знаниями в области электромонтажных работ. В противном случае следует обращаться к специалистам.

Сборка силовых щитов правила. Монтаж распределительного щита своими руками

Подготовка к монтажу распределительного щитка

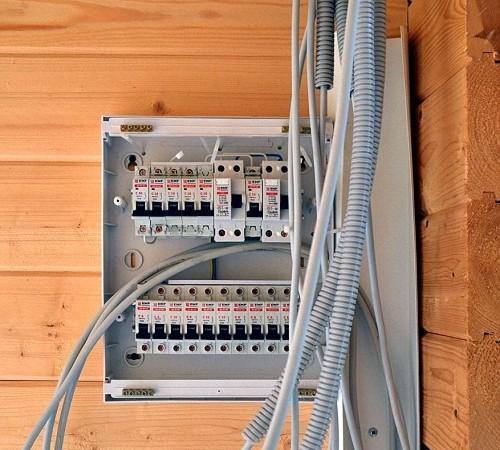

Монтаж и сборка электрического щитка — это заключительный этап создания всей внутренней системы электроснабжения частного дома, квартиры или другого объекта недвижимости. После выполнения работ по подключению строения к общим электрическим сетям и монтажу внутренней проводки, можно приступать к установке корпуса распределительного щитка и сборке его внутреннего оснащения.

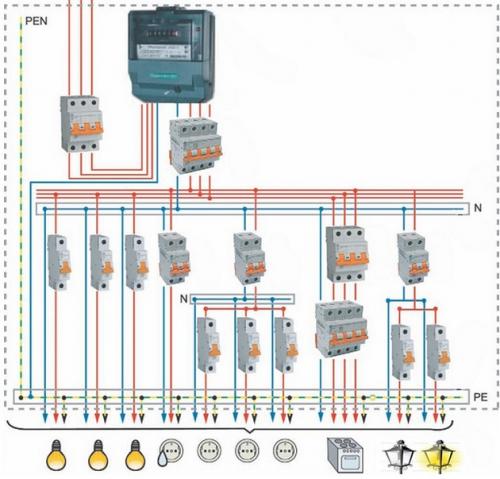

Начинать эту процедуру необходимо с составления принципиальной схемы электрощита, при этом следует учесть нижеперечисленные факторы.

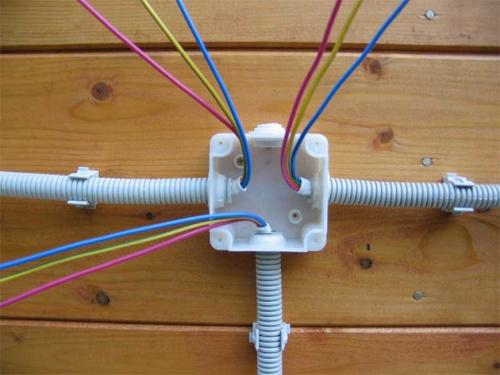

  1. Вид внутренней разводки проводов : «звезда» или «шлейф», в распределительных коробах или по смешанному варианту. Тип внутренней электрической разводки определяет количество проводов, подходящих  к распределительному щиту. Их может быть до нескольких десятков. От это показателя зависит какое электрооборудование необходимо разместить в щитке, его количество и технические характеристики.Сборка силовых щитов правила. Монтаж распределительного щита своими руками
  2. Общая мощность всех электроприборов : определяется суммой номинальных показателей по каждому прибору. Также этот общий показатель необходимо разбить по зонам потребления от каждой заведенной в щиток линии внутренней проводки. Это необходимо для подбора автоматов и других комплектующих по максимальному току нагрузки.
  3. Учет всех возможных вариантов нагрузки : подключение дополнительных электроприборов, одновременное включение всей техники и так далее. Вернее всего, такой расчет уже был выполнен при монтаже внутренней проводки, но желательно продублировать его. Все автоматы и другое электрооборудование необходимо приобретать с запасом по мощности.Сборка силовых щитов правила. Монтаж распределительного щита своими руками
  4. Определение видов электроприборов на объекте : многие электроприборы требуют установки дополнительного оборудования. Например, работу стиральной машинки необходимо обезопасить установкой УЗО (устройство защитного отключения). Это обеспечит надежную защиту человека от поражения электрическим током в случае замыкания фазы на корпус электроприбора.

Правильное подключение автомата сверху или снизу. Как правильно подключить автомат, снизу или сверху — и в чем разница?

Начинающие электрики, зачастую не знают, как правильно подключить автомат сверху или снизу. Они просто не видят в чем разница, и есть ли она на самом деле.

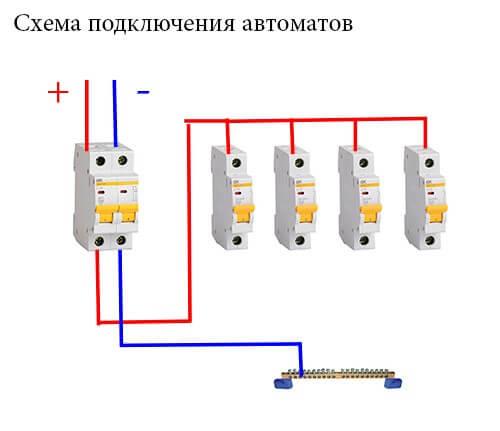

Как подать питание на автомат?

При подключении современной бытовой модели не имеет большого значения, будет ввод в автомат сверху или снизу.

Путаница с поиском правильного решения возникла по двум причинам:

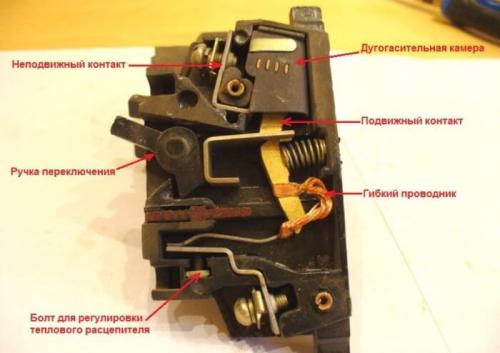

  1. Старые советские модели имели особое устройство (фото ниже).

Верхние контакты были неподвижны, а сам корпус разборной (для обслуживания, чистки контактов и т.п.). В этом случае любой электрик знал, что верхние неподвижные контакты всегда под напряжением. Это был просто вопрос безопасности.

Современные вводные автоматы имеют совершенно иной вид. Их корпус может открываться лишь единожды — при подключении аппарата.

В случае неисправности такие устройства не ремонтируют, а меняют целиком. Поэтому здесь значения не имеет, как будет осуществлено подключение автомата в щитке — вряд ли кто-то будет его разбирать (вероятность травмирования минимальна).

Правильное подключение автомата сверху или снизу. Как правильно подключить автомат, снизу или сверху — и в чем разница?

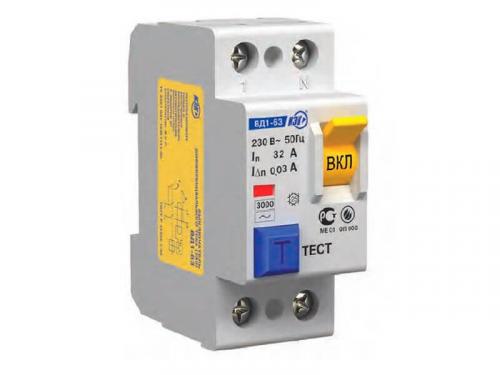

  1. Есть ряд специальных устройств, которые устанавливаются в комплекте с автоматом, например, УЗО.

Вот для них правильное подключение имеет огромное значение. Но на корпус таких агрегатов обычно нанесена схема, в которой указаны точки для присоединения входа автомата и т.д.

Правильное подключение автомата сверху или снизу. Как правильно подключить автомат, снизу или сверху — и в чем разница?

И хотя, для самого автоматического выключателя не имеет значения, как будет подведен ток, споры между электриками ведутся до сих пор.

Мастера старой закалки, размахивая ПУЭ, настаивают на подключении исключительно сверху.

Вот только эта, без сомнения, полезная книга была издана еще во времена Советского Союза. Ее регулярно переиздают, но поправки в текст практически не вносятся. Большинство требований и нормативов остаются ориентированными на аппараты практически полувековой давности.

Правильное подключение автомата сверху или снизу. Как правильно подключить автомат, снизу или сверху — и в чем разница?

Так, можно ли подключать автомат снизу-вверх?

Среди профессиональных электриков считается хорошим тоном подключение автоматического выключателя именно сверху. Аппараты, подсоединенные снизу, они считают работой дилетантов-самоучек. Хотя на эксплуатации устройства и функционировании остальных приборов это никак не отражается.

Поэтому на всех промышленных объектах, в общественных местах и серьезных организациях все подобные аппараты подключены именно сверху.

Если же речь идет о прокладке электричества в собственной квартире или на любимой даче (где всей электрикой занимается хозяин дома, и никто кроме него там работать не будет), то можно делать так, как удобнее.

Но, если есть вероятность забыть или запутаться, то лучше (в целях собственной безопасности) все автоматические выключатели подключать сверху.

Правильное подключение автомата сверху или снизу. Как правильно подключить автомат, снизу или сверху — и в чем разница?

Сборка силовых щитов и вводно-распределительных устройств. Виды электрощитов

Все электрощиты подразделяются на целый ряд видов, которые отличаются по конструктивному исполнению, материалу (металл или пластик), из которого изготовлен щит, методу установки и по целевому назначению.

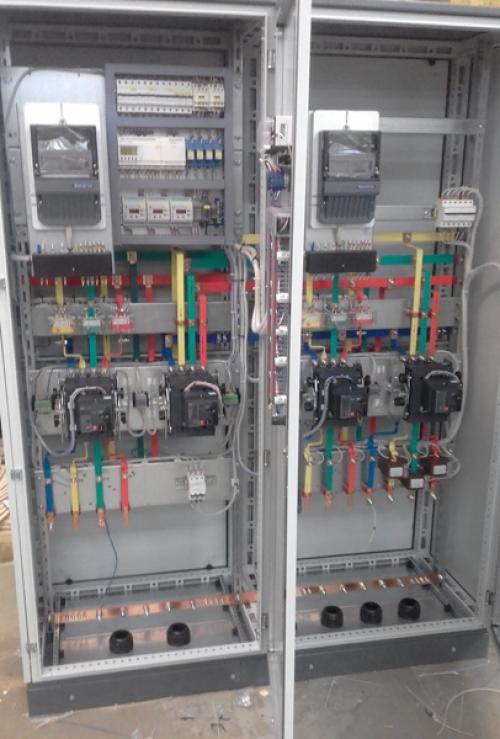

Главный распределительный щит (ГРЩ) — распределительный щит,который осуществляет приём и распределение электроэнергии, а также учет электроэнергии, по зданию. Состоит обычно из нескольких панелей — вводных, секционных, распределительных. Также в состав ГРЩ могут входить панели учета электроэнергии, АВР, панели ППУ.

Сборка силовых щитов и вводно-распределительных устройств. Виды электрощитов

Вводно-распределительное устройство (ВРУ) — имеет похожее назначение с ГРЩ. Также обеспечивает прием и распределение электроэнергии в здание.

Автоматический ввод резерва (АВР) — обеспечивает питание потребителей от одного из нескольких источников питания (основной, резервный и т.д.) и выполняет автоматическое переключение в случае нарушения питания на резервный источник. В качестве основного ввода используются ввода от трансформаторных подстанций, в качестве резервных могут применяться либо ввод от ТП, либо от генератора. АВР могут выполняться как в виде отдельных устройств, так и в составе ГРЩ.

Распределительный щит — предназначены для приема и распределения электроэнергии, нечастого включения и отключения линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях. К распределительным устройствам относятся, в том числе:

  • Щит этажный — обеспечивает прием электроэнергии от ГРЩ, ВРУ и ее передачу конечным потребителям. Также в состав этажного электрощита входит учет расхода электроэнергии жильцами дома.
  • Щит квартирный — предназначен для распределения электрической энергии, защиты отходящих линий и потребителей электроэнергии при коротких замыканиях и перегрузках, защиты людей от поражения электрическим током и защиты от пожара при неисправности электропроводки в однофазных сетях.

Щит освещения — применяются для управления осветительными сетями производственных зданий, сооружений, территорий объектов с различными источниками света.

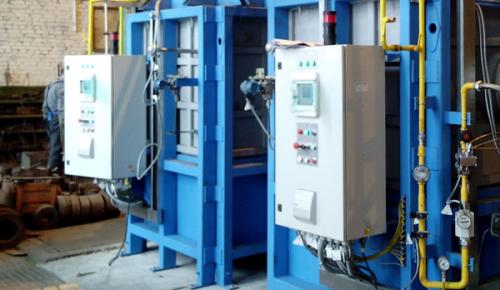

Шкаф автоматики — применяются для приема и распределения электроэнергии, управления промышленными автоматизированными системами, контроля технологических параметров и сигналов, аварийной защиты, диспетчеризации и т.д.

Сборка силовых щитов и вводно-распределительных устройств. Виды электрощитов

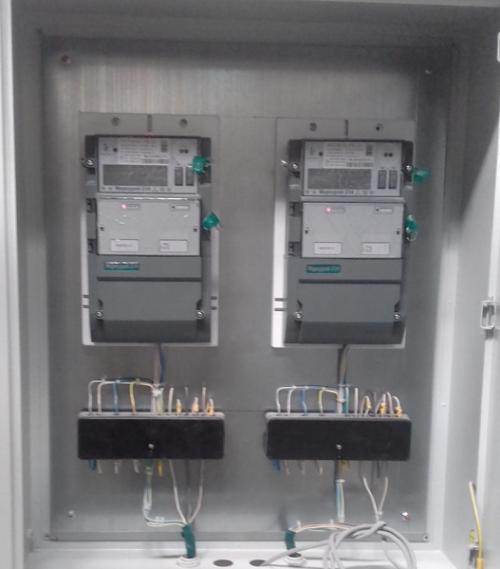

Щит учета электроэнергии — используются для приема, распределения и коммерческого учета электроэнергии и защиты отходящих линий от перегрузок и токов короткого замыкания.

Сборка силовых щитов и вводно-распределительных устройств. Виды электрощитов

Помимо вышеперечисленных, существует еще целый ряд других видов — УКРМ, ШБП, ЩСН, пульты управления.
