Собрать щиток с автоматами. Принципы распределения электричества по группам

Естественно, что электричество , приходящее в дом или квартиру, должно правильно распределиться. Назовем несколько «железных» правил распределения, соблюдая которые можно самостоятельно начинать сборку электрического щита.

• Все мощные потребители электрической энергии должны быть выделены в отдельные группы. Это касается стиральных и посудомоечных машин, кондиционеров, духовых шкафов и электроплит, водонагревателей и других устройств, мощность которых свыше 2 киловатт. И на каждую линию в щитке должен стоять автоматический выключатель соответствующего номинала. Каждая из этих линий не должна иметь никаких ответвлений, а идти прямо от щитка к потребителю цельным отрезком кабеля.
• Стиральная и посудомоечная машина, накопительные водонагреватели, кондиционеры, некоторые электродуховки подключаются кабелем с сечением 2,5 мм²: ВВГнг или NYM 3*2.5 мм². В электрощитке каждая линия защищается автоматическим выключателем (АВ, автоматом) на 16 Ампер.

Автоматическими выключателями на 16 А защищаются все розеточные линии

• Некоторые духовые шкафы требуют подключения кабелем с большим сечением — 4 мм², соответственно и номинал автомата в щитке должен уже быть 20 Ампер. А такие мощные приборы как электрическая варочная поверхность или проточные водонагреватели уже могут «потребовать» кабеля в 6 мм²и автоматического выключателя с номиналом 32 Ампера.

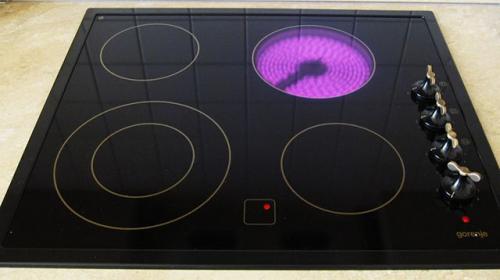

Современные электрические варочные поверхности являются одними из самых мощных бытовых потребителей электроэнергии

• Розеточные линии лучше всего распределять так – в каждой комнате или помещении она должна быть своя отдельная и сделана трехжильным кабелем в 2,5 мм²(ВВГнг или NYM) По дороге эта линия может разветвляться в распределительных коробках на нужное количество розеток. В случае возникновения какой-то нештатной ситуации не надо будет отключать другие комнаты, можно отключить просто нужный автомат (или он отключится сам).
• Линии освещения надо тоже делать отдельные на каждую комнату и кабелем в 1,5 мм². Каждая линия должна в щитке защищаться автоматом на 10 Ампер.

Поначалу может показаться, что такой подход к электропроводке в целом и к щиту в частности может показаться слишком избыточным. Но на самом деле он является единственно верным с точки зрения безопасности, удобства управления и комфорта.

Некоторые горе-электрики или домашние мастера, не обладающие базовыми знаниями в электротехнике при сборке электрических щитов и монтажу проводки из желания сэкономить закупают дешевые автоматические выключатели и УЗО непонятного происхождения. Вместо кабеля они применяют различные провода (ПУНП, ПВС), а еще и делают недопустимую вещь: на какой-то из линий начинают снижать сечение кабеля.

Рассмотрим простой пример. Допустим, существует в проводке линия освещения какой-то комнаты. Из щитка вышел кабель ВВГнг 3*1,5 мм², находящийся под защитой автомата на 10 Ампер. Но потом, на очередном разветвлении в распределительной коробке «заботливый» электрик говорит, что дальше нагрузка будет меньше и «можно» перейти на провод сечением ниже. Пусть это будет группа светильников в подвесном потолке. Из коробки в потолок уже вышел ПВС 2*0,75 мм². По независящим от хозяев причинам произошло замыкание, например сосед, сверху просто затопил. В проводе возрастают токи до солидных 10 А, что для ПВС 2*0,75 мм²уже критично, а для сечения в 1,5 мм²является нормальным. Провод сильно разогревается, изоляция плавится, а АВ на 10 Ампер не «видит» никаких проблем. И очень часто именно это является причинами возгораний. Это очень важный принцип – сечение на какой-либо линии не должно снижаться! Применение провода ПВС в подключении светильников вполне допустимо, но тогда он должен быть такого же сечения.

Как правильно соединить автоматы в щитке между собой. Подключение автоматов в щитке: вход сверху или снизу

Первое с чего бы начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный.

На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форуме куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании  ПУЭ пункт 3.1.6.  сказано:

3.1.6. Автоматические выключатели и предохранители пробочного типа должны присоединяться к сети так, чтобы при вывинченной пробке предохранителя (автоматического выключателя) винтовая гильза предохранителя (автоматического выключателя) оставалась без напряжения. При одностороннем питании присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам.

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем УЗО, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

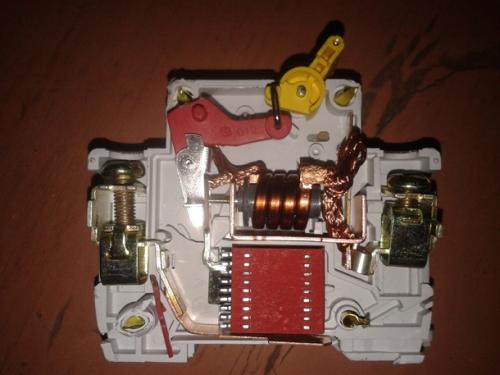

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например, автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Источник: https://stroyvsepodryad.info/stati/montazh-v-elektroshchitke-montazh-i-sborka-elektroshchitka

Как поменять автомат в щитке. Как снять автомат с рейки

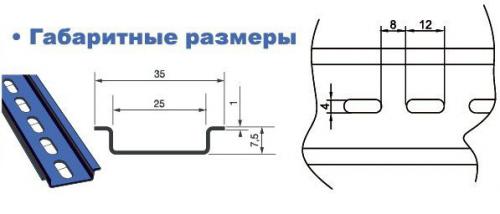

Практически все современные модульные автоматы крепятся на дин-рейку. Она может отличаться размерами и профилем, но принцип монтажа любых коммутационных аппаратов на ней одинаков.

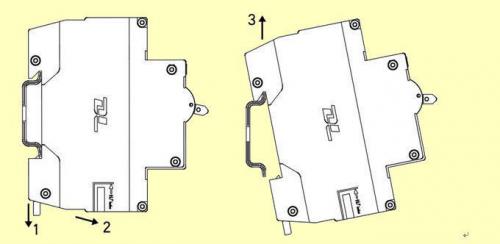

Найдите снизу выключателя П-образную проушину. Вставьте в нее небольшую плоскую отвертку и потяните вниз.

Если у вас двух или трехполюсный автомат, УЗО или диффавтомат, таких проушин может быть две штуки. Оттягивать придется каждую из них.

Далее, не вынимая отвертку, делаете с помощью нее как рычагом, легкое движение вверх и освобождаете нижнюю часть автомата с Din-рейки.

Затем приподнимаете сам корпус автомата вверх и полностью снимаете его с крепежа.

Вроде бы все просто и элементарно, но в тесных условиях маленькой щитовой, все эти хрупкие проушины часто ломаются. На старых выключателях это не проблема, а вот новый экземпляр стоит поберечь.

Еще один нюанс заключается в том, что некоторые проушины подпружинены. Стоит вытащить из них отвертку и они тут же возвращаются назад.

Особенно это неудобно на двух и трехполюсных моделях. Приходится проявлять чудеса ловкости.

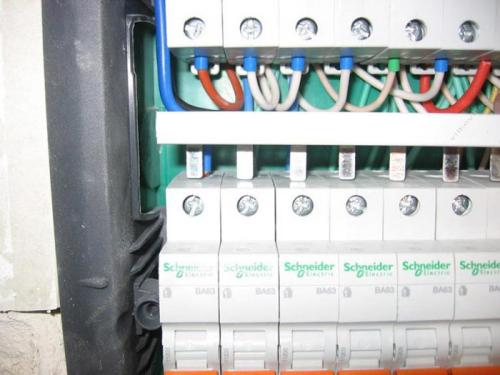

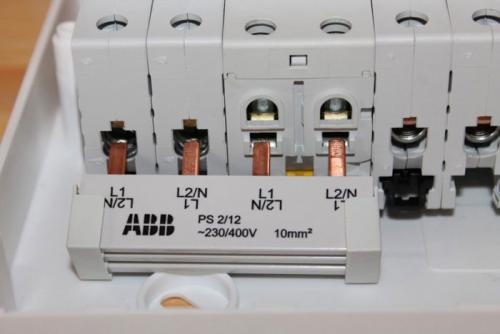

Кроме того, вышеописанный демонтаж легко производится на одиночных автоматах или аппаратах подключенных как сверху, так и снизу при помощи обычного одножильного провода. Но есть выключатели, которые стоят внутри целой сборки, запитываемой через так называемую фазную гребенку.

Это очень удобная и надежная вещь, которой давно пользуются все электромонтажники. Так вот, если вам нужно поменять автомат именно в таком ряду или цепочке, придется откручивать все контакты, всех выключателей, куда заходит эта гребенка.

Затем ее вытаскивать и только после этого демонтировать нужный выключатель. Иным способом этого сделать у вас не получится.

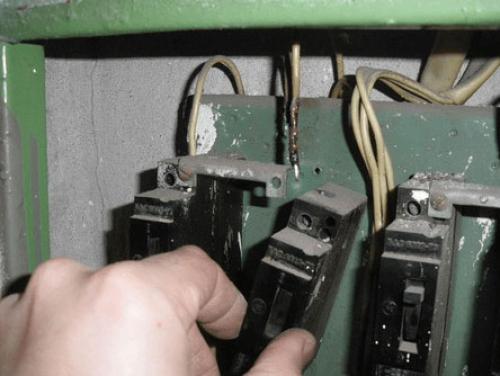

Если у вас автомат старого образца, который намертво крепится на винтах с резьбой, непосредственно к металлическому основанию, то здесь основная проблема будет связана с откручиванием этих самых винтов.

За долгое время они могут и заржаветь. Поэтому заранее запаситесь WD-40. Может даже придется их высверливать.

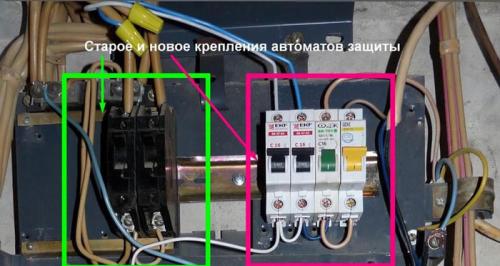

Вместо них рекомендуется устанавливать уже модульные экземпляры. Для этого крепят на саморезы короткий кусочек дин-рейки, а уже на нее садят новый выключатель.

Источник: https://stroyvsepodryad.info/stati/montazh-v-elektroshchitke-montazh-i-sborka-elektroshchitka
