Гофрированный кабель канал для проводки. Виды гофрированных рукавов для кабелей

06.10.2021 в 09:07

Гофрированный кабель канал для проводки. Виды гофрированных рукавов для кабелей

Гофрорукава различаются по виду или исполнению (прочность, гибкость,толщина) и материалам.

Вид гофрыНагрузки до, Н/5 кв. смХарактеристики и область применения
Лёгкая320тонкостенная, гибкая, непрочная, подходит для укладки в жилых помещениях под обшивкой.
Средняя750гибкая, устанавливается в стеновые штробы.
Тяжелая1250жесткая, толстостенная, монтируется в стяжку пола.
Сверхтяжелая армированнаяот 4000стальная проволочная спираль в оболочке из пластика, используется на улице, в том числе – под землей и в подвешенном состоянии.

Чем тоньше стенки гофрированного рукава, тем он эластичней, что существенно упрощает монтаж особенно на тех участках сети, где требуется сделать повороты. Но в тех случаях, когда нужна высокая износостойкость, лучше выбрать более жесткие варианты исполнения.

Нужно помнить, что самые толстостенные трубы нельзя сгибать под прямым углом, так как в месте сгиба они могут сломаться.

Гофрированный кабель канал для проводки. Виды гофрированных рукавов для кабелей

По материалам, из которых изготавливают гофрированные трубы, выделяют следующие виды:

  • поливинилхлоридные (ПВХ),
  • полиэтиленовые высокого давления (ПВД) и низкого давления (ПНД),
  • полипропиленовые (ППР),
  • металлорукав.

Короба для проводки. Разновидности и размеры кабель-каналов для электропроводки

Выполняя монтаж наружной электропроводки или прокладывая какой-нибудь информационный кабель, желательно тут же позаботиться о том, как лучше скрыть данные провода. Для решения поставленной задачи хорошо подходят специальные кабель-каналы или пластиковые короба.

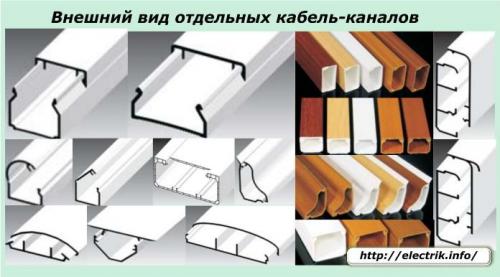

В отличие от кабельного лотка, кабель-канал или короб имеет крышку, так что кабель в нем закрыт. Кроме того данные изделия выпускаются сегодня на любой вкус и цвет, бывают различных форм и размеров, так что каждый, кто задумался о монтаже наружной проводки, сможет выбрать кабель-канал или короб, который идеально подойдет для тех или иных условий домашнего, офисного или производственного интерьера.

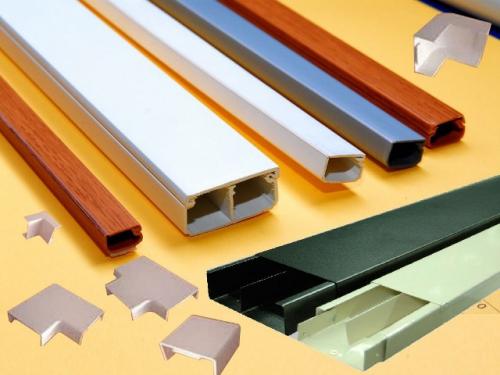

Наибольшей распространенностью отличаются пластиковые и металлические кабель-каналы, изготавливаемые из ПВХ и алюминия, а также из нержавеющей стали. Для административных и производственных помещений лучше всего подходят металлические каналы и короба, имеющие простую конструкцию и не отличающиеся изысканностью внешнего вида.

Короба для проводки. Разновидности и размеры кабель-каналов для электропроводки

Для жилых помещений чаще всего выбирают пластиковые ПВХ-каналы, поскольку данные изделия представлены в самых разнообразных цветовых вариациях, имеют различные формы, и в целом выглядят более аккуратно. Таким образом, главное, чем отличаются кабель-каналы друг от друга, — это конструкцией. Далее поговорим об их разновидностях.

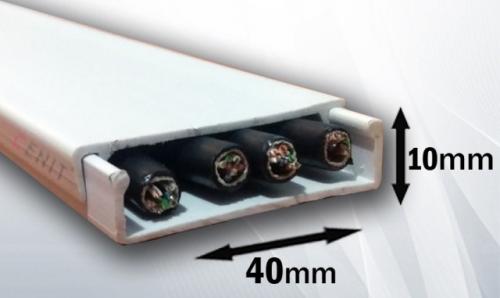

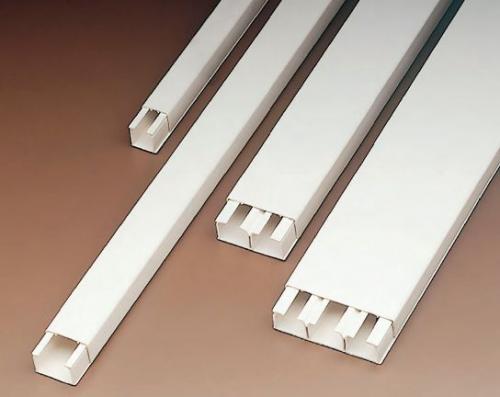

Миниатюрные кабель-каналы из ПВХ

Короба для проводки. Разновидности и размеры кабель-каналов для электропроводки

Такие каналы из ПВХ используются обычно для скрытой прокладки информационных кабелей и слаботочной электропроводки. Они практически незаметны на стене, потолке или на полу. Именно поэтому маленькие каналы так популярны, когда нужно произвести скрытый монтаж телефонного, телевизионного или сетевого кабеля, либо подвести провод например к маломощному светильнику на светодиодах.

Типичные размеры каналов такого формата в сечении - от 10 до 60 мм в высоту и от 7 до 100 мм в ширину. Как вы уже поняли, в данном исполнении выпускаются ПВХ-каналы квадратного и прямоугольного сечения. Возможны различные цвета: белый, коричневый и т.д.

Короба для проводки. Разновидности и размеры кабель-каналов для электропроводки

Наиболее распространенные типовые размеры кабель-каналов:

    10х7мм;

    10х10мм;

    10х12мм;

    12х12мм;

    12х16мм;

    16х16мм;

    16х20мм;

    20х20мм;

    20х25мм;

    25х25мм;

    25х40мм;

    40х40мм;

    40х60мм;

    60х80мм;

    60x100мм.

Часто встречаются и другие размеры:

Короба для проводки. Разновидности и размеры кабель-каналов для электропроводки

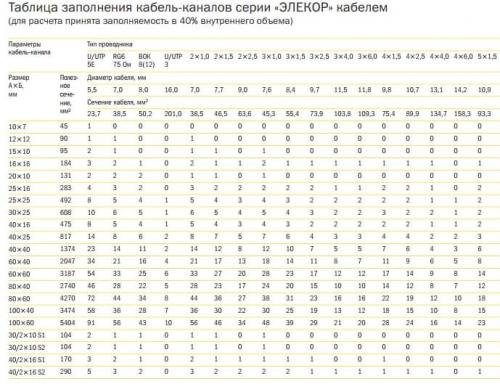

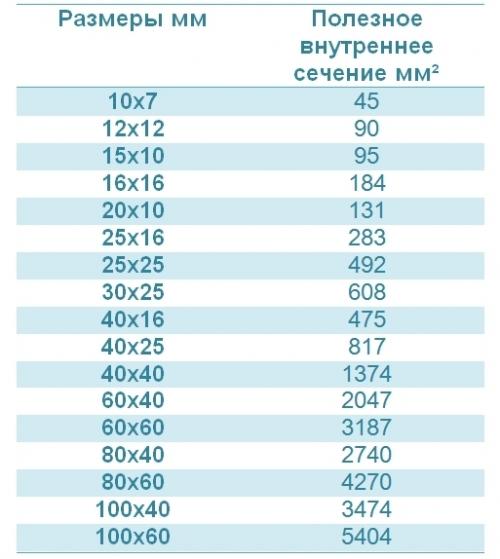

Полезное внутреннее сечение:

Короба для проводки. Разновидности и размеры кабель-каналов для электропроводки

Короба для проводки. Разновидности и размеры кабель-каналов для электропроводки

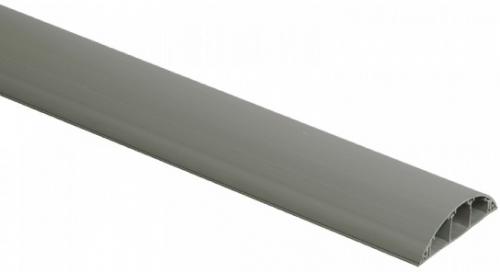

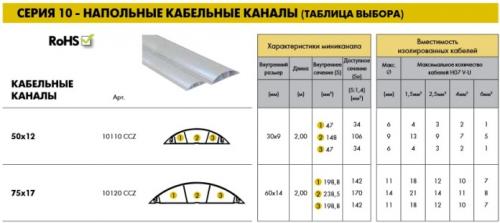

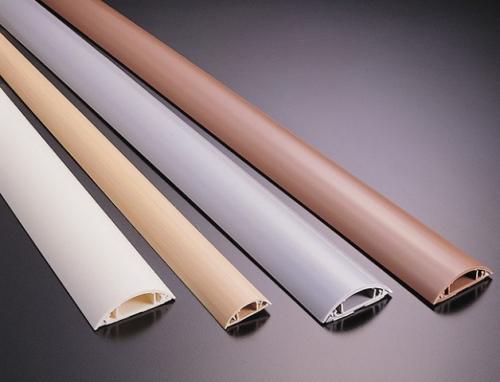

Напольные кабель-каналы

Короба для проводки. Разновидности и размеры кабель-каналов для электропроводки

Для офисов и им подобных помещений очень удобны алюминиевые или пластиковые напольные кабель-каналы скругленного профиля. Такие каналы предназначены специально для прокладки проводов по полу, например от стены к рабочему столу или светильнику.

Напольный канал имеет, как правило, небольшую высоту - от 10 мм, хотя встречаются и более высокие экземпляры — до 60 мм, при ширине соответственно от 20 до 100 мм.

Форма канала обеспечивает минимальное препятствование при хождении людей по офису, ведь о такой канал трудно запнуться, поскольку он практически гладкий, нога просто проскользнет по нему.

Внутри канала может быть смонтирована электропроводка либо информационный кабель, а при необходимости - и то, и другое. Цветовое решение, как правило, однотонное.

Короба для проводки. Разновидности и размеры кабель-каналов для электропроводки

Короба для проводки. Разновидности и размеры кабель-каналов для электропроводки

Парапетные кабель-каналы

Короба для проводки. Разновидности и размеры кабель-каналов для электропроводки

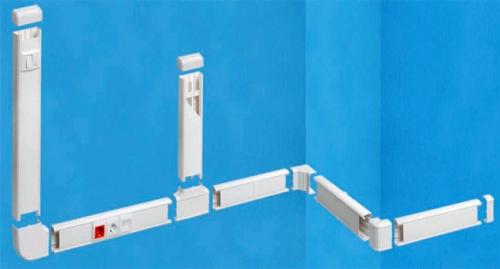

Парапетные или магистральные кабель-каналы имеют вид составных изогнутых коробов, включающих в себя прямые элементы и соединительные угловые переходники.

Из данных элементов можно собрать канал практически любой формы и протяженности для того чтобы скрыть проводку от какого-нибудь оборудования или устройства. Популярны данные каналы в жилых и офисных помещениях, где с их помощью можно скрыть проводку от кондиционера, настенного светильника и т.п.

Размеры каналов в сечении варьируются от 80х40 мм до 120х60 мм. Цветовое решение подбирается индивидуально. Для промышленных помещений подходит простой белый или серый цвет, для жилых и офисных помещений популярно оформление под дерево.

Рекомендую еще прочитать:

Как выбрать кабель-канал для монтажа электропроводки

Технология монтажа кабель-канала из ПВХ: как оптимизировать работу

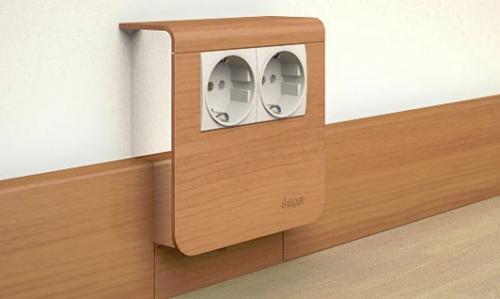

Плинтусные кабель-каналы

Короба для проводки. Разновидности и размеры кабель-каналов для электропроводки

Плинтусные кабель-каналы представляют собой пластиковые напольные плинтуса, дополнительно выполняющие функцию кабельного короба. Это так называемый электротехнический плинтус.

Как соединить кабель канал под 90 градусов. Прокладка электропроводки в коробе (кабель-канале)

Электропроводка устанавливается в короб, когда важен ее эстетичный вид и требуется легкий доступ при обслуживании. Прокладка электропроводки в коробе широко используется, когда нужно провести дополнительные электрокоммуникации, не прибегая к ремонту.

Инструменты и материалы

  • строительный нож
  • ножницы
  • ножовка по металлу
  • отвертка
  • карандаш
  • кабель-канал
  • крепеж для кабель-канала

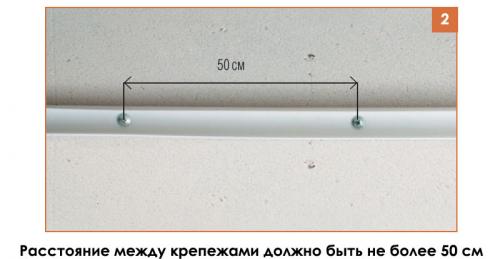

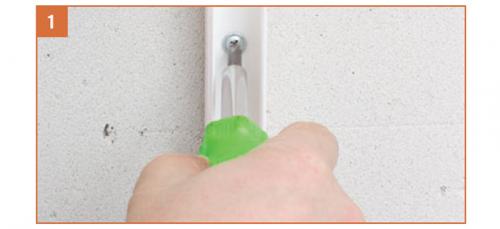

  1. Фиксируем на стене кабель-канал согласно разметке, нанесенной строительным карандашом.
  2. Гофрированный кабель канал для проводки. Виды гофрированных рукавов для кабелей 12

  3. Прокладываем кабель-канал так, чтобы места стыков выглядели аккуратно. Для его обрезки и приведения в порядок стыков следует использовать ножовку по металлу, строительный нож и ножницы.
  4. Гофрированный кабель канал для проводки. Виды гофрированных рукавов для кабелей 13

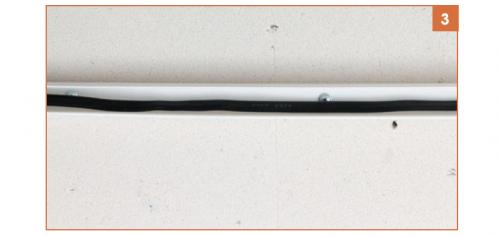

  5. Укладываем провод в короб.
  6. Гофрированный кабель канал для проводки. Виды гофрированных рукавов для кабелей 14

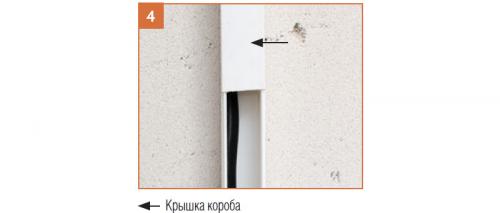

  7. По мере укладки провода устанавливаем крышку короба. Редко когда удается вначале уложить провод целиком, а потом все закрыть крышками.
  8. Гофрированный кабель канал для проводки. Виды гофрированных рукавов для кабелей 15

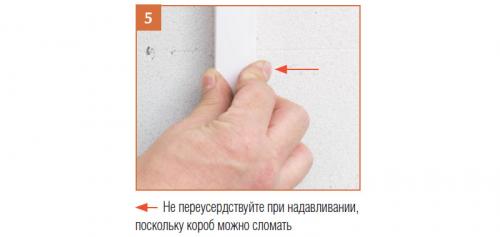

  9. Защелкиваем крышку короба, прижимая к коробу до появления характерного щелчка.
  10. Гофрированный кабель канал для проводки. Виды гофрированных рукавов для кабелей 16

Способы укладки кабель-канала

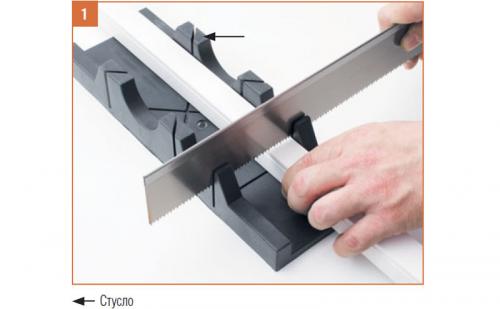

  1. Куски кабель-канала отрезаем ножовкой с мелким зубом, используя при этом стусло, чтобы обеспечить ровный срез. Для лучшей жесткости кабель-канала при накладывании крышки (после укладки кабеля) желательно целой крышкой накрыть место стыка с прирезанным фрагментом, а кусок крышки приладить на оставшийся целый участок.
  2. Гофрированный кабель канал для проводки. Виды гофрированных рукавов для кабелей 17

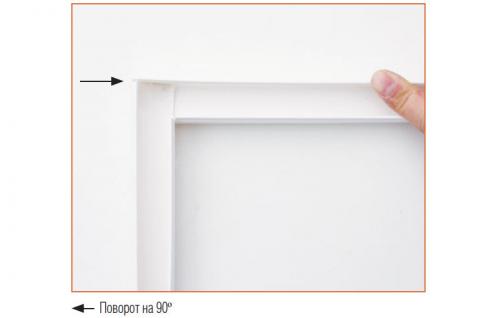

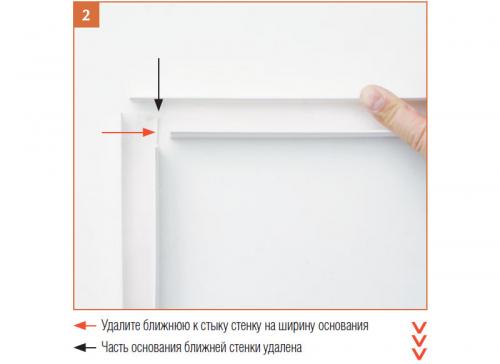

  3. Поворот под 90° осуществляем прирезкой концов кабель-канала под 45° (с помощью стусла) или же так, как показано на фото: удаляем на одном куске ближнюю к стыку стенку (на ширину основания), а на другом — отрезаем часть основания ближней стенки (оставив одну дальнюю стенку).
  4. Гофрированный кабель канал для проводки. Виды гофрированных рукавов для кабелей 18

    Гофрированный кабель канал для проводки. Виды гофрированных рукавов для кабелей 19

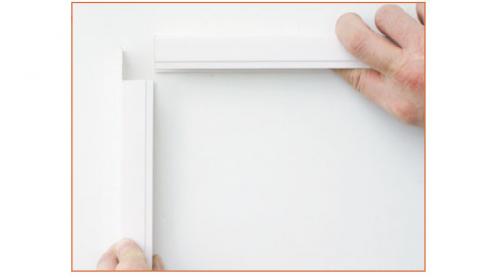

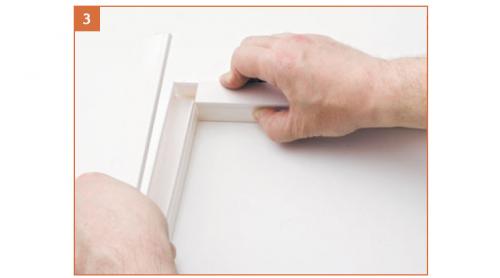

  5. То же самое проделываем и с крышками короба: подрезаем их таким образом, чтобы они плотно закрывали кабель-канал и не мешали друг другу.
  6. Гофрированный кабель канал для проводки. Виды гофрированных рукавов для кабелей 20

    Гофрированный кабель канал для проводки. Виды гофрированных рукавов для кабелей 21

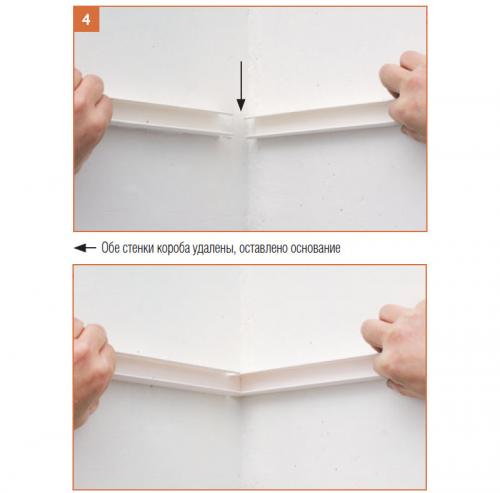

  7. При соединении кабель-каналов во внутреннем углу поступаем аналогичным образом: либо обрезаем оба конца под 45°, либо удаляем на одном конце обе стенки на ширину кабель-канала, оставляя основание, либо, как показано на фото, на одном конце удаляем верхнюю стенку на туже ширину, а на другом — нижнюю.
  8. Гофрированный кабель канал для проводки. Виды гофрированных рукавов для кабелей 22

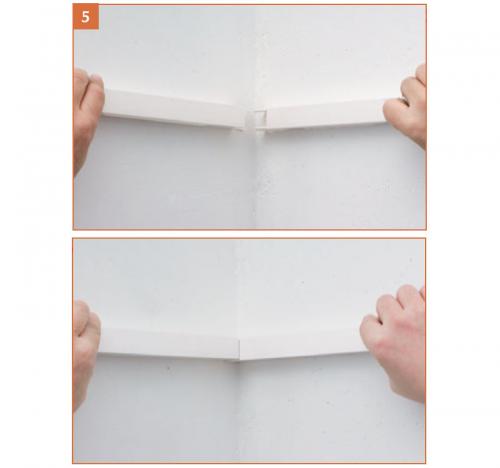

  9. После того как концы кабель-каналов закреплены, на них надвигаем крышки (в угол).
  10. Гофрированный кабель канал для проводки. Виды гофрированных рукавов для кабелей 23

  11. При стыковке кабель-канала на внешнем углу поступаем наоборот: отрезаем основание на одном из концов, оставляя стенки — на них будет держаться крышка. На одной из стыкуемых частей крышек стенки удаляем.
  12. Гофрированный кабель канал для проводки. Виды гофрированных рукавов для кабелей 24

Кабельканалы для электропроводки виды типы. Это решение поможет эстетично скрыть, и при этом надежно защитить провода от влаги и грязи

При необходимости провода всегда можно будет достаточно, дополнить или полностью заменить проводку. К слову, установка кабель каналов донельзя проста, но обо всем поп порядку. Как правило, в любом современном здании есть множество кабелей и проводов. Если был они остались лежать вдоль стены или на полу, то они бы сильно мешали передвижению людей, или как минимум, портили бы интерьер, а также представляли реальную угрозу поражения электрическом током (в частности, если провод электрический сетевой).

Кабель канал позволяет решить эту проблему. Не путайте их с металлическими коробами, которые не настолько гибкие и не самые эстетичные. Кабель канал для электропроводки из пластика гибкий и эстетичный, дает безопасность, и не портит интерьер. Полихлорвинил бывает белым или же под дерево, для внутренней отделки в виде плинтуса или в виду узенького короба, и что выбрать – решать только вам. Вы можете установить его в доме, квартире и офисе, а также в цеху и общественном здании, достаточно лишь подобрать степень защиты оболочки и обратить внимание на то, есть ли перфорация или нет, а также какое качество у крышки.

При всех положительных моментах ПВХ каналы не очень дорогие, и по этой причине они и пользуются невероятной популярностью при прокладывании кабеля внутри помещения. Сам по себе кабель канал представляет собой, как правило, разборную трубу с прямоугольным сечением, выполненную из ПВХ. Крышка и основание являются главными частями кабель канала. Крышка легко защелкивается на коробе, в который и будут помещены провода. Провода, которые можно укладывать в канал, могут быть силовыми электрическими, кабелями от телефона, информационно коммуникационные кабели и прочие, т.е. любой провод, который используют в помещении.

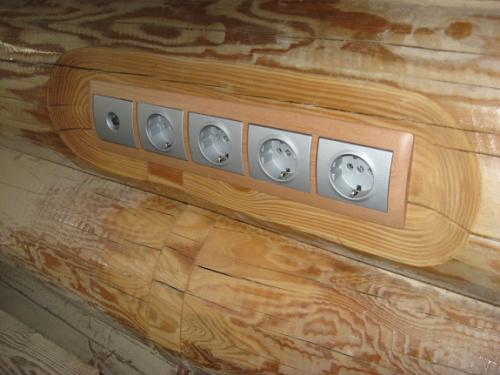

Гофра для проводки в деревянном доме. №2. Скрытая проводка в деревянном доме

Электропроводка в деревянных строениях может выполняться двумя способами:

  • скрытым;
  • открытым.Гофра для проводки в деревянном доме. №2. Скрытая проводка в деревянном доме

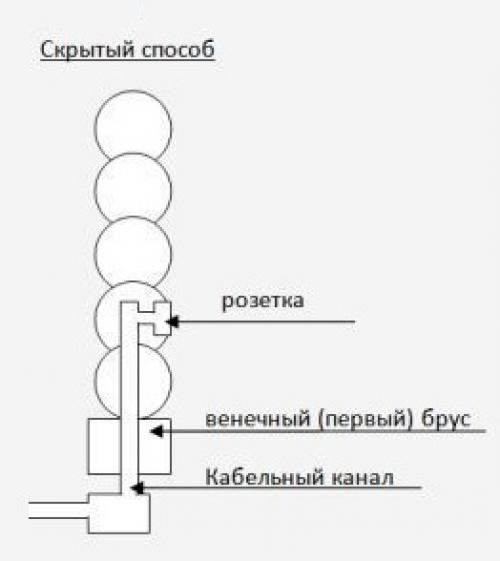

Скрытая проводка в деревянном доме выполняется сложнее и имеет массу рисков. Такие работы лучше доверять специалистам. Внутренняя проводка обустраивается тогда, когда деревянные стены дома обшиваются сверху отделочным материалом , например, вагонкой или гипсокартоном . В этом случае провода располагают между основной стеной и слоем облицовки. Естественно, оставлять провода незащищенными нельзя – их необходимо спрятать в металлическую трубу. Многие мастера допускают ошибку и используют в данных целях пластиковые рукава, ПВХ гофру или металлорукав. Делать этого нельзя по ряду причин:

  • нет гарантии того, что не нарушится изоляция кабеля и не возникнет короткого замыкания, а стенки коробов и труб не смогут выдержать подобной нагрузки. Итог – возгорание. Изоляция может нарушиться не только по причине ошибок в монтаже, но и в результате производственного брака, неправильного хранения и транспортировки. Микротрещины в изоляции большинство измерительных приборов не фиксируют, а со временем при воздействии постоянных нагрузок изоляция все больше и больше ослабевает;
  • пластиковая гофра и короб – слабая преграда для грызунов , которые могут ее запросто повредить, оголив провода;
  • для монтажа скрытой проводки в деревянных стенах подготавливаются пустоты, а в них со временем имеет свойство накапливаться древесная пыль, для возгорания которой достаточно небольшой искры. Локализовать подобный очаг возгорания проблематично.Гофра для проводки в деревянном доме. №2. Скрытая проводка в деревянном доме

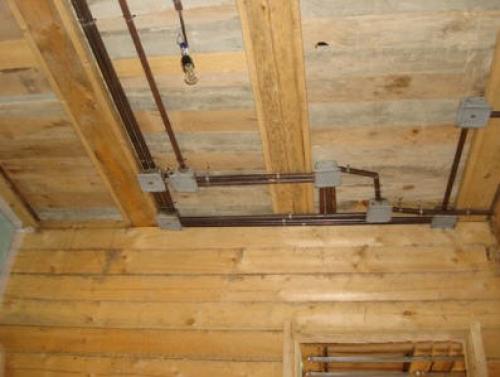

Именно поэтому скрытую электропроводку в деревянном доме необходимо монтировать с помощью металлических труб. Они способны обеспечить надежную защиту от возникновения коротких замыканий, но при этом необходимо выполнить ряд условий:

  • внутри и снаружи такие трубы должны иметь антикоррозионный слой ;
  • монтировать трубы лучше под небольшим наклоном, чтобы дать возможность конденсату свободно стекать;
  • трубы необходимо подключить к контуру заземления;
  • острые кромки, которые образуются при нарезке труб, могут повредить провод, на них необходимо одеть пластиковые втулки;
  • соединение труб должно быть герметичным;
  • в стенах необходимо вырезать каналы.

Лучший вариант – это медные трубы, но обойдется он недешево.Гофра для проводки в деревянном доме. №2. Скрытая проводка в деревянном доме

Нормы безопасности не нарушает и вариант с использованием штукатурки , хотя, на первый взгляд, он кажется не совсем подходящим. Чтобы обеспечить должную защиту, кабель со всех сторон необходимо окружить слоем штукатурки толщиной минимум в 10 мм, но для обеспечения возможности замены кабеля его необходимо поместить в металлорукав. На деле оказывается, что заменить кабель очень тяжело, а штукатурка со временем под воздействием «дыхания» дерева начинает трескаться.
