Каркас арматурный для фундамента. Особенности применения

Только в редких случаях, при возведении небольших построек, которые не дают особой нагрузки и располагаются на стабильной почве, можно обойтись без каркаса из арматуры для ленточного фундамента.

Армирование фундамента своими руками необходимо практически всегда, так как арматурные стеклопластиковые или металлические прутья выполняют работу, с которой не может справиться чистый бетон, который успешно противодействует только силам сжатия (давления). Металлическая арматура, из которой изготовлен каркас, берет на себя остальные нагрузки по различным видам деформации.

Для изготовления арматурного каркаса ленточного фундамента используются стальные стержни, которые имеют гладкую или ребристую поверхность. Гладкие (диаметром 6-8 мм) применяются для формирования объемной структуры каркаса и укладываются поперек или вертикально по отношению к основным стержням (ребристым, с диаметром от 10 мм и больше).

Ребристая поверхность прутьев обеспечивает оптимальное сцепление с бетоном , а их толщина предполагает сопротивление неравномерным нагрузкам при возникающих силах деформации.

Так как основные зоны риска расположены на поверхности ленточного фундамента, силовые элементы каркаса должны быть размещены в непосредственной близости — в 30-50 мм. Такая компоновка позволяет создать защитный слой из бетона толщиной несколько сантиметров, который будет препятствовать возникновению коррозии металлического каркаса.

Виды по типу фундаментов

Назначение железобетонных оснований строительных сооружений у всех одинаково, но конструкции каркасов могут отличаться в зависимости от типа фундамента.

Так для монолитного ленточного основания сооружается каркас в два горизонтальных пояса, которые соединены между собой перемычками и образуют прямоугольный короб.

Основа в виде цельной плиты армируется арматурной сеткой, а свайные опоры вертикально установленными прутьями.

Компонуя конструкцию, все ее элементы (прутья) можно вязать проволокой с помощью крючка , а можно варить электросваркой (используя тщательно подобранные электроды). Почему вязать предпочтительнее, чем сваривать, и что лучше — вязать или варить арматуру для ленточного фундамента будет рассмотрено отдельно.

Каркас арматурный для фундамента забора. Ленточный фундамент под забор

При самостоятельном проведении работ по установке забора на участке чаще всего при выборе основания отдают предпочтение устройству ленточного фундамента. Он отлично выдерживает массивные типы заборов, устанавливаемые на грунтах, имеющих склонность к сезонному вспучиванию. Прочная железобетонная конструкция ленточного фундамента обеспечивает его надежность и долговечность, а также высокую несущую способность – ленточный фундамент с легкостью выдержит монолитный или сборный забор из бетона или натурального камня высотой до 2,5 метров.

Ленточный фундамент под забор представляет собой конструкцию в виде монолитной ленты из бетона шириной до 30 см, вообще, ширина фундамента напрямую зависит от размеров опор и вида ограждения. Фундамент возводится по всему периметру забора, глубина его заложения составляет 0,5 – 0,7 м.

Для заливки фундамента применяют бетон марки М200-300. При возведении особенно массивных заборов или при производстве работ по устройству фундамента в холодное время года допустимо использование бетона марки М-400. Изнутри рекомендуется устроить армировочный каркас из арматуры диаметром 8-12 мм, что обеспечит перераспределение нагрузки и предохранит фундамент от разрушения.

Устройство

В связи с тем, что глубина заложения ленточного фундамента для забора не превышает уровня промерзания грунта, его относят к категории мелкозаглубленных фундаментов. При строительстве забора следует учесть, что такое основание может подвергаться деформации, происхождение которой связано с сезонным вспучиванием грунта, поднимающегося при промерзании и опускающегося при оттаивании и повышении температуры.

При однородном грунте, расположенном в пределах всего периметра ограждения пучин можно не бояться. Если же фундамент приходится устраивать на пучинистом грунте, то следует устроить гравийную или песчаную отсыпку основания, идеально, если это будет сделано на всю глубину промерзания. Как вариант при очень пучинистых грунтах можно рассмотреть возможность устройства более дорогого свайно-ленточного фундамента.

Порядок выполнения работ при устройстве ленточного фундамента для забора является следующим:

Рытье траншеи по всему периметру будущего забора шириной на 20 см больше ширины ленты, полученной расчетным путем. Глубина траншеи, как правило, находится в пределах 0,5-0,7 м и определяется типом грунта и массой конструкции.
Подготовка дна траншеи – засыпка слоя песка толщиной 10-15 см с последующей трамбовкой. Для лучшего уплотнения песок следует смочить водой.
Если секции забора будут опираться на столбы, то следует пробурить лунки диаметром 20 см на расстоянии 2,5-3 м друг от друга. При этом глубина лунки должна превосходить глубину траншеи, как минимум, на 0,4 м. При установке столбов на дно лунок следует также засыпать слой песка толщиной 10 см и уплотнить его
Установка опалубки для заливки фундамента. Для изготовления опалубки можно применять фанеру или оструганные и хорошо подогнанные доски. Опалубку следует выставить по уровню и закрепить распорками. Чтобы не испортить доски бетоном внутреннюю сторону можно закрыть полиэтиленовой пленкой.
Следующим шагом является вязка арматуры. Для армирования применяют четыре попарно расположенные горизонтальные прутья, скрепленные в жесткий каркас с помощью горизонтальных и вертикальных прутков, расположенных с шагом 0,5 м. Вертикальные прутки нельзя забивать в землю – их следует устанавливать в специальные подстаканники из пластика. Вязка выполняется при помощи крючка и специальной проволоки. В углах будущего фундамента края прутков лучше всего взять в хомут. Металлические прутья каркаса должны быть скрыты под слоем бетона толщиной не менее 5 см.
Для установки несущих столбов следует предусмотреть устройство армирующих поясов, связанных с армирующим каркасом фундамента. Основная задача таких поясов сводится к равномерному распределению боковой нагрузки.
Последним шагом будет заливка бетона.

Как гнуть арматуру для фундамента своими руками. Для чего необходимо гнуть арматуру и как это лучше сделать

Как известно, бетонные конструкции плохо переносят нагрузки на изгиб, под воздействием которых они начинают разрушаться. Чтобы избежать таких негативных последствий, бетонные конструкции укрепляют при помощи каркасов из стальных прутков, а с недавнего времени для этих же целей стали использовать и композитную арматуру. Без армирующего каркаса почти невозможно сделать надежный фундамент для любого строения, а также бетонные конструкции, испытывающие в процессе эксплуатации механические нагрузки.

Наиболее слабыми местами в любом арматурном каркасе являются места стыков прутков, что особенно актуально для угловых соединений, создание которых путем пересечения прямых арматурных прутков является серьезным нарушением технологии.

Усиление арматурного каркаса посредством гнутых стержней

Угловые участки армирующего каркаса, сформированные таким неправильным образом, значительно ослабляют бетонную конструкцию и могут привести к ее расслоению. Именно поэтому для подобных соединений необходимо гнуть и укладывать арматуру таким образом, чтобы на каждый примыкающий к ней пруток образовывался нахлест величиной минимум 80 см. Гнутые арматурные элементы используются не только для создания каркасов для фундамента, их также применяют в качестве соединительных элементов, которые эксплуатируются под воздействием растягивающих нагрузок (крюки различного назначения, лапки и др.).

О том, как согнуть арматуру таким образом, чтобы она при этом не лишилась своих первоначальных прочностных характеристик, знают только специалисты. При этом важно иметь в виду, что своими руками допускается гнуть только арматуру из металла, но не из композитных материалов (информацию о том, чем резать стеклопластиковую арматуру, можно найти в конце статьи).

Минимальный радиус загиба арматурных стержней

Гибку арматуры для получения надежного каркаса для фундамента следует выполнять только механическим способом, избегая образования острых углов в месте изгиба. Радиус закругления прутков, который формируется в месте изгиба, должен иметь величину в интервале 10–15 диаметров самого изделия.

Те, кто выполняет гибку арматуры своими руками, часто совершают следующие грубые ошибки:

делают надпил или надрез места сгиба, чтобы облегчить себе работу (такой надрез, нарушая структуру металлического прутка, значительно ослабляет конструкцию каркаса);
место, где необходимо выполнить изгиб, предварительно нагревают при помощи паяльной лампы или помещая пруток в костер.

После выполнения надреза или нагрева прутка в домашних условиях его обычно гнут при помощи подручных средств – кувалды, молотка, куска трубы и др. Естественно, что все подобные процедуры приводят к ослаблению и разрушению арматурной конструкции. Чтобы сохранить ее прочностные характеристики, гнуть элементы, из которых она состоит, необходимо только в холодном состоянии и не нарушая целостности их структуры, ели это дополнительно не оговорено в проектной документации.

Каркас арматурный для фундамента саратов. Пространственные объемные каркасы арматурные

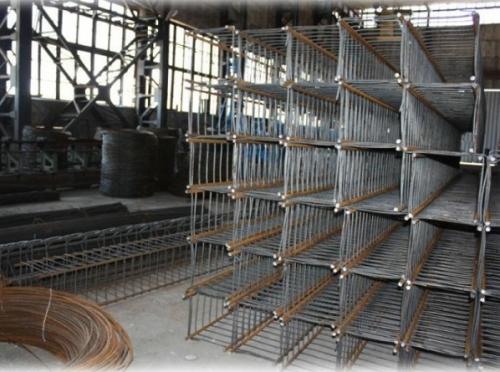

Пространственные объемные каркасы арматурные

Пространственные объемные арматурные каркасы могут иметь круглое, треугольное, прямоугольное или многогранное сечение, а также обладать сложной формой или состоять из нескольких плоских каркасов. Они находят применение в обустройстве фундаментов, изготовлении колонн, перекрытий, балок, блоков и других монолитных строительных конструкций из железобетона. Преимущества объемных каркасов из арматуры

В нашей компании по самым выгодным ценам можно купить объемные арматурные каркасы , которые позволяют оптимизировать прочностные и иные характеристики монолитных изделий. Профессионально сваренные или скрепленные пространственные каркасы из арматуры обеспечивают следующие конструктивные преимущества:

Строительные конструкции, выполненные из них, обладают значительно большей надежностью, долговечностью, прочностью и выдерживают большую нагрузку.

Объемные каркасы позволяют получать изделия сложной формы с нестандартными и увеличенными габаритами.

Применение пространственных арматурных каркасов снижает хрупкость бетонных конструктивов и уменьшает их выкрашивание.

Они обеспечивают более широкий рабочий диапазон температур, выдерживаемых изделиями, и защиту от механических повреждений.

Сокращают сроки возведения зданий и трудозатраты при строительстве.

Позволяют сэкономить за счет уменьшения требуемых размеров и бетонных объемов.

Изготовление каркасов из арматуры

Каркасы из арматуры от завода производителя ГК МеталлЭнергоХолдинг , реализуемые нами, изготовляются методом сварки или вязки проволокой либо прутом. При этом строго соблюдаются все требования соответствующих ГОСТов. Кроме типовых вариантов возможно изготовление под заказ по предварительно составленной схеме будущей конструкции. У нас вы можете купить или заказать качественные арматурные каркасы от производителя любых форм и размеров. На самых выгодных условиях мы изготовим и осуществим поставку продукции в любых объемах и в любые регионы .

Можно ли забивать арматуру в землю при заливке фундамента. Основные ошибки армирования ленточного фундамента.

Фундамент в процессе эксплуатации подвергается различным нагрузкам от веса самого дома, от движения грунтов и от морозного пучения. При давлении дома нижняя часть испытывает нагрузку на растяжения, верхняя на сжатие. Так же необходимо помнить о силах морозного пучения, подъемная сила которых может превысить вес дома и вызвать растяжение в верхней части ленточного фундамента. Неправильное армирование ленточного фундамента может привести к его разрушению, и, как следствие, разрушению стен и всего здания. Поэтому к армированию ленточного фундамента надо подойти очень серьезно, фундамент – основа всего здания. В этой статье мы приведём подробные чертежи и схемы армирования ленточного фундамента .

Чертёж 1. Нагрузки действующий не фундамент дома

Основную нагрузку на сжатие воспринимает бетон, а на растяжение арматура. Поэтому необходимо армировать нижнюю и верхнюю части фундамента. Армирование средней части фундамента смысла не имеет, так как он почти не испытывает нагрузок.

Чертёж. 2 Схема армирования каркаса ленточного фундамент; 1 – продольные стержни, 2 – хомуты

Продольная арматура, воспринимает основные нагрузки, она укладывается в нижней и верхней части фундамента. Для продольных стержней используется горячекатаная стержневая арматура класса А3. Если высота фундамента больше 150 мм, то необходимо установить вертикальную и поперечную арматуру. Для нее обычно используется горячекатаная стержневая гладкая арматура класса А1 диаметром 6-8мм. Поперечное и вертикальное армирование лучше выполнить единим хомутом, который свяжет армирование в единый каркас. Продольная арматура должна быть расположена внутри каркаса. Связка арматуры в единый каркас ограничивает распространение трещин в бетоне и закрепляет арматурные стержни в нужном положении. Расстояния между прутами продольного армирования и шаг поперечного армирования ленточного фундамента определяется СНиП 52-01-2003:

7.3.4 Минимальное расстояние между стержнями арматуры в свету следует принимать в зависимости от диаметра арматуры, размера крупного заполнителя бетона, расположения арматуры в элементе по отношению к направлению бетонирования, способа укладки и уплотнения бетона.
Расстояние между стержнями арматуры следует принимать не менее диаметра арматуры и не менее25 мм.
Продольная арматура
7.3.6 Расстояние между стержнями продольной рабочей арматуры следует принимать с учетом типа железобетонного элемента (колонны, балки, плиты, стены), ширины и высоты сечения элемента и не более величины, обеспечивающей эффективное вовлечение в работу бетона, равномерное распределение напряжений и деформаций по ширине сечения элемента, а также ограничение ширины раскрытия трещин между стержнями арматуры. При этом расстояние между стержнями продольной рабочей арматуры следует принимать не более двукратной высоты сечения элемента и не более400 мм, а в линейных внецентренно сжатых элементах в направлении плоскости изгиба — не более500 мм.
Поперечное армирование
7.3.7 В железобетонных элементах, в которых поперечная сила по расчету не может быть воспринята только бетоном, следует устанавливать поперечную арматуру с шагом не более величины, обеспечивающей включение в работу поперечной арматуры при образовании и развитии наклонных трещин. При этом шаг поперечной арматуры следует принимать не более половины рабочей высоты сечения элемента и не более300 мм.

Каркас арматурный для фундамента ленточного. Как работает арматура

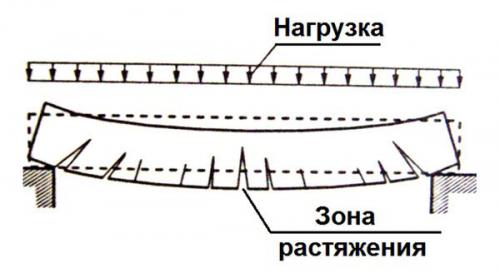

Арматурные стержни способны переносить растягивающие нагрузки примерно в 10 раз больше, чем бетон. Будучи установленными внутрь отливки, они принимают на себя растягивающие нагрузки, не позволяя появиться трещинам, усиливая и укрепляя бетонную ленту.

Арматурный каркас представляет собой пространственную решетку, состоящую из несущих и вспомогательных стержней. Если сама лента в сечении представляет собой прямоугольник, то каркас в сечении образует подобную фигуру, но несколько уменьшенную.

Если на ленту воздействует изгибающая нагрузка, то начинают работать те стержни, которые расположены со стороны, противоположной точке приложения усилия. Они не позволяют ленте изменить форму, принимая на себя внешние воздействия.

ОБРАТИТЕ ВНИМАНИЕ!

Для особо ответственных конструкций используют напрягаемые стержни, которые перед заливкой бетона натягиваются, а после затвердения массива освобождаются. Такие основания способны работать в сложных условиях, но для частного домостроения не используются.

Основными элементами являются горизонтальные стержни — несущие, или рабочие. Вертикальные элементы служат для поддержки рабочей арматуры и в большинстве нужны лишь до момента заливки. После нее рабочие функции выполняют только угловые элементы, испытывающие дополнительные напряжения и эксплуатационные нагрузки.

Вспомогательная арматура делается из более тонких прутков и нужна для исключения смещения основных элементов при заливке и затвердении.

Обвязка арматуры для фундамента. Вязка арматуры под ленточный фундамент

При закладке ленточных фундаментов, которые в большинстве случаев применяют в частном строительстве, основным способом скрепления горизонтальных продольных и поперечных, а также вертикальных прутков арматурного каркаса является вязка крючком. Реже – пластиковыми хомутами. При этом рабочие горизонтальные пруты, несущие на себе основную нагрузку в фундаменте, укладывают вдоль фундаментной ленты, поперёк укладывают пруты, называемые «хомутами», а вертикальные стержни, почти равные высоте фундаментной ленты, крепятся, как видно из названия, строго вертикально, и должны иметь поперечное сечение не менее 8 мм. Вяжут обычно сначала верха и низа арматурного каркаса, а потом начинают связку с одним из них вертикальных составляющих.

При образовании прямого угла (стыке элементов фундамента под две стены, расположенные под углом друг к дружке) элементы конструкции укрепляются дополнительными диагональными прутками усиления с сечением не менее 10 мм. Вязание арматуры на угловых переходах осуществляется с большими нахлестами арматуры (делается Г-образное или Т-образное армирование, так как простая последовательная связка вызовет перекос конструкции и её внутреннее напряжение).

Угловое усиление диагональными прутками

Крючок очень удобен при вязке арматуры непосредственно в опалубке – в этом случае конструкция не будет подвергаться дополнительным деформациям и станет надёжной составляющей в ж/б изделии в целом.

Схема ленточного фундамента может быть представлена как врытая вертикальными стенками в землю бетонная конструкция, своими очертаниями повторяющая очертания стен будущего дома. Кроме того, заливаются бетоном на арматуре также части фундамента, на которые будут опираться и внутренние перегородки.
