Монтаж металлопластиковых труб. Теперь монтаж металлопластиковых труб своими руками – это легко и доступно каждому

Монтаж металлопластиковых труб. Теперь монтаж металлопластиковых труб своими руками – это легко и доступно каждому

При строительстве любого дома требуется наличие водопровода. Раньше для этого дела использовались только металлические конструкции, которые были очень тяжелыми, и которых не так легко было устанавливать. Сейчас, на счастье, есть широкое разнообразие современных материалов, поэтому установка стала более легкой, а срок службы увеличился. Самым лучшим вариантом для установки водопровода считается монтаж металлопластиковых труб своими руками.

Рис. 1 Монтаж металлопластиковых труб

Достоинства монтажа металлопластиковых труб:

• Монтировать такие конструкции для водоснабжения легко;
• Металлопластиковые трубы стоят сравнительно недорого;
• Также срок службы у них долгий. Данное оборудование может работать даже при 100 градусов;
• Они прочны и смогут выдержать большое давление (до 10 атм.);
• Они легки в эксплуатации, так как не изгибаются при высоких температурах;
• Металлопластиковые трубы служат не менее 50 лет;
• Коррозия им не страшна;
• Металлическим трубам свойственно откладывать минеральные отложения, а вот металлопластиковым – нет;
• Они имеют также современный эстетический вид.

Но все же в такой конструкции есть и свои недостатки. Данный водопровод не терпит частых перепадов давления. Поэтому, если в Вашем районе есть частые перепады давления, то лучше будет установить редукторы в системе. Они способны выровнять все недочеты. Также лучше всего систему водоснабжения не замуровывать полностью, так как трубам свойственно протекать через некоторое время.

Что же нужно для того, чтобы смонтировать систему водоснабжения

Для того чтобы сделать монтаж металлопластиковых труб нужно сначала нарезать резьбу, так как для соединения и подключения металлопластиковых устройств необходимы так званые фитинги (муфты, тройники, уголки). Их можно приобрести практически в любом строительном супермаркете. Фитинг с английского переводится, как монтировать, прилаживать и собирать. Фитинги помогают делать монтаж водопровода легким и надежным.

Рис. 2 Монтаж водопровода из
металлопластиковых труб

Для монтажа данного оборудования необходимы некоторые инструменты, без которых справиться никак нельзя. Благодаря инструментам можно правильно и грамотно установить разводку.

Нужные инструменты для монтажа металлопластиковых труб:

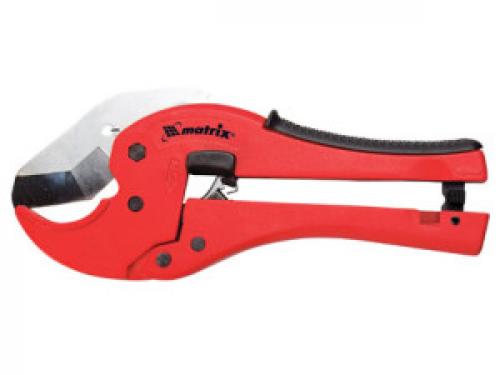

• Резка металлопластиковых труб требует такого инструмента, как ножницы, которые предназначены специально для этого. Они способны легко и просто разрезать металлопластмассу. Если такого инструмента у Вас нет, то можно сделать обрезку и ножовкой. Но нужно учитывать, что впоследствии в местах стыка могут быть неровности, которые в будущем приведут к протеканию.

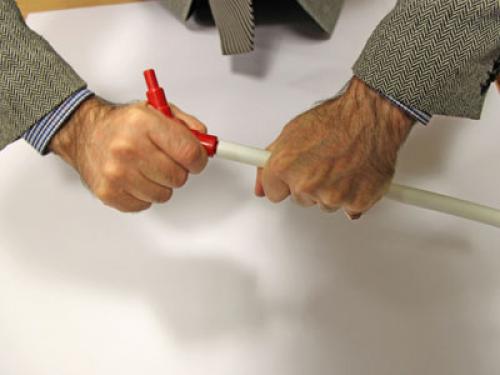

• Еще нужен такой инструмент, как калибратор. Этот инструмент развальцовывает металлопластиковую трубу после того, как ее обрезали. Благодаря калибратору резиновые уплотнители фитингов не нарушаются.
• Следующий инструмент – это плоскогубцы.
• Рожковые ключи различных размеров.
• Инструмент, который называется разводным ключом.
• Никак не обойдется также без дрели или перфоратора.
• Для того чтобы согнуть часть водопровода без потерь понадобится такой инструмент, как пружина для сгибания. Она сделает монтаж металлопластиковых труб своими руками легким и быстрым. Еще одним достоинством данного инструмента в том, что благодаря ему будет меньше соединений, а это означает, что будет меньше протечек.

Монтаж металлопластиковых труб в стене. Выбор варианта монтажа металлопластиковой системы

Если вы твердо решили осуществить монтаж и разводку металлопластиковых труб своими руками, заранее определитесь с вариантом прокладки трубопровода. Она бывает:

•  скрытой (система «спрятана» в стене);
•  открытой (она проходит по ее поверхности);
•  комбинированной (сочетающей оба варианта).

Нужный способ выбирается с учетом:

•  предназначения помещения;
•  необходимости иметь доступ к конструкции.

Крепление на стенах металлопластиковых труб осуществляется с помощью специальных клипс. Для водопровода обычно используются одинарные, для отопления — сдвоенные (для двухтрубных систем). Выбираем их с учетом диаметра изделия и крепим к стенке дюбелями или саморезами.

Чтоб трубопровод не провисал, расстояние между креплениями — 1 м и менее. Для установки отопления рекомендован шаг не более 0,5 м (чтоб не нарушалась циркуляция теплоносителя). Изгибы фиксируются с двух сторон.

Скрытая

Это эстетичный, но трудоемкий вариант, обычно используемый в ванных комнатах, а также в помещениях, где предполагается возможность повреждения поверхности конструкции. Чтобы укрыть ее внутри стен, штробят каналы, прокладывают систему и заделывают выемки отделочными материалами, оставляя доступ к фитингам (с помощью «окошек» или съемных панелей).

Скрытую прокладку нецелесообразно использовать:

•  для несущих стен (их запрещено штробить);
•  в уже отделанном помещении (придется демонтировать, а затем восстанавливать настенное покрытие).

Главный плюс — вид трубопровода не портит дизайн помещения.

Открытая

Открытую проводку не стоит делать, если:

•  есть возможность механического повреждения поверхности конструкции;
•  к ним имеется доступ ультрафиолетовых лучей (им это вредно).

Плюсы способа:

•  места соединений видны — легко при необходимости раскрутить для прочистки или замены фрагмента;
•  не наносится ущерб отделке (можно прокладывать в помещениях, где ремонт уже сделан).

Крепление клипсами к стене следует делать как можно ровнее, помня, что трубопровод виден: косые линии глаз не радуют.

Комбинированная

Трубопровод прокладывается по поверхности неоформленных стен и закрывается специальными фальш-панелями или монтируются короба. Способ требует точного представления о будущем дизайне помещения: короба и панели должны не уродовать вид помещения, а органично вписаться в дизайн.

Монтаж металлопластиковых труб в ванной. Как провести монтаж металлопластиковых труб своими руками: инструкция, правила

Сборка и установка водопровода из металлополимера осуществляется без проведения сварочных работ и при наличии небольшого набора доступных и недорогих инструментов.

Именно эти факторы, а также хорошие технические характеристики материала, позволяют осуществлять процесс сборки и подключения системы водоснабжения своими руками.

Это тот случай, когда экономия приносит двойные дивиденды: сохранение финансов и опыт, который никогда не будет лишним.

• продолжительный срок использования;
• повышенная пропускная способность в сравнении с металлическим водопроводом аналогичного диаметра;
• не требует специальных приспособлений для создания нужного угла изгиба;
• быстрый и простой монтаж конструкции;
• низкий коэффициент теплопроводности;
• хорошая звукоизоляция;
• не ржавеют;
• устойчивы к образованию внутренних отложений;
• сборка системы производится с минимумом отходов;
• совместимость с другими материалами;
• антистатичность;
• высокая устойчивость к замерзанию;
• качество транспортируемой жидкости не меняется;
• правильно установленный водопровод (с доступом к основным узлам) элементарен в ремонте.

Недостатки:

• при многочисленных изгибах одной точки возможны повреждения внутреннего металлического слоя;
• при резких перепадах температурного режима могут образоваться протечки в местах соединения, требующие подтяжки или полной замены фитингов;
• прямые солнечные лучи губительны для изделий с полимерным покрытием.

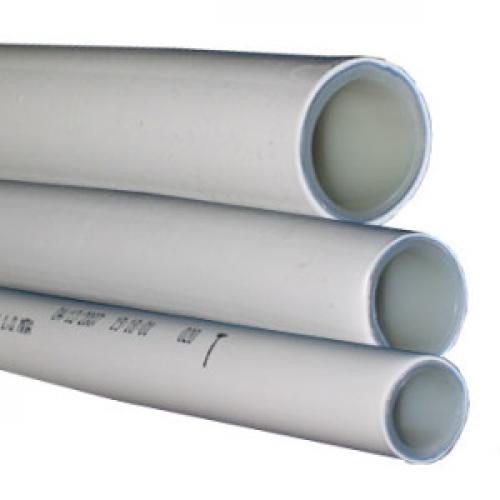

Трубы из металлопластика производятся диаметром от 16 мм до 63 мм. При строительстве жилья используются материалы, диаметр которых не превышает 40 мм.

Оптимальными и выгодными по цене вариантами являются диаметры 16 и 20 мм , но их можно использовать только при наличии в вашей системе водоснабжения постоянного хорошего давления.

Малый диаметр изделия вызовет турбулизацию потока воды, а пропускная способность уменьшится в несколько раз. Учитывайте этот факт при выборе материала.

Технические показатели

• диаметр изделия 16-63 мм;
• толщина наружного полимерного покрытия 2 – 3 мм;
• толщина алюминиевого слоя 0,19 – 0,3 мм;
• вес трубы с диаметром 16 мм составляет 105 г, а с самым большим диаметром – 1224 г (указан вес погонного метра);
• +95°С – оптимальная рабочая температура;
• выдерживают кратковременную нагрузку до +110°С;
• замерзают при низкой температуре;
• минимальный радиус изгиба 80 – 125 мм при ручном способе.

Подробная инструкция для экономных владельцев собственного дома —.

Об особенностях монтажа и выборе пластиковых дренажных колодцев читайте.

Как сделать? Инструкция, чертеж и схема котла.

Инструменты, необходимые для монтажа водопроводной системы

• Ножницы для резки труб. Без их использования значительно затрудняется нарезка материала на нужные отрезки с ровными краями.



Технология установки. Инструкция по монтажу



Компрессионного фитинга



• Фитинг раскручивают: с торцов снимают монтажные гайки, со штуцеров – уплотнительные кольца.
• Трубу нужно выпрямить и при помощи ножниц нарезать. Использовать другие инструменты для нарезки не рекомендуется: срез получается неровным, возможно нарушение целостности защитного слоя материала.

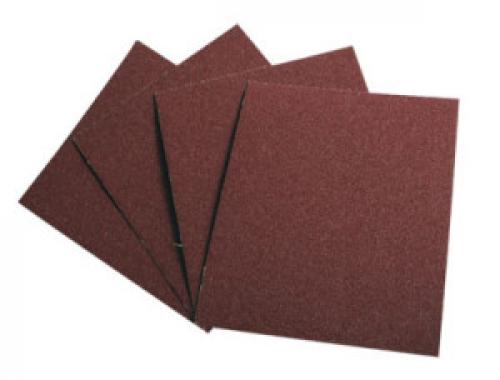

• Срезы нужно тщательно зачистить и откалибровать. Плохо обработанные торцы могут повредить уплотнительные кольца и нарушить герметичность соединения.
• На подготовленный отрезок надевают накидную гайку с уплотнительным кольцом. Штуцер фитинга соединяют с трубой и фиксируют гайкой: сначала вручную, а затем при помощи гаечного ключа.

Контролируйте сжатие! Услышав характерное потрескивание металла – прекратите процесс. Важно соблюдать баланс: плохо затянутый фитинг не сможет обеспечить герметичность системы, а перетянутый – можно сразу выбросить.

Чтобы более подробно узнать о том, как производится монтаж с помощью резьбовых (цанговых) фитингов смотрите

Пресс фитинга



• Как и в первом случае трубу предварительно подготавливают: обрезают, зачищают и калибруют. Обратите внимание на торец: его срез должен быть перпендикулярным центральной оси водовода.



• Сняв гильзу, проверяем кольца и прокладки, а затем производим сборку фитинга. Делается это для того, чтобы исключить возможность монтажа бракованными элементами.

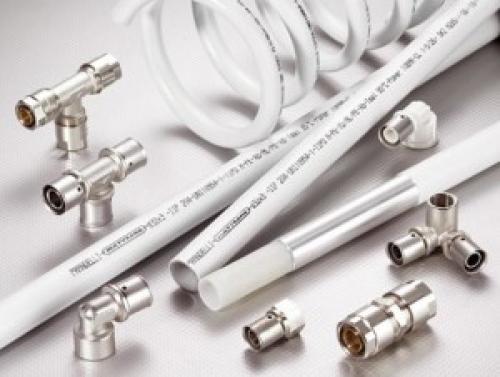

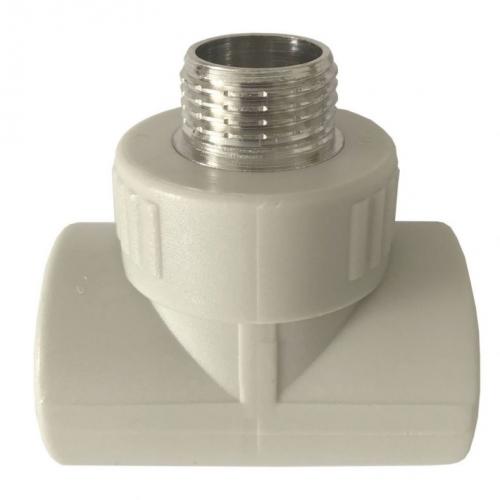

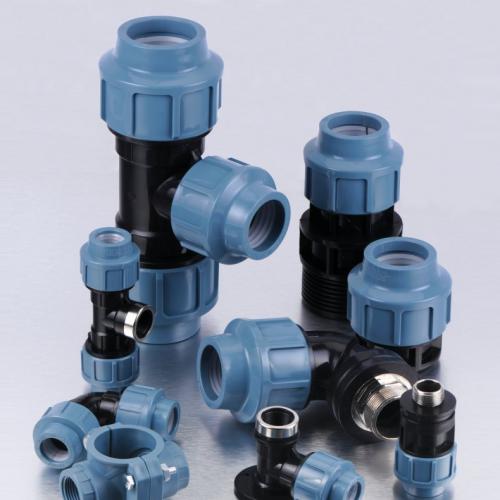

Фитинги для металлопластиковых труб: как выбрать? Разновидности, применение, обзор лучших моделей и производителей

Металлопластиковые системы коммуникаций является довольно простым методом для самостоятельной проводки водопровода, канализации, отопления в помещении. Для данной работы не нужно приобретать дорогие приспособления, обладать особыми навыками.

Осуществляется соединение металлопластиковых труб фитингами, подбирать которые нужно в зависимости от предназначения трубопровода и особенностей его прокладки.

Недостатки и достоинства

Минусом данной технологии является высокая стоимость фитингов и затраченное на их установку, хоть и не впустую, но по продолжительности ощутимое, время.

Плюсом МП труб можно считать высокие показатели гибкости, что даёт возможность на изгибах не использовать фитинги.

Общий минус МП труб заключается в конструкции фитингов. Они имеют зауженное сечение в местах соединения с трубопроводом. В случае, когда соединений мало, а вся магистраль короткая, то причин для беспокойства нет. В иной ситуации нужно либо увеличивать сечения трубы, либо устанавливать нагнетательный насос с повышенной мощностью.

Виды

Структура МП труб не даёт возможности использовать сварку или паяльник, поэтому все отводы, соединения, изгибы делаются посредством фитингов. Они представляют собой специальные элементы с различными конфигурациями (тройники, переходники, уголки, муфты и т.п.). При их помощи можно собрать систему любой сложности.

Фитинги для металлопластиковой системы труб могут быть двух видов:

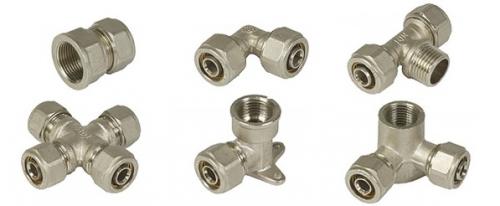

• Обжимные фитинги для металлопластиковых труб.
• Прессовые (пресс-фитинги).

Определиться с выбором нужного типа фитингов несложно. Обжимные изделия используются для труб, находящихся в свободном доступе, для периодической подтяжки соединения.

Пресс-фитинги при желании можно замуровать. Вот и вся разница, нужно лишь знать особенности монтажа трубопровода, производимого на определённом участке.

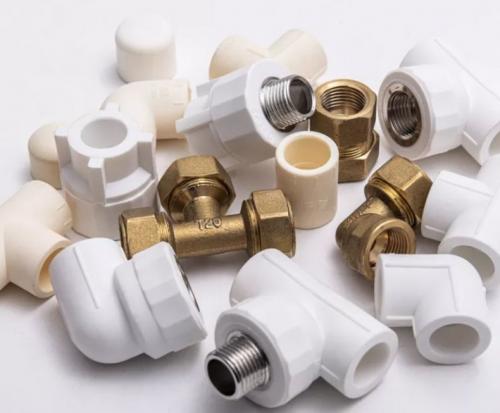

Материалы изготовления

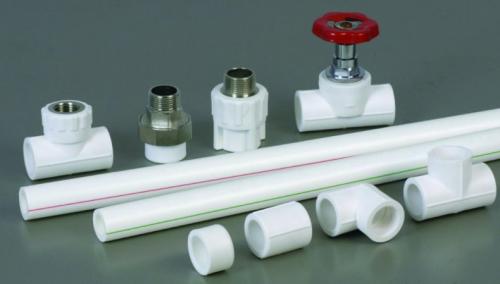

Фитинги изготавливают из материалов, таких как:

• Металл (чугун, сталь, медь, латунь);

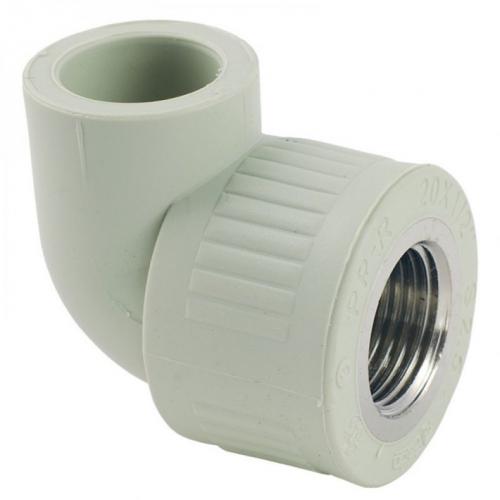

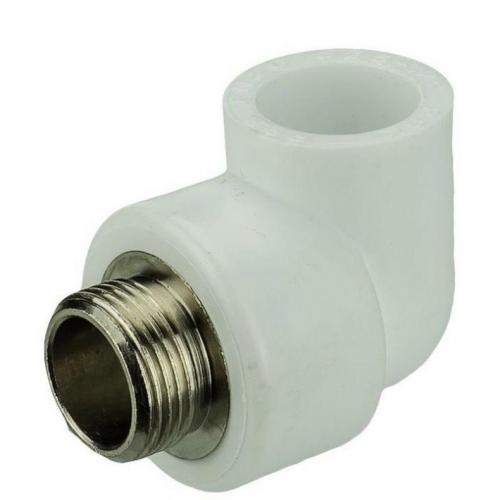

• Пластик (полипропилен, полиэтилен);
• Металлопластик.

Металлические изделия

Металл — очень устойчивый материал к температурным воздействиям.

• Из чугуна изготавливают муфты и тройники. Материал не поддаётся коррозии, он недорого стоит и обладает долгим эксплуатационным сроком. Но фитинги из него не желательно устанавливать в системах, где создаётся высокое давление, так как из-за пористых свойств изделия могут лопнуть от гидравлических ударов.
• Сталь, несмотря на свою прочность и надёжность, недостаточно стойкая к коррозии. Поэтому чаще используют нержавейку, которая обладает антикоррозийными свойствами. Изделия из стали можно разбирать и собирать заново, при этом не нанося повреждений. Однако фитинги из этого материала стоят значительно дороже.
• Медные изделия применяются в любых системах, не зависимо из какого материала установлены трубы. Исключение составляет лишь система труб из нелегированной оцинкованной стали, так как она способствует химической реакции, провоцирующей коррозию. Данное свойство быстро выводит медные элементы из строя.
• Латунь — довольно мягкий металл, по этой причине при затягивании фитингов нужно быть осторожней, во избежание повреждения изделий, не рассчитав силу. Чаще латунными фитингами используют для сборки системы из латуни и меди.

Монтаж металлопластиковых труб обжимными фитингами. Основные правила монтажа труб из металлопластика

Металлопластиковые трубы обладают высокой чувствительностью к механическим повреждениям, температурным воздействиям, плохо переносят прямое попадание ультрафиолетовых лучей. Поэтому открытая прокладка металлополимерных труб возможна только в тех местах, где исключено наличие этих факторов.

Чтобы без проблем осуществить ремонт металлопластиковых труб скрытой прокладки с винтовыми фитингами, необходимо предусмотреть в местах соединений смотровые люки. Эти элементы не должны иметь острых краев.

Через строительные конструкции металлопластиковые трубы прокладывают с помощью гильз. Между внутренней поверхностью гильзы и внешней стороной трубы должен быть зазор 3-5 мм, который создается с помощью мягкого негорючего материала, допускающего продольное перемещение трубы.

На всех стадиях прокладки труб необходимо помнить о недопустимости образования трещин, надрезов и царапин на поверхности.

Поэтому при распаковке труб нельзя использовать острые предметы. Риски можно наносить только маркером или карандашом.

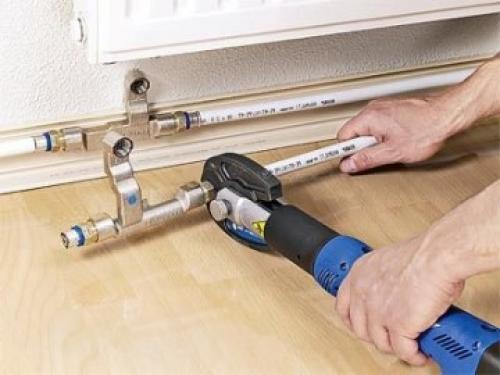

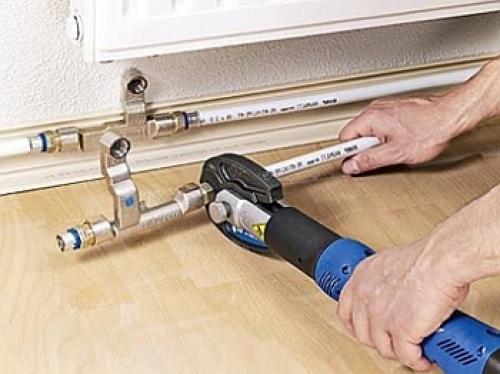

Для монтажа пресс-фитингов применяется надежное оборудование, исключающее создание некачественных соединений.

Монтаж металлопластиковых труб – видео материалы помогут вам справиться с этим процессом – должен осуществляться с применением подвесок и опор, предлагаемых производителями труб. При использовании металлических креплений трубу защищают прокладками из мягких материалов.

Резьбовые фитинги для металлопластиковых труб. Особенности и варианты соединения металлопластиковых конструкций

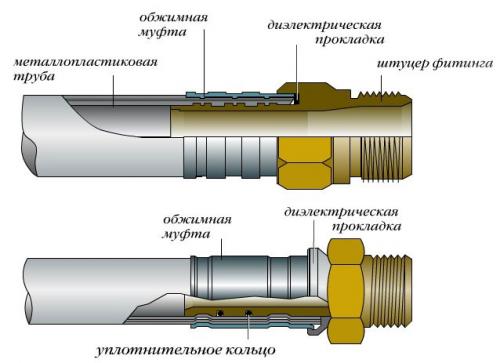

Стандартная труба из металлопластика представляет собой многослойную конструкцию, где между внешним и внутренним слоем из сшитого полиэтилена располагается слой алюминия. Склеенные между собой, они обеспечивают изделию необходимую гибкость, прочность, устойчивость к высоким показателям давления и температуры носителя.

В то же время, особая структура металлопластиковой трубы делает невозможным применение сварных соединений. Любые ответвления, заглушки и часть изгибов монтируются только посредством фитингов – соединительных элементов определенной конфигурации.

Это важно! Одно из достоинств труб из металлопластика – хорошая гибкость. Это позволяет обойтись меньшим количеством фитингов, что положительно сказывается на стоимости реализации проекта.

Фитинги для металлопластика разделяют на три больших группы:

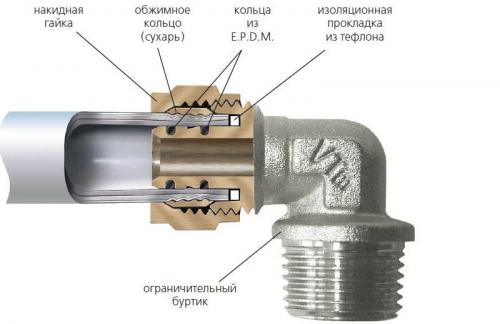

• Компрессионные (обжимные). Такие фитинги имеет смысл использовать на открытых участках трубопровода, поскольку прочность соединения с течением времени неизбежно ослабевает и начинает требовать вмешательства.
• Пресс-фитинги. Считаются неразборным типом соединения, которое не теряет своих герметизирующих качеств со временем. Такие участки трубопровода допускается замуровывать в стяжку, либо прятать под стены. Эксплуатационный срок современных изделий составляет не менее 30 лет.

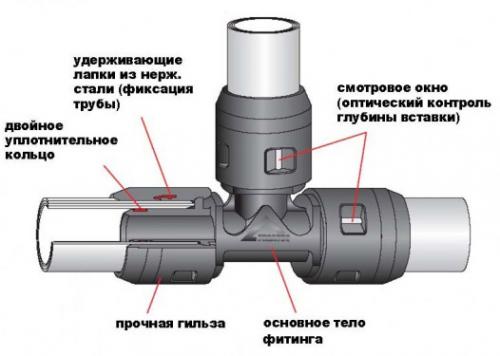

• Пуш-фитинги. Усовершенствованная конструкция соединительного элемента, позволяет производить монтаж буквально за несколько секунд. Конструктивное исполнение включает металлический или пластиковый корпус, удерживающую колодку и два кольца: тарельчатое и распорное.

Монтаж металлопластикового трубопровода с использованием компрессионных и пуш-фитингов не требует использования специального инструмента или особых навыков, в других случаях потребуются специальные обжимные клещи. Сама процедура монтажа проста и вполне по силам любому домашнему умельцу.
