Бетонные плиты перекрытия. Какие бывают типовые размеры бетонных и ЖБ плит перекрытия?

Бетонные плиты перекрытия. Какие бывают типовые размеры бетонных и ЖБ плит перекрытия?

Перекрытие – это несущий и ограждающий конструктивный элемент малоэтажного или многоэтажного здания.

Основное значение данной детали – разделение общего эксплуатируемого объёма сооружения на уровни, в соответствии с проектом, объединение несущих вертикальных элементов в единую жёсткую конструктивную схему, а также формирование основы под пол и потолок.

Если речь идёт об индивидуальном проекте монолитного частного дома, габариты плит перекрытий не регламентируются, а в типовых панельных домах все размеры привязываются к модульным значениям.

Понятие габаритов

Все плиты перекрытий, которые поставляются на объект строительства в готовом виде, изготавливаются в цехах производственных предприятий, специализирующихся на выпуске элементов для КПД.

Ещё в советское время на территории нашей страны действовал принцип стандартизации, унификации и типизации, в результате чего проектировщики создавали типовые повторно применяемые проекты домов, которые назывались сериями .

Данная тенденция развивается и сегодня, а разработчики создают новые или адаптируют старые серии под современные нормативы.

Большинство домов, возводимых по типовым проектам, выполняются в полносборном варианте. Все горизонтальные и вертикальные конструкции изготавливаются в заводских условиях, а на стройке производится их монтаж.

На плиты перекрытий накладываются ограничения, и заводы выпускают продукцию в соответствии с ГОСТ, в которых прописываются длина, ширина и толщина этих элементов, в зависимости от их типа, сферы применения и конструктивных особенностей.

Стандартные максимальные и минимальные типоразмеры

В зависимости от объёмно-планировочных и конструктивных решений здания, а также ограничений производственных линий, существуют следующие размерные цепочки плит перекрытий:

1. Многопустотные плиты с толщиной 220 мм – имеют маркировку ПК. Являются наиболее популярными конструктивными элементами перекрытий, благодаря простоте монтажа, повышенной прочности при эксплуатации и относительно небольшой массе. Размерный ряд этих плит регламентируется:
   • 1ПК, 2ПК, 3ПК – длина таких изделий составляет от 2,4 до 7,5 м (т.е. сюда же входят размеры 5400 мм) с модульным шагом 0,3 м. Наиболее востребованными считаются плиты длиной 6 метров, так как они привязываются к типовым сериям панельных многоквартирных домов. Индексы 1, 2 или 3 в маркировке означают разные диаметры круглых пустот – 159, 140 или 127 мм. Ширина изделий может составлять 1000, 1200, 1500 или 1800 мм.
   • 1ПКТ – особая серия «пустоток», опираемых по 3 сторонам, имеющих длину 9 метров и ширину 1000, 1200, 1500 мм.
   • 1ПКТ, 2ПКТ, 3ПКТ – длина составляет от 3,6 до 7,5 м с тем же шагом 0,3 м. Ширина варьируется от 2,4 до 3,6 м с тем же модульным интервалом. Опирание происходит также по 3 сторонам, о чём свидетельствует обозначение «Т».
   • 1ПКК, 2ПКК, 3ПКК – опираются по 4 сторонам, перекрывая сразу всю комнату. Длина таких изделий составляет 2,4 – 3,6 м с шагом 0,3 м, а ширина имеет большие габариты – 4,8 – 7,2 м с тем же интервалом. Связано это с особой расчётной схемой – подобные перекрытия работают по короткой стороне, т. е. вдоль расположения пустот.
2. Многопустотные плиты с толщиной 260 мм, предназначенные для восприятия повышенных нагрузок и применяемые как в жилых, так и в общественных зданиях:
   • 4ПК – длина от 2,4 до 9 м, шаг 0,3 м. Ширина – 1000, 1200 и 1500 мм. Диаметр пустот 159 мм.
   • 5ПК – усиленные плиты с большими пустотами – 180 мм. Имеют три типоразмера по длине – 6, 9 и 12 м. Ширина та же, что и у 4ПК.
   • ПГ – особая серия с грушевидными вытянутыми пустотами. Как и 5ПК, выпускаются с длинами 6, 9 и 12 метров, и с идентичной шириной.
   • Многопустотные детали перекрытий с толщиной 300 мм – предназначены для наиболее ответственных большепролётных конструкций. Имеют маркировку 6ПК, длину 12 м, ширину 1000, 1200 или 1500 мм и диаметр пустот 203 мм.
   • Облегчённые многопустотные плиты с толщиной 160 мм и диаметром пустот 114 мм. По длине варьируются от 3,6 до 6,3 м с шагом 0,3 м. Ширина – 1000, 1200, 1500 и 1800 мм.

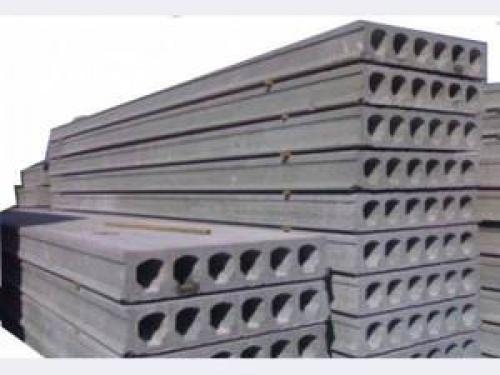

Бетонные плиты перекрытия размеры. Панели ПК

Это наиболее популярный вид строительных ЖБ изделий из представленных на рынке. Эти многопустотные плиты востребованы частными застройщиками и при строительстве многоэтажных домов, зданий различного назначения. Также железобетонные плиты перекрытия ПК применяются для защиты теплотрасс.

Пустоты круглой, полукруглой или овальной формы располагаются по длине панели. Конструкции имеют ровную поверхность и рассчитаны на высокие эксплуатационные нагрузки. Многопустотные железобетонные плиты перекрытий имеют ряд достоинств, включая:

• экономичность в изготовлении – из-за наличия пустот используется меньше бетона, экономится цемент;
• высокие шумо- и теплоизоляционные показатели – воздушные прослойки внутри конструкции частично гасят звуковые волны и вибрации, плохо пропускают тепло;
• практичность – внутренние пустоты в панелях можно использовать для прокладки инженерных коммуникаций – электрокабелей, слаботочной проводки, труб систем кондиционирования и т.д.

Наряду с плитами ПК используются панели ПКТ и ПКК, от базового варианта они отличаются по количеству сторон опирания, что видно из таблицы, приведенной выше.

Выбирая материалы для строительства, следует принять во внимание толщину, длину и ширину железобетонной плиты перекрытия.

Помимо размеров сборных железобетонных плит перекрытия учитывается диаметр пустот – чем меньше данный показатель, тем выше прочность панели. Также на максимальные показатели прочности (и на вес) влияют характеристики бетона (легкий или тяжелый) и толщина железобетонной плиты перекрытия.

На этапе проектирования постройки важно обратить внимание на несущие способности панелей, из которых планируется смонтировать перекрытие. Стандартные пустотные плиты, которые подходят для жилого строительства, способны выдержать нагрузку порядка 800 кг/м². Для многоэтажных зданий с повышенными нагрузками, в том числе промышленных, предпочтительнее выбрать плиты с предварительно напряженным армированием – они выдерживают около 1200 кг/м^2.

Популярность пустотных железобетонных плит перекрытия ПК во многом базируется на большом выборе типоразмеров плит – практически всегда можно подобрать подходящий вариант для использования в рамках конкретного проекта.

Облегченные плиты перекрытия. Особенности облегченных плит перекрытий

Использование современных методов строительства и материалов значительно снижает затраты на постройку, что делает данный вид недвижимости доступным для более широкого круга населения.

Именно при строительстве подобных невысоких зданий применяются облегченные плиты перекрытия, соединяющие между собой соседние стены будущего помещения. Сами по себе они являются разновидностью пустотных панелей, имеющих круглые пространства в теле плиты по всей ее длине, благодаря чему качественно возрастают характеристики звукоизоляции, а также снижается нагрузка на фундамент и появляются дополнительные ребра жесткости.

Из чего изготавливают облегченные плиты перекрытия

Плиты перекрытия облегченные изготавливаются на заводах, производящих специализированные железобетонные изделия. Производство настильных плит перекрытия осуществляется путем формования с помощью стендовой технологии безопалубным способом. Учитывая, что подобный строительный материал только начинает приобретать популярность, таких мануфактур, особенно в центре России, направленных на указанное производство, создано не так много.

Создание таких строительных деталей подразумевает наличие специального технологического оборудования и двигающихся опорных конструкций в виде рельсов и длинных стометровых дорожек-поддонов, обеспечивающих его перемещение.

Также в цехе по формовке, из-за постоянной необходимости тепла, как катализатора, обеспечивающего рост прочности будущих изделий, должен быть расположен нагревательный прибор.

Производственный процесс начинается с замеса цемента, щебня и песка в соответствующих пропорциях в предназначенном для этого технологическом узле.

Перед заливкой получившейся смеси специальные формы очищаются и смазываются, после чего по всей длине со стороны торца в анкерах размещается, туго натягивается и фиксируется прочная армированная проволока. На нее закрепляются круглые прототипы пустот.

Следующий этап производства заключается в непосредственной заливке бетона в подготовленные формы и нагревании заполненных дорожек-поддонов.

По достижении оптимальных характеристик прочности, требуемых установленными нормами, после вынимания образователей пустот плита режется в соответствии с нужными параметрами. Данная технология изготовления указанного железобетонного изделия обеспечивает исключение провисания или прогиба при дальнейшей эксплуатации.

Преимущества и недостатки

Использование плит перекрытия облегченных в современном строительстве обеспечивает ряд преимуществ. Уже изначально на этапе производства на изготовление таких перекрытий снижается затраты бетонного состава, что значительно уменьшает стоимость настила, особенно если учесть, что доля его в общей расходной смете составляет значительный процент, иногда доходя до пятой части всех затрачиваемых средств.

Что же касается непосредственно самого процесса строительства, то сниженный вес плиты обеспечивает не только более легкую и комфортную транспортировку и монтаж, оптимально сокращая сроки возведения здания, но и при последующем использовании дома повышаются его надежные прочностные и несущие характеристики, а также снижается нагрузка на опорный фундамент .

Кроме того, как уже указывалось, обеспечивается:

• более высокая звуковая и теплоизоляция ,
• огнестойкость,
• увеличение высоты потолков в помещениях,
• возможность спрятать электрические и другие проводные соединения в готовых пустотах.

Подобные параметры и качественные характеристики позволяют использовать облегченные строительные элементы в индивидуальном строительстве в условиях экономии рабочей силы. Тем более что размеры изделий разнятся и могут подойти под различные по назначению здания.

Конечно, как и все предметы, многопустотные плиты все же не лишены недостатков. Основное, на что следует обращать внимание при приобретении или приеме подобных настилов, так это наличие трещин . Также при их укладке и закреплении необходимо быть предельно аккуратным и осторожным. Монтаж, несмотря на облегченную конструкцию, все равно потребует техники, оборудованной специальными подъемными устройствами.

Где применяются облегченные плиты перекрытия

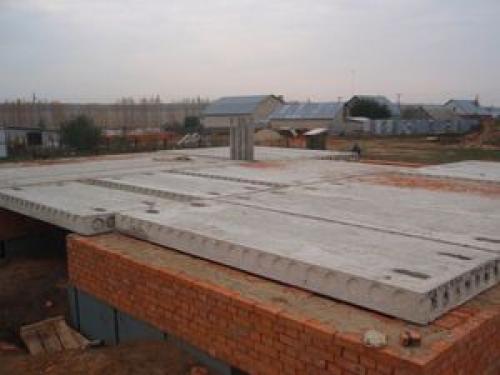

Плиты перекрытия несут на себе основную нагрузку этажа и всего, что на нем находится. Располагаться они могут как продольно, так и поперек. Имея массу преимуществ перед другими схожими по функционалу перекрытиями, изготовленными из другого материала, многопустотные плиты находят применение именно в малоэтажном строительстве.

Само здание может быть:

• кирпичным;
• бетонным;
• из стеновых блоков.

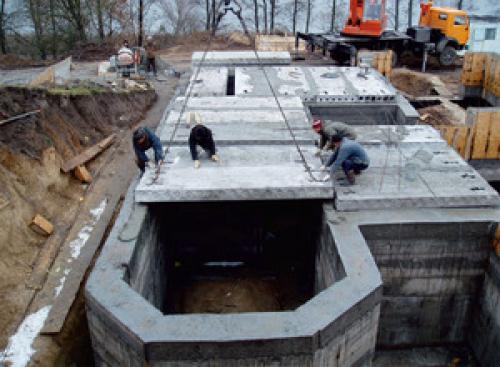

Межэтажные перекрытия в двух-трехэтажном доме или коттедже, подвал, цоколь, загородные дачи и пентхаусы часто возводятся именно с помощью облегченных плит настила. Подобные элементы строительного каркаса в полной мере выполняют все возложенные на них функции, что обеспечивает их растущую востребованность на рынке индивидуального строительства, подтверждая надежность и удобство возведения крепкой опоры здания с помощью облегченных плит.
