Гофра для силового кабеля. Применение гофры
Гофра для силового кабеля. Применение гофры
Использование гофрированной трубы в электрике в качестве дополнительного изолятора имеют рад причин.
- По технике безопасности рекомендуют при монтаже проводов дополнительно укладывать их в гофрированную трубу в постройках, который сконструированы из легко воспламеняемых материалов. На деревянные, ПВХ, ДСП поверхности необходимо монтировать провода в гофре.
- Использование гофрированной трубы в качестве дополнительной защиты проводов. Проложив провода в гофре под отделочным материалом, вы значительно уменьшите риски попадания гвоздем в кабель, при установке полок или картин. Твердый корпус трубы обеспечивает дополнительной безопасностью.
- Гофру для кабеля используют при заливке пола. Труба снижает давление на кабель, при перегорании можно без разращения пола поменять кабель. Кабель под залитым бетоном полом больше подвержен разрушению.
- На открытом воздухе гофра защищает кабеля от воздействия погодных условий и лучей солнца.
Уличная гофра для кабеля, должна хорошо выдерживать перепады температур и их превышение, как сильную жару, так и сильный мороз. Она не должен разрушаться под солнечными лучами.
Укладывая кабель в земле, воспользуйтесь гофрированной водонепроницаемой трубой высоким уровнем жёсткости.
Помните, что даже металлическая гофра не может уберечь вас от удара тока при ремонтных работах. Надеется стоит только на то, что вы знаете как сверло попало в пустоту и вовремя остановитесь. При монтаже кабелей сделайте себе четкую планировку расположения кабелей. Это значительно упростит вам работу по ремонту в будущем.

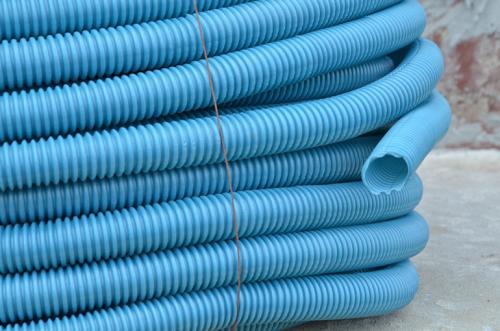

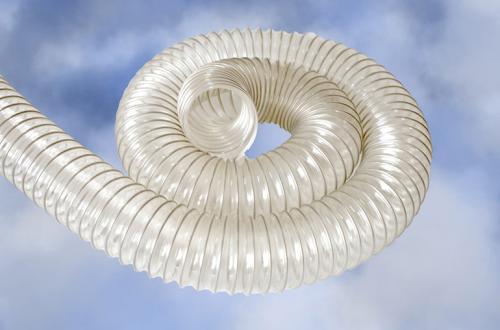

Гофра под кабель размеры. Как подобрать гофру для кабеля : таблица по сечению диаметру толщине характеристика трубы

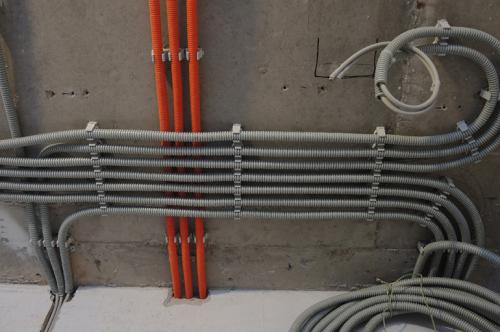

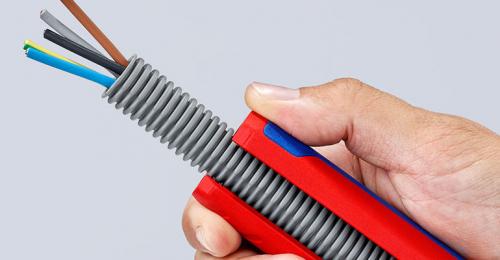

Одним из способов монтажа электропроводки является прокладка проводов в гофре для кабеля, размеры которой позволяют протянуть несколько линий в одной трубе. Магазины предлагают на выбор продукцию разного диаметра и исполнения для работ на улице или в квартире.
Назначение гофры для кабеля
Гофрированным шлангом может называться рукав из пластика или иного материала с ребрами жесткости.
Его используют в таких целях, как:
- повышение пожарной безопасности при работах на горючих перегородках;
- уменьшение силы сжатия (если гофру применяют для прокладки кабеля в бетонной стяжке);
- предотвращение механических повреждений кабеля;
- уменьшение влияния вредных факторов окружающей среды на наружную электропроводку;
- протяжка в один шланг нескольких проводов одинакового или разного сечения в зависимости от размера гофры;
- увеличение водонепроницаемости при подземном монтаже;
- облегчение повторной прокладки проводов с использованием на поворотах специальных муфт.
Конструктивные виды гофры
В зависимости от конструктивных особенностей гофру разделяют на 4 разновидности.
Легкая
Это трубка с самыми тонкими стенками, обеспечивающими наибольшую гибкость. Лучше всего использовать ее на длинных извилистых участках, под обшивкой из ГВЛ или фанеры. Из-за невысокой прочности она плохо защищает провод от ударов.
Средней плотности
Ее жесткость выше по сравнению с таковой у ребристого шланга предыдущего вида. Ее можно замуровывать в стены. Этот тип менее распространен, чем прочие, иначе зачем нужна гофра, которая плохо гнется и в то же время недостаточно защищает от механических повреждений, давления бетона. Если труба разрушается, то проложить в нее новый кабель будет невозможно.
Тяжелая
У нее самая большая толщина стенок, плохая подвижность. Ее укладывают в открытый грунт, в бетонную стяжку. Для прохождения поворотов покупают дополнительную фурнитуру – углы, тройники, муфты и т.п. Такая гофротруба защищает кабель от проникновения влаги и грязи.
Армированная
Самая прочная на разрыв, т.к. внутри нее имеется стальная сетка из проволоки. Лучше всего использовать армированную гофру для монтажа уличной или подземной электросети.
Материалы, используемые для изготовления гофры под кабель
При производстве гофротрубы применяют различные виды сырья.
Самые распространенные из них:
- Полиэтилен высокого давления (ПВД). Самый горючий материал среди прочих, поэтому прокладывать провода в нем внутри легковоспламеняющихся конструкций не допускается. Монтаж надо вести в бетоне, стенах из кирпича, пеноблоков и т.п. Преимуществом будет широкий диапазон температур, которые труба выдерживает: -500…+900 °C.

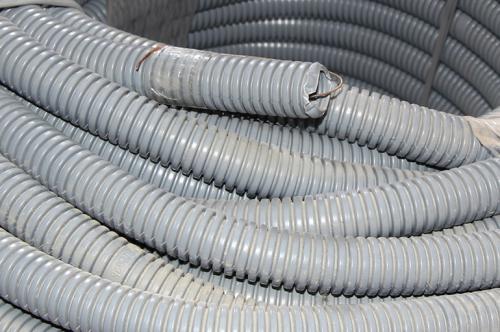

- Поливинилхлорид (ПВХ). Благодаря свойству самозатухания не поддерживает горения и является пожаробезопасным монтажным элементом. Подходит для создания электросетей внутри строительных конструкций, по перекрытиям и под полами, в стеновых штробах.
- Полиэтилен низкого давления (ПНД). Универсальная гофра, подходящая по характеристикам для открытого и закрытого монтажа внутри помещений и на улице, в грунте.

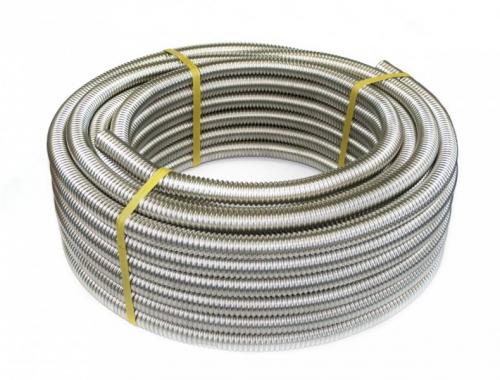

- Металл. Представляет собой стальной или алюминиевый ребристый шланг. Защищает кабель от нагрева, механических повреждений. Рекомендуется для укладки на улице.

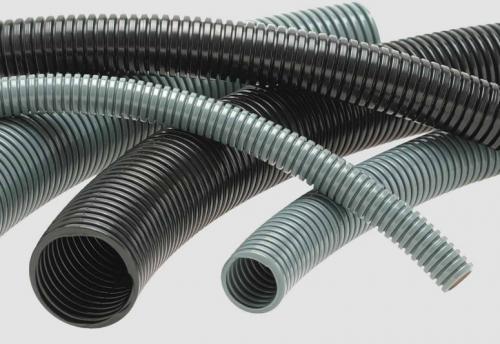

Отличить пластиковую гофру можно по цвету:
- синяя – ПВД;
- серая – ПВХ;
- черная – ПНД.
Количество слоев и устойчивость к внешним воздействиям
Пластиковые рукава бывают однослойными разной толщины или двухслойными, с дополнительной защитной рубашкой.
Нельзя допускать применение гофрошлангов из ПВХ в местах, где присутствуют агрессивные вещества:
- растворители;
- нефтепродукты;
- альдегиды и т.п.
Такие соединения почти всегда есть в грунте больших населенных пунктов.
Поэтому для прокладки в земле лучше использовать гофру алюминиевую или изготовленную из ПНД.
Размеры и диаметр гофры

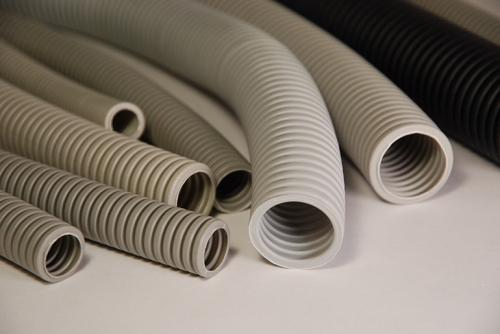

Каждая разновидность шлангов для монтажа электропроводки с ребром жесткости включает несколько образцов с разным сечением.
ПВХ-гофра
Диаметры рукава из поливинилхлорида приведены в таблице:
Толщина стенки меняется от 5 мм до 15 мм.
ПВХ-гофра имеет толщину до 15 мм.

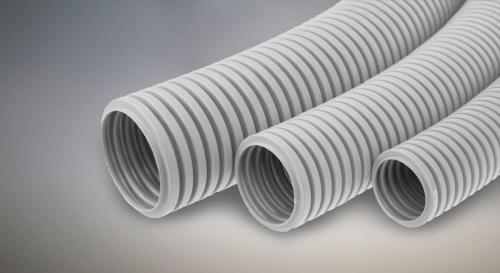

Диаметр гофры для кабеля. Наружный диаметр гофрированной трубы ПВХ.
При выборе необходимого диаметра кабеленесущих систем, а именно — металлорукава, гофрированной трубы, жесткой ПВХ — необходимо руководствоваться следующим правилом: площадь кабеля, провода должна занимать не более 30% площади металлорукава, гофрированной ПВХ (рассчитанная относительно внутреннего диаметра).
Труба гофрированная ПВХ наружный диаметр.
Данное изделие предназначается для прокладывания разного типа проводки в помещениях и на открытой местности. Для ее изготовления используется ПВХ, ПНД, ПВД и нержавеющей стали.
Внешний диаметр изделия составляет от 16 (мм) до 200 (мм), внутренний – от 10.7 (мм) до 172 (мм). Длина гофротрубы колеблется от 15000 (мм) до 100000 (мм).
Основные размеры:
- Наружный: 16 (мм), 20 (мм), 32 (мм), 40 (мм), 50 (мм), 90 (мм), 140 (мм), 200 (мм).
- Внутренний: 10.7 (мм), 18.3 (мм), 24.5 (мм), 39.6 (мм), 62.5 (мм), 94 (мм), 137 (мм), 172 (мм).
- Длина бухты: 15000 (мм), 20000 (мм), 25000 (мм), 30000 (мм), 50000 (мм), 100000 (мм).
В приведенной ниже таблице вы сможете ознакомиться с доступными параметрами гофротруб пвх:
Труба гофрированная легкая с зондом: | |||||
|---|---|---|---|---|---|
| Диаметр гофротрубы ПВХ | Наружный диаметр, мм | Внутренний диаметр, мм | Количество в бухте, пог. м | Примерный объем бухты, м3 | Масса бухты, кг |
| 16 мм | 16 ± 0,4 | 10,7 ± 0,3 | 100 | 0,05 | 3,6 |
| 20 мм | 20 ± 0,4 | 14,2 ± 0,3 | 100 | 0,085 | 4,6 |
| 25 мм | 25 ± 0,4 | 18,3 ± 0,4 | 75 | 0,1 | 4,75 |
| 32 мм | 32 ± 0,4 | 24,5 ± 0,4 | 50 | 0,1 | 4,48 |
| 40 мм | 40 ± 0,4 | 31,5 ± 0,4 | 25 | 0,15 | 3,07 |
| 50 мм | 50 ± 0,4 | 39,6 ± 0,4 | 20 | 0,2 | 3,38 |
Вторая таблица:
Труба гофрированная тяжелая с зондом | |||||
|---|---|---|---|---|---|
| Наименование | Наружный диаметр, мм | Внутренний диаметр, мм | Количество в бухте, пог. м | Примерный объем бухты, м3 | Масса бухты, кг |
| 16 мм | 16 ± 0,4 | 10,7 ± 0,3 | 100 | 0,05 | 4,09 |
| 20 мм | 20 ± 0,4 | 14,2 ± 0,3 | 100 | 0,085 | 5,29 |
| 25 мм | 25 ± 0,4 | 18,3 ± 0,4 | 75 | 0,1 | 5,49 |
| 32 мм | 32 ± 0,4 | 24,5 ± 0,4 | 50 | 0,1 | 5,23 |
| 40 мм | 40 ± 0,4 | 31,5 ± 0,4 | 25 | 0,15 | 3,58 |
| 50 мм | 50 ± 0,4 | 39,6 ± 0,4 | 20 | 0,2 | 4,05 |
Виды гофры для прокладки кабелей.
Гофра для кабеля есть разная по прочности:
- Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
- Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке рекомендуеться укладывать тяжелую гофру.
- Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов стоит использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.
- Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.
Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.
