Греющий кабель для водопровода.

Обогревательные провода преобразуют электрическую энергию в тепловую за счет высокого внутреннего сопротивления. Это гибкие изделия, которые можно уложить на поверхности любой конфигурации. Провод имеет минимум 2 слоя надежной изоляции, защищающей от вредного внешнего воздействия. Конструкция может включать фольгированный экран или медную оплетку, предотвращающие короткое замыкание, нейтрализующие магнитное поле.

Производится 2 вида нагревательных проводов — резистивные и саморегулирующиеся. Действие первых основано на способности металлов нагреваться, когда по ним проходит электричество. В саморегулирующихся конструкциях тепло выделяет специальная матрица, а проводники остаются холодными.

Основная характеристика всех греющих кабелей — мощность электроэнергии, которую они потребляют на 1 пог. м. Для размещения обогревающего изделия внутри трубопровода хватает 10 Вт/м. Наружная установка предполагает повышение удельной мощности от 20 Вт/м и больше.

При выборе греющего провода учитывают и другие характеристики, в числе которых:

1. Максимально допустимая длина линии с учетом ответвлений. На параметры оказывают прямое влияние толщина, удельное сопротивление проводника, количество жил. Если превысить допустимую длину, может выйти из строя вся обогревательная система.
2. Предельная рабочая температура — характеризует способность изделия поддерживать ее длительное время. Производится 3 линейки, каждая из которых рассчитана на эксплуатацию в соответствующих условиях.
3. Максимально допустимая температура в отключенном состоянии.

Выпускаются обогревательные кабели круглого и плоского сечения. Последние больше подходят для наружного размещения. Продаются в комплекте с проводом для коммутации с рабочей частью. Для экономного расхода электроэнергии применяют термодатчик с автоматом управления. Саморегулирующиеся варианты используются с компактным терморегулятором, который устанавливается на подводящей проводке.

Как правильно подключить греющий кабель для водопровода к сети. Как подключить греющий кабель к сети?

Для подачи электричества понадобится так называемый «холодный» питающий кабель. Он снабжен вилкой и имеет три многожильных провода. Еще понадобится набор обжимных гильз и комплект термоусадочных изоляций.

Если покупается готовый комплект АГК 1.0, то в нем все это будет, и тогда придется лишь обзавестись таким инструментом:

• строительный фен;
• бокорезы или ножницы;
• кримпер для обжима гильз или плоскогубцы;
• стриппер для снятия изоляции, вместо него можно применить нож;
• плоскогубцы с узкими носами;
• обычные плоскогубцы;
• нож.

Подключать провод питания желательно после того, как греющий кабель уложен и зафиксирован.

Вот как подключить к сети греющий кабель с медной оплеткой:

Аккуратно ножом снимаем внешнюю изоляцию с кончика кабеля (около 70 мм), оголяем оплетку:Оплетку распутываем и сворачиваем в жгут. Отворачиваем его в сторону:Снимаем внутреннюю изоляцию (около 30 мм), оголяем саморегулирующийся кабель:Теперь нужно добраться до токопроводящих жил, для чего полупроводниковая греющая матрица подрезается, нагревается феном и аккуратно снимается с проводов:На провода и жгут оплетки надеваются гильзы и обжимаются:Затем на каждый провод надевается изоляция и феном садится:Теперь надевается одна общая термоусадка так, чтобы закрыть окончание внутренней изоляции. Она нагревается и садится, при этом нужно плоскогубцами с узкими носами придавить термоусадку между проводами, чтобы разделить их:На шнур питания или нагревающий кабель надевается большая термоусадка:На каждый отдельный провод кабеля питания надевается маленькая термоусадка:Концы проводов питающего кабеля зачищаются и вводятся в обжимные гильзы, обжимаются:Термоусадка надвигается на оголенный участок провода с гильзой и усаживается феном.Аналогично поступаем с проводом заземления — его подсоединяем к оплетке:В конце надвигаем на место крепления большую гильзу термоусадки, заранее надетую на кабель и усаживаем ее:

Если процедура кажется слишком сложной, то рекомендуем купить готовый комплект для обогрева труб с уже прикрепленным кабелем питания. Тогда муфтованием заниматься не придется.

Как правильно подключить теплый пол. Схемы подключения водяного теплого пола

Теперь посмотрим практичные схемы подключения теплого пола в доме.

Прямое подключение от котла

Данная схема наиболее проста в монтаже, однако имеет ряд ограничений для реализации.

• Во-первых, она может применяться только в низкотемпературных котлах с возможностью регулирования температуры теплоносителя. Как следствие эта схема может применяться только тогда, когда отсутствует радиаторное отопления, а теплый пол единственный источник тепла в доме.
• Во-вторых, несмотря на кажущуюся простоту монтажа, схема «капризна» к нюансам подключения и требует опыта подобных работ.

Реализуется данная схема подключения с помощью 3-х ходового или 2-х ходового клапанов.

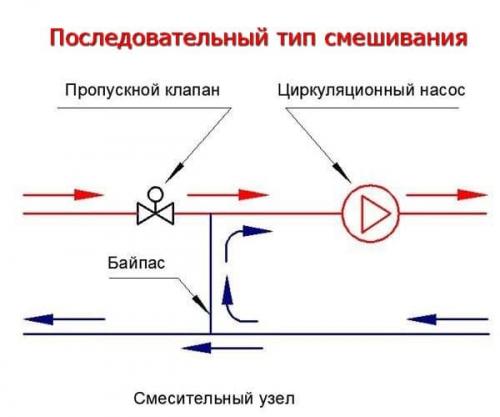

3-х ходовой клапан

Задача 3-х ходового клапана в смешении горячего (прямого) и холодного (обратного) потоков теплоносителя. На схеме вы видите вариант установки 3-х ходового клапана. Здесь он играет роль термостата.

Термостат это прибор обеспечения постоянной температуры, в нашем случае, теплоносителя.

Данная схема имеет ряд особенностей. Во-первых, она не работает в контурах длиннее 35-40 метров. Во-вторых, она не пригодна, если нужно по отдельности регулировать температуру каждого контура.

• Первый недостаток устраняется установкой температурных датчиков с сервоприводами и термостатическими клапанами на каждый контур.
• Второй недостаток устраняется установкой циркуляционного насоса.

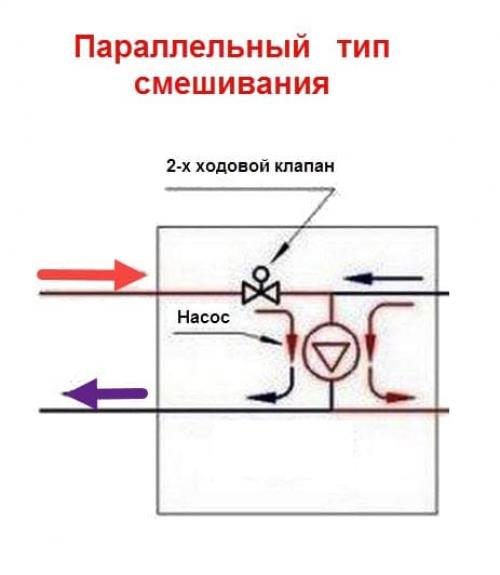

2-х ходовой клапан

Альтернатива 3-х ходового клапана, является 2-х ходовой клапан или питающий клапан.

Его задача, обеспечить не постоянный, а периодический подмес воды. Обеспечивает такой подмес термоголовка с термодатчиком входящая в конструкцию клапана. По сути, 2-х ходовой клапан либо отсекает горячую воду от котла, либо добавляет её в систему.

Плюс такой схемы, в простоте и невозможности перегрева. Недостаток, в 200 метровом ограничении площади обогрева. Решаются ограничения в установке циркуляционных насосов с организацией параллельного или последовательного (популярного) типа смешивания.

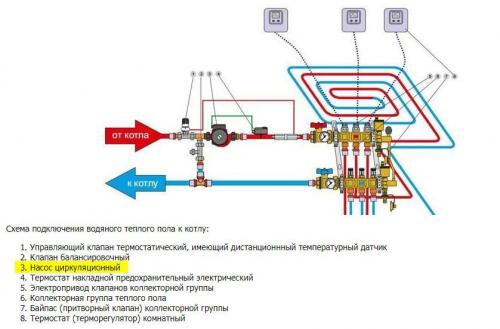

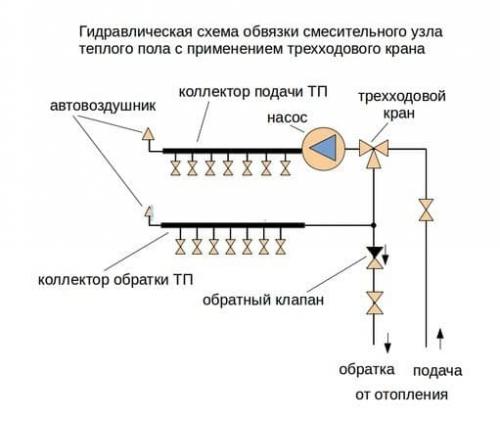

Схема подключения ВТП через насосно-смесительный узел

Эту схему применяют для одновременного подключения к котлу отопления радиаторов (основное отопление) и водяного теплого пола (дополнительное отопление).

Для реализации этой схемы потребуется коллекторный узел с насосно-смесительным узлом. Коллекторный узел продается в готовом виде и входит в сборку коллекторного шкафа теплого пола. Цена коллекторного узла 10-20 тыс. руб. Опытные мастера собирают насосно-смесительный узел сами.

Задача насосно-смесительного узла обеспечить высокую скорость теплоносителя в системе с возможностью точной и главное, независимой, регулировки температуры. Благодаря насосно-смесительному узлу контура водяного теплого пола от контура радиаторов работают независимо.

Такая независимость контуров обеспечивает гарантированную надежность работы и качество подключения системы водяной теплый пол в доме.

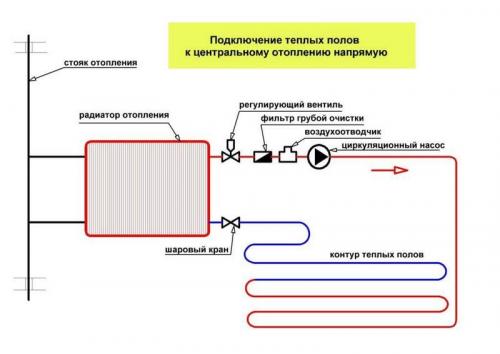

Прямое подключение ВТП от радиатора отопления

Используется для подключения одной нитки теплого пола в небольшом помещении до 10 кв. метров.

Подключение ТП через термостатический клапан, это самый простой и вместе с тем, самый спорный способ подключения. И вот почему.

Во-первых, это способ работает только для совсем маленьких помещений площадью не более 10 кв. метров. Во-вторых, данная схема не обеспечивает высокую скорость теплоносителя и разница температур входа и выхода теплоносителя доходит до 40-45˚C, вместо, нормативных 5-10˚C.

Если кратко описать суть подключения теплого пола через термостатический клапан, это еще один радиатор отопления комнаты, только уложенный в пол. В контуре радиаторного отопления делается петля, ставится тройник, врезается клапан и ставится воздухоотводчик.

Регулировка в таком контуре производится через термоголовку с датчиком (накладным или погружным) прикреплённым к трубе отопления. есть варианты регулировки от температуры воздуха в комнате.

Гидравлический разделитель

Эта схема используется в комбинированных схемах отопления с радиаторами. По сути, является схемой гидравлического разделения системы радиаторного отопления и системы теплый пол.

Если в системе радиаторного отопления используется циркуляционный насос, то наличие второго насоса в смесительном узле может привести к конфликтному нарушению гидравлических режимов.

Как правильно подсоединить водонагреватель. Последовательность установки водонагревателя

Что нужно сделать перед тем, как подключить водонагреватель:

1. Выбор подходящего места. Перед этим осуществляется замер всех параметров приборам, чтобы предусмотреть определенный запас по каждой из сторон.
2. Определиться, сколько нужно водозаборных патрубков, которые идут в ванную, кухню, туалет, душевую и т.д. Количество отводов прямо влияет на мощность прибора и сложность его монтажа.
3. Собрать информацию об электрической проводке. Нужно собрать данные по сечению и максимальной нагрузке кабеля, т.к. халатность в этом вопросе может обернуться самыми печальными последствиями. Если нет уверенности в своих силах, лучше обратиться за советом к опытному электрику: он сможет объяснить процедуру подключения и определиться с тем, прибор какой мощности необходимо приобрести. Если окажется, что существующая проводка слишком слабая, придется провести отдельный кабель для водонагревателя.
4. Выяснить, какое качество воды должно быть в системе. На бойлер желательно подавать отфильтрованную воду. Если вода в доме содержит различные примеси, то рекомендуется установить систему фильтров: это даст возможность сохранить рабочие поверхности нагревательных элементов.
5. Определиться с оптимальным типов водонагревателя. Они могут быть проточными или иметь накопительную систему. Большое значение имеют также размеры и изготовитель бытового прибора.
6. Определившись с моделью, нужно выбрать также тип устройства. Водонагреватели бывают настенными, напольными, вертикальными и горизонтальными.
7. Крепление прибора. Сделать это нужно максимально крепко. Важно, чтобы при касании бойлер не шатался: любое его перемещение во время нагревания категорически запрещается по технике безопасности.
8. Следует добиться абсолютной герметичности системы нагревания воды.
9. Подводные шланги должны быть максимального качества. Для этого рекомендуется применять стальные, медные, пластиковые или металлопластиковые изделия.
10. Первое тестирование после подключения бойлера нужно проводить только при максимальном заполнении системы жидкостью.

Как подключиться к водопроводу. Правила проектирования

Правильно составленная схема облегчает дальнейший монтаж системы. При ее разработке нужно принимать в расчет множество нюансов, связанных с домом и участком. Она обязательно должна учитывать такие вещи, как разводка воды и тип используемых труб, число фильтров, планируемое количество точек водозабора, тип водонагревателя и его объем.

Варианты водоснабжения в частном доме Водопровод для частного дома Водоснабжение дома из скважины Вариант коллекторной разводки Коллекторная схема водоснабжения Разводка водоснабжения Система водоснабжения Схема водопровода в частном доме Схема водопровода на даче

Варианты водоснабжения в частном доме Водопровод для частного дома Водоснабжение дома из скважины Вариант коллекторной разводки Коллекторная схема водоснабжения Разводка водоснабжения Система водоснабжения Схема водопровода в частном доме Схема водопровода на даче

На схеме должно быть указано нахождение каждого элемента. Поэтому предварительно для системы делается чертеж дома и план участка – для внешней части конструкции. При этом масштаб для обеих частей должен быть одинаковым.

Последовательная разводка труб

Предполагается, что имеется общая труба, от нее к каждой точке выполнены отводы. Недостатком является то, что такая конструкция не позволяет обеспечить одинаковое давление у каждой точки потребления. Чем большее их количество, тем меньшим будет напор воды.

Коллекторная схема разведения водопровода

От других видов разводки схема отличается наличием специального распределительного узла . Это и есть коллектор, от которого к каждой точке потребления воды обустраивается трубопровод, что позволяет обеспечить одинаковое давление и напор.

Как правильно установить датчик движения. Выбор места установки датчика движения

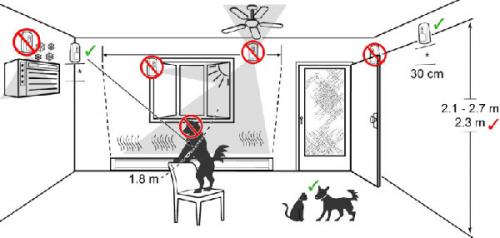

Первым делом, после приобретения датчика движения, необходимо определиться с местом установки данного устройства. Выбор правильного места очень важен для корректной работы датчика движения и предотвращения ложных срабатываний.

Для управления ночным освещением выбирается место, из которого датчик может охватывать большую часть помещения. Например, для управления освещением в коридоре или на лестничной площадке, необходимо, чтобы в зону датчика движения попадали двери из всех помещений или квартир. В таком случае, при попадании человека в помещение из любой двери, датчик движения будет правильно отрабатывать и включать свет.

Для просторного помещения, например, большой комнаты, зала или холла грамотным решением будет установка потолочного датчика с охватом в 360 градусов и радиусом, превышающим максимальную длину помещения. Установка нескольких датчиков движения в таких помещениях, как решение, в целом тоже имеет место быть, но достаточно громоздкое и недостаточно удобное.

При установке такого управляющего устройства важно помнить, что не стоит устанавливать его рядом с приборами, которые излучают инфракрасные или электромагнитные помехи, выделяют пар ( например, чайники и пр. ) или тепловое излучение ( обогреватели, трубы отопления, кондиционеры ).

Целесообразно, перед окончательным монтажом датчика движения провести испытания его срабатывания в нескольких местах. Это позволит выбрать оптимальное место установки с точным срабатыванием прибора.

Как правильно провести проводку в доме схема для новичка. Разводим электропроводку в частном доме своими руками

Еще совсем недавно, разводка электропроводки в частном доме выполнялась из алюминиевого кабеля сечением 2.5 мм². И этого было более чем достаточно для подключения холодильника, утюга или радиоприемника.

Однако время не стоит на меньше, и с каждым днем количество бытовых приборов в доме только увеличивается (кондиционеры, электрические печи и духовые шкафы, бойлера, котлы автономного отопления и так далее). В связи с этим значительно возрастает нагрузка на электропроводку, что может привести к ее выходу из строя с последующим коротким замыканием или даже возгоранием.

По этой причине при новом строительстве или выполнении ремонтных работ, в первую очередь необходимо выполнять новый монтаж электропроводки в частном доме. Для этого можно либо заказать услуги профессионалов, либо же выполнить все работы своими руками.

Во втором случае будет крайне полезно прочитать данную статью, поскольку в ней будет подробно описан каждый из этапов электромонтажа и представлены все основные требования, рекомендации и ограничения при выполнении данного типа работ.

Основные этапы монтажа электропроводки в частном или загородном доме

Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:

1. Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
2. Определение места установки распределительного щитка.
3. Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
4. Штробление стен под скрытую электропроводку.
5. Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
6. Высверливание отверстий под установку подрозетников и распределительных коробок.
7. Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).

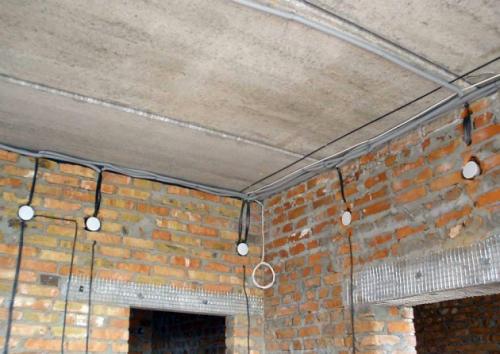

8. Прокладка кабельно-проводниковой продукции.
9. Установка подрозетников и черновая заделка штроб.
10. Расключение распределительных коробок.
11. Монтаж контура заземления.
12. Проверка сопротивления заземления смонтированного контура.
13. Сборка и монтаж щитка.
14. Проверка работоспособности всех розеток и выключателей.
15. Монтаж и подключение розеток, выключателей и осветительных приборов.

Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

При строительстве или капительном ремонте первый этап — эта разработка проектно-сметной документации. Этим должны заниматься специализированные организации с лицензией. В данной статье этот вариант не будет рассмотрен, поскольку цель данной статьи — представить подробное описание выполнение электромонтажа своими руками.

В нашем случае проект (схема электроснабжение) подразумевает определится с местами установки розеток, выключателей, бытовых приборов, осветительных устройств, щитка освещения и способа прокладки проводов (скрытый или открытый). Рассмотрим какие существуют основные рекомендации при разработке плана электроснабжения.

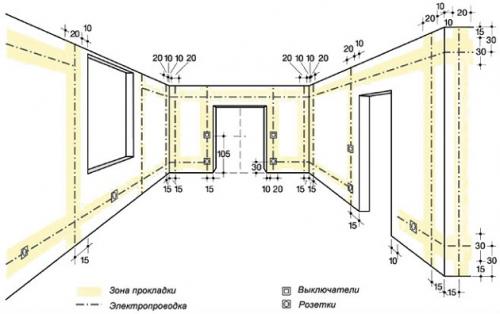

Основные рекомендации при составлении схемы электроснабжения частного дома

1. Вся кабельно-проводниковая продукция в независимости от варианта монтажа должна выполнятся строго вертикально или горизонтально.
2. Повороты кабелей должны выполнятся строго под углом 90°.
3. Минимально расстояние от кабелей порталам, оконным и дверным проемам не должно быть менее 10–15 см.
4. Оптимальное расстояние от уровня чистого пола до выключателей должно составлять 90 см (в соответствии с европейскими стандартами).
5. Оптимальная высота расположения розеточных групп — 30 см от уровня чистого пола (за исключением розеток на рабочей поверхности в кухне, в ванной для подключения фена, бритвы, бойлера и так далее).
6. Розетки рекомендуется размещать по обеим сторонам кровати или дивана.
7. В местах установки телевизоров, количество розеток должно быть не менее 4 шт (2 шт для интернета и телевизионного кабеля и 2 для подключения телевизора и тюнера).
8. Для больших коридоров и комнат рекомендуется применять проходные выключатели.
9. Все мощные потребители (кондиционеры, электрические печи и духовки, бойлеры, котлы отопления и так далее) должны подключатся исключительно с распределительного щитка с отдельно установленной защитой.
10. Оптимальная высота установки распределительного щитка — 1.5–1.7 м от уровня чистого пола.
11. Запрещается прокладывать кабельно-проводниковую продукцию ближе чем 20 см к газовой трубе.
12. Все металлические элементы и розетки должны быть обязательно заземлены.
