Доводчик – это механическое устройство, накапливающее потенциальную энергию при открытии двери, которая затем расходуется на ее плотное закрытие. «Аккумулятором» чаще всего является мощная пружина.

Передача усилия на пружину и обратно, на дверное полотно, может осуществляться по одной из двух схем:

1. Доводчики с внутренним гидравлическим контуром и реечной передачей усилия.

Схема работы доводчика с реечной передачей момента и гидравлическим контуром

• При открывании двери шестерёнка, установленная на оси рычага, проворачиваясь, передает поступательное движение через рейку поршню (верхняя часть рисунка), а тот, в свою очередь, сжимает пружину.
• Когда открывающее внешнее усилия снято, пружина стремиться вернуться в исходное положение (на рисунке – снизу). Она толкает поршень, вызывая вращение шестеренки , которая передает усилие на рычажную систему доводчика.

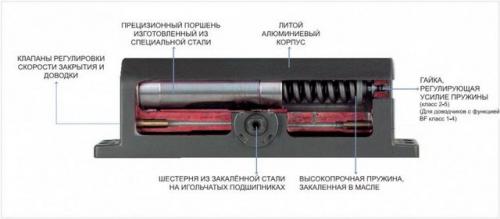

Корпус доводчика в разрезе

Плавность работы обеспечивается системой полостей и каналов, по которым перетекает масло, которым заполнен весь корпус доводчика. Изменяя внутренний просвет каналов, можно точно отрегулировать плавность работы всего механизма.

Подобная схема является самой распространенной , особенно на доводчиках с рычажной передачей усилия.

2. Доводчики с кулачковым механизмом

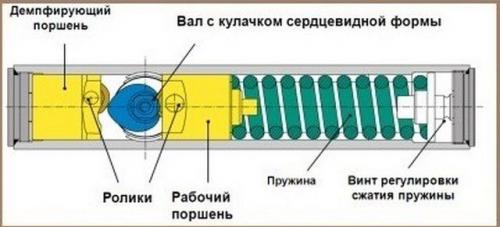

Схема доводчика с кулачковым механизмом

На оси рычага – кулачок сложной эксцентричной формы («сердцевидной»), с двух сторон подпертый роликами. При открытии двери выступающая часть кулачка сжимает пружину, которая на своем обратном ходу вызывает проворачивание кулачка в противоположную сторону, что приводит к плавному закрытию двери. Регулировка вращающего момента проводится изменением геометрии профиля эксцентрика.

Такая схема чаще применяется в доводчиках с канальным расположением тяги или в механизмах скрытого размещения.

Следующий параме тр кл ассификации доводчиков – место их установки. Подавляющее большинство устройс тв пр едназначено для накладного монтажа их вверху. Однако, иногда из соображений не эстетичности или невозможности установки механизма сверху (например, стеклянные двери, или в тех случаях, когда доводчик своим видом нарушит задуманный дизайн помещения), могут применяться и другие схемы – скрытая установка в полу, в раме или в дверном полотне.

В свою очередь, накладные доводчики с верхним расположением подразделяются на два типа:

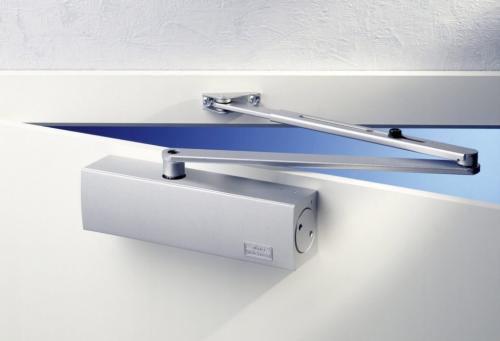

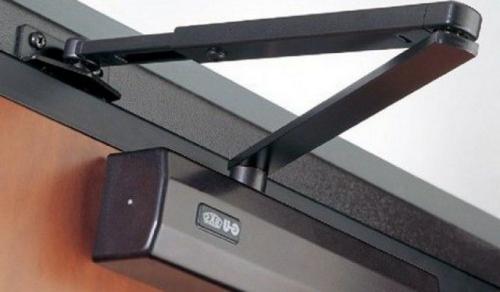

Доводчик с открытым двухколенным рычажным механизмом

• Механизмы с шарнирной (рычажной) тягой, состоящей их двух колен. Достоинства – простота и надежность конструкции, хорошая передача усилия, большой заложенный потенциал возможных регулировок и дополнительных функций. Недостаток – выступающая рычажная система может не всем прийтись по вкусу из эстетических соображений. Кроме того, она в большей степени подвержена проявлениям вандализма.

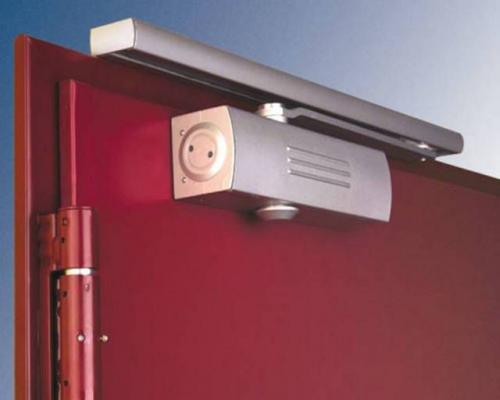

Доводчик с направляющим каналом — слайдерной системы

• Доводчики слайдерной системы – со скользящим каналом. Свободный конец рычага снабжен роликом и перемещается в закрытом коробчатом канале. Достоинства – эстетичность, меньшая подверженность вандальным действиям, возможность размещения в канале ограничителя открывания двери. Отсутствие выступающих деталей позволяет устанавливать такие доводчики на дверях, близко расположенных к стенам. Недостатки – требуются более значительные усилия для открывания дверей (сжатия пружины), ограниченность в регулировках и дополнительном функционале.

Варианты установки доводчика. Способы монтажа

Есть доводчики открытого и скрытого способа установки. Открытый — накладные модели обоих типов (с шестерней и кулачком). Скрытая установка возможна в пол, в полотно двери или в раму двери. Есть еще доводчики встроенные в петли.

Если говорить про доводчик для калитки, из моделей скрытого монтажа подходят встраиваемый в раму или в дверное полотно. Использовать модели скрытого монтажа для калитки — идея неплохая. При таком варианте умышленный вывод из строя маловероятен, но вот цена будет немалой. А еще, ставить и ремонтировать скрытый доводчик должен специалист. Их услуги также недешевы.

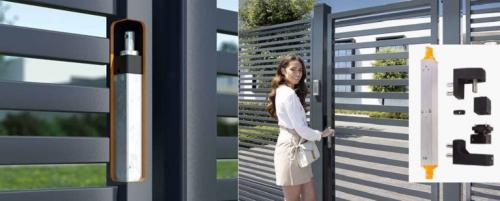

Доводчик скрытого монтажа для калитки с установкой в раму створки

Доводчики в петлях можно использовать для легких калиток. Они не рассчитаны на большую массу. Недостатки этого варианта: в малой возможности регулировок, приличной цене, в невозможности использования с калитками/дверями большой массы.

Вот почему на калитки ставят чаще обычные — коленные/рычажные — доводчики. Решающий довод обычно — цена. Только при выборе обращайте внимание на температурный диапазон использования. Он должен перекрывать примерно на 20% сезонные колебания в вашем регионе.

Для калиток без верхней перекладины

Все описанные выше модели предусматривают наличие дверной коробки или верхней перекладины для калиток и ворот. Но не все калитки (и даже не все ворота) имеют эту самую перекладину. Как тогда монтировать доводчик? В принципе, можно установить «неправильно», прикрепив рычаг к столбу  или к стене, расположенных рядом. Но, в таком случае, теряете гарантию. Справедливости ради следует сказать, что обращения по гарантии в этой группе — очень редкое явление.

Есть доводчики, которые специально разработаны для калиток без перекладин. Причем выбор ничуть не меньше:

• Вертикальный гидравлический или пневматический доводчик . Принцип работы немного другой и пружина используется не на сжатие, а на скручивание. Устанавливаются на столб, могут иметь угол открытия не более 90°. Так что вариант не для всех.

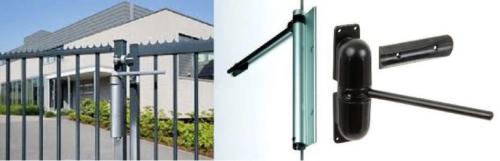

  Вертикальные модели для установки на калитку без верхней перекладины

• Доводчики для калиток без перекладины . Это модифицированные модели с тягой особой формы. Состоят также из двух частей. Одна крепится на створку, вторая может быть:
  • с креплением на столб;
  • с установкой на стену (кирпичный столб);
  • скрытого монтажа — встраиваемый в профиль (не так много вариантов, но они есть).

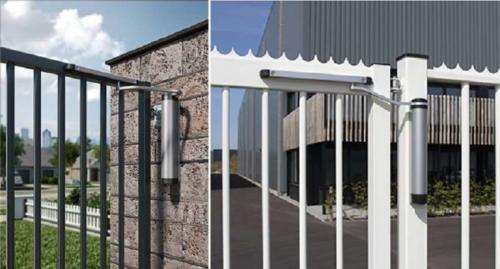

    Гидравлические доводчики для установки на калитку без верхней перемычки с креплением к столбу и стене

• Петли с доводчиком . Могут быть для разного угла открывания калитки, вплоть до 180°. Но, если вам не надо открывать калитку настолько, берите с меньшим углом. Модели с широким углом открывания также могут монтироваться с открыванием на меньший угол, но они стоят дороже.

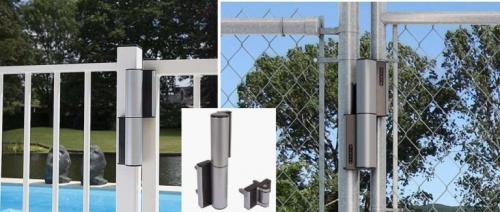

  Доводчики в петлях — хороший выбор, но масса калитки не должна быть больше 75 кг

• Электродоводчики . Могут быть с дистанционным управлением и блокировкой. Редко используются в частных домах, так как стоят дорого, требуют резервированного электропитания. Подключить их непросто и, чтобы сохранить гарантию на недешевое устройство, придется заплатить и за монтаж.

Как установить доводчик двери (если дверь открывается от себя). Установка доводчика на дверь (способы и виды монтажа)

Сколько фирм изготовителей столько и инструкций по установке доводчиков. Однако принцип установки конструкций похож, поэтому для некоторых видов крепление одинаково. Играет роль дверь, точнее в какую сторону она открывается. Для межкомнатных полотен это не играет ни какой роли. Для уличных дверей, механизм устанавливается с внутренней стороны, чтобы на него не попадала влага и пыль.

Дверь открывается «на себя», доводчик крепим сверху возле петель. Дверь открывается «от себя», корпус доводчика закрепляем к коробке (стене), а рычаг непосредственно на само полотно.

Установка доводчика на металлическую дверь

Первое, что приходит в голову — сомнение, по поводу установки доводчика и кажется, что эта задача невыполнима, но на самом деле с ней может справиться и новичок. С каждым доводчиком должна идти инструкция с шаблоном, который облегчит всю работу.

Как установить доводчик на металлическую дверь:

Схему приложить на внутренней стороне полотна, чтобы механизм расположился в верхнем углу (со стороны петель), а рычаг – на коробке или стене. Для удобства закрепить схему скотчем. Через нее нанести метки для будущих мест крепления и высверлить с помощью сверла по металлу. Далее прикручиваем корпус и лапку от рычага к коробке (а рычаг изначально поделить на 2-е части). Потом его одеваем на вал и закрепляем. Берем боковой рычаг и ставим таким образом, чтобы он был перпендикулярно двери, и крепим его с основным рычагом. После этих работ остается выставить угол и скорость закрытия, это все регулируется с помощью специального ключа. Работа выполнена, одеваем защитный колпачок.

Установка доводчика на пластиковую дверь

Прикладываем шаблон на дверное полотно и оставляем метки для отверстий. Отверстие не должно превышать глубины более чем 1,5 см. Корпус устанавливаем так, чтобы регулировочные винты были со стороны петель. А дальше устанавливаем, так же как и для металлической двери.

Варианты правильной установки доводчика на дверь

Правильная установка доводчика, требует грамотного подхода к работе, и учтите некоторые нюансы:

1. Схема, которую вы найдете при покупке, будет выполнена по масштабу 1к 1;
2. В комплект входят два крепления, один для пластиковых и деревянных дверей, а второй для железных конструкций. Вам стоит только разобраться и нанести метки для крепежа;
3. Стоит за ранее приготовить инструмент, который пригодится для монтажа такой системы;
4. Не регулируйте доводчик без надобности или, по крайней мере, пока не прочитали инструкцию.

Установка доводчика на металлическую дверь. Пошаговый план установки доводчика на любую дверь

Перед тем, как установить доводчик на дверь, пользователь должен изучить особенности его конструкции, проверить комплект и составить для себя примерный план действий. В инструкции по установке описываются все необходимые шаги, приводится перечень инструментов, которые понадобятся.

Но есть несколько нюансов в каждом этапе монтажа доводчика, которые требуют отдельного объяснения. Так, самостоятельный монтаж скрытого доводчика – не лучшее занятие для того, кто впервые занимается подобным делом. В этой ситуации лучше воспользоваться советом профессионала или попросить того, у кого есть опыт, помочь с определением разметки и других тонкостей монтажа.

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

Первый этап: определение схемы установки

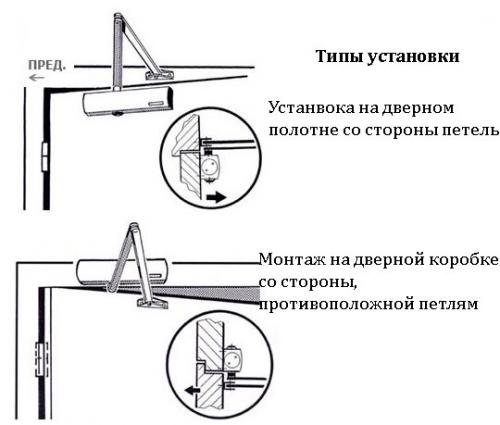

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

Второй этап: применение шаблона

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

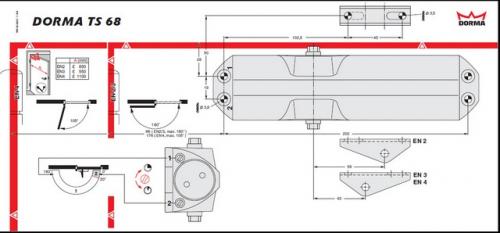

Пример шаблона для установки доводчика

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

Установка доводчика на правую дверь. Установка и монтаж дверного доводчика

Все дверные доводчики устанавливаются по одинаковому принципу, отличаясь лишь в расстояниях установки "тела" и рычага доводчика от петель. Ниже мы приведем для Вас максимально подробный алгоритм установки модели NOTEDO DC-100 с иллюстрациями и пошаговыми инструкциями. Все доводчики NOTEDO комплектуются аналогичными инструкциями и шаблонами, поэтому на основе этой инструкции Вы сможете установить любую модель наших доводчиков.

Стандартная и верхняя установки

Стандартная установка Верхняя установка

Перед Вами наиболее популярные варианты установки, которые отличаются местом расположения доводчика - на дверном полотне или на дверной раме. Мы рекомендуем стандартный вариант установки, который и рассмотрим подробнее.

Приведенные выше изображения являются шаблонами для установки. Каждый доводчик комплектуется подобными шаблонами в масштабе 1:1, что значительно упрощает установку.

Монтаж доводчика двери: пошаговое руководство

Мы устанавливаем модель NOTEDO DC-100 на левую дверь, вид установки - стандартный.

Правила монтажа дверного доводчика

1. Вы верно выбрали модель доводчика для веса Вашей двери
2. Выбранный Вами вариант установки возможен (см. ограничения на установку в инструкции, прилагающей к каждому доводчику)
3. После установки доводчик не будет упираться куда-либо, например, в стену
4. Доводчик и рычаг будут установлены на ровную поверхность

Алгоритм установки доводчиков дверей своими руками

• Каждый доводчик комплектуется шаблоном масштаба 1:1 (см. изображение "Стандартная установка"). Руководствуясь шаблоном, выберите необходимое Вам усилие доводчика - EN3, EN4 и EN5.
  От выбора усилия зависит расстояние от петель до тела доводчика и максимальный угол открытия двери. Для нашей установки мы выбираем усилие EN4.
• Прикрепите шаблон к двери, используя скотч. Ранее мы выбрали значение EN4 (среднее расположение петель), поэтому при крепеже шаблона убедитесь, что его расположение соответствует дверным петлям (см. изображение выше).
• Так масштаб шаблона 1:1, то вручную выверять расстояния не обязательно - воспользуйтесь шаблоном для наметки необходимых отверстий для установки доводчика. Далее просверлите необходимые отверстия для установки доводчика.
• Возьмите рычаг и разъедините его на две части (открутив винт), как показано на изображении выше. Пруток рычага с крепежным"башмаком" и резьбой необходимо установить на дверную раму, другую же часть необходимо прикрепить к "телу" доводчика специальным винтом, идущим в комплекте поставки.
  Далее необходимо с помощью идущих в комплекте метизов (шурупы и винты) установить доводчик и часть рычага в подготовленные ранее отверстия.
• Далее Вам необходимо отрегулировать длину прутка с крепежным "башмаков", чтобы он после соединения двух частей рычага был перпендикулярен дверному полотну. Сделать это можно увеличивая или уменьшая рычаг по длине. Не забывайте проверять выбранную Вами длину рычага путем поворота прутка, прикрепленного к "телу" доводчика, к прутку с "башмаком" - когда они будут удобны для соединения винтом, выкрученным нами в пункте 4, и рычаг с "башмаком" после соединения будет перпендикулярен дверному полотну, то значит Вы отрегулировали длину прутка правильно.
  Если вышеперечисленные условия соблюдены, то соедините части рычага.
• Убедитесь, что угол между рычагом и дверным полотном составляет 90 градусов и что доводчик установлен винтами регулировки к петлям и только после этого приступайте к обязательной регулировке Вашего доводчика .
