Насос малышок погружной. Особенности

Насос малышок погружной. Особенности

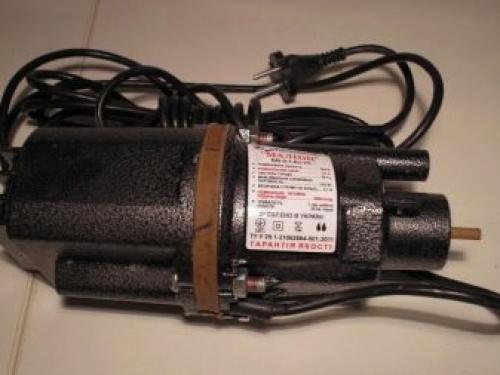

Погружной насос «Малыш» представляет собой вибрационное устройство с очень простой и недорогой конструкцией. Конечно, продуктивность данного насоса не слишком высокая, но зато у него есть множество других преимуществ. Например, данный насос сочетает в себе одновременно надежность и небольшую цену. Можно сказать, что соотношение его технических характеристик и цены одно из самых лучших на рынке.

Популярность «Малыша» в первую очередь кроется даже ни в его цене, а в его стабильности. Также он пользуется спросом по причине возможности создать на его базе полноценную насосную станцию, которая обеспечит автоматическое водоснабжение. Для этого необходимо всего лишь укомплектовать насос гидроаккумулятором, обратным клапаном, а также реле давления. За счет реле необходимый уровень воды в гидробаке будет поддерживаться автоматически.

Размеры насоса небольшие – до 255 миллиметров, а его вес не превышает 3,4 килограмма.

Несмотря на такие габариты, насос отлично справляется со многими задачами, среди которых:

• позволяет подавать воду из колодцев и скважин с внутренним диаметром от 8 до 11 сантиметров и глубиной до 40 метров;
• откачивает воду из водоемов, в которых температура воды составляет менее 35 градусов;
• перекачивает воду из открытых источников, которые размещаются на удалении свыше 100 метров от дома или участка;
• транспортирует воду из накопительной емкости в водопроводную систему в доме;
• позволяет поливать растения на участке;
• откачивает воду из подвалов при их затоплении;
• заполняет, а также позволяет слить воду из бассейнов;
• набирает воду в накопительные емкости;
• откачивает воду из новопробуренной или заиленной выработки.

Конечно, для продуктивной работы насоса необходимо, чтобы количество примесей с механическими частичками не составляло более 0,01 процента. В случае, если вода перекачивается из сильно загрязненных источников или песчаных рек, то следует использовать фильтрационную систему. Без фильтрации «Малыш» быстро сгорит.

Насос малыш характеристики.  Устройство, принцип действия и водяных насосов

Вибрационный насос Малыш рабочим узлом имеет мембранную камеру. Мембрана представляет собой эластичную перемычку. Питание насоса происходит от сети переменного тока частотой 50 Гц. Электромагнитные колебания с такой же частотой воздействуют при смене полюса на сердечник, заставляя его совершать колебательные движения в осевом направлении. При этом через поплавок сердечник соединен с мембраной. Увеличение объёма водной камеры создает разряжение, вода поступает. При сжатии – выдавливается через клапан. Конструктивно, впуск воды может быть сверху или снизу. Расположение забора определяет применение насоса.

Конструкция водяного насоса Малыш проста. Но для того, чтобы насос работал длительное время, его предлагается оснастить автоматикой:

• датчик сухого хода, позволяющий остановить работу в случае завоздушивания камеры или забития её песком;
• поплавковый выключатель, срабатывающий на заданном уровне;
• сетевой стабилизатор напряжения;
• термореле для исключения перегрева корпуса насоса;
• УЗО;
• обратный клапан;
• манометр;
• гидроаккумулятор.

Оснастка продлит срок эксплуатации, но добавит стоимость установки. В некоторых моделях необходимая аппаратура установлена, и чем богаче комплектация, тем дороже насос.

Вибрационный насос Малыш имеет несколько модификаций. Нижний забор воды выполнен на сериях Малыш и Малыш-К. Насос может использоваться для откачки емкостей с умеренно грязной водой или устанавливаться в колодцах и скважинах с внутренним сечением больше 100 мм.

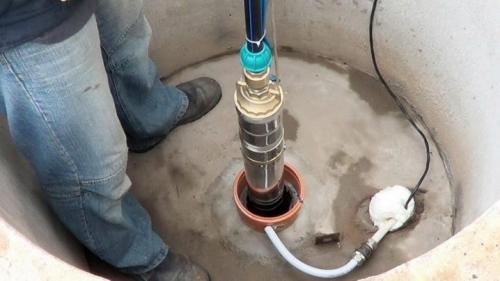

Нижний забор воды означает, что в некоторых случаях двигатель может работать в воздушном пространстве, и сильнее нагреваться. Поэтому Малыш-К оснащен встроенной защитой от перегрева. При использовании этих аппаратов следует учитывать возможность попадания в камеру большого количества песка в нижние отверстия при малом слое жидкости. Поэтому погружной насос для колодца Малыш устанавливают в метре от нижней границы водоприёмника на подвесе. При откачке из емкости должен быть контроль уровня, не помешает поплавковый выключатель.

Для водяных скважин лучше применять насосы с верхним забором воды, когда двигатель находится снизу, имеет лучшие условия работы. Всасывающее отверстие забирает чистую, не взмученную отсосом воду. При одинаковых технических характеристиках, насосы Малыш-М и Малыш-3 имеют меньший корпус в сечении. Их можно установить в обсадные трубы меньшего диаметра.

Технические характеристики насоса Малыш:

• производительность – 432 л/час;
• напор – 4 бара;
• потребляемая энергия – 245 Вт;
• вес – 3,5 кг;
• внешний диаметр гильзы – 100 мм;
• максимальная глубина установки – 40 м.

Малыш-3 имеет вес 3,2 кг, сечение 76 мм, при снижении сетевого потребления энергии до 160 Вт. При этом он может поднять воду с глубины 20 м.

К той же категории что насос Малыш относится Ручеек, белорусского производителя. Модель вибрационного погружного насоса Ручеек -1 соответствует Малышу-М, с верхним забором воды и с защитой от перегрева. Корпус насоса несколько массивнее, 4 кг, сечение 98 мм, что позволяет устанавливать его в обсадные трубы, больше 4 дюймов.

Ручеек-1М имеет нижний забор, это позволяет использовать инструмент в качестве дренажного, для осушения бассейнов с чистой водой. Стоимость белорусского насоса и его качество не отличается от российской модели.

Насос малыш для канализации. Руководство по эксплуатации электронасосов Малыш, Малыш-М, Малыш-3 (БВ0,12-40, БВ0,12-20. 2014 15:59

Электронасосы

Руководство по эксплуатации 70ТНП.000.000 РЭ

Уважаемый покупатель!

Если у Вас небольшой сельский дом или дача, небольшой приусадебный участок, то Вы сделали правильный выбор, купив один из самых неприхотливых и экономичных насосов.

Перед началом эксплуатации внимательно ознакомьтесь с настоящим руководством по эксплуатации.

Особое внимание обратите на предложения, выделенные крупным шрифтом.

В Н И М А Н И Е !

ПРИ ПОВЫШЕНИИ В ЭЛЕКТРОСЕТИ НАПРЯЖЕНИЯ СВЫШЕ ДОПУСТИМОГО НАСОС НАЧИНАЕТ ИЗДАВАТЬ РЕЗКИЙ МЕТАЛ- ЛИЧЕСКИЙ СТУК.

В ЭТОМ СЛУЧАЕ СЛЕДУЕТ ОТКЛЮЧИТЬ НАСОС ИЛИ ПРИНЯТЬ МЕРЫ К СНИЖЕНИЮ НАПРЯЖЕНИЯ.

К сведению торгующих организаций и продавцов:

• Предприятие гарантирует работоспособность насоса без проверки.
• При продаже насоса разрешается кратковременное включение его без воды в сеть на время не более двух секунд.

• ОПИСАНИЕИ РАБОТА

Назначение

Электронасосы бытовые вибрационные (далее насос) БВ 0,12-40 «Малыш» ,

«Малыш-М» предназначены для подачи воды из шахтных колодцев и скважин с внутренним диаметром более 100 мм, электронасосы БВ 0,12-20 «Малыш-3» - из шахтных колодцев и скважин с внутренним диаметром более 80 мм, а также из открытых водоемов температурой до 35 °С.

Насос может использоваться для полива приусадебных участков, садов, огородов.

Вода не должна содержать агрессивных примесей. Массовая доля механических примесей не более 0,01 %.

Насос, кроме этого, способен перекачивать воду на большие расстояния го- ризонтально (свыше 100 м), т.е. подавать воду из водоемов, расположенных на значительном расстоянии от мест использования воды.

Насос выпускается в исполнении:

- с нижним забором воды под торговым наименованием «Малыш», «Малыш» (п).

Насосы с термозащитой маркируются буквой «К» рядом с вводом шнура питания.

- с верхним забором воды под торговым наименованием «Малыш-М», «Малыш-М» (п), «Малыш-3».

Буква (п) в обозначении определяет материал проточной части- пластмасса.

Класс защиты от поражения электрическим током I или II. Максимальная рабочая глубина погружения насоса – 3 м.

Допускается увеличение глубины погружения, например при малодебитной скважине.

Степень защиты IPX8.

На насосы «Малыш» и «Малыш-М» Сертификат соответствия № ТС RU C-RU.АЯ45.В.00019. Действителен по 26.06.2018 г. и

Сертификат соответствия № ТС RU C-RU.АЯ45.В.00011. Действителен по 08.06.2015 г.

Выдан ОСП НП «Сертификационный Центр НАСТХОЛ».

На насос «Малыш-3»

Сертификат соответствия № ТС RU C-RU.АЯ45.В.00019. Действителен по 26.06.2018 г.

Выдан ОСП НП «Сертификационный Центр НАСТХОЛ».
