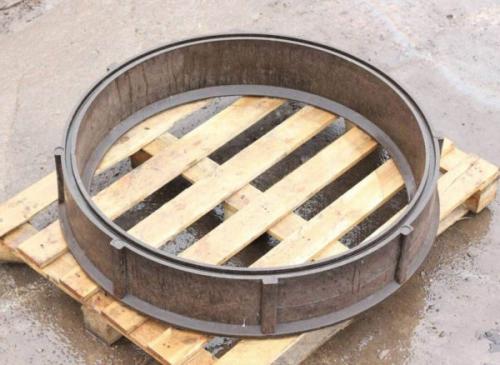

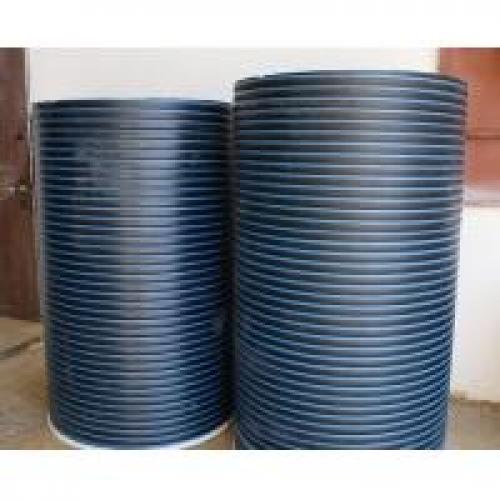

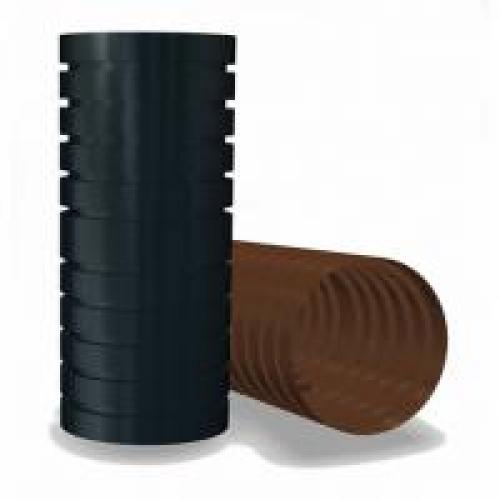

Отдельные пластиковые кольца используются для сборки единой конструкции шахты колодца. Они позволяют в самые короткие сроки произвести монтажные работы, при сокращении общих трудозатрат минимум вдвое.

Кроме того, хозяевам домов предоставляется возможность с помощью подобных пластиковых комплектующих обустраивать необходимые гидротехнические сооружения в достаточно сложных климатических условиях, а также во влажных грунтах, которые в зимний период в регионах с низкими температурами подвержены глубокому промерзанию. Такие условия негативно отражаются на других вариантах конструкций, особенно в тех случаях, когда они собираются из железобетонных колец. Даже не особо сильные подвижки в грунтовых слоях могут способствовать их сдвигу, что бывает чревато не только повреждением стен и нарушением герметичности шахты, но и выходом из строя дорогостоящего оборудования, установленного в колодце.

Современный тренд в быстром и качественном сооружении разнообразных колодцев – сборка из пластиковых колец

Разгерметизация стен колодца, используемого в качестве источника воды, задает высокую вероятность его быстрого загрязнения и прихода в негодность, вызывает необходимость проведения частых дезинфекций. Использование качественных колец, изготовленных из пластика, решает и эту проблему, так как существуют надежные способы соединения отдельных секций в единую герметичную конструкцию.

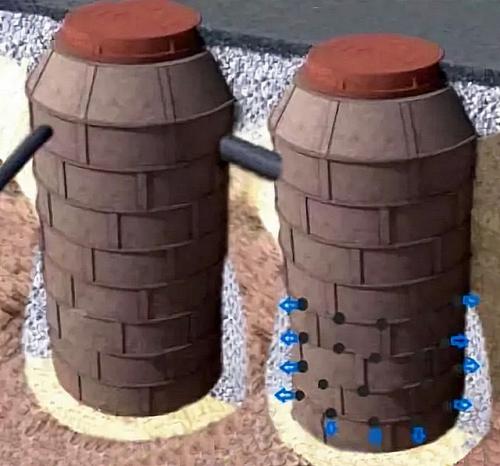

Двухкамерный септик из пластиковых колец — с герметичной емкостью для накопления и отстоя стоков, и с перфорированной — для вывода очищенной воды в дренаж.

Пластиковые кольца используются для обустройства шахт колодцев, предназначенных для следующих нужд:

• Для сооружения обычного водоразборного колодца, источника воды. Подходят для этой цели не все модели колец.
• Для сооружений камер локальный очистных сооружений – выгребных ям и септиков.
• Для накопительных колодцев системы ливневой канализации.

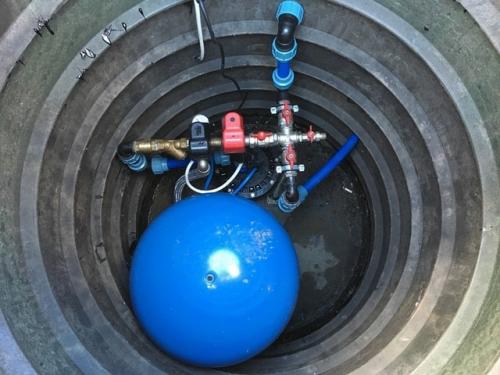

  Обустройство кессона для скважины с использованием пластиковых колец

• Для смотровых (ревизионных), колодцев в местах соединения потоков, поворотов, перепадов высот, на прямых участках на определенных расстояниях и т.п.
• Кессоны над скважиной для установки в них насосного оборудования автоматики, защиты скважины от атмосферных загрязнений.

Как видите, сфера применения очень широкая, охватывающая, пожалуй, все разнообразие гидротехнических сооружений в частном доме.

Пластиковые колодезные кольца размеры и цены. Пластиковые трубы и кольца для колодца питьевой воды

Внимание! применен фильтр

Цена Ⅰ: до 50 000 руб.	Общая сумма заказа не превышает 49 999 руб.
Цена Ⅱ: от 50 000 руб. до 150 000 руб.	Общая сумма заказа равна или более 50 000 руб. , но не превышает 149 999 руб.
Цена Ⅲ: от 150 000 руб.	Общая сумма заказа равна или более 150 000 руб.

При добавлении товара в корзину цены пересчитываются автоматически.
Внимание! Для определения категории цен стоимость доставки не включается в стоимость заказа.

Артикул: 01013

Крышка колодца d900

Диаметр: 900 мм;
Торговая марка: Rotoline;

Цена Ⅰ: до 50 000 руб. 3 780,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб. 3 500,00 р.

Цена Ⅲ: от 150 000 руб. 3 220,00 р.

Единицы измерения: шт.

Артикул: 01012

Доборный элемент d900 h1100

Диаметр: 900 мм;
Торговая марка: Rotoline;

Цена Ⅰ: до 50 000 руб. 8 640,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб. 8 000,00 р.

Цена Ⅲ: от 150 000 руб. 7 360,00 р.

Единицы измерения: шт.

Артикул: 01014

Колодец питьевой d950/900 h1500

Диаметр: 900 мм;
Торговая марка: Экосис;

Цена Ⅰ: до 50 000 руб. 15 120,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб. 14 000,00 р.

Цена Ⅲ: от 150 000 руб. 12 880,00 р.

Единицы измерения: шт.

Артикул: 01015

Колодец питьевой d850/800 h1500

Диаметр: 800 мм;
Торговая марка: Экосис;

Цена Ⅰ: до 50 000 руб. 15 120,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб. 14 000,00 р.

Цена Ⅲ: от 150 000 руб. 12 880,00 р.

Единицы измерения: шт.

Артикул: 01011

Колодец питьевой d900 h2200

Диаметр: 900 мм;
Торговая марка: Rotoline;

Цена Ⅰ: до 50 000 руб. 16 200,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб. 15 000,00 р.

Цена Ⅲ: от 150 000 руб. 13 800,00 р.

Единицы измерения: шт.

Бетонные кольца для канализации. Размеры канализационных ЖБ колец

Подключение к центральной канализации в частных домах зачастую невозможно ввиду отсутствия линии на улице или экономической нецелесообразности. В таком случае организуют септик объёмом, рассчитанным на количество пользующихся канализацией людей.

Видов септиков на рынке много. Есть даже активные аэротанки на аэробных бактериях. Но выгребные ямы из железобетонных колец до сих пор пользуются большой популярностью, так как остаются эффективными и доступными.

его невозможно назвать комфортным и современным. Обустройство инженерных систем – это первостепенная задача, которую решают ещё до установки фундамента.

Железобетонные переливные септики не теряют актуальности, так как за сравнительно небольшую цену эффективно справляются с очисткой и сбором сточных вод.

Ж/б кольца изготавливают методом заливки и вибрирования в форме с определённой толщиной стенок. Внутри бетонной массы размещена стальная арматурная сетка, увеличивающая прочность изделия.

Типы колец:

• Фальцевые кольца благодаря замковым соединениям плотно стыкуются друг с другом, что позволяет достичь большей герметичности в системе отстойной канализации. Это увеличивает сопротивление шахты давлению грунта и не даёт канализационным стокам просачиваться в почву.
• Сквозные канализационные кольца имеют плоский торец и гладкие стенки. Это самый недорогой вариант для канализации. При установке нужны дополнительные меры по герметизации стыков. Обычно применяют цементный раствор, который дополнительно укрепляет конструкцию и увеличивает её сопротивление давлению грунта.
• Доборные кольца – это изделия тех же классов, но меньшей высоты. Их задача – скорректировать высоту септика до определённого уровня.
• Фильтрационные кольца имеют на своих стенках сквозные отверстия (перфорацию). Применяют их для создания фильтрационных колодцев.
• Фасонные изделия – к этой группе относятся все дополнительные конструктивные элементы: сплошные плиты для установки на дно колодца, плиты с отверстием для установки крышки канализации.

Все ЖБИ, в том числе и фасонные, имеют заводскую маркировку по ГОСТ, состоящую из буквенной и цифровой частей.

Буквенная маркировка:

• кольцо стеновое – КС;
• плита перекрытия – ПП;
• плита днища – ПД.

Цифровая маркировка разделена на 2 части и пишется через дефис. Например, 10-8, где 10 – это внутренний диаметр бетонных колец для канализации (в данном случае 100 см), а 8 – это высота (80 см).

У некоторых изделий значения немного округлены.

Более точные данные в таблицах:

В некоторых случаях производитель добавляет в маркировку ещё один символ, обозначающий степень влагопроницаемости железобетонного изделия:

• Н – нормальное;
• П – пониженное;
• О – особо низкое.

Похожую маркировку имеют и плиты крышки и днища – 1ПП 15. 1 – это группа по несущей способности, ПП – плита перекрытия, 15 – внешний диаметр изделия.

Размеры крышек для бетонных колец:

Плиты днища:

Последняя цифра обозначает диаметр именно кольца, к которому крышка подходит. Сама же плита будет на 18-20 см шире.

Более точные размеры прописаны в паспорте изделия или в.

Плиты перекрытия под железобетонные кольца для канализации

Как правильно подобрать кольца и рассчитать их объём

Объём бетонных колец для канализации – это важный параметр изделия, который задаст производительность канализационной системы. Он указывается в таблицах и паспорте изделия, но и рассчитать его несложно, если документов под рукой не оказалось.

Чтобы найти объём цилиндра, необходимо перемножить его высоту с площадью основания, которое является кругом.

Площадь круга считают по формуле: S=πr², где π – это константа, приблизительно равная 3,14; r – радиус окружности. Если внутренний диаметр кольца 1 м, а высота 0,8 м, считаем: S = (0,5²*3,14)*0,8 = 0,628м³.

Считается, что на одного человека и его нужды требуется септик объёмом от 0,75 м³. Это значение условное. Фактическая цифра зависит от многих показателей, в том числе от типа почвы и объёма жидкости, который она может впитать себя за сутки.

Чтобы понимать, как правильно подобрать объём септика, необходимо знать принцип его работы. В любом случае лучше увеличивать рекомендуемый показатель в 1,5-2 раза, чтобы не столкнуться с проблемами при использовании.

Принцип работы однокамерного септика

Решающее значение для производительности септика имеет плотность почвы и её пропускная способность. Лучше всего вода уходит через песчаный и супесчаный грунт.

Если на участке преимущественно суглинок или глина, придётся чаще откачивать септик, так как вода через них практически не проходит. Через несколько лет, когда дно колодца заилится, он будет наполняться за считанные дни.

Железобетонные кольца для канализации в грунте

Принцип работы однокамерного септика предельно прост. Фактически это выгребная яма, внутри которой накапливаются стоки. Жидкая часть отходов впитывается в грунт, благодаря чему снижается скорость наполнения системы.

Перелив не даёт перейти туда жиру, плавающему на поверхности воды, и большинству твёрдых отходов. Если септик трёхкамерный, то по точно такому же принципу в третий колодец попадает только вода.

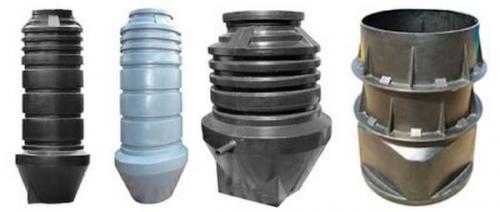

Пластиковые кольца для канализации. Область использования

У пластиковых колодцев много достоинств. Самое главное — они герметичны, не вступают в химическую реакцию с окружающей средой, медленно изменяют свои свойства. Плюсов добавляет небольшой вес (он же может быть и недостатком). Вот только монтировать пластиковые кольца для колодца не всегда просто и стоят они немало.

Форма, размер подбираются в зависимости от назначения

Полимерные колодцы можно использовать для различных нужд — от хранения питьевой воды, до организации дренажа и канализации. Пластмасса используется специальная, по характеристикам подбирается под область применения. Итак, вот где можно использовать пластиковые кольца для колодцев:

• Ливневая канализация .
• Дренажная система :
  • смотровые;
  • перепадные;
  • сборные.
• Канализация (накопительные и фильтрационные колодцы).
• Водопроводные системы.
• Для строительства кабельной канализации. Кабельные пластиковые колодцы позволяют получить доступ к силовым кабелям и кабелям связи проложенным в земле.

Кольцо колодца полимерпесчаное h-200мм d-1000мм

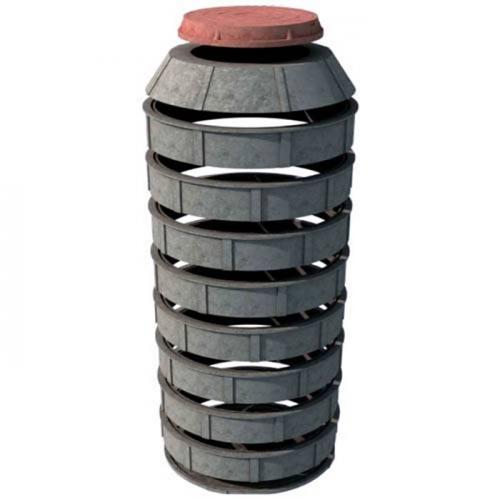

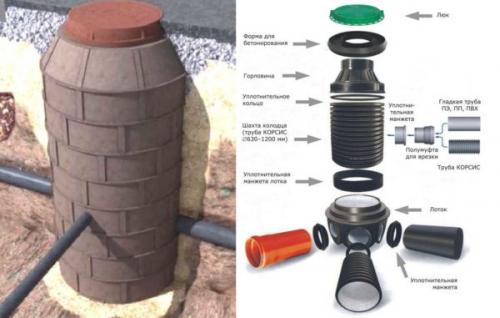

Принцип сборки герметичного пластикового колодца. Кроме колец, в комплект входят днище, конус и люк

Что можно причислить к плюсам использования пластика для колодцев? Первое — внутрь цельного корпуса не попадает влага ни в каком виде. Это актуально для питьевой воды. Для сбора сточных вод это тоже важно, как и то, что содержимое тоже ни в каком виде не попадет в окружающую почву. Если говорить о ливневке и дренаже, тут важно то, что стенки емкости гладкие, легко чистятся. И еще — пластик не вступает в реакцию ни с содержимым, ни с окружающей средой.

Для организации канализации на участке, удобнее использовать сборный канализационный пластиковый колодец

Еще одна область, где полезны будут пластиковые кольца для колодца — реставрация. Задача непростая и опасная. Работать в полуразвалившемся колодце, когда бревна почти сгнили или сдвинулись бетонные кольца, — это верх безрассудства. Восстановить его намного безопаснее и проще при помощи вставки из пластиковых колец из пищевой пластмассы. Минус этого решения — высокая цена и уменьшение полезного объема. Ведь вставка должна быть меньшего диаметра, плюс сделаны они с ребрами жесткости.

Пластиковые кольца для выгребной ямы. Цена пластиковых колец для канализации

Классификация изделий

Исходя из технических характеристик, ЖБИ кольца для канализации бывают:

• стеновыми (обыкновенными);
• доборными;
• замковыми;
• опорными;
• кольцами с крышкой либо дном.

Стеновое кольцо ЖБИ

Обыкновенные стеновые кольца производятся без вспомогательных крепёжных элементов. Они стыкуются друг на друге, а защита от водопроницаемости стыков выполняется посредством цементного раствора. Выбрав эти ЖБИ для колодца нужно знать, что показатель прочности перекрытия не будет высоким. Поэтому их не рекомендуется устанавливать в сейсмически активных зонах.

Доборные ЖБ элементы, в отличие от стеновых изделий, обладают нестандартными размерами и предназначены для нетипичных конструкций. Для получения нужной величины необходимо просто состыковать обыкновенные изделия с доборными элементами. Замковые железобетонные кольца обладают 4-мя выступами сверху и 4-мя пазами снизу. Это обеспечивает плотную и устойчивую стыковку во время сборки и исключает смещение шахты в горизонтальной плоскости.

При заполнении цементным раствором канавки в верхней части и укладки сверху резинового уплотнителя повышается герметичность конструкции. Опорные кольца нужны для дальнейшего устройства люка и монтируются непосредственно перед плитой перекрытия. А ЖБИ с дном или крышкой похожи на стеновые элементы, но обладают, соответственно:

• дном;
• крышкой.

Размеры бетонных колец для канализации, с которыми выпускаются изделия:

• высота – 600, 900 и 1500 мм;
• объем изделия зависит от сочетания типоразмеров.

Заводы-изготовители также выпускают ЖБ изделия с размерами по индивидуальному заказу.

Подборка вопросов

• Михаил, Липецк — Какие диски для резки металла использовать?
• Иван, Москва — Какой ГОСТ металлопроката листовой стали?
• Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
• Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
• Валерий, Москва — Как выковать нож из подшипника своими руками?
• Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Технические характеристики железобетонных колец для канализации

Для частного строительства рекомендуется применять кольца ЖБИ канализационные марки КС, размеры для дачи которых могут быть 70 см, 100 см, 150 см и 200 см в диаметре.

Следующим показателем кольца ЖБИ размеров является их высота, которая не связана с диаметром и может быть 60 см или 90 см.

А вот стоимость таких ЖБИ изделий с диаметром, как раз, и взаимосвязана, т. е., меньший диаметр — меньше цена и т. д. Кстати, цифры в маркировке показывают диаметр, например, КС-20-9 имеет диаметр 2 м и высоту 90 см или 900 мм

Таблица покажет вам зависимость стоимости от технических данных

Как видите, чем больше диаметр, тем дороже цена. Если взять КС 10 — 6, например, то тут стоимость будет значительно дешевле, а именно, 1000 — 1300 рублей.

Как рассчитать объём канализационного кольца и от каких величин он зависит?

Исходя из главных показателей размеров, мы можем определить, что их величины и составляют формулу вычисления объёма железобетонного кольца.

Надо узнать общий объём самой ямы, для этого:

Точное число жителей дома * дневная норма воды (л/чел) * 3 (время переработки стоков в сутках) = объём колодца.

Пример: 5 * 200 (установленная норма) * 3 суток (константа) = 3 м3.

Внутренний объём считаем по формуле:

V=R2*h*П,

где V — объём,

R2 — радиус кольца,

h — высота,

П = 3,14 (пи).

Обычно сливную яму делают глубиной около трёх метров. Из этой величины вычитаем 0.7 м и получаем показатель высоты кольца.

Для того, чтобы узнать радиус, вспоминаем математику и делаем обратный расчёт, т. е: R2=V/П/h.

В нашем случае это будет изображаться так: R2 = 3 м3 : 3,14 : 2,3 м = 0,65 м.

Отсюда мы видим, что ЖБИ кольцо надо покупать диаметром 130 см, а выше было показано, что таких показателей нет — значит, путём исключения, выбираем изделие, у которого показатель = 150 см.

Монтаж ЖБИ колец

Установка канализационных колец начинается с рытья ямы для колодца, что можно делать спецтехникой или своими силами при помощи лопаты. Тогда лучше позвать несколько человек, чтобы сэкономить время.

Зная объём и другие показатели, роем котлован, но по высоте и диаметру делаем его больше на 0.5 м.Дно колодца трамбуем и засыпаем песчаную подушку 8-10 см, на которую кладём ЖБИ плиту или заливаем бетонным раствором.Опускаем осторожно первый ЖБИ элемент на высохший бетон и цементируем его соприкосновение с дном.Подводим сливной патрубок к подготовленному заранее отверстию.Опускаем все требующиеся кольца по очереди, каждый раз бетонируя места соприкосновений.Желательно провести внутреннюю гидроизоляцию тоже, а потом уже накрыть плитой и соорудить в ней люк.

Чтобы скрепить некоторые ЖБИ кольца для канализации, применяют скобы из металла.

Нюансы

 Существует различие армированного бетона по типу изготовления:

• Монолитный — применяют для сооружения больших объектов путём заливания арматурного каркаса бетоном по заданному периметру.

Источник: https://stroyvsepodryad.info/novosti/kolca-dlya-kolodcev-plastikovye-plastikovye-kolca-dlya-uglubleniya-kolodcev

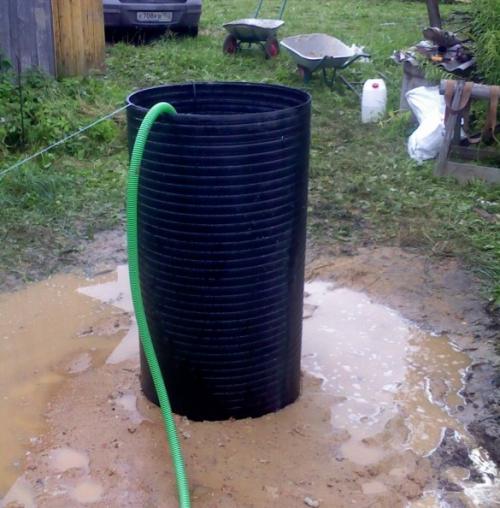

Пластиковые кольца для колодца. Пластиковые кольца для углубления колодцев

Углубить старый колодец железобетонным кольцом стандартного диаметра у вас не получится (уж очень прочно старые ЖБ кольца «прирастают» к окружающему грунту). Использовать кольца меньшего диаметра тоже не всегда сподручно: ЖБ кольца – это тяжелый и достаточно хрупкий материал. Сколько неудобств во время транспортировки и выполнения монтажных работ они доставят незадачливому покупателю – догадаться нетрудно. Зато проблема легко решается применением специальных полимерных колец серии «ЭКОСИС».

Речь идет о пластиковых изделиях, предназначенных для комплексной реставрации, герметизации или углубления водозаборных питьевых колодцев. Также пластиковые кольца «ЭКОСИС» очень удобно использовать для строительства новых колодцев. Эти изделия изготовлены из спиральновитой трубы, позволяющей создавать колодцы стандартных размеров: с внутренним диаметром 800 и 900 мм и толщиной стенки – 25 мм. При этом кольца «ЭКОСИС» имеют резьбовые соединения, что позволяет создавать на их основе колодцы любой глубины.

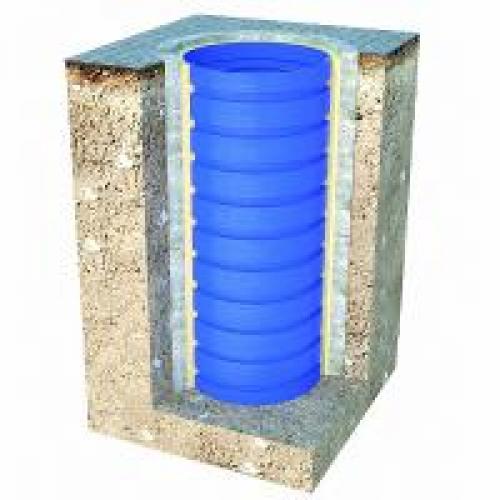

После установки колец свободное пространство между стенками шахты (стенками старого колодца из ЖБ колец) заполняется щебнем, речной галькой или песком. На дне колодца также создается фильтрующая отсыпка из перечисленных выше материалов. Герметичность резьбовых соединений обеспечивается влагостойким силиконовым герметиком, который наносится непосредственно на резьбу перед скручиванием двух сопрягаемых колец. Если же по каким-то причинам вам необходимо усилить герметичность соединения, то после скручивания резьбы стыки обтягиваются термоусадочной лентой или провариваются экструдером.

Пластиковые кольца серии «ЭКОСИС» позволяют в кратчайшие сроки создать новый или же отреставрировать старый колодец, затратив на это минимум времени, денежных средств и собственных сил.
