Распределительный щиток для автоматов сборка. Виды электрощитков

Распределительный щиток для автоматов сборка. Виды электрощитков

По происхождению распределительные щитки делятся на собранные самостоятельно и производственного изготовления — оба вида комплектуются под определённые системы электроснабжения квартир.

Готовые щитки производятся предприятиями, специализирующимися на электромонтаже. Если приобретаемое в магазине готовое изделие имеет сертификат, можно не сомневаться в качестве его комплектующих и сборки, но выбранный щиток должен соответствовать системе электроснабжения квартиры по всем параметрам.

Приобретать и устанавливать щитки сомнительного происхождения опасно – велика вероятность неотключения поврежденной цепи автоматически. Доверять безопасность жилья лучше проверенным производителям, например, ABB (Швеция-Швейцария), Makel (Турция), IEK (Россия), FOTKA (Греция). Но, чтобы быть уверенным в успешной установке своими руками даже высококачественного щитка, нужны опыт выполнения таких работ или помощь консультанта-профессионала.

Использование безымянной продукции китайского и турецкого производства следует исключить — экономия на безопасности не допустима. Кроме того, даже при качественных комплектующих такие мини-боксы часто бывают хрупки, а изделия белого цвета через несколько месяцев желтеют.

Самостоятельная сборка распределительного щитка производится из комплектующих с необходимыми параметрами — по схеме, выполненной под конкретную систему электроснабжения. Приобретается мини-бокс нужных габаритов и конструкции, в котором компонуются и монтируются необходимые комплектующие.

По материалу изготовления корпусы для щитков делятся на пластиковые, металлические и комбинированные. Для квартиры больше подойдёт мини-бокс из пластика – лёгкое изделие эстетичного исполнения, не требующее заземления .

При выборе распределительного щитка из нескольких равноценных вариантов лучше отдать предпочтение изделию с прозрачной дверцей мини-бокса, позволяющей и в закрытом состоянии контролировать состояние автоматов визуально.

Мини-боксы должны иметь достаточную степень защиты от влаги и пыли, которая указывается в техническом паспорте изделия. Для установки в квартирах пригодны корпусы с классом защиты IP21, IP31 и IP32.

По способу установки мини-боксы подразделяются:

• наружные (накладные, навесные) – удобные при наружной проводке и в деревянных домах, простые в установке, но занимающие определённый объём;
• встраиваемые – более эстетичные (монтируются заподлицо стене), но сложные в установке, так как требуют устройства монтажной ниши.

Щиток распределительный электрический. Схемы распределительных щитов электропроводки

Вступление

Предлагаемые визуальные схемы распределительных щитов предназначены для стандартной квартиры, частного жилого дома, городской квартиры улучшенной планировки.

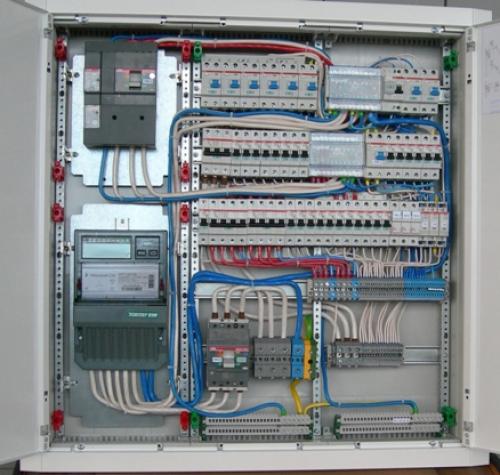

Элементы распределительного щита

Прежде, чем посмотреть, cхемы распределительных щитов электропроводки немного общих понятий об отдельных элементах, из которых собирается распределительный щит.

• Вводной автомат защиты-общий автомат защиты для всей электропроводки помещения.К нему подключается вводной питающий кабель.
• Устройство Защитного Отключения (УЗО) — электротехническое устройство разрывающее электрическую сеть в случае утечки тока через повреждения изоляции кабеля. Предназначен для защиты людей и предотвращения пожаров.
• Дифференциальный автомат защиты-комплексное электротехническое устройство объединяющее в себе автомат защиты и УЗО.
• Автоматы защиты групповых линий электропитания-однополюсные автоматы защиты.предназначенные для разрыва электрической цепи в случае перегрузки или короткого замыкания(короткое замыкание-прямое соприкосновение рабочего фазного и нулевого проводников)
• Дин-рейка (шина крепления автоматов защиты-специальная металлическая пластина, которая устанавливается на корпусе распределительного щита, и на которой устанавливаются все устройства автоматической защиты.
• Соединительные клемники. Это коммутационные устройства, которые позволяют соединять вместе, провода одинакового назначения. Иначе их называют шинами. Различают нулевые рабочие шины, шина заземления.
• Распределительные шины для соединения автоматов защиты. Это специальные устройства, иначе их называют «гребенки». Автоматы защиты устанавливаются в распределительном щите в ряд. При помощи «гребенки» можно легко и очень надежно соединить ряд автоматов защиты по входному клемнику.

Распределительный щит для электропроводки. Организация точки ввода

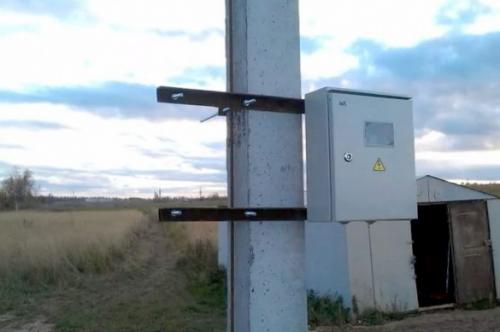

В процессе подключения от уличного щита учета электроэнергии (ЩУ), расположенного на отводной опоре ЛЭП, к распределительному щитку (РЩ), смонтированному в помещении, ведется кабельная линия (подземная или воздушная).

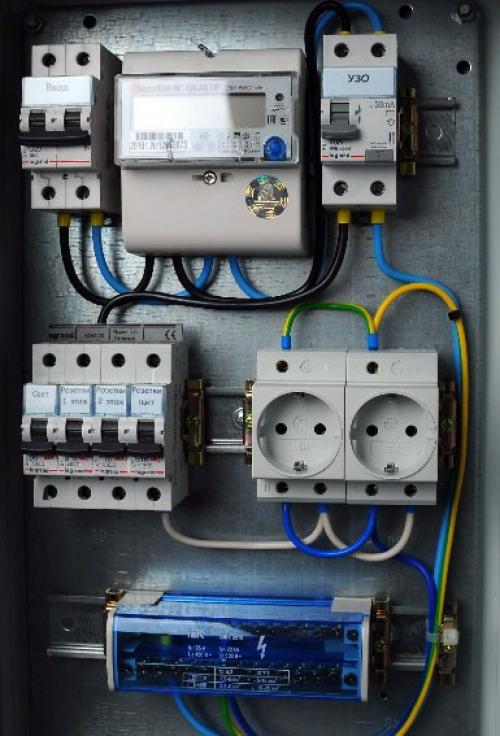

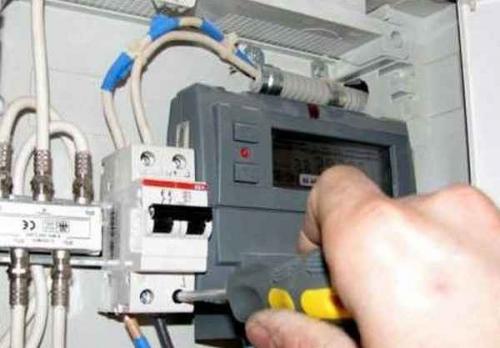

В щите учета (ЩУ), зачастую, находится только вводной автомат и прибор учета электроэнергии. В распределительный щиток (РЩ), который устанавливается непосредственно в доме, монтируются автоматы защиты, устройства защитного отключения и другие элементы, о которых речь пойдет ниже.

В отдельных случаях оборудование для ЩУ и РЩ может быть установлено в одном корпусе.

Рабочие параметры оборудования, устанавливаемого в щиток учета, его перечень и количество – все это должно быть прописано в проекте электроснабжения (или, по крайней мере, должно быть рассчитано профильными специалистами). Но есть требования, которые предъявляются непосредственно к конструкции электрического щита.

Сергей Савельев Руководитель технического отдела Группы Legrand в России

Конструкция электрического щитка должна обеспечивать удобство подвода питающего кабеля, в нем должны присутствовать нулевые шины и шины заземления. При этом электрический щит должен обладать внутренним пространством, достаточным для размещения многочисленных отходящих кабелей, и его запасом, необходимым для возможного расширения и модернизации электроустановки.

Добавим, что корпус щитка должен быть устойчив к воздействию огня или быть изготовлен из самозатухающего материала. При этом он обязан надежно защищать встроенное оборудование от возможных повреждений. Против предумышленных повреждений поможет встроенный в дверь или ручку щитка замок, а защиту от воздействия пыли и влаги гарантирует указанная в спецификации степень защиты IP. Если щиток предполагается установить на улице или в помещении, где необходима повышенная защита от влаги, пыли и механических повреждений, то лучше отдать предпочтение щиткам класса IP65 –IK09.

Для того чтобы в процессе подключения избежать разногласий со специалистами энергоснабжающих компаний (требования которых зачастую противоречат друг другу), одновременно с архитектурным проектом следует разработать и согласовать проект электроснабжения.

Если точка подключения организована в соответствии с требованиями согласованного электропроекта, проблем в процессе подключения и дальнейших проверок со стороны контролирующих организаций у владельца участка, как правило, не возникает. Следовательно, труд, связанный с установкой и комплектацией электрического щитка, не окажется напрасным.

Поговорим о том, какова должна быть комплектация домашнего распределительного щита .

Правильное подключение автомата сверху или снизу. Что будет, если подключить автомат снизу вверх

Что будет, если подключить автомат снизу вверх

Сталкивались ли вы когда-нибудь друзья с «неправильным» подключением автоматических выключателей, то есть, снизу вверх. Уже давно существует легенда о подключении автоматов только сверху, однако никто толком так ничего объяснить и не может, почему именно так, и что будет, если автомат подключить снизу.

Одни говорят, что автоматический выключатель в таком случае не сумеет сработать, другие же утверждают, что при подключении автомата снизу увеличивается дуга между контактами. Так ли это на самом деле? Почему подключение автомата снизу вверх, это всего лишь очередной миф, да и только.

Что будет, если подключить автомат снизу вверх

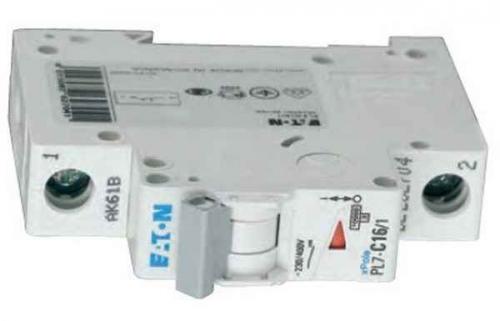

На крышке автоматического выключателя, там, где контакты, имеется маркеры (1 и 2). То есть, единица, это так сказать вход кабеля, а двойка его выход в сеть квартиры. Но если мы перевернём автомат вверх тормашками, и подсоединим его, то увидим, что абсолютно ничего не изменится, и автоматический выключатель также само будет работать исправно.

Ничего и никакая дуга между контактами при этом не увеличивается, а автомат при отключении будет отсекать напряжение. Получается что подключение автомата только сверху вниз, и никак по-другому, не что иное, как очередная легенда от горе электриков.

Что на этот счет говорится в ПУЭ

В правилах устройства электроустановок нет чёткой инструкции, как именно должен подсоединяться автоматический выключатель, сверху вниз или же наоборот. Тем не менее, производитель автоматического выключателя зачем-то нанёс на изделие маркировки и надписи, а, следовательно, у автомата всё-таки есть верхняя часть и нижняя.

Соответственно никто не будет ставить автоматический выключатель верх тормашками, если этого только не требует какая-то конкретная ситуация. То есть, возможно, кабель ввода заходит снизу, а в квартиру уходит сверху. В таком случае понадобится, чтобы не обводить провода, подключить автомат снизу вверх.

Поэтому верхнее подключение пакетников, это, скорее всего эталон, чем правило. Можно подсоединять автомат как угодно, и он будет при этом работать, конечно же, при одной оговорке, если сам автоматический выключатель в рабочем состоянии.

Также, чтобы исключить путаницу проводов, всё-таки принято подключать автоматы сверху вниз. В таком случае при ремонте, электрику проще разобраться, что куда идёт и к чему подсоединено.

Из всего вышесказанного становится понятным:

• Что нижнее подключение автоматического выключателя ни к чему плохому не приводит. И если этого требует монтаж, то автомат можно всё-таки подключить снизу вверх.
• При нижнем подключении автомата он все также будет срабатывать;
• Ничего там не увеличится, дуга между контактами и т. д., при коротком замыкании и при перезагрузке устройство выключится.

Друзья! А что скажете вы по поводу подключения автоматов? Возможно, в вашей практике вы уже сталкивались с подобным явлением, когда автоматический выключатель был подключён снизу вверх. Возможно, были и какие-то негативные моменты, связанные с этим, о которых важно знать всем.

Распределительный шкаф электрический. Зачем нужен электрический распределительный шкаф: монтаж и применение

Электрический распределительный шкаф используется для установки в нем различного электротехнического оборудования (шины, клеммы, предохранители, УЗО) низкого напряжения (до 1000 В).

Основная задача – принять и раздать электроэнергию для дальнейшего использования.

Конструкция

Шкаф распределительный выпускается в едином металлическом или пластиковом корпусе. Внутри есть специальные места для установки автоматизированных систему управления (АСУ), а между ними установлены изоляционные перегородки. Сверху и снизу корпуса расположены отверстия, через которые будет подводиться провода, все зависит от типа и назначения шкафа.

В любом таком оборудовании есть противоаварийная автоматика, чтобы исключить риск повреждения электроники. Некоторые конструкции могут иметь специальные устройства блокировки доступа к определенной аппаратуре. Открытый доступ к счетчику электроэнергии, но остальное доступно только для рабочих, у которых есть ключ.

Если необходимо обслуживать большой участок электрической сети, то приобретается несколько распределительных шкафов. Это позволяет не отключать всю электроэнергию сети при неисправности одного распределительного шкафа.

Процесс установки

Размещается коробка на полу или в стене, но шкафы бывают перегружены, безопаснее и проще устанавливать на пол, на уже прикрепленном листе металла. Максимальная высота установки не должна превышать 2000 м над уровнем моря, и размещаться в проветриваемом месте. Шкаф АСУ ТП не должен находиться рядом с взрывоопасными и легковоспламеняющимися материалами. Монтажом шкафа должен заниматься только квалифицированный персонал. Устранять аварию должна специальная выездная группа.

Какие особенности применения

Распределительные шкафы применяются в областях промышленности, где нужна электроэнергия: металлургия, сельское хозяйство, коммуникации и связь, станкостроение и приборостроение. В первую очередь требуется надежность и бесперебойность электросети, что и должны обеспечивать АСУ ТП. Также нужно обеспечение распределённой электроэнергии, контура заземлений на каждой контрольной точке, удаленный доступ ко всей системе, доступ ко всем данным сети, возможность автоматического, полуавтоматического и ручного управления системой.

В заключение стоит отметить, что верная установка системы автоматизации во многом зависит от типа помещения и специализации монтажа. Не стоит забывать о климатических условиях и иных возможностях повреждения распределительного шкафа.

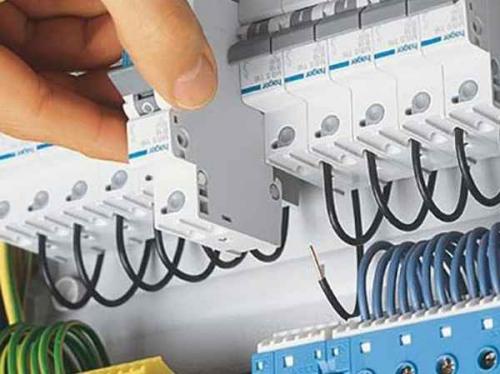

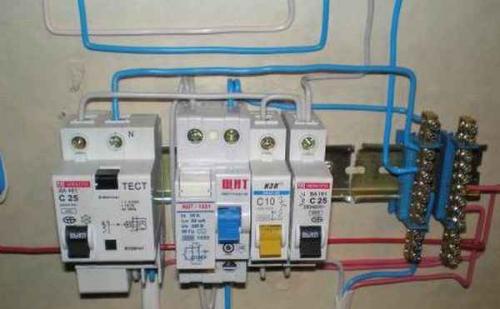

Как правильно соединить автоматы в щитке между собой. Подключение автоматов в щитке: вход сверху или снизу

Первое с чего бы начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный.

На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форуме куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании  ПУЭ пункт 3.1.6.  сказано:

3.1.6. Автоматические выключатели и предохранители пробочного типа должны присоединяться к сети так, чтобы при вывинченной пробке предохранителя (автоматического выключателя) винтовая гильза предохранителя (автоматического выключателя) оставалась без напряжения. При одностороннем питании присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам.

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем УЗО, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

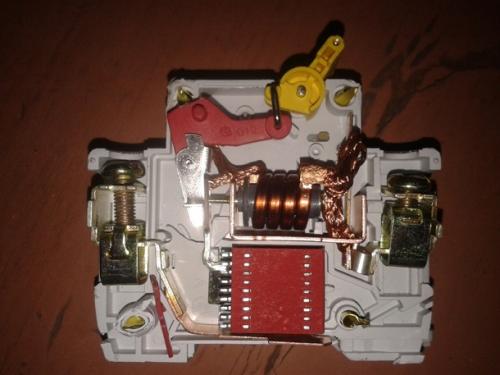

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например, автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Распределительная коробка. Как правильно смонтировать распределительную коробку

При планировании энергоснабжения на объекте, одним из важных вопросов является экономия материалов. Прокладка отдельной питающей линии от автомата защиты до каждого потребителя нерациональна, поэтому на силовой магистрали выполняются узловые точки и разветвления проводов. На каждом дополнительном соединении требуется установка распределительной коробки.

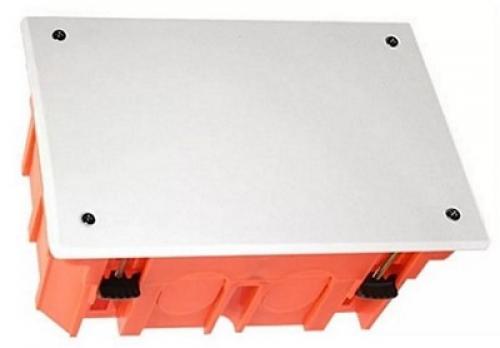

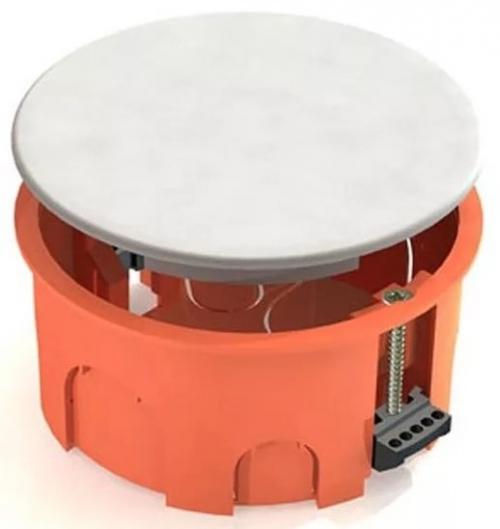

Что такое распределительная (распаечная) коробка

Это электротехническое изделие, представляющее собой замкнутый корпус, выполненный из металла или диэлектрического материала. Второй вариант предпочтительнее, при условии, что материал достаточно надежный с точки зрения пожарной безопасности. То есть он должен быть негорючим, или, как минимум, не поддерживать горение.

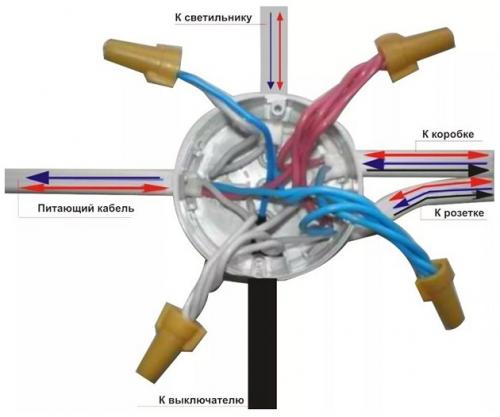

Внутри производится соединение силовых кабелей и питающих проводов для потребителей или коммутационных устройств. Распаечная коробка должна обеспечивать защиту внутренних соединений от попадания пыли, влаги, посторонних предметов. Кроме того, изделие предотвращает случайное прикосновение к оголенным участкам электроцепи (токоведущим шинам, контактам).

Форма коробки, равно как ее размеры не регламентируется — формат изделия выбирается исходя из условий монтажа. Однако производители придерживаются определенных стандартов, для совместимости с различной фурнитурой и комплектующими.

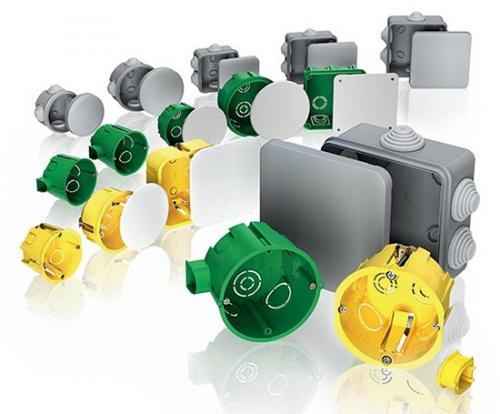

Виды распред коробок

По материалу корпуса коробки делятся на:

1. Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
2. Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.

По условиям монтажа:

1. Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки.Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие.С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.

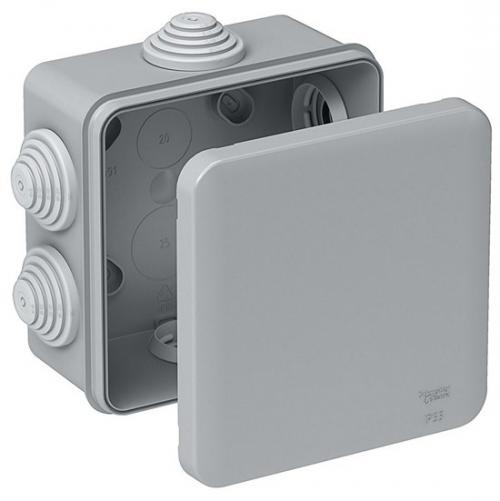

2. Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее.Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.

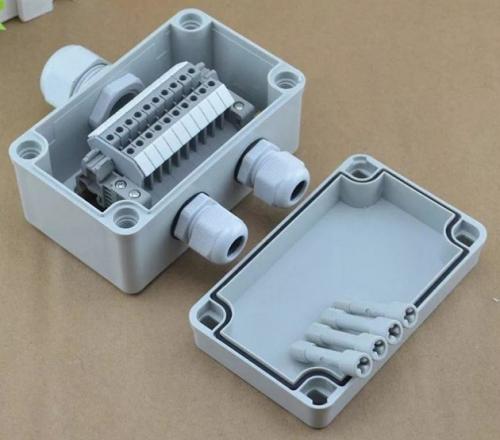

3. Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.
4. Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.
