Автоматические распашные ворота несложны в монтаже и удобны в эксплуатации. Главная их особенность — необходимость свободного пространства для открывания. Для каркаса конструкции понадобится металлический профиль, который затем можно обшить панелями из дерева или металла. Также можно сделать кованые ворота — такой вариант дороже по цене, но смотрится очень красиво и подчеркивает статус владельца дома.

Чтобы сделать автоматические распашные ворота в гараж или на территорию, понадобятся опорные столбы, на которые устанавливаются крепежные петли. Опорные столбы из стальных труб можно заменить П-образным каркасом, который имеет меньший вес и проще в установке. По бокам и в центре монтируются упоры, затем вешаются створки ворот. Особое внимание нужно уделить установке электрических приводов — для распашных ворот их понадобится два. Фиксируются приводы на столбах и воротах при помощи кронштейнов. В завершение останется приобрести лишь засов и ручки для открывания.

Для фиксации створок применяются петли, которые идут в комплекте с воротами. Именно они отвечают за плавность открытия ворот. Чем тяжелее и больше створки, тем больше потребуется петель.

Створки изготавливаются из панелей, которые крепятся на специальный каркас. Они могут быть сплошными или комбинированными — из дерева, сэндвич-панелей, алюминиевого профиля или металлоштакетника. Важная деталь: все металлические детали ворот должны быть покрыты антикоррозийными составами, чтобы служить долгое время.

Для автоматизации ворот понадобится электрический привод, а также крепежи к нему. Лучше, если эти детали будут от одного и того же производителя — это гарантия 100% совместимости и исправности работы. Удобно то, что у многих производителей есть уже готовые комплекты, в которые входит все необходимое.

Ворота для гаража подъемные. Принцип работы поворотно-подъемных ворот

Главное преимущество поворотно-подъемной конструкции – достаточно простой механизм действия. Среди составляющих элементов выделяют раму, полотно и направляющие, которые обеспечивают движение вокруг своей оси. Таким образом, ворота изменяют свое положение с вертикального в горизонтальное.

В качестве основы используется стальная рама, которая монтируется в гаражный проем или за ним. Это и есть ведущая часть ворот. Если ее изготовление производят самостоятельно, то для этого используют металлические трубы с прямоугольным сечением.

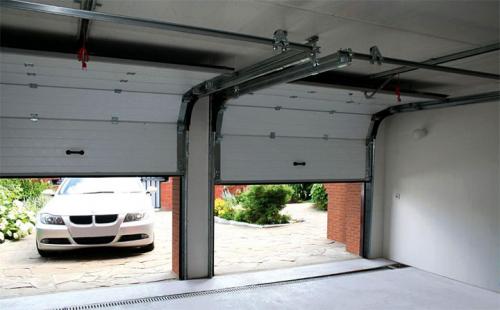

Подъемно-секционные ворота гаража на две машины

В момент открытия ворот задействуются подъемные рычаги, а также роликовый механизм, который обеспечивает движение ворот по направляющим, фиксируя их в верхней точке. Вся нижняя часть полотна при этом поднимается, образуя под потолком некое подобие козырька. В таком положении компенсационные пружины максимально свободны, в то время как при закрытых воротах они натянуты.

Выделяют два типа открывающего механизма: шарнирно-рычажный и на противовесах. Первый вариант проще и в то же время надежнее. Он очень популярный в использовании, так как лишен опасности блокировки системы и обеспечивает простое движение полотна по необходимой траектории. При этом главными требованиями к системе можно назвать регулировку натяжения пружин и качественную установку направляющих, монтаж которых должен быть произведен с высокой точностью.

Второй вариант, основанный на противовесах, устроен следующим образом: специальный трос крепится к нижним углам рамы и проходит через специальный блок и противовес, который устанавливается на противоположной стороне лебедки. Такая система предпочтительнее, если речь идет о серьезном весе ворот.

Ворота гаражные. Изготовление и установка ворот для гаража своими руками

При строительстве гаража всегда на первом месте стоят его защитные функции, прочность материалов и механизмов.

Он должен быть устойчивым к взлому, чтобы не пустить непрошенных гостей.

Гаражные ворота — это ключевое звено в защите автомобиля от угона или порчи. Даже малейшая ошибка в монтаже со временем может сыграть с владельцем злую шутку. Поэтому к их установке нужно отнестись с максимальной ответственностью, внимательностью.

Пользователи часто ищут:

• Каркас ворот из профильной трубы

Варианты конструкций гаражных ворот

В зависимости от способа открывания, принципа работы створок ворота бывают нескольких типов.

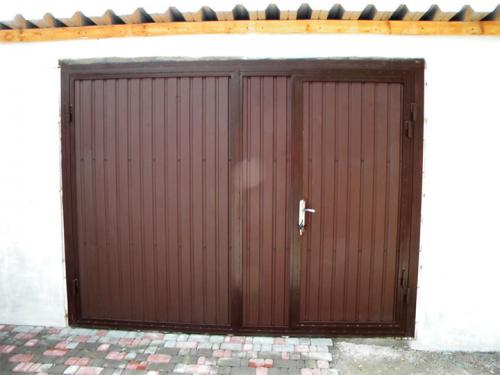

Распашные

Традиционный для частного сектора формат ворот в гараже.

Распашная конструкция хороша следующим:

1. Монтаж, стройматериалы и фурнитура в разы дешевле, чем у других видов.
2. Их удобно утеплять, что позволяет сохранять тепло внутри помещения даже зимой.
3. Такие ворота несложно сделать самому.
4. Для установки не требуется много пространства.
5. Возможен монтаж электрического двигателя для подключения автоматической системы управления воротами.

Делают одну или две створки. Открывать их можно как наружу, так и внутрь (на выбор хозяина).

Недостатком считается то, что зимой придется расчищать въезд от снега.

Подробную инструкцию по.

Откидные (подъемно-поворотные)

На вид это цельный щит из профилированного, железного или стального листа, который полностью закрывает дверной проем.

При открытии створка поднимается, делает поворот под прямым углом и заезжает под потолок гаража горизонтально.

Регулируется работа системой рычагов, электродвигателем и редуктором.

Пользователи отмечают достоинства таких ворот:

• надежные;
• не занимают свободного пространства;
• поддаются теплоизоляции;
• автоматизируются.

Но и минусов ус поворотным механизмом достаточно.

• Не подходят для частой эксплуатации.
• Уменьшают высоту проема в среднем от 20 до 30 см.
• Важна точность установки, поэтому рисковать делать их самому не стоит .

По этим причинам откидные ворота не столь популярны среди домовладельцев.

Откатные

Состоят из одной створки. Фиксируются к направляющему верхнему профилю. Работают за счет движения роликов по нижнему рельсу.

При открытии ворота механическим (вручную) путем или с помощью дистанционного управления (автоматика) откатываются по направлению вдоль стены.

Плюсы:

• Откатные ворота обладают повышенной взломостойкостью.
• Во время работы не занимают свободного места.
• Могут быть автоматизированы.
• Открытие не зависит от наличия снега на участке.

Минусы:

• Существенный недостаток в том, что стена, по которой смещается створка, должна быть больше по ширине, чем сама створка.
• При интенсивном использовании отмечается быстрый износ набора роликов.

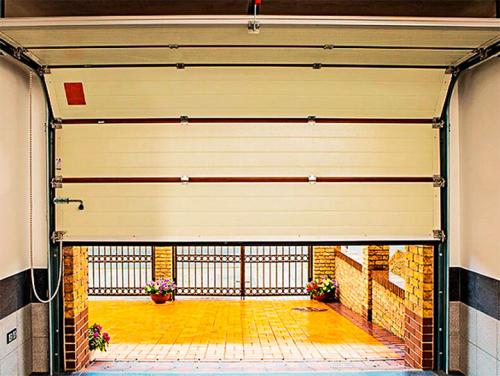

Раскладные (подъемно-секционные)

Насчитывают несколько горизонтальных секций, соединенных между собой петлями. Подъемный механизм расположен на потолке помещения.

Материал секций – сэндвич-панели.

При открытии створка поднимается вверх по направляющим профилям, расположенным по бокам, и фиксируется в горизонтальном положении на потолке.

Простой конструкцию назвать сложно. ЭТО не самый лучший вариант самодельных ворот. Монтаж рекомендуется заказывать у специалистов.

Из плюсов таких дверей:

• автоматизированная система управления;
• аккуратный внешний вид;
• шумоизоляция;
• теплоизоляция;
• экономия свободного пространства;

Из минусов:

• высокая цена материалов, установки;
• плохая устойчивость к взлому.

Секционные ворота нуждаются в постоянном уходе, что включает смазку направляющих профилей, петель. Периодически необходимо проверять исправность автоматики.

Гаражные ворота подъемные автоматические. Основные виды подъёмных ворот

Конструкция гаражных ворот подъемного типа легко и просто выполняет свое основное назначение, кроме того, она обладает рядом важных достоинств, перед иными разновидностями въездных конструкций.

Достоинства:

• нет необходимости оставлять отдельное место для створок, полотно просто уходит в специальное место, обустроенную под потолком;
• система отличается целостностью, потому полностью защищает от незаконного проникновения злоумышленников;
• чтобы вся система идеально вписалась в существующий интерьер, могут применяться разные виды отделки;
• систему разрешается утеплять пенополистиролом, для того, чтобы не пустить внутрь холод, сберечь тепло;
• можно оснастить систему оборудованием для автоматического управления;
• разрешено применять гаражах для одной или нескольких машин.

Нельзя не отметить несколько недостатков данной системы:

• возможность проведения установочных работ только в проемах, имеющих форму прямоугольника;
• поломка части или всего цельного полотна требует его полной замены, небольшой ремонт здесь невозможен;
• нахождение створки в открытом виде, снижает уровень высоты проема;
• механизм выдерживает определенный уровень нагрузки, то нужно учитывать, собираясь утеплять конструкцию;
• монтаж не отличается особенной простотой.

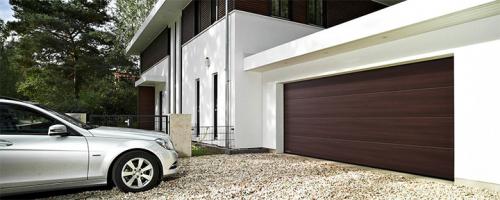

Подъёмно-секционные

Подъемно складные ворота напоминают своим внешним видом рулонные, единственным отличием является размер секций. У подобного устройства они могут варьироваться в пределах 30-50см, двигаются по заранее зафиксированным направляющим рельсам. Между собой эти элементы соединяются креплениями подвижного вида.

не могут быть установлены, если под потолком нет места, куда будет подниматься полотно.

Важно! Основным преимуществом системы является тот факт, что установка конструкции не требует наличия особых навыков, главное, правильно собрать всю систему.

Подъёмно-поворотные

Подъемно-поворотная разновидность – это цельное полотно, что крепится на специальной раме. Она движется вручную, либо под воздействием электрического привода.

Такие ворота обладают важными достоинствами:

• высокая прочность;
• простота;
• стойкость к взлому.

Раму делают из металлопрофиля, она не переклинивает, не перекашивается. Эти модели отличаются бюджетностью, легко монтируются собственными руками. Главное, правильно рассчитать достаточный вес полотна, чтобы механизм легко справлялся со своей работой.

Источник: https://stroyvsepodryad.info/novosti/garazhnye-avtomaticheskie-vorota-dostoinstva-i-nedostatki

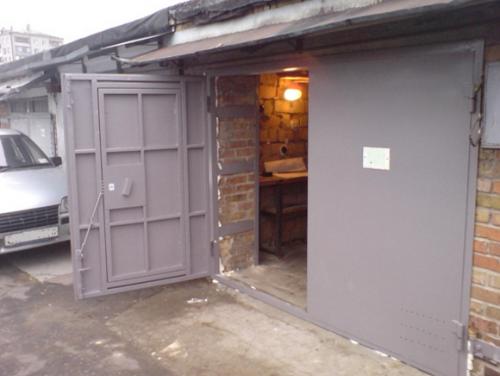

Металлические ворота для гаража: общая информация

Ворота в гараже необходимы по многим причинам. Наиболее очевидная – препятствие от проникновения внутрь посторонних лиц. Но вход в гараж выполняет также другие функции, он защищает внутреннее помещение от ветра, осадков, изолирует постройку от окружающей среды.

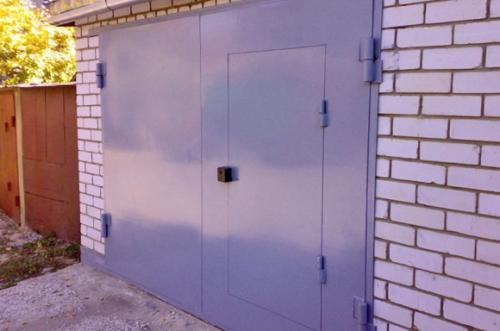

Выбор автовладельцев зачастую останавливается на металлических воротах в гараж . Это обусловлено их относительно низкой стоимостью и простотой изготовления. Металл значительно прочнее дерева, поэтому он обеспечивает надежную защиту от воров. Даже если гараж находится на участке без постоянной охраны, металл все равно станет серьезной преградой для злоумышленников.

Обычно чертеж для металлических ворот выбирают из уже готового, типового варианта. Нет надобности самому проводить расчёты и составлять схему. Подавляющему большинству гаражей подойдут стандартные чертежи . При выборе следует учитывать сложность металлической конструкции, соотносить её со своими навыками сварки и монтажа.

Большой ошибкой будет выбор слишком сложной модели , которую не получится изготовить самому. Помимо этого, необходимо учитывать практичность, ГОСТ-нормы, итоговый внешний вид (будет ли он устраивать или нет).

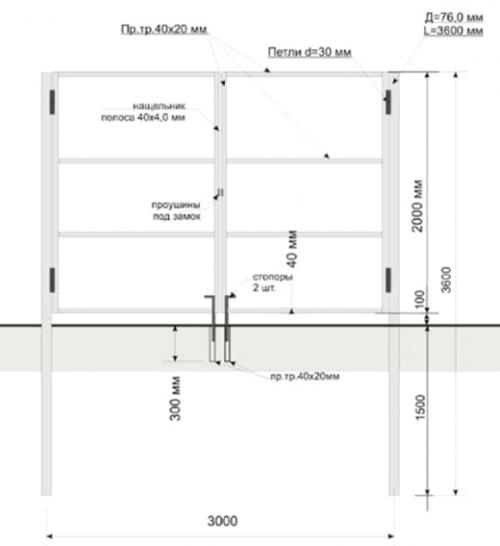

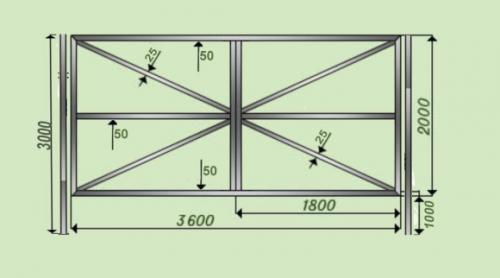

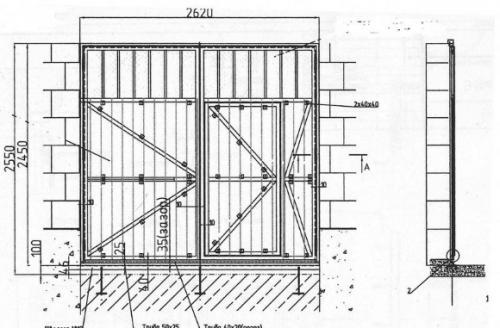

Ниже чертеж ворот гаража из металла (несколько вариантов):

Самые распространенные материалы для металлических ворот на гараж – алюминий или оцинкованная сталь . Надежную защиту обеспечит сталь с толщиной в 1,5-3 миллиметра. Минусом ворот из металла будет большой вес . В особенности это верно для моделей с толщиной более трёх миллиметров.

Оцинкованная сталь отличается дешевизной . Аналоги из алюминия выйдут почти в два раза дороже. Алюминий будет значительно легче стального листа, но в этом кроется его слабость. Его легче деформировать грубой силой, чем сталь.

Всего выделяют пять основных моделей ворот – секционные, откатные, подъемные, роллетные и распашные. Наиболее простыми для самостоятельной установки являются распашные.

Узнать подробнее о воротах в гараж Вы можете в статье — здесь .

Основными элементами такой модели является рама, полотно и крепежные петли. Сегодня производители предлагают готовые комплекты , которые экономят трудозатраты и снижают уровень необходимых навыков.
