Как сделать садовый бур своими руками. Детали ямобура и особенности его работы

Сферы применения садового бура:

посадка деревьев, кустарников;
установка столбиков под забор;
монтаж уличных фонарей;
обустройство дренажной системы;
создание колодца;
бурение скважины под воду;
сверление лунок для зимней рыбалки.

Назначение – выемка почвы требуемого диаметра, глубины физическими усилиями человека.

Производительность напрямую зависит от:

конструкции изделия;
того, какой режущий элемент используется;
диаметра, глубины отверстия в земле.

Чтобы стандартным земляным буром получилось сделать лунку глубиной до 3 м в диаметре 25-30 см, потребуется около 2-3 часов.

Для более глубинного бурения применяется спецтехника в виде буровых установок.

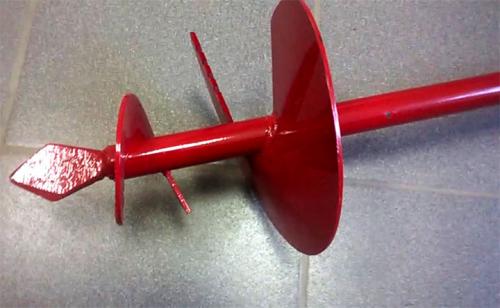

Ручная конструкция содержит такие детали:

Ручка . Принято изготавливать из стали. Имеет тот же диаметр, что и вал. Для удобства бурения приваривают перпендикулярно валу (стержню) в форме буквы Т. На обе рукоятки надевают резиновые накладки, чтобы при движении не было трения, руки не соскальзывали и меньше уставали. Минимальная длина — 40 см, рекомендуемая — от 50 до 60 см.
Штанга или вал . Материал — профильная труба круглого, квадратного сечения. Диаметр — от 0,5 до 1 дюйма. Делать штангу более утолщенной не стоит, поскольку это потребует больших усилий. С одной стороны штанги приваривается ручка, с другой — режущая часть с пикой.
Винт (режущая головка) . Ключевой элемент землебура. Отвечает за разрыхление почвы и выталкивание ее на поверхность. Лишнюю почву убирают при доставании инструмента из скважины. Наибольшим спросом пользуется вариант с двумя стальными заточенными по краям полукругами. Диаметр подбирается согласно назначению. Для повышения удобства работы лопасти делают съемными.
Лом (пика) . Выполнена в форме большого сверла или клинка. Находится внизу по центру изделия под лопастями. Задает направление валу. В строго вертикальном положении входит в грунт. Разрыхляет землю по центру, упрощая работу лопастям.
Удлинители . Это дополнительные насадки или секции стержня, с помощью которых получится увеличить глубину бурения до 15 м. Фиксируются винтовыми соединениями. Используются при необходимости.

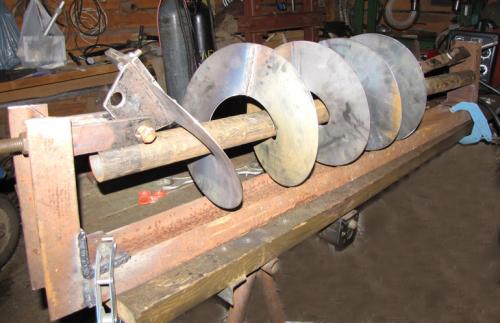

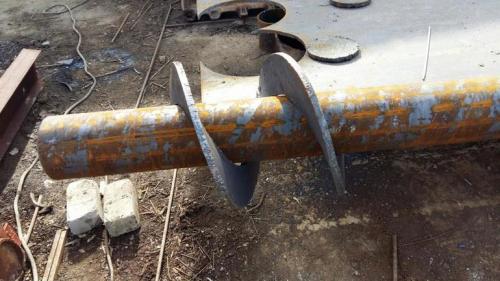

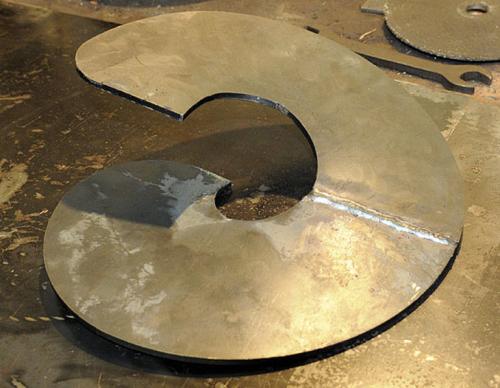

Шнековый бур своими руками.

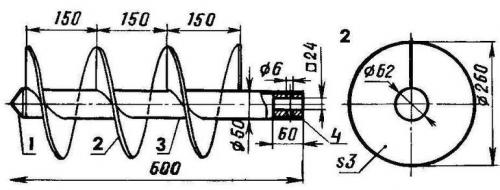

Как сделать шнек своими руками: чертежи, схема, пошаговая инструкция

Для осуществления механического бурения скважин на воду используются специальные приспособления. Но многие умельцы стараются сделать шнеки своими руками. Чертеж и подробная инструкция по изготовлению помогут смонтировать механизм, который будет не хуже заводского. Главное, подготовить материал и инструмент.

Подготовительный этап

Прежде чем приступать к сборке конструкции шнека необходимо подготовить рабочий инструмент . В этот список входят:

сталь листовая;
автомобильные рессоры;
напильник;
специальные тиски для фиксации заготовок;
молоток;
картон и маркер;
болгарка и диски для нее;
крепежные элементы; рулетка;
трубы разной длины.

Кроме этого, понадобится сварочный аппарат и защитные очки, чтобы снизить риск попадания искр в глаза при работе.

Что касается материала труб, то лучше подбирать стальные элементы, у которых повышенная коррозийная стойкость. Если брать дешевый вариант, то уже спустя некоторое время на поверхности появится ржавчина.

Если все подготовлено, то можно приступать к работе. Чтобы изготовить шнек своими руками, необходимо выполнить следующие действия:

вначале сделать проект, а затем — шаблон на плотном картоне;
взять стальную полую трубу, этот материал должен выдерживать серьезное механическое воздействие;
изготовить из гибкого стального листа витки и с помощью сварочного аппарата приварить перья к трубе — получится своеобразная пружина.

Если требуется шнек для работы с сыпучим материалом, то витки должны быть расположены всплошную. В обратном случае нужного эффекта не будет. Если все сделано правильно, получится эффективный инструмент, который будет иметь следующие положительные качества:

компактный размер;
высокая производительность;
длительный эксплуатационный срок;
удобный в работе;
быстрое углубление и подъем земли.

Но все эти характеристики можно получить только в том случае, если строго следовать инструкции при монтаже. Некоторые самодельные устройства сможет смонтировать даже новичок.

Простой способ

Есть очень простой способ быстро собрать самодельный шнек с двумя лопастями. Эти элементы будут прекрасно врезаться в грунт. Единственный минус, что работать им можно только на небольшой глубине, не более 10 м.

Изготавливается шнек по следующей технологии:

Берем трубу длиной от 100 до 140 см, тут все зависит от роста работника. В ее верхней части привариваем продолговатую гайку, которая будет соответствовать болту. Можно заменить двумя стандартными. Если взять меньше, то конструкция будет держаться ненадежно.
В нижней части привариваем металлическую гильзу или толстую арматуру — этот элемент будет исполнять роль переходника к буру. Долото покупаем готовое или изготавливаем самостоятельно из стальной полосы длиной 30 см и толщиной 3 мм. Ее сначала хорошенько прокаливаем, а затем охлаждаем в кипящем свинце или масле. Эту спираль фиксируем в гильзе, а потом тщательно затачиваем.
Берем два диска от болгарки: один с ровной кромкой на 150 мм, другой зубчатый — 180 мм. Распиливаем эти диски напополам, в таком случае центральная часть расширяется и совпадает с основной трубой. Устанавливаем их поочередно: вначале меньший, а на 10 см выше — больший. Расположение деталей делаем строго под углом 35 градусов к земле. В таком случае повышается коэффициент полезного действия при минимальных усилиях.
Далее изготавливаем трубчатые элементы для продления. Для этого берем трубу с аналогичным диаметром и длиной 100−140 см. Затем вставляем снизу болт и привариваем его. В верхней части устанавливаем и привариваем продолговатую гайку.

Источник: https://stroyvsepodryad.info/stati/delaem-bur-dlya-stolbov-svoimi-rukami-kak-sdelat-lozhkoobraznyy-bur

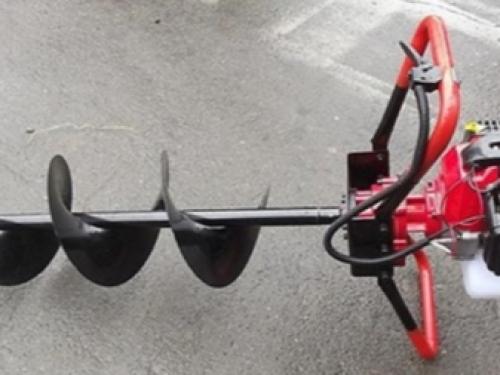

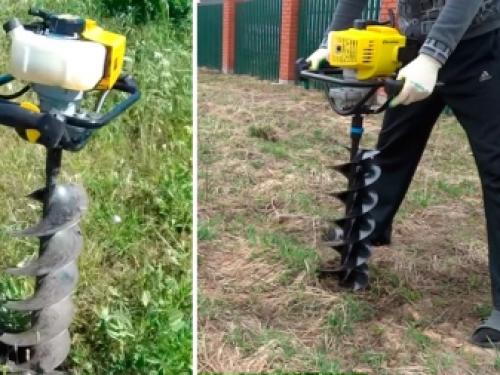

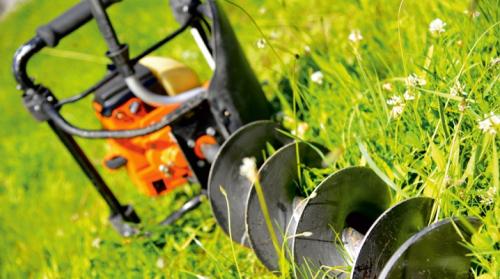

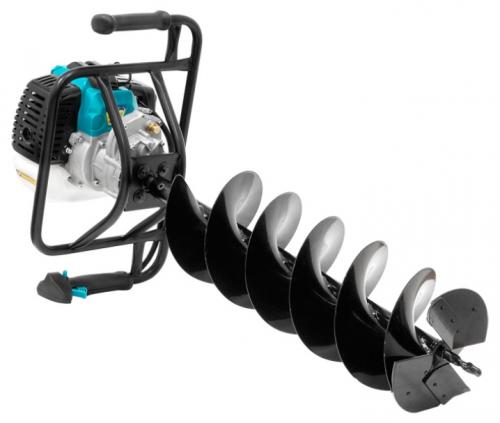

Электробур своими руками для земли. Как сделать мотобур своими руками?

Мотобур – специальное устройство, которое используют для проведения земельных работ на загородном участке.

Далеко не всегда есть возможность купить агрегат, однако при необходимости мотобур можно собрать своими руками. Стоит подробнее рассмотреть, как это сделать, и в чём преимущества такого варианта.

Требования к самодельному мотобуру

Современный рынок представлен большим количеством разнообразных мотобуров, которые обещают потребителю высокие эксплуатационные характеристики. Такие инструменты способны справиться с любыми видами земляных работ.

Производители выпускают механические, гидравлические и прочие виды мотобуров, предназначенные для рытья земельных столбов и других работ на участке.

Ключевые характеристики качественного и надёжного оборудования.

Мощность . Чтобы проводить хозяйственные работы с максимальной эффективностью, стоит обратить внимание на данный показатель. В среднем мощность мотобура должна лежать в пределах от 3 до 5 лошадиных сил. Важно отметить, что проще будет управлять лёгким и компактным устройством, однако для обработки больших участков потребуются более мощные агрегаты.
Объём двигателя. Такой же важный критерий, как мощность. Чем больше объём бака для топлива, тем шире возможности инструмента. При выборе устройства по данному параметру также стоит учитывать тип почвы.
Функциональность . Также её называют буровая способность. Важно, чтобы инструмент был способен справиться с любыми поставленными задачами.

Не всегда устройство, выпущенное производителем, отвечает заявленным требованиям. Поэтому иногда возникает необходимость самостоятельной сборки инструмента для работы с землёй.

Если было принято решение собрать мотобур своими руками, необходимо учесть, что владелец будущего устройства должен обладать базовыми знаниями и навыками токарного дела, а также должен разбираться в том, как работают элементарные механизмы. Никаких сложностей не возникнет, если человек разберётся в устройстве мотобура и сможет подобрать подходящие инструменты и материалы.

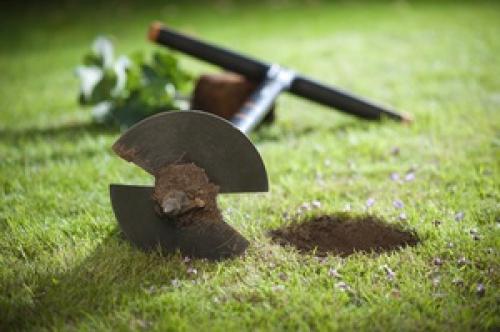

Садовый бур своими руками чертежи. Изготовление деталей

Сначала определитесь с тем, какой бур нужен для работы. Простой садовый бур состоит из отдельных полупластин, установленных друг напротив друга. Вместе они образуют один полный виток, без которого пробурить грунт было бы проблематично. Основная задача такого инструмента – рытьё лунок под кустовую рассаду и даже саженцы. Садовым буром возможно пробурить и ямы под бетонируемую опору (круглая и профтруба, толстая арматура и прочее). Шнековый аппарат представляет собой несколько непрерывных витков, накрученных из полосы листовой стали. Он более сложен в изготовлении, ведь добиться идеально ровного шнека (винта) без токарного или фрезеровального станка невозможно.

При выполнении работ используйте готовый чертёж или же создайте свой. По нему и изготавливается будущий инструмент. Далее необходимо следовать нижеописанной инструкции.

На листе стали с помощью циркуля начертите окружность, выделите центр. Отрезаемая от листа круглая часть – это будущее лезвие. Вырежьте её, используя болгарку.
Начертите, ориентируясь по центру только что отрезанного круга, внутренний разрез, за который пропиленный диск надевается на вороток. Внешний диаметр трубы воротка должен соответствовать внутреннему диаметру прорезаемого отверстия. Вырежьте это отверстие в диске.
Разрежьте полученный диск на две части.
Прорежьте на конце трубы-воротка четыре продольные линии (в среднем по 3,5 см каждая). Используя молоток, согните получившиеся части так, чтобы их концы сходились в одной точке. Получится острие, которое и задаст направление бурению всякий раз, как бур пойдёт в дело.

Ручной бур для столбов своими руками. Справочно:

1. Объем бетона для заливки одного столба глубиной 2 метра - 0,136 м3 (136 литров)

2. Предел прочности столба из среднепрочного бетона марки 300 кгс/см2 х 380.13 см2 (площадь сечения столба диаметром 22 см) = 114 тонн на одну сваю (одна свая держит вес всего приличного кирпичного одноэтажного дома). Таким образом, представленного диаметра столбов хватит с лихвой для любого типа индивидуального строительства, необходимости бурить скважины большего диаметра просто нет.

5		8
4		6
3
2		3
	5	2
	8	4
	5	2
4		6
	5	2

Источник: https://stroyvsepodryad.info/novosti/ruchnoy-yamobur-svoimi-rukami-obshchaya-informaciya

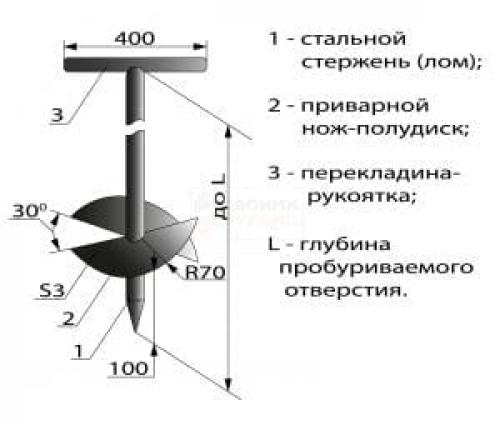

Бур для столбов своими руками чертежи. Как сделать бур своими руками: 7 бюджетных идей

Когда требуется вырыть много ям на дачном или приусадебном участке, многие люди, по старой привычке, берут в руки лопату, но как показывает практика, гораздо проще использовать для этого бур (механический, электрический или топливный) — простое приспособление позволяет охватить большой объем земляных работ за сравнительно меньшее время.

С ним проще организовать дренажную систему и выкопать колодец. Даже «продырявить» лед на зимней рыбалке удобнее шнековым буром, а не лопатой.

Какие виды буров существуют

В продаже представлены немоторизованные буры, механизированные ручные (электрические и топливные модели) и навесное оборудование.

Самые доступные и непривередливые в процессе эксплуатации — немоторизованные. Они обладают небольшим весом и компактными размерами, отличаются надежностью и долговечностью — за счет простоты конструкции (при желании их несложно изготовить самостоятельно).

Различают 3 типа землеройного инструмента:

садовый бур — используется преимущественно для бурения ям под посадку растений и деревьев, но также оказывается полезен при монтаже столбчатых опор;
шнековый — имеет удлиненную режущую часть, благодаря чему землеройные работы занимают меньше времени;
для свай ТИСЭ — конструкция классическая, но кроме ножа предусмотрена еще и откидывающаяся лопатка, при помощи которой формируется характерное расширение в нижней части ямы.

Топливные и электрические ручные модели подкупают большей производительностью, но требуют бережного ухода и постоянных «перекуров» в процессе работы. Топливные буры полностью мобильны, тогда как электрические требуют наличия поблизости источника тока или бензинового генератора. По сравнению с механическими бурами, электро- и бензобуры чаще выходят из строя.

Ножи и способы крепления

Рабочие части изготавливают разной формы: закругленные, прямоугольные и для спиралевидных винтов (шнеки). Также самодельные ручные буры бывают со съемными и несъемными лопастями. В первом случае на нижнем конце стержня при помощи электросварки крепятся стальные полки под углом 25-30 градусов, а затем проделывается несколько отверстий под крепеж (аналогичная операция выполняется и с лопастями).

Соединяются элементы при помощи болтов или шпилек и гаек с шайбами. «Стационарные» диски просто привариваются к металлическому стержню. Для более плотного прилегания уже готовых лопастей к трубе перед установкой по краям предварительно потребуется вырезать полукруглые отверстия.

Производительность инструментов и качество работ

Производительность ручного ямобура зависит от конструкции изделия, типа режущего элемента, а также диаметра и глубины отверстия в грунте. Чтобы пробурить лунку диаметром 25–30 см и глубиной 3 метра, потребуется 2–3 часа.

Ручным буром проблематично выполнять трудоемкие работы, но для повседневных задач он вполне сгодится.

Если решили изготовить инструмент своими руками, для режущих лопастей выбирайте только высококачественную сталь — в этом случае самоделка прослужит верой и правдой не один год.

Земляной бур с возвратным механизмом своими руками

Используя обычный ручной или механизированный ямобур, можно быстро и аккуратно пробурить отверстия в грунте под посадку деревьев, установку столбов и т. д.

Вот только покупать дорогой электроинструмент или бензобур для выполнения разовых работ на участке нецелесообразно (а иногда требуется изделие нестандартных размеров).

Поэтому в таких ситуациях ручной бур для земляных работ при желании можно изготовить своими силами.

Садовый бур своими руками

Сначала приварите ручку перпендикулярно вертикальному стержню, в качестве которого можно использовать пустотелую трубу, стальной прут или арматуру.

При выборе материала учитывайте для каких задач вы делаете бур земляной своими руками.

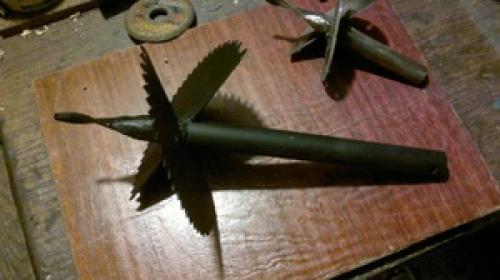

Лопасти проще всего изготовить из твердосплавного пильного диска — разрежьте его болгаркой, а затем приварите две половинки к стержню.

Усовершенствованный бур для земляных работ

Возьмите квадрат из листового металла с размерами 210х210 мм и толщиной 3–4 мм, отметьте центр, проведя две диагонали, и при помощи штангенциркуля прочертите окружность нужного диаметра, после чего вырежьте болгаркой. Также потребуется труба на три четверти и бендикс от стартера.

При помощи специальной коронки или на токарном станке просверлите в круге отверстие под диаметр трубы.

Земляной бур из дрели своими руками. Алгоритм изготовления самодельного бура

Чтобы сделать своими руками бур для ям, понадобятся, кроме перфоратора, такие инструменты и материалы:

угловая шлифовальная машина;
сварочный аппарат с соответствующей используемому металлу маркой электродов;
дрель электрическая;
ненужный перфораторный бур;
металлическая арматура либо прут для изготовления штанги;
материал для режущей части;
кабель и розетки, чтобы сделать простейший удлинитель.

Работа по переделыванию перфоратора в устройство, которое можно применять, чтобы сверлить лунки в земле, заключается непосредственно в создании насадки . Всю работу выполняют в такой последовательности:

отрезают от прута или трубки с помощью болгарки кусок нужной длины (около метра достаточно, если мощность инструмента 2 кВт);
к нижнему концу присоединяют ножи (способы подсоединения и особенности конструкции режущей части рассмотрены ниже);
отрезают от бура его основание, предназначенное для установки этой насадки в перфораторный патрон;
приваривают отрезанный фрагмент к трубке.

Простейший вариант готов к использованию в работе. Если не использовать основание от старого перфораторного бура, то потребуется из прута вытачивать посадочное место под патрон инструмента либо под используемый переходник.

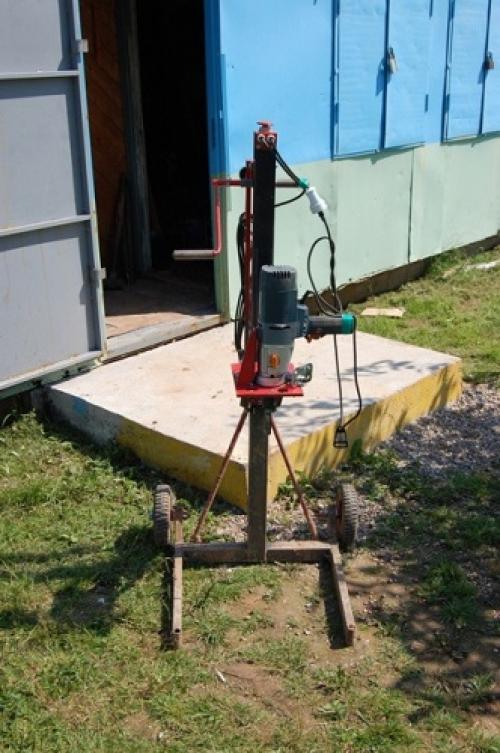

Кроме ручной модели, можно сделать подобие стационарной бурильной установки , возможный вариант которой представлен на фото далее.

Для обеспечения электропитания самодельного ямобура понадобится приобрести либо сделать самостоятельно удлинитель.

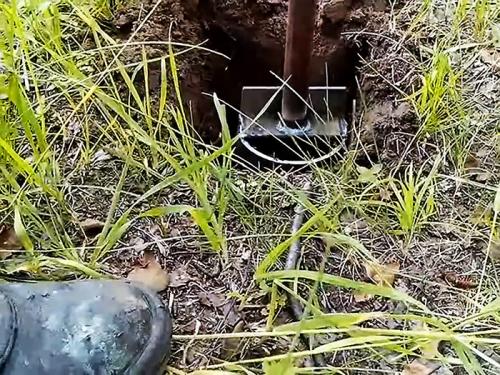

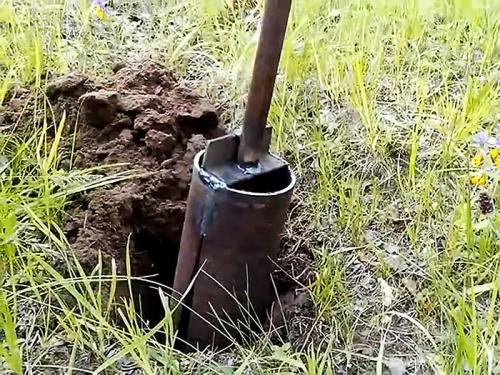

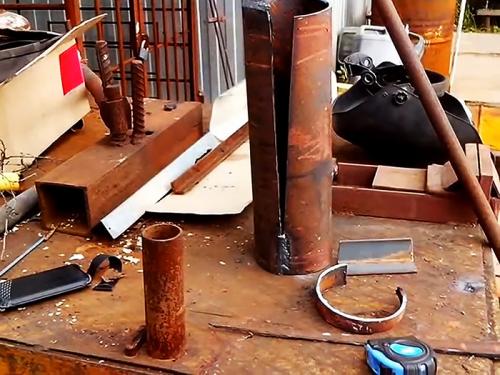

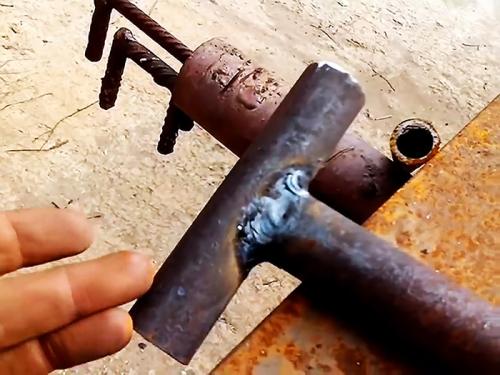

Самодельный бур из трубы. Изготовление бура из трубы

В качестве основной режущей части бура используется стальная труба длиной 400 мм. Ей придается конусная форма. Для этого вдоль трубы вырезается клин. Вверху его ширина составляет 20-25 мм, внизу он сводится на нет. После этого требуется развернуть трубу, сделав ее конусообразной. Делается это с помощью двух длинных рычагов и ударами молота. Требуется сделать ее окружность в месте широкого выреза соответствующей диаметру необходимой лунки. В примере применяется труба 128 мм. После деформации ее замеры по краям составили 140 мм и 130 мм. Разведя стенки нужно сварить их в узкой части, чтобы они дальше не гнулись.

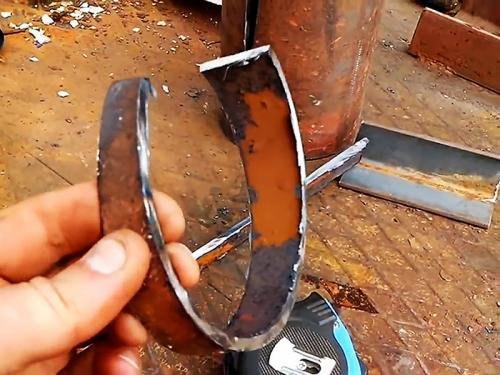

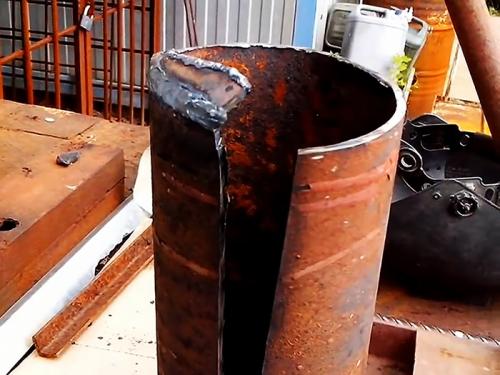

Затем у вершины трубы наискось срезается сегмент по окружности.

Рез начинается с лева и постепенно углубляется, пока не сойдется с предыдущим продольным клином. Полученный в результате выступ с внешней стороны до половины толщины стенки надрезается болгаркой и слегка подгибается внутрь трубы. После этого насечка обваривается сваркой. Также нужно проварить полученную вершину, чтобы прокалить металл по месту будущей заточки.

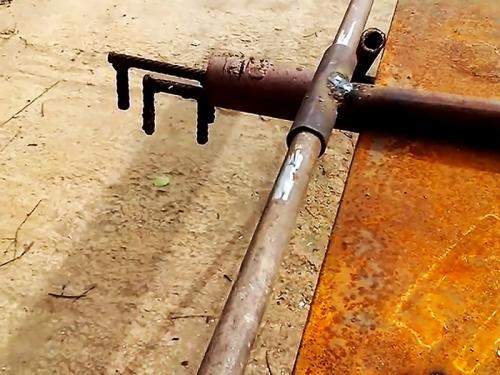

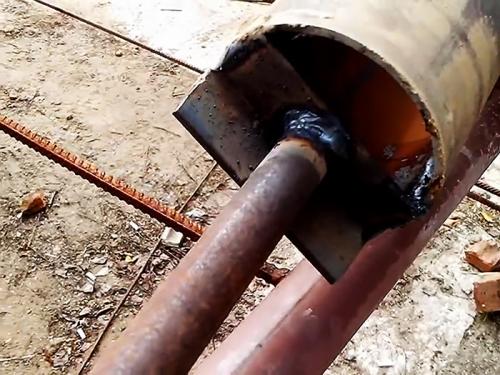

С тыльной стороны заготовки бура приваривается уголок. К нему варится трубка 3/4 дюйма необходимой длины. Уже к ней приваривается узкая ручка их такой же трубки.

В дальнейшем при работе в нее вставляется кругляк 20 мм. Поскольку ручка узкая, то буром можно работать вплотную к стенам.

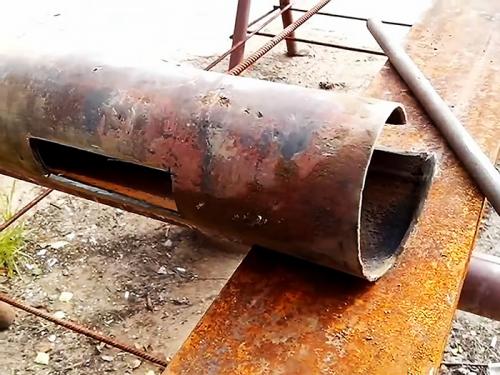

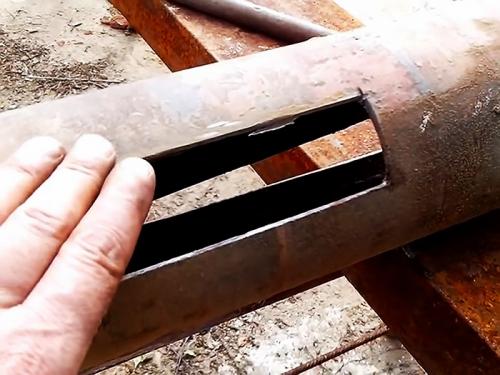

Также в основной трубе нужно прорезать узкое длинное окно, для выталкивания грунта. Наконечник бура затачивается.

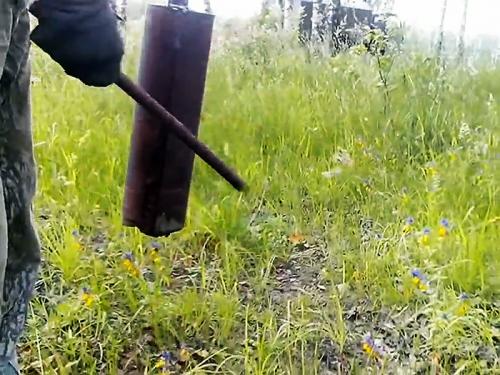

Чтобы бурить таким буром, нужно подготовить лунку глубиной на пол штыка лопаты. Затем вставляется сам бур.

По мере погружения в него набивается грунт.

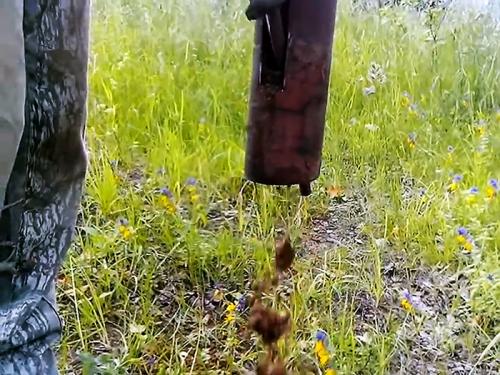

Периодически бур извлекается, и земля из него выталкивается кругляком от рукоятки вставленным через боковое окно.

Такая конструкция исключает необходимость подолгу зачищать грунт в лунке, как при работе шнековыми бурами. Полученный инструмент вполне справляется с мелкими корешками, как и аналоги с более массивными лезвиями. При этом если в лунке будут попадаться камни внутри трубы бура, то он их даже не почувствует.

Садовый бур своими руками без сварки. Конструкция ручного бура

Садовый бур является очень полезным приспособлением для любого дачника . Он очень компактный, удобный и простой в использовании. Как правило, изготавливают его из твердого металла. Он без усилий раскалывает на части мелкие камни и корневища растений.

С помощью такого приспособления с легкостью можно выкопать яму, вращая его вокруг своей оси как штопор.

Главным назначением бура является рытье лунок для столбов. Небольшие скважины делает режущая часть приспособления, которая может быть разнообразной формы:

Двухлопастной;
В виде полудисков;
Винтообразной;
Шнекообразной;
Многоярусной;
Цельной или съемной.

Есть модели, которые начинаются с небольших лопастей, и их верхняя часть постепенно увеличена до больших размеров. Заводской бур является функциональным и эффективным не во всех ситуациях, потому что инструмент попросту не сможет внедриться в почву на нужную глубину, или его насадки будут не того диаметра, который требуется.

Хотя стоимость заводского бура для столбов относительно демократична, вполне можно сделать полезный инструмент самостоятельно, и при этом он будет отвечать всем необходимым требованиям. Технология изготовления бура своими руками очень проста, и стоимость его будет гораздо дешевле заводского. Нужно всего лишь определиться с параметрами изделия.

Разберем несколько различных конструкций, которые отвечают за эффективность и функциональность бура :

Как сделать садовый бур своими руками. Детали ямобура и особенности его работы 26

Почвоприемник. В этой детали собирается грунт, и она значительно облегчает бурение лунок, имеющих размер до 35 см.
Плуг-формировщик. Он располагается в нижней зоне. Эта конструкция позволяет усиливать столбчатый фундамент, что очень важно при строительстве массивных сооружений.
Шнек крепится к ручке болтовым соединением. Длина готового к работе и полностью собранного изделия составляет около метра, что позволяет без труда делать ямки до 70 см глубиной. Если лунка должна быть большей глубины, то конструкцию вполне можно нарастить при помощи трубки (500 мм). Этот элемент представляет собой деталь с гайкой и болтом, которые находятся на торцах труб.
