Подключение инсталляции к воде. Как закрепить раму с ёмкостью?

Подключение инсталляции к воде. Как закрепить раму с ёмкостью?

Рама должна быть закреплена в четырех точках, две из которых – ножки, которые крепятся к полу. Ещё в двух точках раму прикрепляют к стене посредством кронштейнов. Устанавливаемая конструкция должна быть расположена идеально ровно как в горизонтальной, так и в вертикальной плоскости. Не забывайте проверять качество монтажа при помощи строительного уровня.

Чтобы отрегулировать положение модуля по вертикали, используют ножки изделия. Правильного горизонтального размещения добиваются, меняя длину стеновых креплений.

Инсталляцию привинчивают к стене только после того, как её позиция будет хорошо проверена. Для дополнительной фиксации модуля можно зацементировать его ножки. Оптимальная глубина слоя стяжки – 20 см. Эта мера предосторожности не обязательна.

Отрегулировать положение стальной рамы (инсталляции) можно, изменяя длину её ножек: очень важно установить модуль без каких-либо перекосов

Малейший перекос конструкции неминуемо приведёт её к досрочным поломкам и, как следствие, к серьёзным финансовым потерям владельца.

Обратите внимание на нижнюю часть инсталляции. На расстоянии от пола примерно в 300-400 мм в раме расположено несколько отверстий, предназначенных для последующего монтажа чаши унитаза.

Для этих отверстий есть специальные шпильки, которые и нужно в них вставить, снабдив соответствующими гайками и прикрепив к стене. С помощью этих шпилек и производится крепление подвесной чаши .

Инсталляция Cersanit DELFI инструкция. Обзор на Унитаз Cersanit DELFI (SET-DELFI/Leon/Cg) подвесной с инсталляцией

• 1000 ON-бонусов

В этом обзоре я расскажу Вам о моём опыте покупки и установки инсталляции Cersanit Leon 4в1 с подвесным унитазом.

Почему именно инсталляция? Потому что это красиво (плиткой закрывается большая часть унитаза) и гигиенично (открытая часть - это только унитаз, всё остальное остаётся скрыто). Ну и, конечно же, стоимость конкретно этой инсталляции от Cersanit, по сравнению с традиционными унитазами. Инсталляция Cersanit Leon стоила на Онлайн Трейд сопоставимых денег с более менее хорошими унитазами со схожей комплектацией (надо учитывать сидение с микролифтом, которое идёт в комплекте с инсталляцией). И я решил, что в этом случае небольшая переплата оправдана. Комплект у инсталляции включает в себя всё самое необходимое:

1. нсталляция для подвесного унитаза
2. подвесной унитаз
3. сиденье подвесного унитаза с микролифтом
4. двухклавишная (малый и большой слив) кнопка инсталляции

Схожие по комплектации инсталляции стоят минимум от 11 тысяч рублей, а если покупать такой комплект по отдельности, то и вовсе дороже выходит. Схожие по комплектации инсталляции стоят минимум от 11 тысяч рублей, а если покупать такой комплект по отдельности, то и вовсе дороже выходит.

Поэтому считаю, что эта инсталляция имеет отличное соотношение цена/качество. Тем более, что производитель даёт на неё десять лет гарантии. Да и сам бренд не безызвестный, что тоже внушает доверие. И так перейдём к рассмотрению внешнего вида и комплектности инсталляции Cersanit Leon.

Инсталляция поставляется в одной коробке белого цвета. На коробке изображена собранная инсталляция и комплект поставки.
Размеры коробки следующие: 720x440x610 миллиметров. Вес составляет 34 килограмма.

Коробка простая, 2-х цветная, что я считаю хорошо, так как на мой взгляд не разумно переплачивать за красивую коробку, которая, как правило, после установки инсталляции сразу выбрасывается в мусорку. Также на коробке написано BASIC - что говорит нам о том, что это простая инсталляция. Без лишних выкрутасов.

В комплекте есть всё необходимое для монтажа:

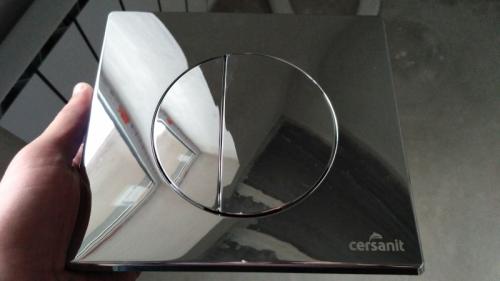

Кнопка хромированная, смотрится красиво и стильно, можно использовать в качестве зеркала.
Но соответственно она очень маркая и придётся часто протирать, если хотите сохранить её первоначальный блестящий внешний вид.

С монтажом инсталляции проблем не возникло, инструкция подробная и понятная. Каждое действие в инструкции сопровождается картинками. Ножки у инсталляции пустили в бетонную стяжку, чтобы уровень плитки под инсталляцией не поднимался выше уровня плитки в остальной части ванной комнаты.

Обязательно надо обратить внимание на уровень направляющих, на которых держится сам унитаз. Так как рама инсталляции может стоять ровно по уровню, а эти направляющие могут косить на одну из сторон. У меня получился небольшой перекос в 2 градуса . Пришлось повозиться с этим, но в итоге удалось установить унитаз ровно. Также немного смутила не цельность конструкции (получается рама у инсталляции составная), тогда как у других производителей обычно идёт цельная конструкция (но и стоят они дороже). Не знаю как это скажется на надёжности конструкции в последующей эксплуатации. Максимальная нагрузка на унитаз заявлена в 120 кг

Сама инсталляция компактная и не занимает много места. Высота регулируется от 1100 до 1200 миллиметров. Ширина всего 35 сантиметров, а глубина также варьируется от 15 до 25 сантиметров. Из-за положения сливной трубы, уже заложенной застройщиком, пришлось инсталляцию поднимать чуть выше обычного уровня (по сравнению с классическими унитазами). На удобстве пользования это не сильно сказалось, однако ноги достают до пола только носками, при росте в 185 см. Канализационная труба, вроде как, должна быть установлена по стандарту. И, если это так, то инсталляция получается слегка не продуманной. Поэтому надо производить замеры перед установкой, если для вас критичная такая высота установки унитаза.

У сливного бочка есть кран, отвечающий за подачу воды. Поэтому дополнительно устанавливать кран для унитаза на случай протечки, нет необходимости.

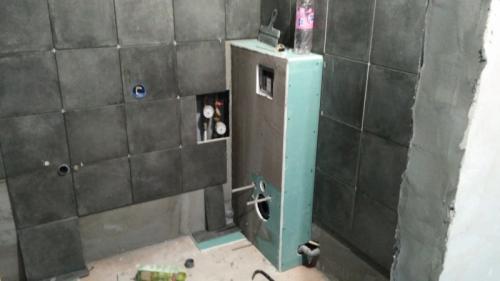

Уже установленную инсталляцию пришлось переносить, так как неправильно рассчитали размеры тумбы под раковину, поэтому на следующем фото инсталляция выглядит уже по другому.

В установленном виде, унитаз выглядит стильно и не занимает много места.

Микролифт на крышке унитаза работает плавно и тихо. Унитаз спокойно переносит мой вес в 90 кг. без лишних звуков и каких-либо деформаций.

Производитель заявляет гарантию на раму - десять лет, гарантию на бачок - десять лет, гарантия на сливные механизмы - три года. Цифры впечатляют, надеюсь, что до гарантийного обслуживания дело не дойдёт и инсталляция прослужит долго.

Унитазом доволен и рекомендую вам!

Подключение инсталляции Grohe к водопроводу. Модельный ряд инсталляций Grohe

С возникновением подвесного унитаза стала актуальной проблема скрытой разводки коммуникаций, установки смывного бачка. Вначале для этого типа сантехники, затем и для остальных приборов были разработаны инсталляции рамной конструкции:

• две вертикальные стойки из профильной трубы – воспринимают нагрузку от веса сантехнического прибора и пользователя, передают ее на перекрытие;
• горизонтальная перемычка – служит для крепления унитаза, биде, прочей сантехники, жестко крепится к вертикальным стойкам, имеет шпильки для фиксации сантехники;
• нижняя и верхняя перемычки – обеспечивают жесткость конструкции.

Стандартным для систем инсталляции считается крепление верхней части рамы к стене упорами или шпильками, нижних лапок к полу/перекрытию. Однако унитаз может монтироваться возле легкой перегородки, к которой не имеет смысла крепить верхнюю часть рамки. В этом случае монтаж инсталляции выполняется только к нижней ограждающей конструкции, опорные лапки имеют увеличенный размер.

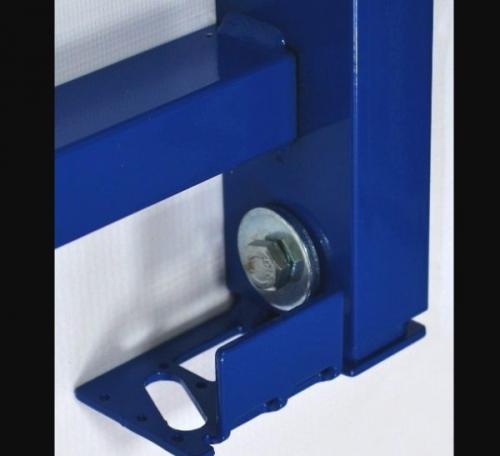

Усиленный вариант инсталляции.

В силу неодинаковой толщины дальнейшей отделки, производитель обеспечивает возможность регулировки высоты расположения сантехнического прибора. Для этого в нижней части стоек имеются лапки, приваренные к профильной трубе меньшего размера по телескопическому принципу выдвижения с фиксаторами. После настройки высоты, горизонтального уровня лапки каркаса затягиваются болтами.

Металлический каркас производителя Grohe устанавливается несколькими способами:

• фальш-панель – рамка встраивается внутрь системы ГВЛ;

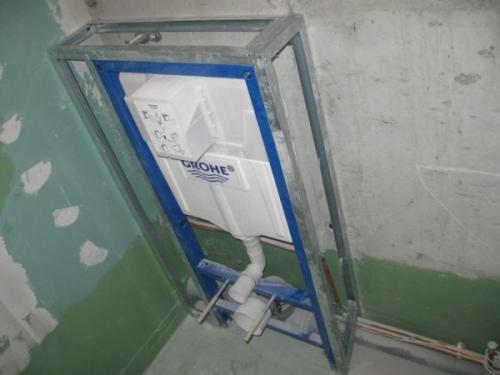

• короб – инсталляция крепится перед стеной, обшивается гипсокартоном;

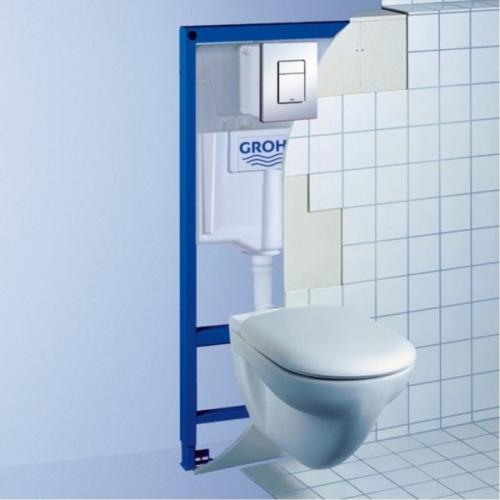

Пристенный монтаж инсталляции.

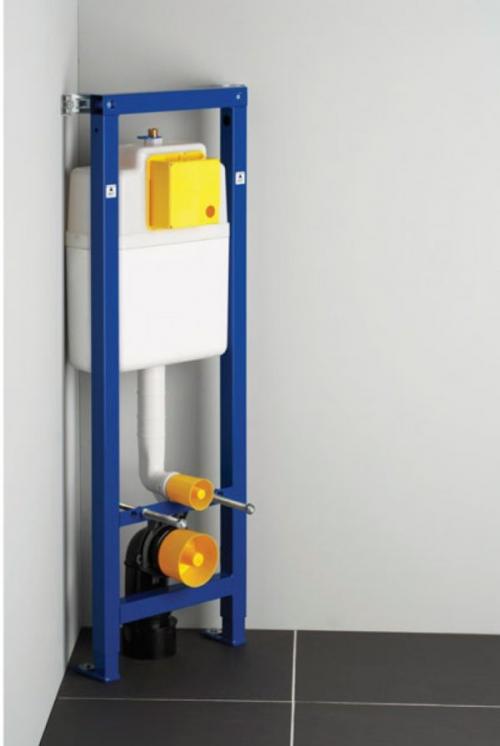

• в угол – вариант пригоден только для совмещенных санузлов;



• отдельно стоящая конструкция – способ используется очень редко, в санузлах сложной планировки.

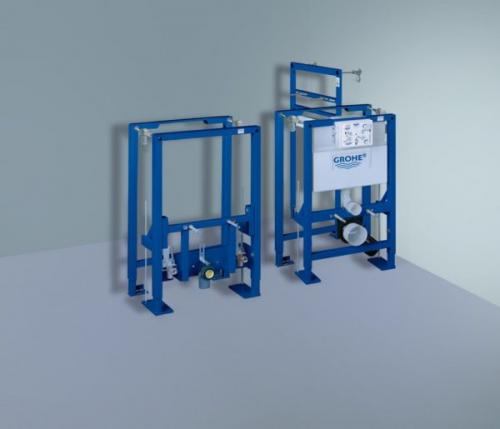

Установка рамочной конструкции островного типа.

Комплектация рамочной конструкции Grohe.Производитель Grohe выпускает системы инсталляции для раковин, писсуаров, биде, унитазов, поручней для инвалидов. Самыми сложными в установке, наиболее полными в комплектации считаются рамные конструкции для подвесных унитазов и унитазов с функцией биде:

• высота конструкции 0,82 м, 1 м, 1,13 м;
• стандартной ширины, узкие для малогабаритных туалетов, широкие с креплениями поручней для инвалидов;
• с панелями Skate Air и бачками смыва разных конструкций;
• со звукоизолирующими элементами, шумоизолирующими вставками;
• для монтажа в отдельно стоящем режиме, перед стеной или в углу.

Монтажное расстояние между шпильками 18 или 23 см, это два стандарта для крепления унитазов. Вариант исполнения Grohe Solido имеет высоту установки 1,2 м. Некоторые сторонние производители сантехники по умолчанию комплектуют ее инсталляциями компании Grohe. Например, подвесные унитазы Della монтируются на рамочные системы Rapid SL от производителя.

Инсталляция Cersanit DELFI установка. Нюансы монтажа инсталляций

1. Монтировать инсталляцию не стоит вдалеке от отвода канализационного стояка. QUICK FIX позволяет устанавливать подвесные унитазы где угодно, однако если конструкция удалена от канализационного стояка, придётся удлинять горизонтальный отвод. Причём он должен располагаться под определённым углом, это значит, что высота подвесного унитаза может увеличиться.

2. Гипсокартон инсталляцию не выдержит. Не стоит забывать, что рамы крепятся только к капитальной стене из бетона или кирпича. Ни газобетон, ни гипсокартонная перегородка не обеспечат устойчивость к будущим нагрузкам.

3. Любая инсталляция после установки обшивается гипсокартоном. Но если установить её вплотную к боковой стене, не останется места для металлических профилей, на которые будет крепиться гипсокартон. Не забудьте об этом!

4. Доступ к коммуникациям. Нужно продумать заранее, как вы будете подбираться к трубам канализации и водопровода. Лучше всего для этой цели подойдёт аварийный люк (помимо штатного ревизионного), который избавит от необходимости ломать декоративную перегородку, если вдруг случится протечка.

5. 7 раз проверь. Выбирать крепление для унитаза нужно до того, как инсталляция будет зашита плиткой. На рамах есть 4 отверстия: 2 пары для широкого и узкого крепления в зависимости от модели чаши, поэтому определиться нужно сразу. Поменять ширину крепления после обшивки проблематично.

• 6. Кнопка кнопке рознь. В ассортименте Cersanit есть разные виды кнопок смыва : пластиковые, стеклянные, цветные, с механическим и пневматическим управлением смыва, с установкой вровень со стеной. Перед укладкой плитки обратите внимание на тип вашей кнопки и прочтите инструкцию установки. Кнопки смыва, которые устанавливаются вровень со стеной, нужно сначала установить, и только затем выложить плиткой.

Сборка инсталляции Cersanit. Вопрос углом: простая установка инсталляции с Quick Fix

В обновлённых инсталляциях AQUA SMART M40 и AQUA PRIME P50 Z предусмотрено всё для удобного и простого монтажа. Здесь регулируются ножки, есть удобные внутренние стопоры для выравнивания конструкции и длинные 30-сантиметровые шпильки. С их помощью конструкцию можно установить на удалении от стены, в случае если за ней проходят канализационные трубы. Однако иногда архитектура помещений бывает настолько непростой, что даже опытные монтажники ещё подумают, как установить инсталляцию.

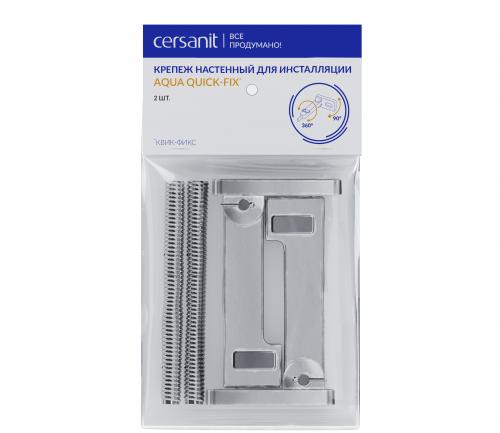

Для фиксации инсталляции к стене в углу и к неровной поверхности разработчики Cersanit создали крепление Quick Fix. Теперь оно продаётся отдельно в индивидуальной упаковке. Рассказываем, когда стоит обзавестись прогрессивным кронштейном.



— это металлическая деталь с механизмом запирания/отпирания, шпилькой и поворотной площадкой. Кронштейн состоит из двух прочных частей, которые не треснут в процессе монтажа инсталляции, в отличии от аналогов, сделанных из пластика. Quick Fix помогает зафиксировать раму к стене, не тратя на это несколько часов и не привлекая напарников.

Площадку крепления можно поворачивать на 360°. Это удобно, когда нужно скорректировать место сверления в процессе монтажа. Помощник в таком случае не потребуется — просто разверните площадку и выберите другую точку для отверстия.

Установка инсталляции с Quick Fix занимает не пару часов, а несколько минут. Помимо поворотной площадки, у крепления есть ещё одно достоинство — опорная площадка регулируется на угол до 45°. Это функция нужна для того, чтобы инсталляцию можно было закрепить под углом к стене. Вы можете задать столько градусов, сколько потребуется для монтажа конструкции, например, в углу помещения. Такое расположение подвесного унитаза существенно экономит пространство и подходит для небольших санузлов. Бывает, что одна стена ровная, а другая — нет, и тогда без Quick Fix тоже не обойтись.

включает шпильку с резьбой с двух сторон. С помощью этого вы можете отрегулировать расстояние инсталляции до стены вплоть до миллиметра. Также эта функция удобна для регулировки вертикального угла наклона инсталляции.

Кронштейн состоит всего из двух частей — регулируемой площадки и шпильки. Это крупные элементы, которые не нужно собирать и настраивать. Они не выскочат из рук при установке системы. С понятным рабочим механизмом приятно иметь дело, когда монтаж ведётся в одни руки.

Обе детали металлические и прочные — они не сломаются при монтаже, в отличии от аналогичных креплений из пластика. Это свойство важно ещё и потому, что инсталляции выдерживают до 400 кг нагрузки, которая распределяется в том числе и на кронштейн.

Quick Fix совместим только с рамами серии AQUA. Он продаётся в индивидуальной упаковке и не входит в комплект с инсталляцией, потому что нужен лишь в трудных случаях. Во всех остальных ситуациях подойдёт длинная 30-сантиметровая шпилька, которая входит в комплект AQUA SMART M40 и AQUA PRIME P50 Z .

Подключение инсталляции гибкой подводкой. Подключение стиральной машины к водопроводу

Схема подключения стиральной машинки к водопроводу/

Подключение к водоснабжению стиральной машины одновременно и очень простое, и кропотливое дело, требующее соблюдения определенных правил. Важно заранее приобрести все требуемые переходники и узлы, не забыть перекрыть воду. Подключить стиральную машину к подаче холодной воды можно следующим образом.

С использованием трехпроходного вентиля либо обычного тройника с краном. Для выполнения работы необходимо взять жесткую трубу, проходной кран, специальную гибкую подводку. Труба для подключения к водопроводу дома используется пластиковая, подводка должна быть гибкой. Само подключение выполняется таким образом: сначала откручивается гибкая подводка, после этого подматывается уплотнитель, монтируется на место тройник.

Далее осуществляется включение крана, проверяется подача воды, отсутствие протечек в различных местах соединений.

При необходимости удлиняется металлопластиковая труба для подачи воды, если стиральная машина находится на некотором удалении от подключения к водопроводу.

Схема подключения сантехприборов.

Подключение при помощи ремонтной обоймы (водоотвода). Такое подключение выполняется при помощи стальных труб на ¾ или ½ дюйма, допускается использование полипропиленовых, которые более удобны в монтаже, отличаются большей надежностью. Процесс соединения осуществляется таким образом: труба обжимается четырьмя болтами для водоотвода, резиновая прокладка при этом должна располагаться без перекосов. Далее сверлим отверстие с диаметром от 8 мм, наматываем уплотнитель, прикручиваем трубу на 3-4 оборота. Для крана на ¾ дюйма с наружной резьбой прикручивается гайка, обязательно наличие прокладки. Гайка закручивается от руки. После этого необходимо проверить, насколько правильно было выполнено подключение крана к водопроводу.

Непосредственное подключение к изливу смесителя. Данный метод подключения к водоснабжению стиральной машины дома считается одним из самых неудобных. Сегодня оно применяется крайне редко, только если другого варианта подключиться просто нет. В данном случае первый раз перед началом стирки необходимо выполнять подключение излива крана, часто требуется откручивание душевого шланга. Во время стирки пользоваться водой уже нельзя, так как переключение режима приводит к остановке машинки, нарушению ее работы. Подобное подключение можно назвать только временным, пока нет возможности выполнить нормальноесоединение шлангов к водопроводу для подачи холодной воды.

При подключении к водопроводу стиральной машины нельзя забывать о соблюдении всех мер безопасности. Если требуется удлинение шланга, то надо либо изначально брать цельный кусок, либо использовать Аквастоп, который поможет избежать таких неприятностей, как протечки. При выборе крана для подключения предпочтение отдают таким моделям, которые не содержат в составе материал силумин, нельзя выбирать узлы со слишком толстыми стенками.

Ремонт инсталляции Cersanit. Обзор устройства и неполадок

Прежде чем начинать ремонт инсталляции унитаза, ознакомьтесь с устройством, принципом действия. Рама из стальных профилей прямоугольного сечения служит основанием для настенной чаши, спускного и канализационного патрубков, пластмассового резервуара с арматурой, системы управления смывом.

Рамная инсталляция Cersanit.

Состав инсталляции Rapid SL Grohe

Внутри емкости закреплены заливной (впускной, наливной), сливной (донный) клапан, обслуживаемые через техническое окно, закрытое монтажным коробом, стыкуемым с выведенной наружу панелью управления. Слив воды инициируется механической или пневматической кнопкой, расположенной на панели.

Приведем возможные неисправности инсталляции по функциональным признакам:

• Проблемы с рамой: перекосы, подвижки возникают из-за неправильной установки, сборки каркаса; использования дешевых профилей малой несущей способности.
• Протечки по соединениям впускной, выпускной гарнитуры унитаза. Появляются из-за монтажных ошибок, деформации каркаса, старения, дефектов уплотнений.
• Трещины, сколы чаши – последствия «криворукой» сборки, случайных ударов в ходе эксплуатации. В домашних условиях надежно склеить разбитое – не получится, не говоря об эстетике.
• Поломка механизма микролифта крышки. Закрепляя сидение, тщательно настройте равномерное прилегание к чаше, после чего затяните гайки. Типовая поломка – лопнувшая пружина. Трудность заключается в точном подборе аналога, ошибка чревата резко падающей или «зависающей» крышкой.
• Отказы узлов сливного бачка – наиболее распространенные случаи.
