Строительство домов и прочих сооружений нередко предполагает выполнение в земле отверстий, в которые будут устанавливаться столбы и другие элементы. Чтобы сделать такие отверстия, необязательно прибегать к помощи ультрасовременной бурильной техники. Вполне результативным может оказаться и обычный ручной бур. О способах его изготовления и поговорим в данной статье.
Необходимые инструменты и материалы
Изготовление ручного землебура для установки столбов не потребует значительных усилий. Для создания предмета понадобится следующее:
- гайки и болты размером М20;
- два стальных диска диаметром 100-150 мм;
- сверло из быстрорежущей стали под диаметр отверстий в 2 см;
- стальная труба диаметром в 4 см и с толщиной стенки до 3 мм (отрезки 50 и 40 см).
Труба должна выдерживать значительную нагрузку при бурении даже глинистого грунта, отличающегося большей плотностью, чем чернозём или супесь, залегающая между слоями глины. В качестве дисков подойдут готовые модели для циркулярной пилы. Самодельные диски изготавливаются из листовой стали толщиной не менее 3 мм (как и стенки трубы).
Инструментарий представлен следующими приспособлениями:
- молоток;
- болгарка с набором отрезных дисков по металлу;
- сварочный аппарат и электроды с диаметром металлического штыря в 3,2 или 3,5 мм;
- дрель (или перфоратор в режиме дрели с переходником под свёрла по металлу) и набор свёрл из быстрорежущей стали;
- инструмент для заточки лезвий и ножей.
В качестве мягкой ручки для будущего бура сгодятся грипсы руля велосипеда.
Изготовление деталей
Сначала определитесь с тем, какой бур нужен для работы. Простой садовый бур состоит из отдельных полупластин, установленных друг напротив друга. Вместе они образуют один полный виток, без которого пробурить грунт было бы проблематично. Основная задача такого инструмента – рытьё лунок под кустовую рассаду и даже саженцы. Садовым буром возможно пробурить и ямы под бетонируемую опору (круглая и профтруба, толстая арматура и прочее). Шнековый аппарат представляет собой несколько непрерывных витков, накрученных из полосы листовой стали. Он более сложен в изготовлении, ведь добиться идеально ровного шнека (винта) без токарного или фрезеровального станка невозможно.
При выполнении работ используйте готовый чертёж или же создайте свой. По нему и изготавливается будущий инструмент. Далее необходимо следовать нижеописанной инструкции.
- На листе стали с помощью циркуля начертите окружность, выделите центр. Отрезаемая от листа круглая часть – это будущее лезвие. Вырежьте её, используя болгарку.
- Начертите, ориентируясь по центру только что отрезанного круга, внутренний разрез, за который пропиленный диск надевается на вороток. Внешний диаметр трубы воротка должен соответствовать внутреннему диаметру прорезаемого отверстия. Вырежьте это отверстие в диске.
- Разрежьте полученный диск на две части.
- Прорежьте на конце трубы-воротка четыре продольные линии (в среднем по 3,5 см каждая). Используя молоток, согните получившиеся части так, чтобы их концы сходились в одной точке. Получится острие, которое и задаст направление бурению всякий раз, как бур пойдёт в дело.
Самодельный бур из трубы. Ножи и способ из крепления
В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.
После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

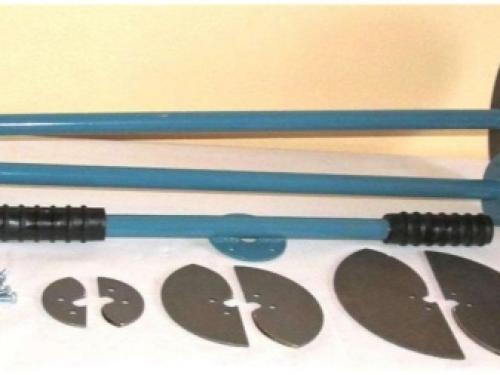

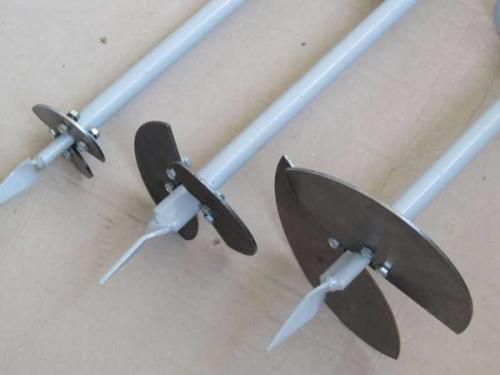

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров
В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.
Листовая сталь
Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.
Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).

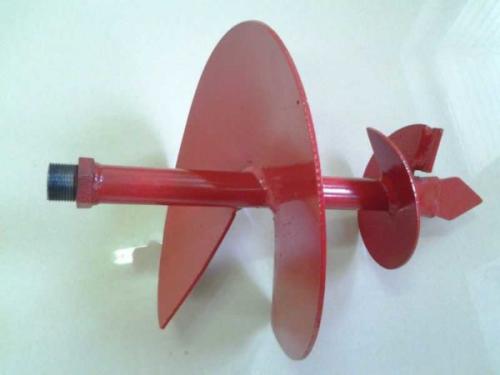

Ручной буроям с одним витком

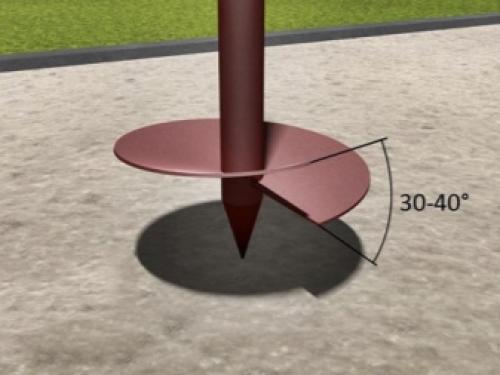

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

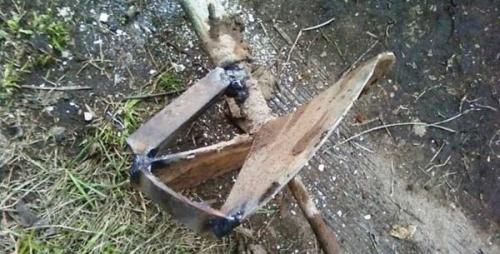

Усиление ручного бура для бурения скважин в плотных грунтах
Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.
Из пильного диска
Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

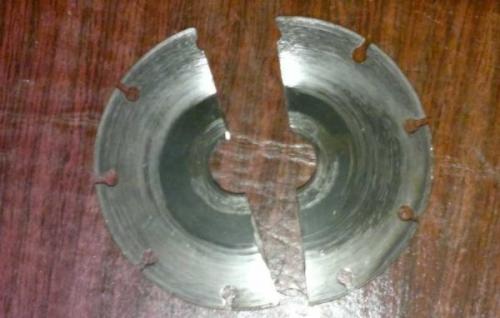

Диск распилен пополам
Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.
Ручной бур для земли. Критерии выбора садового бура
Для начала расскажем о критериях выбора и особенностях данного инструмента. По типу привода выделяют следующие разновидности буров:
- Ручные. Приводятся в движение физической силой человека и представляют собой стержень с установленной режущей головкой и ручками.

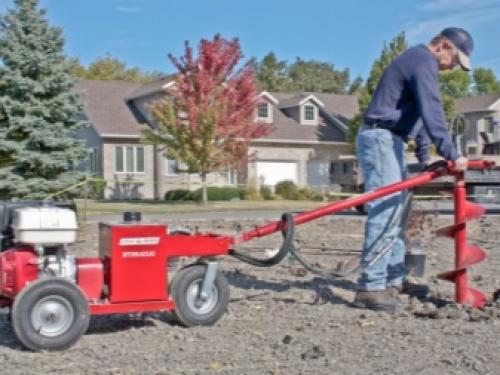

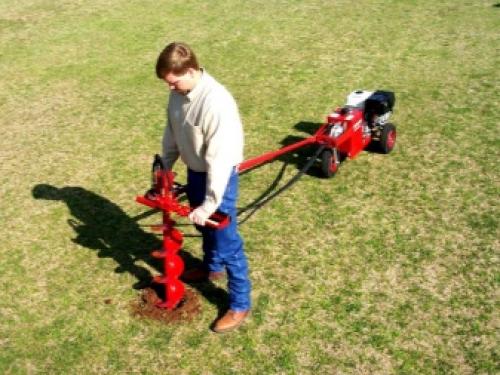

- Механические. Используют бензиновый или электрический двигатель. Скорость и эффективность работы возрастают в разы, однако стоят такие модели дороже.
Теперь расскажем об основных параметрах буров, на которые следует обратить внимание при покупке:
- Глубина бурения. Максимальная глубина, на которую данный бур способен осуществлять бурение грунта. Обычно для садовых задач достаточно 1–1,5 м глубины.
- Диаметр дисков. От него зависит и диаметр готового земляного отверстия. Качественные буры оснащаются сменными дисками разного размера, вплоть до нескольких десятков сантиментов.
- Комплектация. Хорошие буры комплектуются сменными режущими дисками и другими дополнительными устройствами.
- Конструкция. Сюда входит вес изделия (чем он меньше, тем лучше), возможность разборки и эргономика. Довольно важный критерий при выборе.
- Тип питания. Если с ручными бурами все понятно, то механические представлены бензиновыми и электрическими моделями. Первые не требуют наличия розетки и могут быть использованы на даче или в удаленных местах. С практической точки зрения проще использовать электрический бур, подзаряжаемый от бытовой сети.
- Качество сборки и металла. Напрямую влияет на долговечность использования бура. Качественные модели изготовлены из высокопрочной стали, покрытой антикоррозийным составом.
- Стоимость. Для небольших задач и периодического использования лучше подходят недорогие модели ручных буров. Если вы собираетесь часто пользоваться устройством, среди прочего и в строительных целях, лучше приобрести более дорогой механический аналог.

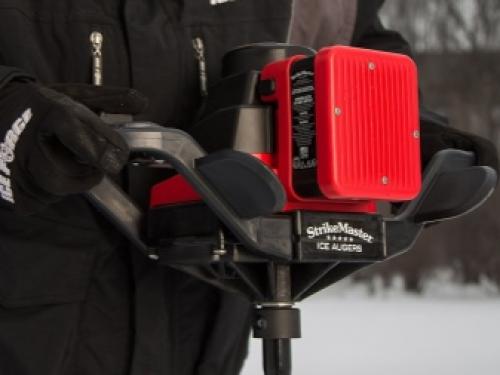

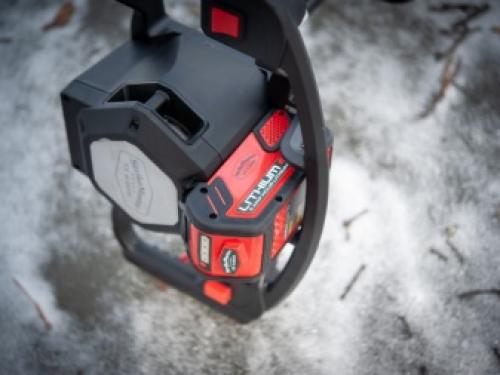

Электробур своими руками. Что это такое?
Электробур – это автоматически работающий на переменном токе инструмент, который используется для решения такой задачи, как создание земляных ям различного типа и назначения.
Устройство представлено конструкцией из штока, ручек и привода. Оно оснащено электрическим двигателем, в чём и заключается его отличительная особенность. К штоку (так называется стержневая часть рамы) прикреплены специальные лезвия на упорных подшипниках, которыми собирается и поднимается земля, когда агрегат зарывается в землю в процессе разработки ямы.
Бурильный механизм устанавливается вертикально и измельчает грунт с опорой на наконечник.
Зажимной механизм оборудования фиксирует направление бурения в земле. Принцип работы основывается на том, что агрегат приводится в действие, а лезвия получают вращение и начинают крутиться, что обеспечивает редуктор – механизм, соединенный при помощи муфты с устройством двигателя. Чем больше напряжение на входе, тем больше вращающий момент. Частота вращения при таком двигателе не является синхронной вращению магнитного поля статора, что объясняется особым устройством ротора.
Эффективность использования электробуров в проделывании скважин объясняется применением электродвигателя. Его конструкция продумана: полость обладает высокой герметичностью, внутри хорошая изоляция, в том числе от проникновения рабочей жидкости, также обеспечивается постоянное давление. В основные узлы агрегата для рытья грунта ток подается через провод.
В настоящее время электробуры широко используются в земляных работах. С тех пор, как они впервые вошли в употребление, производители и пользователи изобрели немало способов сделать их эксплуатацию по максимуму удобной, экономичной по затратам человеческих ресурсов и времени.
Ручной бур чертеж. Как сделать бур
Можно ли сделать бур своими руками? Для некоторых земляных работ на даче незаменимым инструментом является ручной бур. Яма, выкопанная при помощи этого инструмента, получится компактной, а вынутой земли будет меньше, чем при работе лопатой. Ямобур сохранит также естественную структуру и плотность почвы.

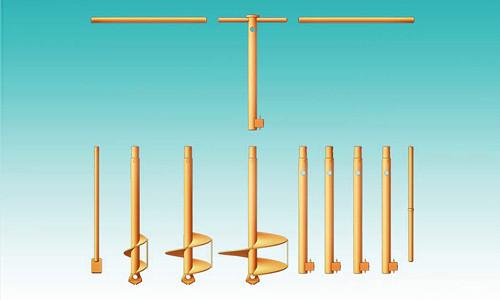

Схема конструкции садового бура с различными насадками.
Виды садовых буров
Садовые буры различаются по мощности, размерам и назначению. Выделяют следующие типы ямобуров:
- немоторизованный (ручное устройство, которое активно применяется в быту);
- механизированный (ручное устройство, которое работает на бензине и моторе);
- навесной (механизированное устройство, работающее с трактором либо иной техникой).
Немоторизованный ямобур сможет делать в грунте отверстия среднего диаметра и глубины. Выполнение работ происходит благодаря оператору, который держит инструмент. Такое устройство очень удобно в эксплуатации и легко транспортируется благодаря компактности. При помощи такого инструмента можно поставить забор из дерева или выкопать ямки для саженцев. Устройство состоит из основного стержня с ножом и ручки Т-образной формы. Существуют модели землебуров со съемными ножами или винтом, что дает возможность бурить ямы различных размеров (до 2 м) и диаметров (до 30 см).

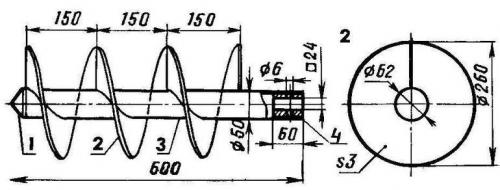

Чертеж шнекового бура.

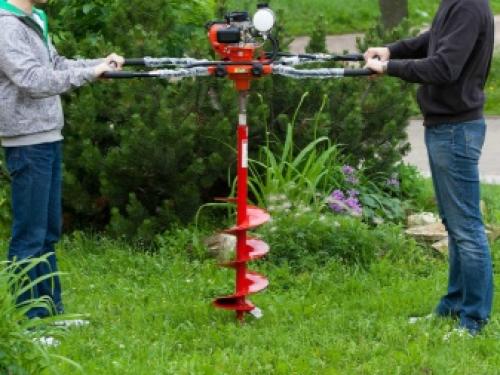

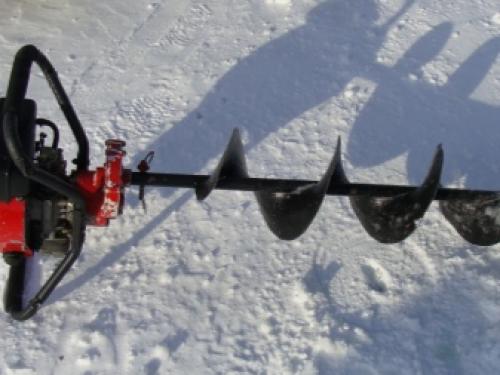

Механизированный бур оснащается приводом. У него простая конструкция: винтовой шнек или стержень и электрический или бензиновый привод с двигателем с редуктором. Шнек запускается благодаря вращательно-поступательным движениям зубчатых передач. Такой инструмент может бурить более глубокие ямы (до 3 м).
Навесные буры предназначаются для выполнения скважин большого размера и диаметра. Они используются для монтажа уличных осветительных столбов, ограждения предприятий, вокзалов, аэропортов. Благодаря им выполняются ограды для траншей. У них большая производительность и мощность.
Чтобы правильно выбрать устройство, необходимо обратить внимание на технические характеристики бура: диаметр углубления, глубина, количество углублений за день, мощность.
Вернуться к оглавлению
Фитостена своими руками.
Особенности изготовления катка для газона .
Скамейка-трансформер своими руками: чертежи, размеры. Подробнее>>
Изготовление бура своими руками
Изготовление ямобура – работа трудоемкая, но особенных умений и навыков для этого не потребуется. Для изготовления бура для земли понадобятся следующие инструменты:
- резец;
- штанга (конструкция из металла, которая увеличивается при погружении бура в почву);
- ручка для вращения устройства;
- аппарат для сварки;
- станок для токарных работ;
- мотор с наждаком;
- электрическая дрель с различными сверлами для металла;
- листы из стали;
- пруты из стали;
- труба.
Схема лезвия бура.
Чтобы сделать бур своими руками, можно применить чертежи. Сначала необходимо раскроить лист из стали и вырезать круги разного диаметра, что обеспечит универсальность устройства. Круги будут использоваться для выполнения резцов. Диаметр заготовок должен быть больше нужного размера углубления на 5 мм. Все заготовки сверлят в центре так, чтобы отверстия немного превышали размером диаметр штанги.
На станке для токарных работ делаются втулки из стали с перфорацией по центру, в которой сделана резьба. Они потребуются для крепления режущих деталей к штанге. Рекомендуется, чтобы их выполнил мастер, потому как от прочности будет зависеть надежность самого устройства.

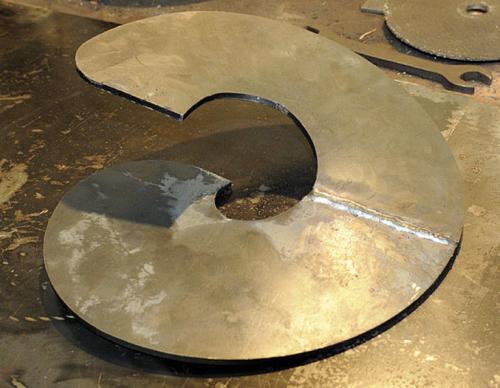

Далее необходимо превратить круглые заготовки в спиралевидные. С этой целью в заготовке следует вырезать маленький сегмент, концы закрепить в тисках и растянуть. Благодаря растяжению заготовка принимает вид спирали. Сильно растягивать не нужно, в противном случае металл потеряет прочность.
После этого заточить внешний конец спирали, чтобы она проще резала почву. На штанге следует сделать небольшие срезы (примерно 3 мм) на промежутке приблизительно 8 см от края. Край штанги заточить для легкого вхождения в почву и нарезать неглубокую спираль. Для того чтобы облегчить работу с плотной почвой, к краю штанги приварить сверло по металлу.
Штанга выполняется из отрезков трубы. Предусматривается возможность скрепления их друг с другом. Сверху крепится ручка для вращения устройства. По окончании всех работ по выполнению конструкции нужно покрасить устройство специальной краской, которая сможет защитить инструмент от коррозии. Бур для столбов своими руками готов.
Вернуться к оглавлению
Плюсы и минусы бурения ручным инструментом
Из преимуществ использования ручного устройства можно выделить следующие:
- небольшие затраты;
- возможность сохранения ландшафта;
- возможность использования ручного насоса.
Применять такое устройство можно и при сезонных работах на участке, и при устройстве оснований для построек.
Существует и недостаток ручного бурения: из-за ограниченной глубины ям такой тип не подходит для работы в плотных грунтах.
Конечно, ямобур своими руками требует больших затрат сил и времени. Однако сделанный самостоятельно садовый бур гарантированно прослужит вам долго.

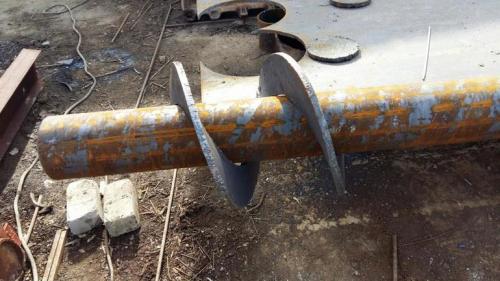

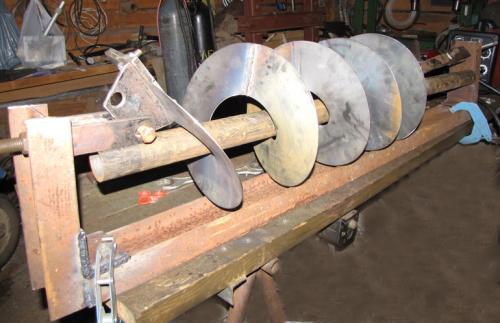

Шнековый бур своими руками.
Как сделать шнек своими руками: чертежи, схема, пошаговая инструкция
Для осуществления механического бурения скважин на воду используются специальные приспособления. Но многие умельцы стараются сделать шнеки своими руками. Чертеж и подробная инструкция по изготовлению помогут смонтировать механизм, который будет не хуже заводского. Главное, подготовить материал и инструмент.
Подготовительный этап
Прежде чем приступать к сборке конструкции шнека необходимо подготовить рабочий инструмент . В этот список входят:
- сталь листовая;
- автомобильные рессоры;
- напильник;
- специальные тиски для фиксации заготовок;
- молоток;
- картон и маркер;
- болгарка и диски для нее;
- крепежные элементы; рулетка;
- трубы разной длины.
Кроме этого, понадобится сварочный аппарат и защитные очки, чтобы снизить риск попадания искр в глаза при работе.
Что касается материала труб, то лучше подбирать стальные элементы, у которых повышенная коррозийная стойкость. Если брать дешевый вариант, то уже спустя некоторое время на поверхности появится ржавчина.
Если все подготовлено, то можно приступать к работе. Чтобы изготовить шнек своими руками, необходимо выполнить следующие действия:
- вначале сделать проект, а затем — шаблон на плотном картоне;
- взять стальную полую трубу, этот материал должен выдерживать серьезное механическое воздействие;
- изготовить из гибкого стального листа витки и с помощью сварочного аппарата приварить перья к трубе — получится своеобразная пружина.
Если требуется шнек для работы с сыпучим материалом, то витки должны быть расположены всплошную. В обратном случае нужного эффекта не будет. Если все сделано правильно, получится эффективный инструмент, который будет иметь следующие положительные качества:
- компактный размер;
- высокая производительность;
- длительный эксплуатационный срок;
- удобный в работе;
- быстрое углубление и подъем земли.
Но все эти характеристики можно получить только в том случае, если строго следовать инструкции при монтаже. Некоторые самодельные устройства сможет смонтировать даже новичок.
Простой способ
Есть очень простой способ быстро собрать самодельный шнек с двумя лопастями. Эти элементы будут прекрасно врезаться в грунт. Единственный минус, что работать им можно только на небольшой глубине, не более 10 м.
Изготавливается шнек по следующей технологии:
- Берем трубу длиной от 100 до 140 см, тут все зависит от роста работника. В ее верхней части привариваем продолговатую гайку, которая будет соответствовать болту. Можно заменить двумя стандартными. Если взять меньше, то конструкция будет держаться ненадежно.
- В нижней части привариваем металлическую гильзу или толстую арматуру — этот элемент будет исполнять роль переходника к буру. Долото покупаем готовое или изготавливаем самостоятельно из стальной полосы длиной 30 см и толщиной 3 мм. Ее сначала хорошенько прокаливаем, а затем охлаждаем в кипящем свинце или масле. Эту спираль фиксируем в гильзе, а потом тщательно затачиваем.
- Берем два диска от болгарки: один с ровной кромкой на 150 мм, другой зубчатый — 180 мм. Распиливаем эти диски напополам, в таком случае центральная часть расширяется и совпадает с основной трубой. Устанавливаем их поочередно: вначале меньший, а на 10 см выше — больший. Расположение деталей делаем строго под углом 35 градусов к земле. В таком случае повышается коэффициент полезного действия при минимальных усилиях.
- Далее изготавливаем трубчатые элементы для продления. Для этого берем трубу с аналогичным диаметром и длиной 100−140 см. Затем вставляем снизу болт и привариваем его. В верхней части устанавливаем и привариваем продолговатую гайку.
