Постройка односкатной крыши. Особенности конструкции односкатной крыши

Односкатная технология предполагает наличие одной скатной площади, возведенной с использованием стропильной системы. Несущая часть изготавливается из досок и бруса.

Края стропильных ног относятся к разряду наслонных, так как имеют опору под собой. Для покрытия может использоваться профнастил, листовой материал, мягкая кровля в рулонах, ондулин, пластик, керамическая плитка, металлочерепица и т.д.

Такой вид крыши может устанавливаться не только над пристройками к основному зданию: террасами, входными группами или техническими зданиями. Все чаще лаконичные односкатные конструкции сооружаются над частными жилыми домами

Особенность односкатной конструкции с сильным наклоном сводит к минимуму возможность накопления снежных масс и воды. Отвод осадков происходит автоматически за счет разницы в высоте опорных стен. Если же система кровли имеет пологую форму, ее необходимо оснащать желобом для стока воды .

В зависимости от функционального назначения, односкатные крыши делятся на:

Невентилируемые . Чаще устанавливаются при строительстве подсобных и рабочих помещений или террас.
Вентилируемые . Предполагают наличие воздушной прослойки между утепляющим и гидроизоляционным материалом.

Каждый элемент несущей конструкции укладывается поочередно и фиксируется на двух стенах постройки, разных по высоте. Все элементы соединяются посредством мауэрлата.

Мауэрлат – бревно или брус, уложенный поверх фронтальной и задней стен. Его функция — нижняя опора для крепления стропил

Крыша с одним скатом может иметь разные опорные элементы, в зависимости от предполагаемой высоты и конструкции.

В качестве опоры используются:

опорные столбы, на которые в дальнейшем может крепится обшивка;
несущие конструкции, изготовленные из пенобетона, кирпича или древесины.

Односкатная крыша включает несколько разновидностей: она может быть с чердаком или без него, холодная или оснащенная теплоизоляцией. Между потолочным перекрытием дома и кровлей можно обустроить жилую полу-мансарду или хозяйственную зону.

Односкатная крыша на дом.

имеют самую незамысловатую конструкцию и используются чаще всего в проектах хозяйственных построек, гаражей, дачных домиков, для придомовых построек.

Система односкатной крыши представляет собой плоскость прямоугольной или квадратной формы , противоположные части которой находятся под наклоном.

Такое расположение возникает за счет разной высоты противоположных стен здания. Односкатную крышу не составит труда соорудить самостоятельно.

В данной статье вы узнаете, как делается односкатная крыша своими руками — пошагово.

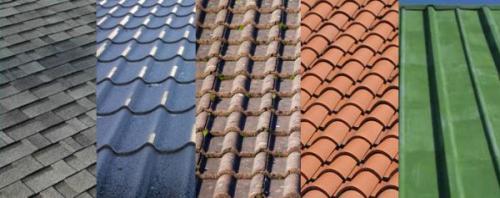

От того, какое кровельное покрытие предусмотрено для внешней отделки крыши, определяют односкатной конструкции . Для разного покрытия уклон различен.

Чаще всего для такого рода крыш используют

Асбоцементный шифер ;
Металлочерепицу;
Битумную черепицу;
Цементно-песчаную черепицу;
Медные, оцинкованные листы;

Кроме того, при выборе покрытия для крыши с одним скатом следует учитывать природные явления (ветряные нагрузки, снеговые осадки, направление порывов ветра).

Кровельный материал

Как рассчитать количество материала для односкатной крыши

Для верного расчета расходного материала для крыши, имеющей один уклон, необходимо знать размеры ската .

Размеры стропил

Длина стропильной доски зависит от внешнего покрытия , шаг укладки стропильных досок или брусьев. Так, для металлочерепицы рекомендуемый шаг — 30 см, для шифера — 44 см, для кровли с гибким покрытием — произвольный. Кроме того, для крыши с одним уклоном расстояние между стропильными ногами конструкции не должно превышать одного метра . Если брус тонкий, что расстояние между такими досками должно быть меньше.

ВАЖНО!

При расчете количества стропильных досок на односкатную крышу важно учитывать материал, который будет являться финишным покрытием кровли.

Для каждого покрытия определяются свои особенности стропильной системы.

Размеры стропил

Количество материала для ветровой доски

Расчет заготовок для ветровой доски производится путем определения разности периметра всего ската и нижней части , которая относится к карнизу. Данный показатель и будет являться размером ветровой доски.

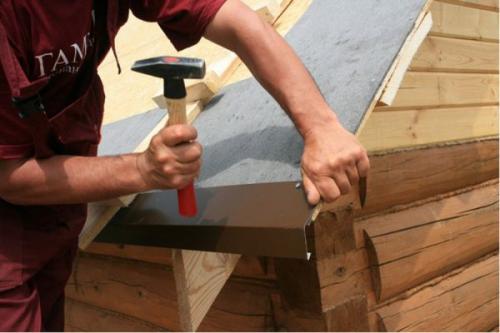

Монтаж ветровой доски

Количество материалов для утепления, гидроизоляции, пароизоляции

Количество расходных материалов для обустройства пирога односкатной конструкции рассчитывается, исходя из периметра ската . Если требуется укладывать основу в два или несколько слоев, то, соответственно, количество умножается на число слоев. В зависимости от особенностей укладки того или другого материала, берется небольшой их запас.

Кроме того, необходимо запастись досками для доборных элементов , чтобы обеспечить вентиляцию, водосток, задерживающие снег элементы.

Гидроизоляция

Устройство стропильной системы

Стропильная система односкатной крыши подразумевает наличие минимума элементов, необходимых для ее монтажа.

Система может быть устроена с дополнительно установленными опорами или же без них .

Система с опорами

Если пролет между крайними стенами больше чем 4,5 м , то целесообразно устанавливать дополнительные элементы (подкосы, стойки, прогоны) для распределения нагрузки по периметру.

Если пролет более 6,5 метров , то надо устанавливать дополнительные опоры в центре помещения. Односкатная система при таком устройстве более надежная и прочная .

Система с опорами

Система без дополнительных опор

Если пролет составляет менее 4 метров , то устанавливаются наслонные стропильные доски, которые имеют опору только на противоположные стены. Такая конструкция является висячей и опорой служат брусья, уложенные на мауэрлат.

Система без опор

Скользящая система

Система, при которой основная нагрузка падает на мауэрлат . При этом брусья крепятся к стенам с помощью скользящих элементов, допускающих временное проседание здание без изменения конструкции кровли. Такая система наиболее распространена для бревенчатых сооружений .

Простая односкатная крыша. Разновидности односкатных кровель

Конструкция односкатной кровли является простой, однако возводиться она может по-разному.

Крыша может быть утеплённой или холодной.
Для утепленной односкатной крыши монтируются все элементы кровельного пирога
Под кровлей можно устроить чердачное помещение. В чистом виде чердаки встречаются довольно редко, так как противопожарные нормы не допускают делать чердак высотой менее 1,6 м. Для односкатной крыши чердачное помещение целесообразно делать лишь в случае, если между конструкцией кровли и верхним перекрытием устраивается жилая мансарда или небольшое помещение для бытовых целей.
Односкатные кровли в большинстве случаев делаются пологими. В основном встречаются конструкции с уклоном 5–15°. Хотя бывают и более крутые крыши с наклоном до 60°. Всё зависит от ветровой и снеговой нагрузки в регионе строительства.

Односкатную крышу можно соорудить:

над отдельно размещённой бытовой или жилой постройкой;
над пристроенной к главному зданию террасой, баней, входной группой, гаражом и т. д.

Отвод осадков со ската будет происходить автоматически. Достигается это благодаря разнице в высоте стен, которые используются в качестве опор. Соответственно, не понадобится устраивать внутренний сток. К низкой стороне довольно часто фиксируют жёлоб водостока, который отлично справляется с задачей отведения воды в летнее время. В зимний период на пологом скате иногда собирается снег. В этом случае крышу можно почистить, соблюдая необходимые меры предосторожности.

Стропильная система односкатной крыши. Стропильная система

Поскольку хозяйственные постройки редко занимают большую площадь, то покрывать их плоской кровлей очень выгодно. Стропильная система односкатной крыши гаража требует малого количества балок. И последние даже не будут отличаться большой мощностью.

Если расстояние между стенами не превышает четырех метров, то для крыши будет достаточно взять балки сечением 50 мм. А учитывая будущую снеговую нагрузку, лучше увеличить эту цифру до 100. Но даже в этом случае такую балку сверхмощной не назовешь. Поэтому и цена ее будет более чем доступная.

Стропильные балки Источник akak7.ru

С возрастанием расстояния между стенами, соответственно увеличивается сечение балок. Разумеется, что и конструкция также меняет свои формы. Так для пролета, который не превышает 4,5 м достаточно двух мауэрлатов на стенах с лежащими на них стропильными ногами.

Если расстояние увеличивается до 6 метров, то конструкцию потребуется усилить лежнем. На более высокой стене отмечается линия на уровне высоты более низкой стены. В этом месте закрепляется балка, которая и называется лежнем. На нее устанавливается подстропильная нога, которая упирается в балку, лежащую между мауэрлатами. Упор необходимо делать, как можно ближе к середине балки. А сечение последней увеличивают до 150 мм.

Односкатные крыши для бани будут иметь более сложную стропильную систему. Потому что расстояние между стенами в таком строении часто превышает 6 метров. А если строение, кроме парилки и моечной, имеет и благоустроенную комнату отдыха с бильярдным столом, то длина между внешними перегородками может достичь и 12 метров.

В последнем случае лучше проектировать здание, чтобы оно имело дополнительную несущую стену по центру. Но в любом случае придется увеличивать количество подстропильных ног. Также потребуется наращивание балок.

Наращивание стропил Источник kroemsami.ru

Если нужно продлить конструкцию только на размеры свесов кровли, то применяют кобылки. Балку доращивают куском нужной длины (кобылкой), закрепляя его с боков деревянными накладками. Последних понадобится две штуки, и они должны быть не меньше 60 см длиной. Крепить можно гвоздями, но для надежности лучше использовать болты. При наращивании балки, общая длина которой превышает 8 метров, необходимо применять специальные монтажные пластины.

Если кроется каменное здание, то используют жесткое крепление стропильных ног к мауэрлату. В этом случае в брусе делается вырез, который будет упираться в подставку. Так увеличивается площадь опоры ноги, и конструкция приобретает дополнительную прочность.

Поскольку все деревянные дома нестабильны, такой способ крепления к ним не подходит. Такие здания постоянно и попеременно, то поднимаются, то опускаются. В этом случае жесткую кровлю просто разорвет. Поэтому каркасная баня с односкатной крышей требует другого подхода.

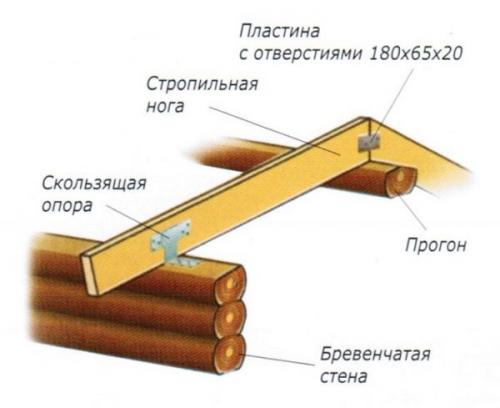

«Скользячок» для деревянного сруба Источник dompodrobno.ru

Для стропил и мауэрлата используется скользящие соединение, которое называется «скользячок». Он состоит из стального уголка с прикрепленной металлической пластиной. Соединение делается подвижным. Уголок крепят к мауэрлату, а пластину – к стропильной ноге.

Таких деталей необходимо устанавливать по две штуки на каждую сторону балки. Подвижный узел не позволит деформироваться кровле при постоянных усадках деревянных стен.

Выбор угла наклона кровли

В этом вопросе в первую очередь руководствуются климатическими условиями. Необходимо учесть ветровую и снеговую нагрузку данного региона. Нужно свериться со специальными таблицами, в которых указаны минимальные углы наклона кровли при самых сильных порывах ветра и выпадении максимального количества осадков.

Затем необходимо определить нужные параметры согласно выбранного материала для покрытия. Каждый производитель обязательно указывает минимальный угол наклона крыши, при котором его изделие сохранит все рабочие параметры. Например, односкатная крыша из металлочерепицы должна иметь не менее 6 градусов покатости.

Односкатная крыша пролет 7 метров. Расчет стропил односкатной крыши – Онлайн-калькулятор

Ошибка расчёта Пожалуйста, проверьте правильность введённых данных

Калькулятор будет доступен после внесения изменений в соответствующие параметры.

Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.

Скрытые чертежи и размеры доступны после оплаты доступа Если вы оплатили подписку, авторизовались на сайте, но видите это сообщение, значит ваш браузер не совместим с функционалом калькулятора. Пожалуйста, используйте последнюю версию Google Chrome для продолжения работы с сайтом.

Выберите проекцию:

Чертеж расположения для установки стропила
Чертеж горизонтального расположения стропила крыши

Расстояние: 0

Результаты расчета

Крыша

Угол: 20.32 °

Стропило

Угол спила: 69.68 °

Размер спила: 5.56 см

Длина: 432.11 см

Ширина: 15 см

Толщина: 5 см

Длина по скату крыши: 426.55 см

Расстояние от края козырька до верхнего запила: 85.31 см

Расстояние от края свеса до нижнего запила: 53.32 см

Расстояние между опорами: 287.92 см

Глубина нижнего запила по опоре (горизонтально): 5 см

Глубина нижнего запила вдоль стены (вертикально): 1.85 см

Глубина верхнего запила по опоре (горизонтально): 5 см

Глубина верхнего запила вдоль стены (вертикально): 1.85 см

Материалы конструкции

Стропило

Ширина: 15 см

Длина: 432.11 см

Толщина: 5 см

Объём: 0.032 м³

Указанные «Размеры»

Отображение

Единицы измерения: см

Цвет чертежа: цветной

Дом

Ширина: 300 см

Толщина стены: 30 см

Высота стены (высокой): 400 см

Высота стены (низкой): 300 см

Крыша

Свес: 50 см

Козырёк: 50 см

Стропило

Ширина: 15 см

Толщина: 5 см

Запил снизу: 5 см

Запил сверху: 5 см

Выберите способ сохранения

Добавить в закладки

Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.

Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.

Односкатная крыша расчет. Односкатная крыша (Онлайн-калькулятор)

Калькулятор для расчета односкатной крыши онлайн . С его помощью можно рассчитать основные характеристики односкатной крыши, расчет расхода материалов стропил и обрешётки.

Односкатная крыша является простейшим покрытием при строительстве простых зданий, хозпостроек или складов.

Укажите кровельный материал:

кг/м²

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
(см)

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м².

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1x15 м): 0 рулонов.

Обрешетка:

Количество рядов обрешетки: 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

Для расчета односкатной крыши нужно ввести в калькулятор исходные данные : размеры здания, высоту крыши и длину свесов. Также нужно будет указать некоторые данные по стропилам и обрешётке. Район строительства по снегу и ветру тоже нужно указать.

В итоге расчета будут вычислены следующие характеристики крыши : площадь, угол наклона ската, вес материалов, количество рулонов и т.п. В табличной форме выводятся размеры и количество материалов стропил и обрешетки.

Наш онлайн калькулятор поможет вам сделать расчет крыши из шифера, листовой стали, черепицы (битумная, металлочерепица), ондулина и других современных кровельных материалов.

Односкатная крыша чертеж. Устройство

Односкатная крыша считается дешевым видом кровли, который можно возвести своими руками.

Но для этого необходимо понимать устройство конструкции и ознакомиться с основными терминами.

Это поможет не только понимать уже готовые планы строительства, но и сэкономить на постройке.

Схема сборки односкатной крыши своими руками: узлы и рабочие чертежи

Узлы кровли — это необходимые элементы, которые являются этапами возведения односкатной кровли. Они обязательны при строительстве жилого дома, однако в некоторых случаях ими можно пренебречь.

Особое внимание уделяется соединениям стропил с коньком и мауэрлатом, узлам в различных типах стропильных систем (наслонной, висячей), а также элементам усиления.

Подробнее об узлах 1-скатной кровли, читайте здесь .

Обычный порядок сборки 1-скатной кровли :

Обустройство армопояса, при необходимости.
Крепление мауэрлата.
Сборка стропильного каркаса.
Монтаж обрешётки.
Устройство кровельного пирога.
Крепление кровельного покрытия.
Финишные работы.

Обустройство армопояса

Армированный пояс — это основание под мауэрлат , необходимое для равномерного распределения нагрузки. Также отвечает за надежность крепления мауэрлата. Представляет собой жб ленту (залитую бетоном арматуру).

Армопоясом можно пренебречь в нескольких случаях:

для кирпичных или деревянных стен;
на плотных скалистых грунтах;
для нежилых построек в местности без сильных ветров.

Армопояс заливается по всему периметру стен дома.

Подробнее об армопоясе односкатной крыши читайте здесь .

Мауэрлат

Как и армопояс, мауэрлат отвечает за распределение нагрузки веса крыши на стены. В односкатных крышах он устанавливается на фронтальную (самую высокую) и противоположную стены. Строительные балки опираются концом именно на него.

Мауэрлат выполняется из :

скрепленных между собой досок;
из бруса или бревен для деревянных стен;
из стального профиля.

При монтаже мауэрлата рекомендуется использовать гидроизоляцию , чтобы увеличить срок службы узла.

Более детальная информация о мауэрлате для односкатной крыши находится в этой статье .

Фронтон

Просвет между боковой стеной и скатом “зашиваются” фронтоном. Он может быть построен как до строительства стропильной системы, так и после. Обычно используются материалы строительства стен, хотя можно сделать обшивку из сендвич-панелей. За рубежом часто в качестве фронтона и фронтальной стены используется каркас для панорамного остекления.

О фронтонах для односкатной крыши узнайте из нашего материала .

Стропильная система

Стропильная система — каркас крыши . Можно использовать монолитные брусья или “нарощенные” (из 2 и более частей с небольшим шагом, чтобы выдержать нагрузку). В стропилах делается вырезка по форме мауэрлата, в который они упираются. Но требуется дополнительное крепление.

Шаг между балками обычно составляет от 50 см до 1 м, но может быть больше или меньше в зависимости от того, какой тип кровельных материалов используется. Тем меньше шаг, тем большую нагрузку выдерживает система.

Подробнее о стропилах односкатной кровли рассказано здесь .

Обрешетка

Дощатый настил, на который крепится финишная кровля, — обрешетка . Она может быть:

сплошная с плотным прилеганием досок;
в разрядку с небольшим просветом.

Сплошная обрешетка подойдет для любого типа кровли , но обойдется дороже. При установке обрешетки в разрядку необходимо определить шаг — расстояние между досками. Он зависит от типа финальной кровли, обычно указывается в инструкции к металлочерепице или профилю.

Внимание ! Обрешетка крепится к стропилам гвоздями.

Для лучшей изоляции и крепления кровельного пирога обрешетка может быть в несколько “уровней”.

Более полную информацию об обрешетке односкатной крыши вы найдете в этой статье .

Свесы

Карниз выполняет защитную функцию, поэтому длина свесов должна быть от 20 до 60 см . В таком случае при скатывании воды она будет отводиться достаточно далеко от стен, что увеличивает их срок службы.

О свесах для односкатной кровли читайте тут .

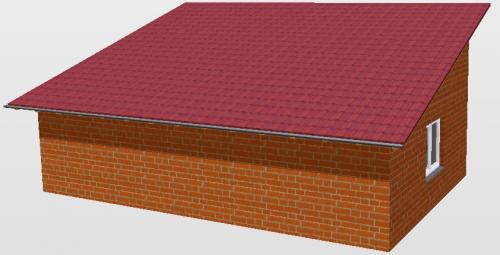

Односкатная крыша 6 метров. Расчет односкатной крыши — Онлайн-калькулятор кровли, стропил, обрешетки и угла наклона

Распространенное применение односкатной крыши — укрытие пристроек к дому и хозяйственных построек. Однако не стоит недооценивать данный тип. Существует множество потрясающих архитектурных проектов с односкатной крышей или комбинаций из нескольких независимых скатов. А если добавить к этому простоту и надежность конструкции, то получится достойный вариант, ничем не уступающий традиционным двухскатным крышам.

Выбрав односкатную конструкцию в качестве приоритетной, воспользуйтесь онлайн калькулятором и рекомендациями, размещенными в данном обзоре.

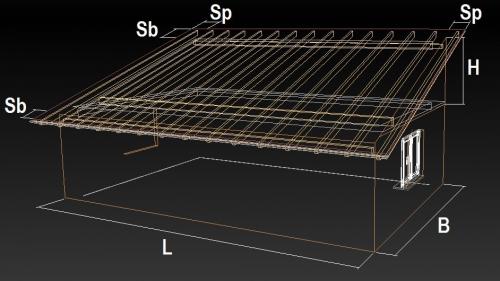

Онлайн калькулятор односкатной крыши

Данный калькулятор упростит комплектацию материалов для стропильной системы и финишного кровельного покрытия, позволит просчитать угол наклона ската, количество обрешетки и размер стропил.

Перед проведением расчетов настоятельно рекомендуется:

Изучить особенности стропильной системы под конкретный кровельный материал. В большей степени это относиться к обрешетке. Так, для битумной черепицы обрешетка должна быть сплошной (доску можно заменить на листы ОСП или фанеры). Для металлочерепицы обрешетка монтируется с учетом размера волны.
Проверить надежность выбранного угла и шага стропил. В этом поможет программа.

Укажите кровельный материал:

кг/м²

Результаты расчетов:

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м².

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Обрешетка:

Количество рядов обрешетки: 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

Односкатные крыши. Основные достоинства односкатных крыш

Несмотря на то что не всем нравится эстетика здания, над которым смонтирована односкатная кровля (хотя сам по себе вопрос – неоднозначный), многие хозяева загородных участков при возведении построек, а иногда даже — и жилого дома, выбирают именно такой вариант, руководствуясь целым рядом достоинств подобной конструкции.

Односкатные кровельные системы подкупают своей понятностью, простотой расчетов и монтажа

Материалов для односкатной стропильной системы, тем более, если она возводится над небольшой хозяйственной пристройкой, потребуется совсем немного.
Самой «жесткой» плоской фигурой является треугольник. Именно он лежит в основе практически любой стропильной системы. В односкатной системе этот треугольник – прямоугольный, что существенно упрощает проведение расчетов, так как все геометрические соотношения известны каждому, кто заканчивал среднюю школу. Но эта простота никак не сказывается на прочности и надежности всей конструкции.
Даже если ведущий самостоятельное строительство владелец участка ни разу ранее не сталкивался с возведением крыши, монтаж односкатной стропильной системы не должен вызвать у него чрезмерных трудностей – он достаточно понятен, не столь сложен. Нередко, при перекрытии небольших хозпостроек или иных придомовых сооружений вполне возможно обойтись не то что без вызова бригады специалистов, но даже и без приглашения помощников.
При возведении конструкции крыши всегда важна скорость проведения работ, естественно, без потери качества – хочется как можно быстрей обезопасить строение от капризов погоды. По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически нет сложных соединительных узлов, забирающих массу времени и требующих высокоточной подгонки.
