Гофра для подземной прокладки кабеля. Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

  • При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
  • При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

    Гофра для подземной прокладки кабеля. Зачем нужна гофра

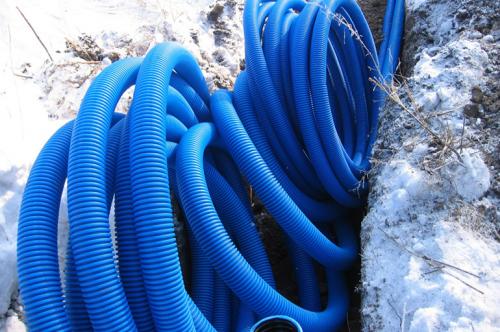

    Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение

  • При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
  • При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.
    • При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном (чтобы выдерживала нагрев и мороз) и стойкость. к ультрафиолету. Если кабель подвешивается, необходимо еще и армирование — для увеличения несущей способности.
    • При подземной прокладке важна водонепроницаемость, а также жесткость.

      Гофра для подземной прокладки кабеля. Зачем нужна гофра

Гофра для подземной прокладки кабеля д32. Какую гофру использовать для проводки кабеля под землей

Гофра для подземной прокладки кабеля д32. Какую гофру использовать для проводки кабеля под землей

Пластмассовая гофра для прокладки кабеля в земле имеет ряд преимуществ в сравнении с кожухами из стали, керамики и асбеста. Благодаря этому такие оболочки становятся все более востребованными. Выпускают несколько типоразмеров изделий с разными диаметром и толщиной стенки.

Гофра для подземной прокладки кабеля д32. Какую гофру использовать для проводки кабеля под землей

В каких случаях используется гофра для прокладки подземного кабеля

Укладка в траншею – наиболее популярный способ монтажа линии, ведущей от ЛЭП к дому. Его преимущества – надежность и эстетичность.

По ГОСТу

Государственные стандарты и другие нормативные документы не содержат прямого требования относительно использования гофры. Но есть косвенные указания, например:

  • табл. 2.1.3 ПУЭ рекомендует помещать кабели в трубы из трудно- или несгораемых материалов;
  • п. 7.1.37 ПУЭ предписывает делать проводку заменяемой, а сделать это без применения гофры невозможно;
  • п. 3.58 СНиП 3.05.06-85 обязывает защищать линии от механических повреждений.

Для чего это нужно

Гофра выполняет несколько функций:

  1. Защищает проводник от механических повреждений, влаги, ультрафиолета (при наружной прокладке).
  2. Облегчает замену кабеля – не нужно вскрывать траншею или штробу.
  3. При подземной прокладке – благодаря красному цвету сигнализирует о наличии линии при раскопке траншеи.

Гофра для подземной прокладки кабеля д32. Какую гофру использовать для проводки кабеля под землей

Плюсы и минусы использования гофротрубы при подземных работах

В сравнении с асбоцементными, стальными и керамическими кожухами гофры имеют следующие достоинства:

  • низкую стоимость;
  • невосприимчивость к коррозии;
  • диэлектрическую прочность в 2000 В при сопротивлении в 100 Ом (кожух не нужно заземлять);
  • влагонепроницаемость;
  • малый вес;
  • срок службы до 50 лет;
  • гибкость: для организации поворотов трассы не нужны отводы;
  • простота монтажа: концы изделий малого и среднего диаметров не нужно паять, что позволяет обойтись без сложного оборудования.

Благодаря кольцевой жесткости гофрированная оболочка не сминается под тяжестью грунта.

Единственный недостаток пластикового кожуха – горючесть. Но благодаря специальным добавкам изделие относится к трудногорючим и самозатухающим.

Особенности гофры для подземной прокладки проводов

Для применения в траншеях выпускают специальные кожухи. Их материал и конструкция учитывают следующие негативные факторы:

  • механические усилия от подвижек грунта;
  • высокую влажность;
  • присутствие химических веществ, попадающих в почву в результате деятельности человека;
  • активность грызунов, насекомых, микроорганизмов.

Гофра для подземной прокладки кабеля д32. Какую гофру использовать для проводки кабеля под землей

Одновременно снижаются требования к:

  • защите от ультрафиолета;
  • огнестойкости.

Цвет и характеристики защитной оболочки

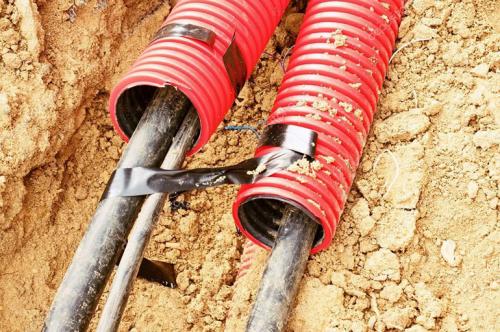

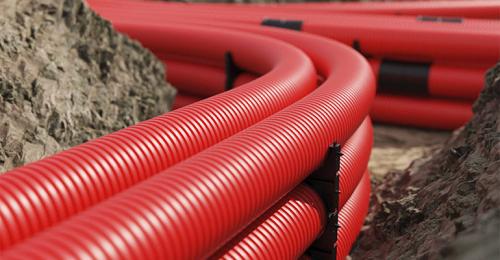

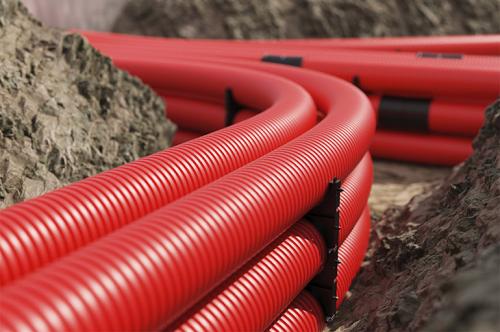

Гофрированная труба для подземного монтажа имеет красный цвет. Это делает ее хорошо видной при вскрытии траншеи.

Стенка у изделия двойная:

  • снаружи – гофра, армированная металлической сеткой;
  • внутри – гладкий канал.

Такое исполнение делает изделие прочным, придает ему гибкость и одновременно облегчает протяжку линии.

Кожухи изготавливают из материалов со следующими свойствами:

  • стойкостью к ударным нагрузкам и вибрации;
  • пластичностью;
  • диапазоном рабочих температур от -25 до +70°С.

Гофра для подземной прокладки кабеля д32. Какую гофру использовать для проводки кабеля под землей

Отрезки изделия снабжены муфтами без раструба для герметичного соединения.

Используемые материалы

Оболочки делают из полиэтилена низкого и высокого давления. ПНД идет на изготовление наружного слоя, ПВД – внутреннего.

Используют только пластик, полученный из первичного сырья – как наиболее качественный.

Гофры из ПВХ, полипропилена и полиамида не подходят для монтажа в грунт. Такие каналы применяют для прокладки проводки в зданиях и на улице.

Как выбрать гофру

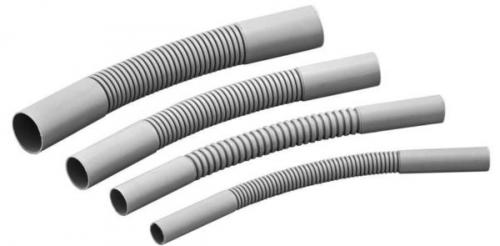

Изделия выпускают в 2 исполнениях:

  • отрезками длиной до 12 м;

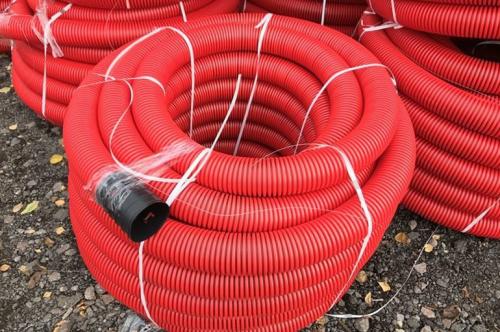

  • бухтами по 20, 50 и 100 м (диаметром до 90 мм).

Кабель для прокладки в земле. Какие кабели использовать

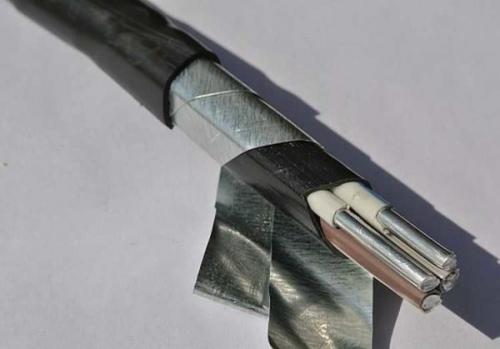

Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный  ввод в дом от столба , при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или  ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

Кабель для прокладки в земле. Какие кабели использовать

Не предназначенные для подземной укладки кабели лучше не использовать

Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

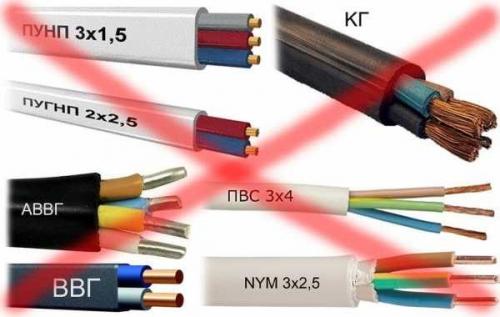

Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай  или другие хозпостройки ( свинарник , курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ . Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.

Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше. Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ,  ААБл, АПсВГ, АСБ,  ААПл, АПвВГ, АПВГ, АСПл и т.д.

Кабель для прокладки в земле. Какие кабели использовать

Бронированный кабель имеет три оболочки, обычный — одну

В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам —  ПвКШп.
