К слову сказать, в частных домах не бывает открытых и закрытых систем, бывают гравитационные и напорные (насосные). В первых вода движется за счет разности удельного веса (естественная циркуляция), а во вторых – принудительно побуждается насосом.

Для справки. Открытая система работает одновременно на отопление и ГВС, применяется только в крупных централизованных сетях. Вот почему все индивидуальные системы – закрытые.

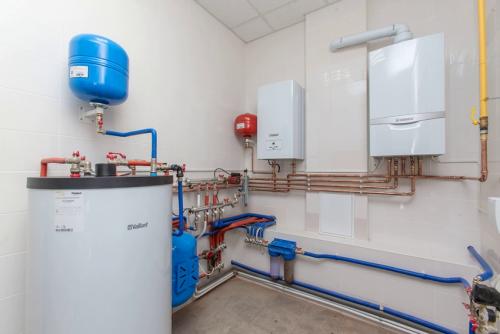

Чтобы правильно установить расширительный бак в системе отопления, надо выполнить следующие требования:

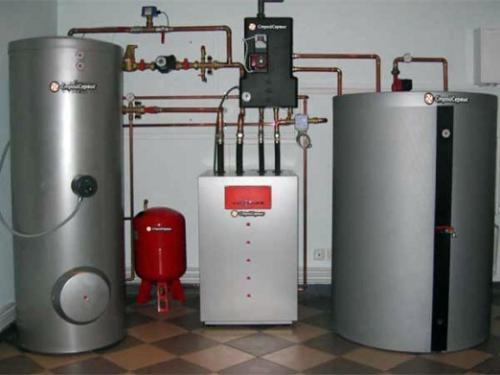

• расположение бачка – помещение топочной, недалеко от котла;
• аппарат должен стоять в таком месте, где к нему будет свободный доступ для настройки и обслуживания;
• в случае крепления бачка к стене на кронштейне рекомендуется выдержать высоту, удобную для доступа к его воздушному клапану и запорной арматуре;
• труба подводки вместе с кранами не должна нагружать своим весом расширительный бачок. То есть, подводку следует крепить к стене отдельно;
• подводку к напольному расширительному баку для отопления не допускается прокладывать по полу поперек прохода;
• емкость не ставить вплотную к стене, оставить достаточный просвет для осмотра.

Резервуары небольшой вместительности допускается подвешивать к стене при условии, что ее несущей способности будет достаточно. Что же касается ориентации бачка в пространстве, то тут много противоречивых советов. Одни рекомендуют способ установки, при котором труба присоединяется к емкости сверху, а воздушная камера, соответственно, находится снизу. Обоснование – легче удалить воздух из-под мембраны при заполнении, вода его вытеснит.

На самом деле в первоначальном состоянии резиновая «груша», поджимаемая с одной стороны давлением воздуха, не оставляет места для него с другой стороны, как показано на фото выше. Специалисты по монтажу как раз советуют устанавливать расширительный бак присоединительным патрубком вниз, и только так. В некоторых моделях штуцер изначально находится на боковой стенке, в ее нижней части, и сосуд по-другому поставить невозможно (см. фото ниже).

Пояснить это просто. Аппарат будет функционировать в любом положении, хоть и лежа на боку. Другое дело, что рано или поздно в мембране появятся трещины. Когда установка мембранного расширительного бака выполнена воздушной камерой вверх, а патрубком вниз, то воздух будет проникать сквозь трещины в теплоноситель очень медленно и резервуар еще прослужит какое-то время. Если же он будет стоять вверх ногами, то воздух, будучи легче воды, быстро перетечет в камеру с теплоносителем и бачок придется срочно менять.

Примечание. Некоторые производители предлагают осуществлять монтаж расширительного бака системы отопления, как раз подвешивая его «головой» вниз, на кронштейне. Это не запрещается, все будет работать, только в случае неисправности мембраны узел выйдет из строя сразу же.

На какой высоте ставить расширительный бак в закрытой системе. Расширительный бак в системе отопления открытого типа

Специфика расположения открытого бака

Особенности такой системы уже, наверное, понятны исходя из ее названия. Контур, безусловно, замкнут, но он не изолирован от атмосферы, негерметичен, и избыточного давления в нем не может быть по определению. А расширительный бак представляет собой обычную ёмкость, врезанную в контур. Главное условие – она должна расположиться выше самой высокой точки системы.

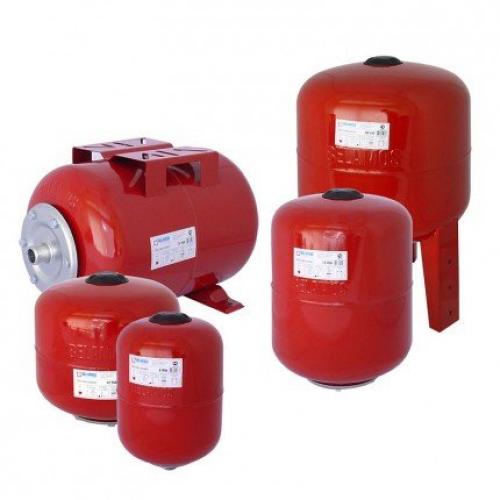

Цены на расширительные баки

Почему именно высшая точка? Все просто – в противном случае жидкость просто будет выливаться по закону сообщающиеся сосудов.

Кроме того, такое расположение способствует выполнению еще одной важной функции – расширительный бачок открытого типа становится эффективным воздухоотводчиком. В воде всегда имеется растворенный воздух, который способен перейти в привычное для себя газообразное состояние. Кроме того, к выделению газов могут приводить и химические реакции между теплоносителем и материалом труб и теплообменников. А скопление газа способно запереть радиатор или даже целый участок отопительного контура. Так что своевременное удаление газовых пузырьков – чрезвычайно важная задача.

Правда, иногда открытые расширительные баки врезаются в магистраль обратки (по тем или иным компоновочным соображениям). Но все равно – это высшая точка системы, к которой просто прокладывается вертикальная труба. В таком случае функция газоотводчика не работает, и это потребует установки дополнительных клапанов на радиаторах и, опять же, в самой высокой точке системы на трубе подачи.

Варианты конструкции

Какова конструкция открытого расширительного бака? Она может быть простейшей или иметь те или иные усовершенствования. В любом случае это емкость определённого объема, которая обычно сверху прикрывается крышкой. Крышка нужна исключительно для защиты от попадания в воду мусора или пыли, и никогда не является герметичной. То есть в баке всегда выдерживается текущее атмосферное давление. А в саму емкость врезаны патрубки – от одного в самом простом исполнении, до нескольких, различного предназначения.

Расширительные баки открытого типа можно приобрести в готовом виде – в магазинах представлен довольно широкий ассортимент изделий различного объема. Чаще всего они изготовлены из листовой нержавеющей или оцинкованной стали – чтобы не допускать развития коррозии.

Но многие мастера предпочитают изготавливать такие баки самостоятельно. Емкость вполне можно сварить из листового материала, а нередко в ход пускаются уже готовые – например, металлические или даже пластиковые бочки или канистры, старые газовые баллоны и т.п. Все это обойдется очень недорогого, а сделать соответствующую врезку патрубков — тоже для хорошего хозяина труда не составит.

Давайте посмотрим на несколько возможных схем таких баков:

Самая простая схема – в емкость просто врезан снизу патрубок, который подключается к контуру отопления.

Понятно, что при такой конструкции никакой циркуляции теплоносителя через бак не будет. При заполнении системы добиваются того, что уровень воды в баке располагается примерно посередине его высоты. И колебания объёма жидкости в системе будут отражаться повышением и понижением этого уровня.

Безусловно, за уровнем теплоносителя в баке необходим контроль – испарение, так или иначе, будет, и если не пополнять воду, то можно вызвать воздушную закупорку контура системы или «завоздушивание» радиаторов. Так что заглядывать в расширительный бак такой простой конструкции придется регулярно, чтобы при необходимости произвести подпитку.

Чтобы облегчить визуальный контроль, применяют различные хитрости. В частности, можно с боковой стороны бака врезать патрубок небольшого диаметра, на который надевается короткий отрезок прозрачного шланга. Понятно, что уровень воды в шланге будет соответствовать уровню в баке – достаточно мимолетного взгляда, чтобы оценить ситуацию.

Нужен ли расширительный бак для напольного котла. Монтаж

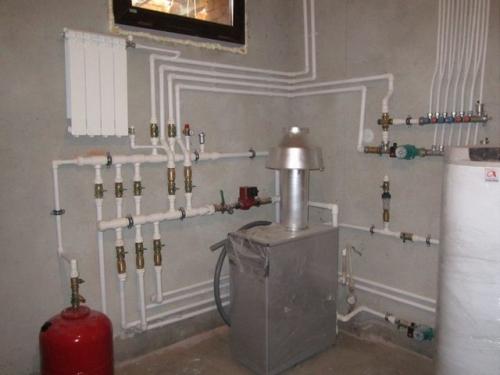

Обычно расширительный бак ставят рядом с котлом на обратной магистрали, чтобы облегчить техническое обслуживание. Один из важных моментов, на который следует обратить внимание — направление впускного клапана. Если он смотрит вниз, это позволяет слить теплоноситель, даже когда мембрана повреждена. Это очевидное преимущество. С другой стороны, многие специалисты считают, что, если клапан направлен вверх, следовательно, теплоноситель поступает сверху, а значит, исключается проникновение воздуха в емкость, где должна быть только жидкость.

Слишком частое срабатывание предохранительного клапана говорит о том, что неверно определен объем бака. Заменять емкость необязательно — можно просто подключить еще одну

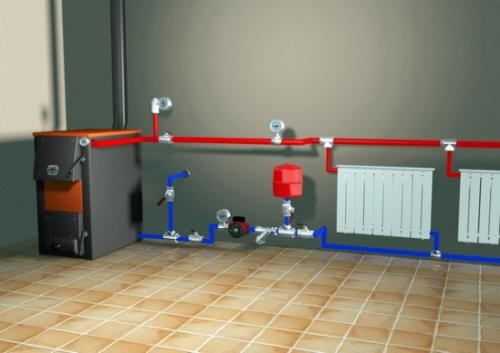

Во избежание резких скачков в напоре бак лучше всего ставить перед циркуляционным насосом. Чтобы он не «закипел», его соединяют с обратным трубопроводом. Для большей безопасности желательно установить манометр и клапан ручной регулировки давления. После монтажа необходимо проверить, соответствует ли рабочее давление устройства тому, которое необходимо для эффективной работы отопительной сети. Если нет, придется сбросить воздух и прокачивать емкость до тех пор, пока показатель не придет к нужному значению.

Распространенные ошибки при монтаже:

— неверно определенный объем расширительного бака;

— непродуманное место установки, при котором доступ к баку затруднен;

— применение уплотнителей, не рассчитанных на использование в системах водоснабжения.

Как правильно установить расширительный бак в закрытой системе отопления. Процесс установки расширительного бака

Теперь разберёмся, как установить расширительный бак в системе отопления. Существует важное правило подсоединения устройства: бак должен быть подключен к магистрали отопительной системы при помощи отсекающего шарового крана с американкой. Такой принцип монтажа дает возможность при необходимости в любой момент перекрыть движение воды в системе, снять неисправной мембранный бак и установить новый.

В противном случае пришлось бы дожидаться остывания теплоносителя и демонтировать часть обвязки. В идеале на подводку устанавливают тройник, а также второй кран – в этом случае перед тем, как снять расширительный бак, его можно опустошить в подставленную емкость.

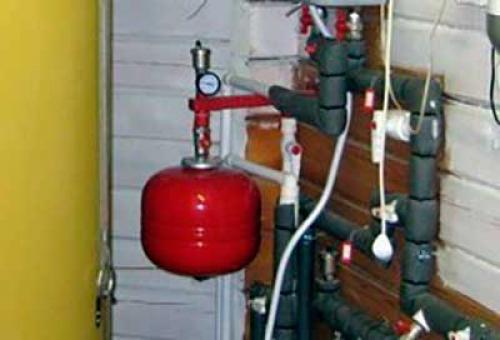

Подвешивая расширитель вниз головой, при неисправности мебраны узел выйдет из строя сразу

Как правильно ориентировать мембранный расширительный бак в пространстве? Резервуар устанавливают воздушной камерой вверх или вниз, располагают емкость «на боку». С точки зрения эксплуатационных характеристик это не имеет особого значения, так как в любом случае устройство будет исправно выполнять свои функции.

Однако стоит учесть такой момент: если воздушный отсек располагается снизу, то подача теплоносителя осуществляется сверху, и пузырьки растворенного в нем воздуха будут подниматься в трубопровод и удаляться при помощи воздушного крана. В противном случае в «водяном» отсеке мембранного бака со временем сформируется воздушный пузырь.

В свою очередь, при расположении бака воздушной камерой вверх продлевается срок его службы. Со временем, от постоянного контакта с горячей водой, полимерная мембрана теряет герметичность, в ней появляются трещины. Если воздушная камера расположена внизу, то вода сразу начинает просачиваться в воздушный отсек, что быстро выведет расширительный бак из строя, при этом воздух будет проникать в теплоноситель. При расположении воздушной камеры сверху, диффузия воды через трещины происходит во много раз медленнее, и устройство способно проработать значительно дольше.

Полезные советы:

• Если рядом с расширительным бачком и вентилем, благодаря которому происходит подпитка отопительной системы из водопровода, смонтировать манометр, он позволит контролировать давление в системе, чтобы вовремя стравить излишки, если золотник предохранительного клапана залип и не срабатывает автоматически.
• Часто повторяющийся сброс клапаном давления свидетельствует о том, что емкость расширительного бачка выбрана неправильно. Вместо того чтобы менять его на более вместительный резервуар, достаточно параллельно подсоединить второй бак.
• Замена имеющегося расширительного бака на более объемный или подсоединение второго также потребуется, если воду в системе решено заменить антифризом. Это связано с тем, что незамерзающие теплоносители отличаются более высоким коэффициентом температурного расширения.

Расширительный бак для закрытой системы отопления. Установка расширительного бака в системе отопления открытого и закрытого типа

В современных отопительных системах для компенсации температурного расширения теплоносителя устанавливаются расширительные баки открытого либо закрытого типа, которые имеют особые требования к монтажу, условиям эксплуатации и обладают различными преимуществами и недостатками.

В данной статье рассмотрим основные моменты выбора и установки расширительного бака в системе отопления с принудительной и естественной циркуляцией теплоносителя.

Основным параметром бака является его полезный объем, который должен превышать величину изменения объема жидкости системы в результате максимального изменения ее температуры.

Объем жидкости в системе отопления не является постоянным, так как в процессе работы теплоноситель может расширяться и сжиматься. Нагрев теплоносителя, а соответственно и увеличение его объема при постоянном размере внутреннего пространства системы отопления приводит к увеличению давления на стенки трубопроводов и отопительного оборудования, что может стать причиной их разрушения.

Для компенсации изменения объема жидкости и стабилизации давления на внутренние стенки компонентов системы отопления в её схему вводят расширительный бак (также известный как экспанзомат, от англ. глагола «expanse», что означает «расширять»). При расширении теплоносителя, его количество, превышающее объем внутреннего пространства системы, поступает в расширитель, а после падения температуры – возвращается обратно.

Расширительный бак для отопления открытого типа на обратке. Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

• необходимость теплоизоляции бака для снижения потерь тепла;
• монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

• не герметичность резервуара;
• необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

Полезный совет! Расширительный бак открытого типа целесообразно использовать в системе отопления для небольших площадей, не более 100 м², строение при этом должно быть одно- или двухэтажным.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

Важно! Если расширительная емкость устанавливается за пределами отапливаемой части дома, бак следует дополнительно утеплить, что будет способствовать снижению потерь тепла в системе.

Куда ставить расширительный бак на подачу или обратку. Особенности монтажа

Расширительный бак для отопления открытого типа – это сосуд, устанавливаемый на самой высокой отметке контура. Если смонтировать резервуар в другом месте, тогда теплоноситель будет выливаться из сосуда согласно закону сообщающихся резервуаров. Бачок открытого вида часто устанавливают на подаче. Его расположение в верхней точке также позволяет эффективно удалять воздушную среду из сети, в которой всегда присутствует растворенный в воде воздух. Тем более он нередко переходит в обычное газообразное состояние. Воздух в контуре также образуется по причине химического взаимодействия теплоносителя и материала, из которого изготовлены трубопроводы и теплообменные приборы. Если же пренебречь отводом воздушных масс из системы, тогда может перестать работать отдельный радиатор или целый отрезок отопительной сети. Установка открытого бака позволяет удалять газовые пузырьки из водной среды отопительного контура. Другими словами, устройство функционирует как воздухоотводчик.

Открытый бачок расширения теплонесущей жидкости на подающей трубе системы отопления Источник stroyday.ru

В зависимости от конструктивных особенностей отопительной системы расширительный сосуд может быть установлен на обратной магистрали сети. Однако даже в этой ситуации его врезка осуществляется в самом высоком месте контура. К точке монтажа устройства прокладывается вертикальный трубопровод. Если резервуар установлен на обратке, тогда ёмкость не выполняет функцию газоотводчика. По этой причине во время устройства системы дополнительно монтируют клапаны на батареях и подающем трубопроводе на самой высокой его отметке.

Варианты ёмкости для расширения теплонесущей жидкости

Открытый расширительный резервуар имеет определенный объем и отличается простой конструкцией. Верхнюю часть сосуда прикрывает негерметичная крышка. Она препятствует попаданию в теплоноситель мусора и пыли. По причине не герметичности давление в расширительном бачке открытого типа всегда соответствует атмосферному значению. В зависимости от конструкции в емкость врезаются один или несколько патрубков.

Куда ставить расширительный бак в открытой системе отопления. Функции в системе отопления

Из школьного курса физики все мы прекрасно знаем, что любая жидкость имеет свойство расширяться при нагревании. Поскольку в качестве теплоносителей современных систем отопления выступает вода, при увеличении её температуры значительно растёт давление во всех ветках системы обогрева. Если отопительный контур представляет собой открытую систему, то она попросту потеряет часть теплоносителя. В закрытых контурах дальнейшее нагревание приведёт к аварии и разгерметизации.

Расширительные баки для систем отопления

Проблема лишнего объёма решается просто – в отопительную систему вводят полый резервуар, названный расширительным бачком. Именно он принимает излишки воды при нагревании, а затем возвращает их обратно, исключая образование воздушных пробок. Поскольку от этого элемента зависит надёжность функционирования всех контуров, важно не только правильно подобрать его конструкцию, но и установить бачок согласно всем правилам и рекомендациям.

Второй, не менее важной функцией расширительной ёмкости является защита инженерных коммуникаций от гидроударов. Системы, оборудованные циркуляционными насосами, подвергаются гидравлическому удару каждый раз, когда происходит включение помпы. Компенсировать резкие скачки давления помогает расширительный бак, являясь своего рода буферной ёмкостью.

В отопительных системах открытого типа бачок устроен просто – это сообщающаяся с атмосферой ёмкость, в которую отводят тонкую трубу от самой высокой точки контура обогрева. Бак заливают водой с таким расчётом, чтобы при минимальной температуре трубка была погружена в жидкость не менее чем на 10 см. Такой водяной затвор препятствует проникновению воздуха в систему отопления.

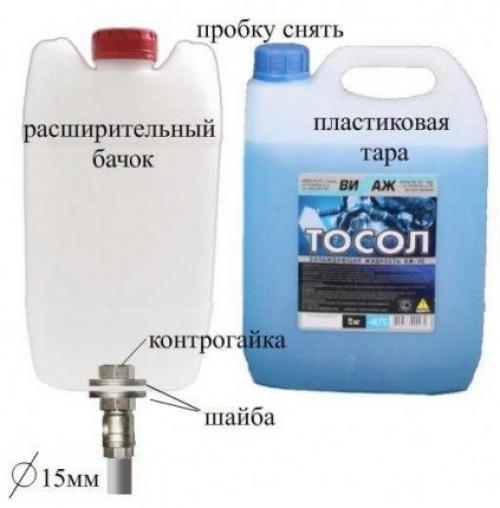

Расширительный бачок открытой системы отопления можно изготовить из любой подходящей ёмкости

Ещё более распространённая конструкция открытой системы отопления – с бачком в самой верхней точке. Контур обогрева подключается в нижней части ёмкости, что позволяет эффективно удалять воздух из труб.

В закрытых отопительных системах применяются компенсационные ёмкости усложнённой конструкции, к тому же их монтаж и эксплуатация имеет отличительные особенности. Конструктивно такой бачок представляет собой герметичную капсулу с резиновым разделителем, который образует в его внутреннем пространстве две камеры. В одну камеру поступает расширяющийся теплоноситель. В другую закачан инертный газ или воздух.

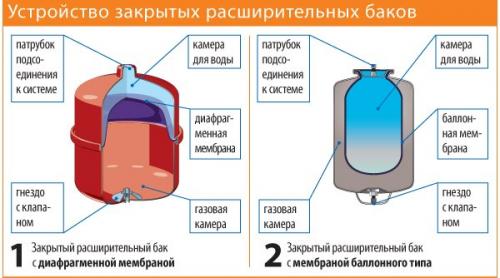

Конструкция расширительного бачка для закрытых отопительных систем

Во время нагрева рабочая жидкость заполняет одну часть бака, сжимая воздух, который находится в другой её части. При снижении температуры теплоноситель выдавливается из ёмкости обратно в систему отопления. В зависимости от конфигурации разделителя компенсационные ёмкости отопительных систем делятся на два вида:

• расширительные бачки диафрагменного (мембранного) типа;
• баллонные (фланцевые) расширительные баки.

Применение резинового барьера позволяет отделить теплоноситель от воздушной среды, при этом позволяя ему беспрепятственно изменять свой объём.

Диафрагменные баки

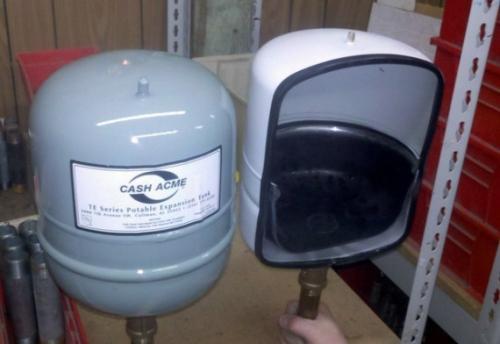

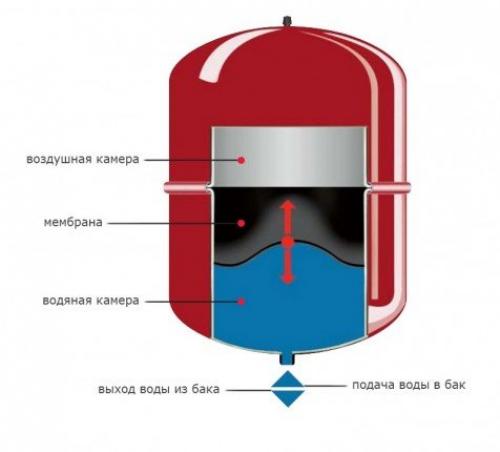

Конструктивно такой расширительный бачок выполнен из двух полусфер, между которыми установлена резиновая мембрана. В одну полусферу врезан патрубок для подключения к отопительной системе, в другой установлен вентиль для нагнетания воздуха. Крепление мембраны выполнено жёстко, поскольку обе ёмкости между собой соединяются методом развальцовывания. Под воздействием закачанного воздуха диафрагма изначально прижата к стенке камеры теплоносителя. В процессе нагрева объем заполняется жидкостью, и давление в воздушной камере увеличивается. Несмотря на высокую надёжность баков такого типа существует риск разрыва мембраны во время включения насоса, при резком скачке давления в системе. Вторым недостатком мембранных ёмкостей является их низкая ремонтопригодность – заменить диафрагму в домашних условиях не представляется возможным. И третий минус – в силу особенностей конструкции такие бачки имеют небольшой объем, что значительно сужает возможности их использования.

Компенсационные устройства для систем отопления закрытого типа

Расширительные бачки баллонного типа

Конструкция фланцевой компенсационной ёмкости позволяет устранить все недостатки, присущие мембранным бакам. Во-первых, использование резинового баллона (груши) в качестве разделителя позволяет не волноваться о его повреждении во время включений циркуляционного насоса, так как рабочее давление баллонного бака значительно выше, чем у диафрагменного компенсатора. Во-вторых, при необходимости грушу можно легко заменить через съёмный фланец. В-третьих, линейка разделительных бачков с баллоном внутри представлена в очень широком диапазоне объёмов. Однако в этой бочке мёда есть и та самая ложка дёгтя – стоимость фланцевых расширительных баков значительно выше цены мембранных устройств.
