Установка врезного замка. Монтаж

Установка врезного замка. Монтаж

Принцип монтажа всех замков похожий. При покупке нужно обратить внимание, на правильный выбор замка, для вправо или влево открывающихся дверей.

Измерить нужно также его толщину, потому что стенка гнезда в двери должна иметь толщину минимум 0,5 см.

Установка врезного замка подразумевает совершение следующих шагов:

1. Проведение измерения длинны, высоты и толщины замка.

2. Определение места для монтажа дверной ручки на высоте ок. 110 см от основания двери. Как вариант можно использовать подготовленный шаблон из картона по форме и размеров корпуса замка с вырезанными отверстиями под ручку и сердцевину. Приклеив трафарет скотчем в месте где будет встроен замок, можно будет точно определять место, в которых нужно будет делать отверстия для дверной ручки и замочной скважины.

3. Проведение продолжения ориентации оси отверстия ручки для насечки.

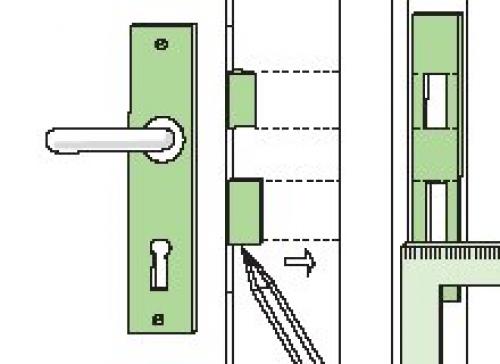

4. Уточнение по фальцу размеров замка вверх и вниз от оси ручки.
5. Измерение толщины замка и прорисовка формы гнезда замка по фальцу.
6. Подбор диаметра сверла, равной ширине гнезда.
7. Установка на дрели глубины сверления гнезда, равную ширине замка.
8. Закрепление крыла до неподвижного состояния, например при помощи зажимов.

9. Просверлить отверстия друг за другом в выбранном месте по фальцу.
10. Вырез долотом остальных не просверленных фрагментов гнезда.

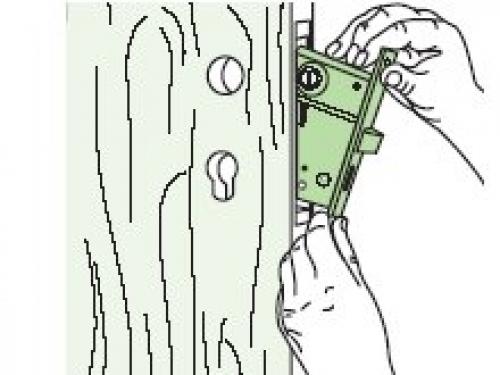

11. Нужно вставить замок в гнездо, он должен быть ровно установлен по фальцу.

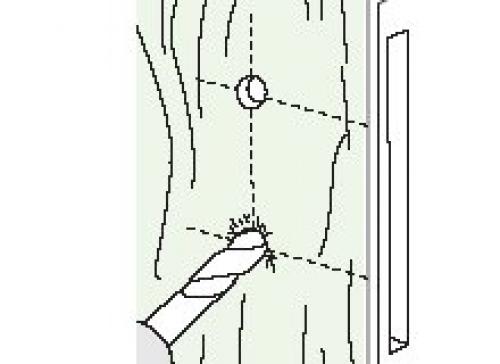

12. Нужно просверлить в отмеченных местах отверстия для сердцевины и шпинделя ручки.

13. Вставить замок в гнездо и прикрутить его.

После установки ручек и сердцевины проверяется работа замка.

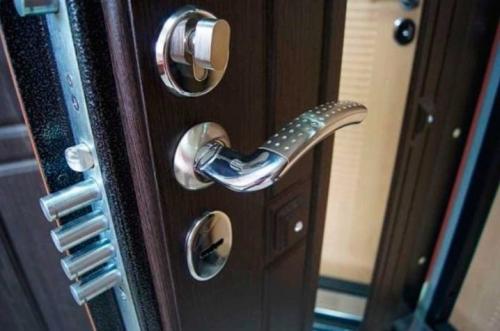

Установка дверного замка на входную дверь. Снимите старый замок

Если в двери два замка, то в зависимости от расположения они снимаются по-разному. Верхний вытаскивается очень легко, а вот нижний, в котором есть ручка, демонтировать чуть сложнее.

Цилиндровые замки чаще всего используются в качестве нижних, а сувальдные — располагаются вверху и служат как дополнительные. Редко может быть и наоборот.

Цилиндровый замок

Как извлечь сердцевину

• Откройте дверь и найдите на монтажной планке крепёжный винт. Он находится на уровне замочной скважины под ригелями.
• Крестовой отвёрткой полностью выверните винт, удерживающий личинку. После этого она будет двигаться в посадочном отверстии.

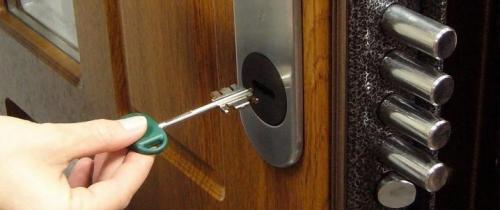

• Вставьте ключ или воспользуйтесь рукояткой изнутри и проверните личинку на 15–20 градусов, чтобы поворотный кулачок спрятался в корпус.
• Вытащите сердцевину, при необходимости немного проворачивая ключ или рукоятку из стороны в сторону.

Как снять верхний замок

• Извлеките личинку, как описано выше.
• Если замок запирается изнутри с помощью рукоятки, то снимите её, выкрутив крестовой отвёрткой крепёжные винты.
• Тем же инструментом удалите оставшиеся винты с торца механизма.
• Подденьте тонкой шлицевой отвёрткой монтажную планку и достаньте замок из двери.

Как снять нижний замок

• Извлеките личинку, как описано выше.
• Комплектным шестигранником ослабьте крепление снизу ручки с наружной стороны двери.
• Снимите декоративную розетку (металлическое кольцо) с внутренней ручки. Для этого отверните элемент рукой по резьбе против часовой стрелки.
• Крестовой отвёрткой открутите крепёжные винты фланца ручки, которые были скрыты под розеткой.
• Аккуратно вытяните рукоятку на себя вместе с квадратным стержнем.
• Отверните стягивающие винты накладки замочной скважины и снимите защиту.
• Крестовой отвёрткой выкрутите все винты на монтажной планке. Подденьте последнюю и извлеките корпус замка.

Сувальдный замок

Как снять верхний замок

• Крестовой отвёрткой выкрутите все крепёжные винты на монтажной планке замка с торца двери.
• Подденьте корпус механизма и извлеките его из дверного полотна.

Как снять нижний замок

• Комплектным шестигранником ослабьте крепление снизу ручки с наружной стороны двери.
• Выкрутите декоративное кольцо на рукоятке с внутренней стороны.
• Крестовой отвёрткой выверните все крепёжные винты фланца внутренней ручки.

Источник: https://cabel-electro.ru/novosti/vrezka-zamka-v-mezhkomnatnuyu-dver-samostoyatelno

Установка врезного замка в металлическую дверь. Инструменты и подготовка

Поскольку речь идет о безопасности людей и имущества, надо уделить большое внимание подготовительному этапу. Первым шагом будет отбор подходящего вида запора. В любом случае стоит отказаться от употребления навесных конструкций. Какими бы массивными и крепкими они не выглядели, современные грабители давно научились преодолевать эту защиту без ключей и отмычек одной грубой силой. Даже для подсобных помещений навесные замки уже не обеспечивают нормальной защиты.

Накладной тип замка монтируется с внутренней стороны полотна, ответную часть ставят на раму. Преимуществом конструкции является простота монтажа (он не нарушает целостность створки). Но подобные изделия мало подходят для стальных дверей. Недовольны ими и дизайнеры — эстетические характеристики дверей с такими запорами резко ухудшаются. В большинстве случаев накладной замок выполняет вспомогательную роль.

Врезные модификации, как следует уже из их названия, устанавливаются в полость створки. Эти изделия довольно надежны и хорошо защищены от взлома. Отсутствует опасность, что интерьер будет испорчен. Врезной замок можно ставить и на пластиковую, и на деревянную, и на металлическую дверь. Категория защищенности, прямо связанная с уровнем секретности, выражается в цифрах 1 — 4 (чем выше значение, тем безопаснее устройство).

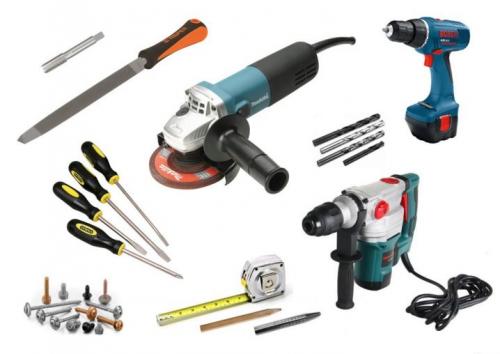

Выбрав подходящую модификацию замка, надо готовить набор инструментов. Так как всегда приходится сверлить отверстия, невозможно обойтись без электрической дрели.

Кроме нее, используют:

• пилу;
• плоскогубцы;
• небольшой лом;
• отвертку;
• лобзик.

Источник: https://stroyvsepodryad.info/stati/ustanovka-vreznogo-zamka-v-derevyannuyu-dver-kak-vrezat-zamok-v-dver-svoimi-rukami-akkuratnost

Врезка замка в межкомнатную дверь. Проблема надежности

Надежность межкомнатной двери с замком имеет иной смысл, чем входной. Исключение – дверь в комнату, доступ в которую строго ограничен (хранилище ликвидных ценностей, оружейную, мастерскую с травмоопасным оборудованием и/или вредными веществами и т.п.). Тут нужна надежная стальная дверь, не менее стойкая, чем входная.

Примечание: если у вас такой случай – проверьте прежде стены. Вдруг они – перегородки из пеноблока, ГКЛ и пр., комната к данному назначению непригодна. Взломщик сразу увидит слабину, сделает ручкой супер-пупер замку со всеми его секретами и просто-напросто прорежет или проломит перегородку.

Врезка замка в межкомнатную дверь производится с учетом след. обстоятельств. Атмосферное давление на уровне моря прим. 1 кгс/кв. см. Это очень большая величина, мы просто приспособились к нему в процессе эволюции. Допустим, из-за открытой форточки, при включении вентиляции, от разницы температур и т.д. давление по одну сторону двери изменилось всего на 1%, т.е. на 10 г/кв. см. Площадь полотна стандартной двери 75х190 см – 14250 кв. см. Избыточная нагрузка на полотно с одной стороны будет 142,5 кгс. Если дверь навешена на 2-х петлях, на язык замка и его проушину-ловитель (ответную часть) под него в косяке двери придется чуть меньше половины этого значения; если дверь на 3-х петлях – чуть больше трети.

Примечание: навешивать дверь больше чем на 3 петли нет смысла – сосредоточенная нагрузка на язык замка и проушину падает ненамного, но дверной косяк оказывается ослабленным и перегруженным.

70-45 кгс точечно это нагрузка в общем небольшая – если она статическая. Но динамическая повторяющаяся и меньшей величины действует по принципу «Капля камень точит». В случае, когда замок в дверь врезан неправильно (большой люфт, тугой ход языка и др.) со временем развиваются, во-первых, повреждение двери и косяка: расшатывание, растрескивание, отслаивание покрытия полотна. Если же дверь с косяком ну очень крепкие, по его контуру сначала порвутся обои, потом поползет трещина, начнет сыпаться штукатурка. Дальше понятно: внеплановый ремонт со всем вытекающим из кошелька и втекающим в голову заботами и хлопотами. Поэтому материал этой статьи сосредоточен на тонкостях работы, позволяющих врезать замок в дверь между комнатами так, чтобы она по крайней мере лет 15 не дребезжала и не портила помещение.

Установка врезного замка в межкомнатную дверь. Инструменты для врезки замков и защелок

Врезать замок в межкомнатную дверь не так уж и сложно, но для работы потребуются инструменты:

• Дрель с коронкой на 25 мм и/или перьевым сверлом на 22-23 мм (есть элементы замков и с меньшими размерами, так что может потребоваться перо/коронка на 20 мм). Этим инструментом вырезают отверстия под замок в дверном полотне.
• Перьевое сверло на 16 мм — чтобы сделать выемку в ребре двери и ответную часть в косяке.

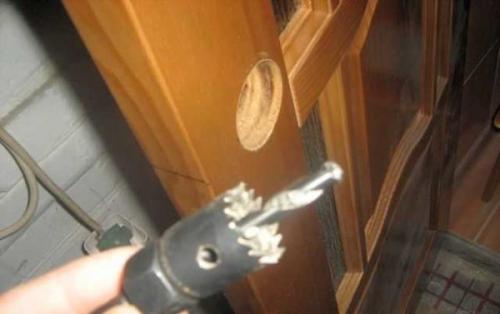

  Коронкой лучше работать с деревянной дверью

• Киянка и стамеска (лучше — дюймовая). С их помощью «заглубляют» накладку с защелкой и пластину на ответное отверстие.
• Сверло диаметром 1 мм — просверлить отверстия под установку саморезов, которыми крепится сам замок и накладки.
• Отвертка — закрутить саморезы.
• Еще нужны будут рулетка или длинная линейка (более метра длиной), карандаш, треугольник (лучше плотницкий, но подойдет обычный школьный).

Не такой уж дорогой и редкий инструмент. Если у вас нет сверла и коронки, купить можно в любом строительном супермаркете или на рынке. Так как сверлить будем не камень, слишком дорогие покупать не надо — обычные коронки или сверла по дереву.

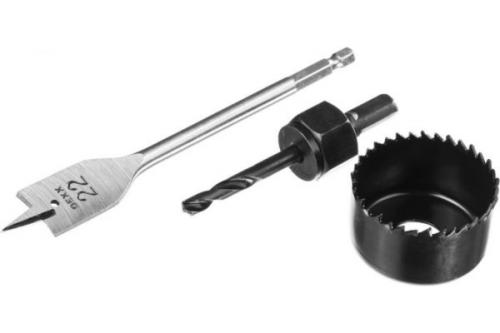

Готовый набор для врезки замков в межкомнатные двери (по дереву): перьевое сверло, державка, коронка

Пару слов о том, что лучше — коронка или перьевое сверло. Вырезать в двери отверстие под замок проще и быстрее коронкой, стружек при этом меньше. Но в торце работать коронкой далеко не так удобно, да и отверстие получается больше чем нужно. Сверлить пером чуть дольше и стружек больше, но проще контролировать процесс. А вообще, большой разницы нет, но чаще всего, отверстие в полотне делают коронкой, а в торце — пером. Но можно везде использовать перо.

Без стамески не обойтись

Еще момент: стандартная коронка имеет диаметр 25 мм, а под замок необходимо отверстие 22-23 мм. Лишние 2 мм без проблем перекрываются декоративными накладками, но при очень узкой двери эти лишние миллиметры могут стать критичными.
