Ворота для гаража секционные подъемные. Вариант секций и направляющих для самодельных подъемно-секционных ворот

Ворота для гаража секционные подъемные. Вариант секций и направляющих для самодельных подъемно-секционных ворот

Первоначально потребуется изготовить и собрать само полотно. В промышленных моделях подъемно-секционных ворот секции штампуют стандартного размера – толщина 40 мм, высота 400 мм. Для самодельной конструкции высоту секций лучше всего уменьшить до 300 мм, для подъемно-секционных ворот со стандартной высотой проема потребуется 7 панелей.

Проще всего изготовить панели из тонкого оцинкованного металла толщиной 1,5-2 мм. Для этого первоначально нарезают полосы шириной 350 мм и длиной, равной ширине гаражной двери. По бокам полос молотком отгибают бортики высотой по 20 мм.

Готовые секции соединяют между собой с помощью обычных дверных или гаражных навесов. Петли можно приварить, но лучше всего закрепить с помощью заклепок, болтов и гаек. Болтовое соединение позволит подкорректировать расположение навесов, для того чтобы собранное полотно сгибалось абсолютно одинаково на каждом шарнире. Для соединения двух секций гаражных подъемно-секционных ворот потребуется как минимум три навеса.

Далее, к осям петель необходимо приварить концевые оси длиной 35-40 мм для крепления пластиковых роликов. В качестве опор качения лучше всего подойдут детали от роликовых коньков.

На следующем этапе предстоит изготовить вертикальные и горизонтальные направляющие для гаражных секционных ворот. Можно использовать тот же металл, что и для изготовления секционных панелей. Для изготовления вертикальных направляющих вырезаются две полоски металла, ширина полосы выбирается, исходя из размеров ролика, чаще всего для подъемных воротных конструкций используется ролик с наружным диаметром 50 мм и шириной 22 мм. В этом случае ширина заготовки составит 95-100 мм.

Заготовку сгибают на оправке так, чтобы получился прямоугольный профиль с разрезом на боковой стенке. Роликовая опора должна входить вовнутрь профилированной направляющей относительно свободно, с небольшим зазором в 1,0- 1,5 мм. Аналогичным способом изготавливается вторая пара – горизонтальные направляющие.

Самым сложным является изготовление переходных дуг, соединяющих обе пары направляющих. Для секции высотой в 35 см нужно будет изготовить кривой профиль с радиусом кривизны 45 см.

Предварительную сборку гаражных подъемно-секционных ворот начинают с установки вертикальных планок. Направляющие одевают на ролики полотна, устанавливают в дверном проеме и фиксируют временным креплением. Далее одевают переходные дуги и примеряют горизонтальные планки. По результатам измерения изготавливается и устанавливается крепление для дуг и второй пары направляющих. Наибольшей проблемой в изготовлении направляющего механизма для гаражных подъемно-секционных ворот является подбор кривизны переходной дуги. Поэтому дуги делают нескольких вариантов, и методом проб и ошибок определяют наиболее подходящий вариант.

Подъёмные ворота для гаража своими руками. Ворота гаражные подъемные своими руками: трудно, сложно, но возможно

7 мин.

Придомовая территория

Надежность, прочность и практичность — качества, которые требуется обеспечить любой конструкции, защищающей собственность человека. Это в одинаковой степени относится к входным дверям дома, к заборам, защищающим участок, и воротам, охраняющим автомобиль от посягательств. Подъемные конструкции для гаража могут стать спасением там, где свободного пространства не слишком много. Такие сооружения красиво выглядят, они практичны, очень удобны. Они не «украдут» место перед гаражом, а сугробы снега не отрежут владельцев от машины в самый неподходящий момент. Широкий ассортимент заводских моделей дает возможность найти конструкцию любому, даже самому требовательному хозяину автомобиля. Проблема в этом случае одна — это высокая цена комплекта. Альтернатива большим тратам — ворота гаражные подъемные своими руками.

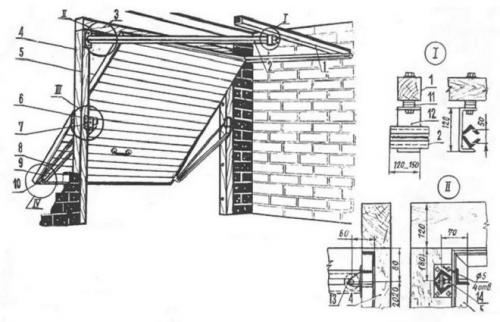

Конструкция и принцип ее работы

Ворота гаражные подъемные, если сравнивать их с обычными дверями, очень требовательны к мастеру, так как это устройство имеет довольно существенный вес. Главные элементы его — опорная рама и полотно — обязаны быть максимально прочными. Такие ворота всегда изготавливают по надежной, точной, (лучше уже проверенной) схеме.

В некоторых случаях допускается изготовление подъемных ворот без направляющих, однако такую «вольность» не одобряют: этот вид конструкции не очень надежен, поэтому для гаражей он не лучший вариант. Функционируют самодельные ворота благодаря шарнирно-рычаговой системе. Привод может быть механическим либо автоматическим.

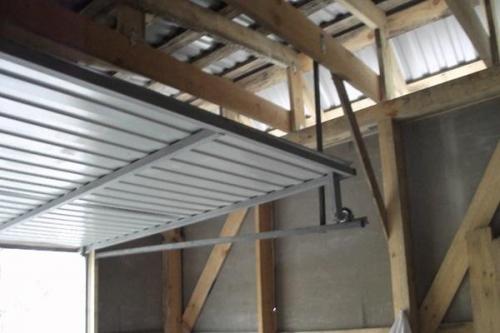

Многих владельцев гаражей подкупает простота работы конструкции. В момент открытия створки верхняя часть полотна легко отклоняется, двигаясь с помощью направляющих и роликов. Открытые ворота надежно фиксируются параллельно потолку. Большой плюс конструкции — отсутствие наружных петель, которые злоумышленники, вооруженные инструментом, могут с легкостью срезать. Однако есть у подъемных ворот и другие достоинства.

Подъемные ворота: плюсы и минусы

Ворота гаражные подъемные своими руками создать не очень просто, но реально. Такие конструкции у автовладельцев очень популярны, так как они имеют немало преимуществ, если сравнивать их с другими разновидностями ворот, используемых для гаражей. Но и в этом случае не обошлось без недостатков.

Преимуществ у подъемных устройств больше, в этом можно убедиться. В списке плюсов:

1. Существенная экономия полезного пространства. Для открывания гаража используется свободное место под потолком, которому вообще трудно найти какое-либо применение.
2. Цельное полотно ворот, оно гарантирует максимальную защищенность средства передвижения от сухопутных «джентльменов удачи».
3. Вариативность — возможность добавления оборудования, предназначенного для автоматического открывания гаражных ворот.
4. Универсальность: подъемные модели можно использовать в любых гаражах: как в одинарных, так и в более просторных.
5. Возможность достаточно простого утепления, применения любых отделочных материалов.
6. Беспроблемный доступ в гараж при любой погоде.
7. Стильность, современный вид.

Металлические ворота для гаража. Из каких материалов можно сделать

Распашным воротам из профильной трубы при правильном изготовлении и эксплуатации гарантирована долгая жизнь

Несмотря на широкий выбор строительных материалов, надёжные распашные ворота можно сделать несколькими способами.

Вариант №1:

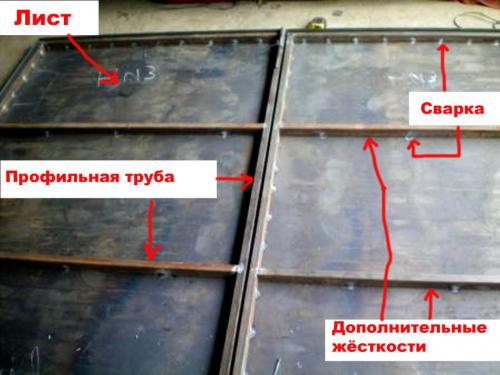

1. Металлический уголок 50х50з3 мм – для изготовления каркаса створок и усиливающих его укосин либо поперечин.
2. Листы холоднокатанного металла толщиной 2,5-3 мм. Крепятся к каркасу с выпуском в 3 см. Используется сварка.
3. 4 петли сечением 25 мм, размеры 30х160 мм. Привариваются на листы металла через дополнительные металлические пластины.

Вариант №2:

1. Труба прямоугольного сечения 40х40х2,5мм или 50-50-2,5 мм для каркаса створок и усиливающих элементов.
2. Листы металла толщиной 1,5-2 мм, фиксируются к каркасу заклепками.
3. 4-6 петель.
4. 4 металлические пластины под петли.

Для устройства стоек ворот используются трубы 80х80х3 мм. Верхнюю балку, усиливающую проём, изготавливают из швеллера №16 (высота полок 160 мм) или №18, в зависимости от ширины ворот. Порог можно сделать из тех же материалов: профильной трубы или металлического уголка.

Наиболее надёжный способ устройства распашных ворот в гараже – смонтировать под них раму из швеллера №24 и установить её на этапе строительства стен и перекрытий . Если такой возможности нет, монтируют усиливающие проём элементы: верхнюю балку, порог и стойки для створок.

Справка! Предложенные варианты материалов для устройства распашных ворот в гараже универсальны и подходят для любых строений: кирпичных, бетонных, деревянных, из пено- и газоблоков. Единственное исключение – гараж из металлопрофиля. Для таких строений нужны облегчённые конструкции.

Для гаражей из металлопрофиля делают «гибкие» ворота, такие, чтобы каждую створку можно было с минимальными усилиями прижать к проёму. Каркас таких конструкций состоит из гнутого профиля открытого сечения (г- или п-образного). Створки устанавливаются на 4-6 петель.

Ворота с жёстким каркасом проектируют и изготавливают таким образом, чтобы створки подходили к проёму с минимальным зазором и сразу закрывались на предусмотренные запоры, без приложения дополнительных усилий. Точные данные о требуемых материалах в конкретном случае можно получить посредством вычислений.

Распашные ворота для гаража. Изготовление и установка ворот для гаража своими руками

При строительстве гаража всегда на первом месте стоят его защитные функции, прочность материалов и механизмов.

Он должен быть устойчивым к взлому, чтобы не пустить непрошенных гостей.

Гаражные ворота — это ключевое звено в защите автомобиля от угона или порчи. Даже малейшая ошибка в монтаже со временем может сыграть с владельцем злую шутку. Поэтому к их установке нужно отнестись с максимальной ответственностью, внимательностью.

Пользователи часто ищут:

• Каркас ворот из профильной трубы

Варианты конструкций гаражных ворот

В зависимости от способа открывания, принципа работы створок ворота бывают нескольких типов.

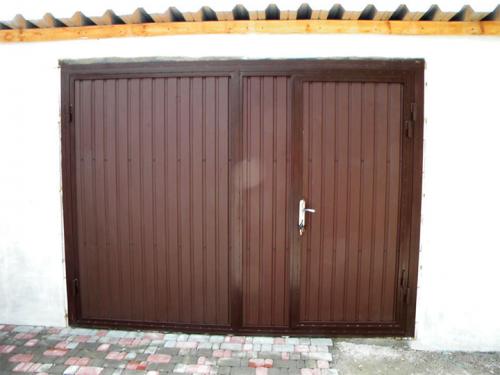

Распашные

Традиционный для частного сектора формат ворот в гараже.

Распашная конструкция хороша следующим:

1. Монтаж, стройматериалы и фурнитура в разы дешевле, чем у других видов.
2. Их удобно утеплять, что позволяет сохранять тепло внутри помещения даже зимой.
3. Такие ворота несложно сделать самому.
4. Для установки не требуется много пространства.
5. Возможен монтаж электрического двигателя для подключения автоматической системы управления воротами.

Делают одну или две створки. Открывать их можно как наружу, так и внутрь (на выбор хозяина).

Недостатком считается то, что зимой придется расчищать въезд от снега.

Подробную инструкцию по.

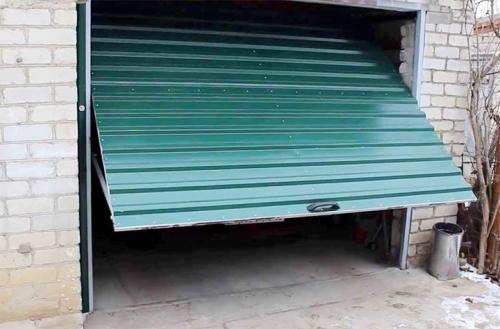

Откидные (подъемно-поворотные)

На вид это цельный щит из профилированного, железного или стального листа, который полностью закрывает дверной проем.

При открытии створка поднимается, делает поворот под прямым углом и заезжает под потолок гаража горизонтально.

Регулируется работа системой рычагов, электродвигателем и редуктором.

Пользователи отмечают достоинства таких ворот:

• надежные;
• не занимают свободного пространства;
• поддаются теплоизоляции;
• автоматизируются.

Но и минусов ус поворотным механизмом достаточно.

• Не подходят для частой эксплуатации.
• Уменьшают высоту проема в среднем от 20 до 30 см.
• Важна точность установки, поэтому рисковать делать их самому не стоит .

По этим причинам откидные ворота не столь популярны среди домовладельцев.

Откатные

Состоят из одной створки. Фиксируются к направляющему верхнему профилю. Работают за счет движения роликов по нижнему рельсу.

При открытии ворота механическим (вручную) путем или с помощью дистанционного управления (автоматика) откатываются по направлению вдоль стены.

Плюсы:

• Откатные ворота обладают повышенной взломостойкостью.
• Во время работы не занимают свободного места.
• Могут быть автоматизированы.
• Открытие не зависит от наличия снега на участке.

Минусы:

• Существенный недостаток в том, что стена, по которой смещается створка, должна быть больше по ширине, чем сама створка.
• При интенсивном использовании отмечается быстрый износ набора роликов.

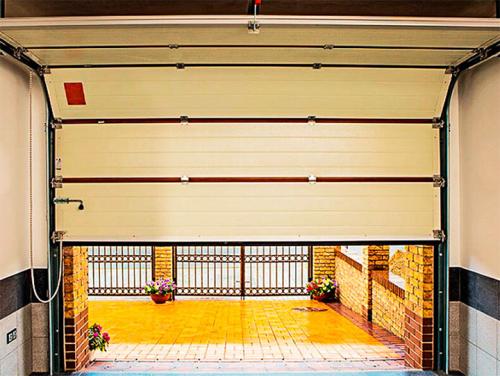

Раскладные (подъемно-секционные)

Насчитывают несколько горизонтальных секций, соединенных между собой петлями. Подъемный механизм расположен на потолке помещения.

Материал секций – сэндвич-панели.

При открытии створка поднимается вверх по направляющим профилям, расположенным по бокам, и фиксируется в горизонтальном положении на потолке.

Простой конструкцию назвать сложно. ЭТО не самый лучший вариант самодельных ворот. Монтаж рекомендуется заказывать у специалистов.

Из плюсов таких дверей:

• автоматизированная система управления;
• аккуратный внешний вид;
• шумоизоляция;
• теплоизоляция;
• экономия свободного пространства;

Из минусов:

• высокая цена материалов, установки;
• плохая устойчивость к взлому.

Секционные ворота нуждаются в постоянном уходе, что включает смазку направляющих профилей, петель. Периодически необходимо проверять исправность автоматики.

Видео принцип работы гаражных секционных ворот
