Длина канализационной трубы. Размеры и диаметры

Длина канализационной трубы. Размеры и диаметры

Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).

Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.

Параметры канализационных пластиковых труб

Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.

Организация канализации на даче описана тут.

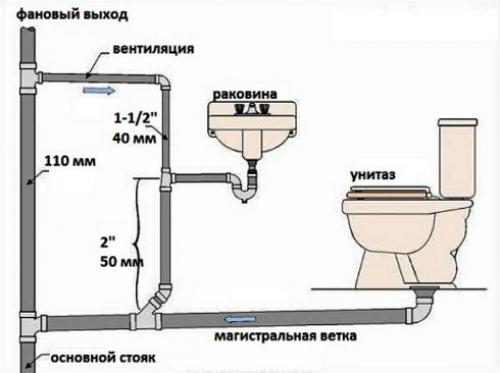

Как выбирать диаметр для подключения сантехнических приборов

По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.

Канализационные трубы ПВХ каталог размеры. Канализационные трубы ПВХ ГОСТ: характеристики, каталог и цены

Разновидности водосточных систем

Область применения труб зависит от их размера, материала и технических данных:

Для внутренней водосточной системы.

Для внешней водосточной системы.

Для напорной системы.

Для безнапорного стока вод.

Существует 2 типа ПВХ труб:

• Поливинилхлоридовые - ПВХ (PVC).
• Винипластовые - ПВХнп (PVC-U).

Серия PVC-U пользуется повышенным спросом, благодаря высокой технологии разработки материала и возможности обустройства напорной канализационной системы.

Технические свойства

Трубы ПВХ характеризуются отличительными параметрами:

• Повышенной механической прочностью. Благодаря трехслойному составу гофрированных труб, их монтаж допускается на глубине до 800 см.
• Противостояние агрессивным средам. Например, серия PVC-U служит для перевозки химпрепаратов и газифицированных продуктов.
• Гладкое покрытие изнутри позволяет обеспечить свободный проход твердых элементов, имеющихся в составе бытовых отходов.
• Возможность выдержать большое внутреннее давление определяется толщиной стен и конструктивных особенностей изделий. Они применяются при максимальном напоре 6 - 16 бар.
• Термические характеристики позволяют проводить эксплуатацию труб при нагреве до +65°С и низкотемпературном режиме в пределах 10°С. В отдельных моделях возможно краткосрочное действие до +90°С.
• Удельный вес труб достигает до 2 кг/м.п., но возможны отклонения, исходя от сечения и толщины простенок.
•  Предельная прочность при разрыве – 50 Мпа.
• Срок эксплуатации – до 60 лет.

Прочие характеристики зависят от технологических и конструктивных особенностей.

Сечение труб

Исходя из размеров и конструктивных особенностей труб, можно определить их пропускную способность и устойчивость к механическим воздействиям. Длина конструкций влияет на уровень расходов.

Внутреннее сечение - основной показатель пропускной способности, по которому подбираются канализационные трубы.

Максимальная длина канализационной труб. Размеры/диаметры

Пластиковые трубы

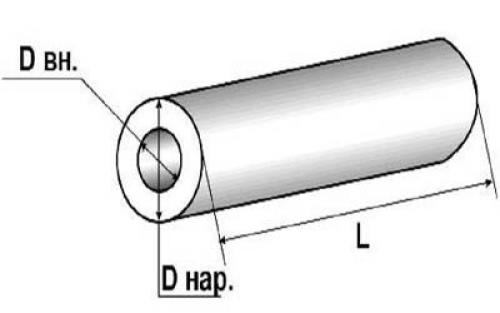

Пластиковые канализационные трубные элементы производят согласно ГОСТ 51613-2000. Габариты ПВХ труб определяются такими показателями, как длина, наружный диаметр, внутренний диаметр раструба, проходной диаметр, толщина стенки.

Внешний диаметр предполагает номинальный типоразмер изделия. Пропускная способность зависит от проходного диаметра.

Толщина стенки определяет прочность трубопровода, какую нагрузку способна выдержать трубная конструкция.

По классу прочности классифицируют:

• легкие конструкции SN2 с толщиной стенок менее 2,3 мм способны выдерживать нагрузку до 630 Па;
• средней тяжести SN4 со стенками от 2,5 до 12,3 мм зависимыми от диаметра, справляются с давлением от 600 до 800 Па;
• тяжелые трубы SN8 с толщиной стенок от 3,2 до 15,3 мм, меняющиеся от диаметра, переносят давление от 800 до 1000 Па.

Канализационный трубопровод, способный выдерживать давление до 1,6 МПа изготавливается из непластифицированного ПВХ с толщиной стенок от 0,5 до 1,9 см. Он применяется для прокладки на большую глубину, под автомобильными магистралями, в напорных канализационных системах.

Канализационные трубы подразделяют в зависимости от места установки. Выделяется наружная и внутренняя сточная система. Для обустройства внутренней канализации используют трубы серого цвета.

Стандартные размеры диаметра бывают 32, 40, 50, 75, 110 и 160 мм. Толщина стенок не рассчитана на высокую нагрузку, варьируется от 1 до 3,2 мм. Длина может быть 0,3, 0,5, 1, 1,5, 2 и 3 метра.

Трубы для внешнего стока отличаются оранжевым цветом. В зависимости от количества сточных вод производят диаметры 110, 125, 160, 200, 250, 300, 400 и 500 мм. Размер стенки начинается от 3 мм, длина меняется от 1,2 до 3 м.

Для обустройства городских канализационных систем используют диаметр от 200 мм.

В зависимости от давления, которому подвергаются стенки трубопровода, выделяют напорную и безнапорную канализационную систему.

Для внутренней самотечной канализации берут трубы с толщиной стенок от 1,8 до 3 мм. Для уличного трубопровода с безнапорным сливом производят изделия с величиной стенки от 3,2 мм при диаметре 11 см до 1,2 см при внешнем диаметре 50 см.

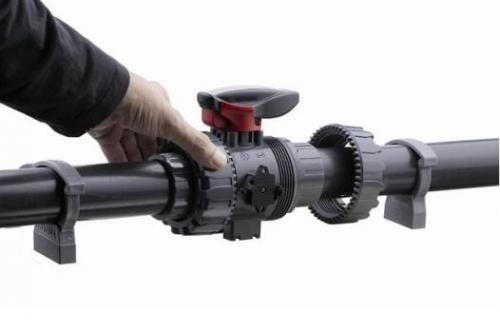

Напорная канализационная система с насосным оборудованием требует повышенных прочностных характеристик.

Пластиковые напорные трубы изготавливают из непластифицированного ПВХ с большей толщиной. В таблице представлены возможные параметры стенки в зависимости от испытываемого давления от 800 Па до 1,6 МПа.

Канализационная труба. №3. Основные виды ПВХ канализационных труб

Поливинилхлоридные трубы используются для прокладки внутренней и наружной канализации, эксплуатируются при различных условиях, поэтому производители предлагают нам несколько видов изделий, которые отличаются не только эксплуатационными качествами, но даже и внешним видом.

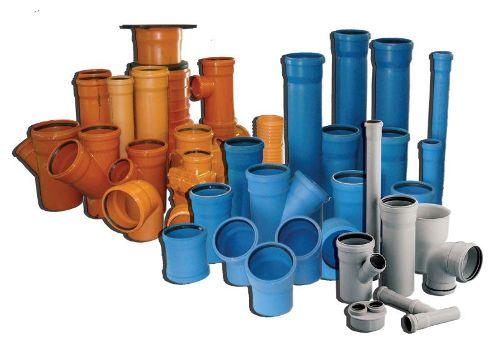

Для обустройства канализации используются следующие виды труб:

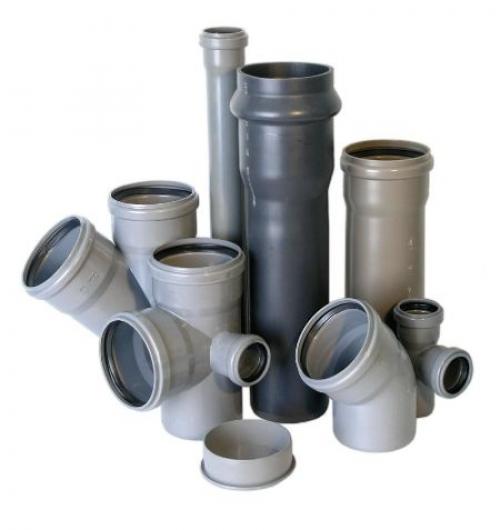

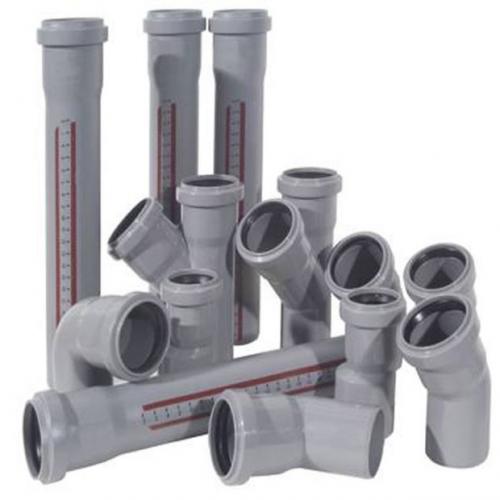

• жесткие серые трубы используются для прокладки внутренней канализации . Толщина стенок варьируется от 1 до 3,2 мм, диаметр – от 32 до 160 мм, а длина отрезков – от 0,3 до 3 м;

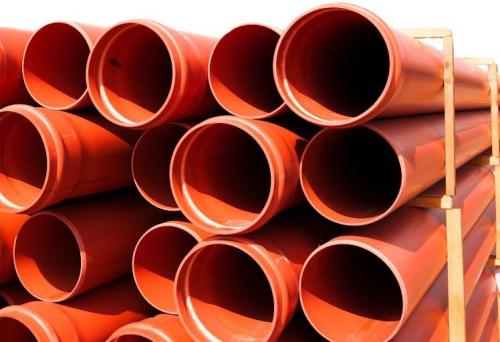

• жесткие оранжевые трубы предназначены для прокладки наружной части канализации. Диаметр таких изделий колеблется от 110 до 500 мм, длина – от 1,2 до 3 м, а стенки имеют толщину от 3 мм. Эти трубы достаточно прочные, чтобы выдержать нагрузку почвы. Они обладают небольшим коэффициентом расширения, так что не способны сильно деформироваться даже при значительном перепаде температур. Между собой отдельные участки соединяются раструбным способом;

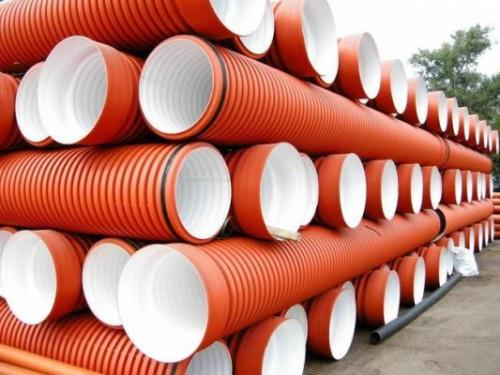

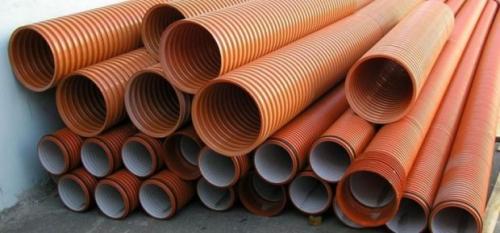

• гофрированные канализационные трубы серого цвета и небольшого диаметра используется для подключения к канализации стиральных и посудомоечных машин . Двух- и трехслойные оранжевые трубы используются для обустройства внешней канализации. Они достаточно прочные и эластичные, выдерживают приличные нагрузки, могут монтироваться на глубину до 15 м. Такие прочностные качества достигаются за счет наличия многочисленных ребер жесткости. Гофрированные трубы также используются для прокладки дождевых канализационных систем, обустройства дренажных трубопроводов.

Длина канализационной трубы до септика. Виды

Канализационную систему нужно хорошо продумывать перед процессом установления, потому что это относительно не легкая работа, которая может повлечь за собой небольшие проблемы, в случае неправильного построения процесса. Как правило, она бывает двух видов: наружная и внутренняя.

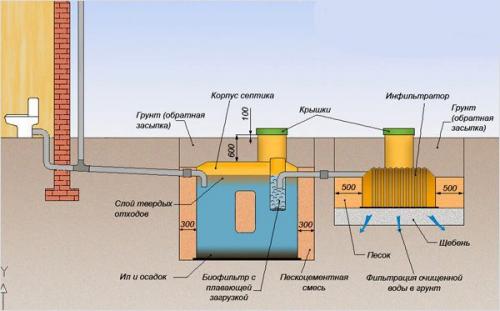

К внутренней системе можно отнести трубопровод, который идет от сантехники к самой наружной трубе. А наружная канализация начинается трубой, передающей отходы от внутренней канализации к септику, после чего к фильтрующему колодцу, или же к выгребной яме. Система достаточно тяжелая, именно поэтому очень важно не запутаться в некоторых нюансах.

Внутренняя

На внутренней канализации не должно содержаться много труб и разводок, и это касается всего дома. За счет этого, можно сэкономить значительное количество материала, а также существенно поднять эффективность работы внутренней канализации. Очень важно понять, как же правильно устанавливать канализацию, ведь в процессе работы существуют небольшие нюансы, которые стоит обязательно учитывать.

Создание необходимо начинать от сантехники, и двигаться в район соединения с внешней трубой. Если есть такая возможность, то можно прокладывать трубы под полом первого этажа.

Если у вас двухэтажный дом, и на втором этаже также присутствует сантехника, то для него трубы уже нужно прокладывать над полом.

Если вы будете устанавливать такую канализацию еще до заливки основного фундамента, то от внешней трубы стоит обязательно проложить внутренние трубы, в те места, где в дальнейшем будет находиться фундамент.

В ту область нужно поместить трубы, которые будут предварительно обернуты специальным утеплителем.

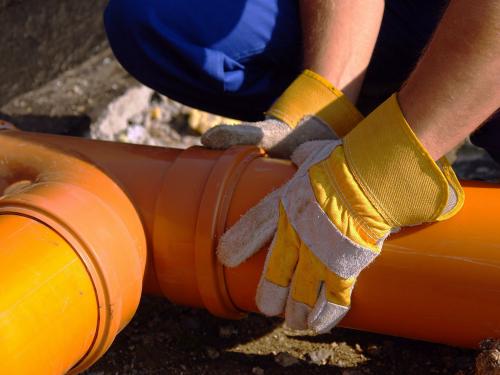

Внешняя

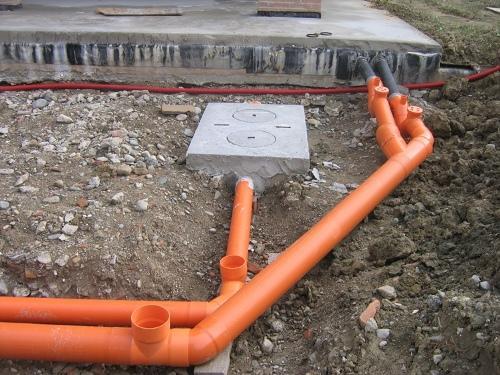

После того, как будет окончательно закончена работа с внутренней канализацией, можно приступить к созданию внешней. Специалисты рекомендуют соблюдать только прямую линию канализации от дома до сборного колодца. Если ваш участок еще не имеет многих ландшафтов, то можно использовать не сложную систему установления, которую сегодня рекомендуют специалисты.

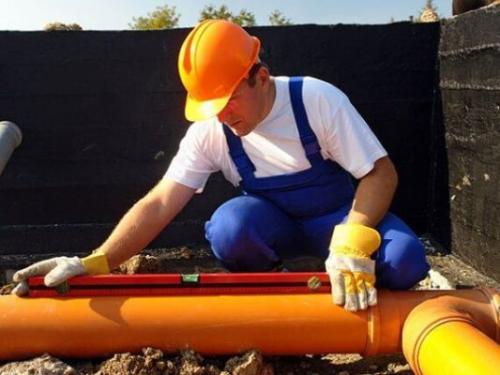

Очень важно, чтобы в период работы, владелец дома соблюдал самое главное правило – угол наклона. Точно также как и с внутренним вариантом, он должен располагаться в диапазоне 2-3 см на метр трубы канализации.

Многие задаются вопросом, для чего нужен именно такой угол? Все дело в том, что по данным трубам, как правило, течет только нечистота и стоки, которые в любом случае являются водой.

Если будет установлен недостаточный угол наклона, то все крупные частицы будут просто попадать внутрь трубы. Точно также, в случае излишнего угла, будет наблюдаться задерживание частичек в трубе, из-за чего образуется недостаточная проходимость воды.
