Водопровод на даче. Трубы ПНД

Водопровод на даче. Трубы ПНД

Чаще всего для водопровода на даче используют трубы ПНД — полиэтилена низкого давления. Они привлекательны тем, что могут собираться без всяких дополнительных устройств. Фитинги для сборки водопровода ПНД имеют резьбу и просто закручиваются руками.

Трубы ПНД для водопроводов выпускаются в бухтах или отрезками (зависит от диаметра)

Чем же так хороши полиэтиленовые трубы ПНД, что они почти вытеснили металлические? Кроме удобного монтажа есть еще целый ряд плюсов:

• При соблюдении правил эксплуатации срок службы — 50 лет. Пока эта цифра не проверена, но она впечатляет.
• Они не гниют, не ржавеют, стойки к химическим средам.
• Эксплуатироваться могут при температурах до -60°C.
• При замерзании воды в них они не лопаются — растягиваются, потом после оттаивания принимают прежние размеры.
• Внутренняя поверхность у них идеально гладкая. Для водопровода это важно по двум причинам: меньше потери давления при транспортировке и на стенках не скапливаются отложения, их просто сносит потоком.
• С их помощью сделать водопровод на даче своими руками очень просто, так же, как и вносить изменения потом.
• Использовать трубы ПНД можно для устройства летнего и зимнего водопровода.
• Удобные способы сборки: сваркой или на компрессионных (резьбовых) фитингах.

Недостатки есть, но их немного:

• плохо переносят нагрев (кроме труб из сшитого полиэтилена) потому используются только для транспортировки холодных сред;
• если сравнивать с металлом, обладают более низкой прочностью — ходить по ним нельзя.

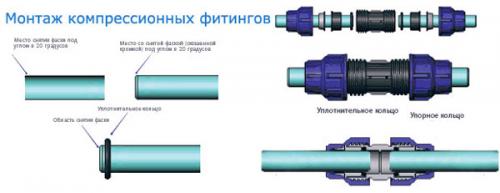

Трубы ПНД можно сваривать специальным аппаратом, а можно соединять с помощью компрессионных фитингов. Для дачного водопровода куски трубы, тройники, переходники соединяются при помощи резьбовых соединений. Хоть и кажется такое соединение ненадежным, выдерживать оно может гораздо больше, чем 2-4 Атм, которые вы по-максимуму можете создать. Результаты проведения испытаний соединений на резьбовых фитингах смотрите в

Для водопровода подходят трубы ПНД, на которых нанесены голубые линии. Они предназначены для холодной воды. Если линии желтого цвета — использовать для подачи воды их нельзя — они предназначены для газа. В их составе имеются специальные добавки, которые делают воду непригодной.

Есть несколько градаций по рабочему давлению:

• Л — легкие, выдерживают до 2,5 атм;
• СЛ — средне-легкие — до 4 атм;
• С — средние — до 8 атм;
• Т — тяжелые от 10 и выше.

Для монтажа наружного (уличного) водопровода на даче используют трубы ПНД класса С и СЛ,  диаметрами 32 мм, 40 мм и 50 мм. При выборе нужно еще определиться с плотностью.

Есть еще три марки полиэтилена: ПЭ 63, 80, 100. Эти цифры означают плотность. Чем более плотный материал, тем прочнее изделия, но и выше цена. Например, один погонный метр 32 мм трубы из ПЭ 80 стоит от 4$ (и больше в зависимости от толщины стенки). Такого же диаметра, но из ПЭ 100 уже от 7$ за погонный метр.

Нужна ли высокая плотность при устройстве водопровода на чаче? Наверно, да. За счет более высокой плотности стенки трубы делают более тонкими, что снижает их вес. Если вода на даче достается из скважины или колодца, вес может быть важным фактором — меньше будет проблем с закреплением опущенной вниз трубы.

Водопровод на даче под ключ. ВОДОПРОВОД НА ДАЧЕ, ВОДОСНАБЖЕНИЕ ЧАСТНОГО ДОМА ИЗ КОЛОДЦА ИЛИ СКВАЖИНЫ.

1)  комплекс монтажных работ - водопровод на даче из колодца с установкой септика из 2-х бетонных колец =  149т.р. (монтаж "под ключ" со всеми материалами)

2)  комплекс монтажных работ - водопровод на даче из колодца с установкой септика Посейдон-5Пр (автономная канализация без откачки) = 289 т.р. или  Посейдон-4Пр за 279т.р. или Посейдон 3Пр за 269т.р.  (монтаж "под ключ" со всеми материалами водоснабжение + канализация)

Водопровод на даче из колодца,

Водопровод на даче из скважины:   https://youtu.be/TSMngjnlKUg

Комплексное предложение №1:   Водопровод из колодца или скважины в летнем варианте (без провода обогрева и утепления, зимний вариант: +12т.р.) со всеми работами, материалами и септиком из двух бетонных колец с крышкой и люком  за 149 т.р.  под ключ !!

Комплексное предложение №2:   Водопровод из колодца или скважины в летнем варианте (без провода обогрева и утепления, зимний вариант: +8т.р.) со всеми работами, материалами и установкой септика "Посейдон 5Пр" (без откачки)  за 289 т.р. под ключ, включая земляные работы !!! или  Посейдон-4Пр за 279т.р. или Посейдон 3Пр за 269т.р.

Водоснабжение из колодца с установкой септика "Посейдон 5Пр" за 289т.р. со всеми работами и материалами включая землянные работы:

Водоснабжение на даче может быть выполнено из колодца (видео:  ) или скважины. Колодец чаще используется среди дачников, вода в нем более вкусная и "живая" чем в скважине на песок или известняк. Копку следует начинать в период наименьших грунтовых вод, летом в сухой период или в конце зимы. Правильный колодец копается до водоносного песка или до глиняного упора после водоносного песка. В этом случае воды в колодце будет много и хорошего качества. Скважина является более надежным и стабильным источником воды. Потому что гораздо меньше подвержена сезонным колебаниям грунтовых вод. Труба бурится на песок или известняк, если потребность в воде большая, то придется бурить до известняка. В этом случае воды будет значительно больше, и срок службы такой скважины может достигать 50 лет. Водопровод на даче из колодца бывает в летнем или зимнем варианте. Зимний подразумевает круглогодичное использование, и в этом случае траншея от колодца до дома копается на глубину 120 см. В месте подъема водопроводной трубы из траншеи и вход в помещение ставится провод обогрева и специальный рукав утепления. При наступлении морозов провод включается в обычную розетку 220 вольт. Внутренняя система выполняется на трубах полипропилен с незначительным уклоном к нижней точке, далее устанавливаем сливные краны на холодную и горячую воду. Внешняя водопроводная труба сливается обратно в колодец.  Водоснабжение частного дома из колодца или скважины происходит в автоматическом режиме с применением реле давления РДМ-5 и накопительного бака для создания в системе рабочего давления.

Водопровод на даче из труб ПНД. Монтаж водопровода из труб ПНД своими руками

Одним из важнейших условий создания качественного водопровода из ПНД на даче является предварительное составление плана-схемы с учетом всех особенностей расположения дачи по отношению к источнику воды и планируемым количеством точек забора воды на участке. Далее следует провести расчеты количества нужного материала.

Процесс подведения воды с использованием труб из полиэтилена низкого давления требует наличия следующих инструментов и расходного материала: комплект полиэтиленовых труб, подобранный согласно разводке водоснабжения участка. Обычно в подобных целях используются трубы разных диаметров (в миллиметрах): 40 – основная разводка, 25-32 – разводка точек подачи воды; набор полиэтиленовых фитинговых соединений (прямых, угловых, тройников); подборка «режущих» инструментов для формирования фитингового соединения труб (обычно состоит из ножовки по металлу/циркулярки и торцовочного конусовидного ножа); соединительные элементы труб и других частей водопровода (подающая труба, краны, поливальные установки, душевые кабинки и т.п. + набор специальных переходников нужного диаметра); инструменты, пригодные для частичного вкапывания водопровода в почву участка. Не лишней в арсенале установщика будет и дополнительная подборка материалов, типа пластиковых лотков и накрывающих решеток.

Всё необходимое для данной работы можно как заказать через Интернет, так и купить в любом строительном супермаркете нашей страны. Основательно подготовившись по части материалов и инструментов, можно приступать к составлению плана-схемы водопровода из ПНД на даче и его постепенной реализации на местности. После того, как водопровод будет проложен ко всем требуемым точкам будущего забора воды, разумно использовать имеющиеся переходники с целью подсоединения соответствующих отрезков полиэтиленовой трубы к кранам и поливочной системе. Практические рекомендации Также очень желательно частично углубить водопровод из ПНД на даче в грунт.

Это предотвратит возникновение возможных неудобств, связанных с помехами передвижения по затронутому участку техники и самих дачников. Практика показывает, что рискованно просто поместить трубы в небольшую траншею и присыпать землей, поскольку в дальнейшем их легко можно будет повредить земледельческим инструментом. Наилучшим и полностью оправданным выходом из положения будет обустроить траншею, используя пластиковые водоотводные лотки, и накрыть её с помощью специальных решеток, которые можно приобрести как составляющие комплекта лотков.

Водопровод на даче из пластиковых труб. Комплектующие для труб из полипропилена

Для монтажа водопровода из пластиковых труб используются различные комплектующие. Их сортимент очень обширен  и исчисляется десятками позиций в прайс-листах производителей. Детали различаются формой, размерами и предназначением. Рассмотрим самые распространенные виды таких элементов.

Для труб из полипропилена выпускается большое количество комплектующих. При их покупке важно выбирать детали от того же производителя, что и трубы

Муфты. Наиболее простая соединительная деталь. По форме напоминает небольшой бочонок, внутренний диаметр отверстия которого точно соответствует сечению соединяемых труб. Элемент предназначается для соединения двух отрезков трубы.

Переходники. Эти детали предназначены для соединения труб разных диаметров. Внешне они очень напоминают муфты, но их главное отличие заключается в том, что внутренний диаметр у  двух противоположных концов элемента разный.

Переходники подбираются по диаметру соединяемых труб и бывают различных типоразмеров. Выпускаются детали с внутренней или внешней резьбой, предназначенные для перехода на резьбовые соединения.

Уголки. Как известно, полипропиленовые трубы сгибать нельзя. Поэтому для выполнения необходимых при монтаже поворотов производитель выпускает специальные соединительные детали, согнутые под углом 90° и 45°.

Уголки могут оканчиваться отверстиями под трубы или же иметь резьбу, как внутреннюю, так и внешнюю. К примеру, такие детали используются для монтажа смесителя. При этом они могут быть как двойные, так и одинарные.

Некоторые домашние умельцы утверждают, что не нужно усложнять и использовать уголки. Ведь полипропилен – пластик и его можно согнуть. Они нагревают трубу до температуры размягчения и сгибают ее так, как им нужно.

Действительно, согнуть деталь очень легко, но нужно понимать, что при этом в ней происходят неприятные изменения: истончается стенка на внешней стороне изгиба. Это существенно сократит срок службы трубы и приведет к ее прорыву.

Запорный шаровой кран из полипропилена устанавливается в водопровод при помощи пайки

Крестовины и тройники. Так называются элементы, предназначенные для соединения трех или четырех труб одновременно, что нередко требуется для монтажа водопровода. Выпускаются в самых разных вариациях: с различными по размеру диаметрами отверстий, с фитингами под трубы других видов, к примеру, под металлопластик или медь, с внутренней и внешней резьбой различных размеров.

Обводы. Так называются особым образом отформованные изгибы, которые используются для обведения трубы вокруг какого-либо небольшого препятствия. При этом желательно, чтобы расстояние от трубопровода до стены было минимальным. Обвод вваривается в разрыв на участке водопровода так, чтобы лежащие до и после него отрезки трубы были прямыми.

Кроме этих комплектующих выпускаются и другие элементы. Среди них заглушки, использующиеся для перекрывания ненужных ответвлений водопровода, специальные шаровые краны для полипропиленовых трубопроводов.

Для закрепления труб к стене применяются особые клипсы, которые подбираются под диаметр детали. Могут быть одинарными или двойными. Специалисты советуют выбирать трубы и комплектующие одного производителя. Так будет меньше проблем при монтаже, и система получится более качественной.

Источник: https://avtomaticheskij-poliv.aystroika.info/novosti/vodoprovod-na-dache-svoimi-rukami-vodoprovod-na-dache

Водопровод на даче для полива. Зимний или летний водопровод

Водопроводом на даче не всегда пользуются круглый год. В некоторых случаях он нужен только от весны до осени, поэтому устраивают упрощенный летний вариант. Тратить деньги на дорогостоящую капитальную систему, когда в доме зимой никто не живет, нет смысла. Летний водопровод обеспечит полив, к нему подключают душ, используют для других хозяйственных целей. Он может быть постоянным или разборным, но в обоих случаях зимой не эксплуатируется.

Шланги временного водопровода раскладывают по земле, соединяют переходниками, которые изготовлены из пластмассы или оцинкованного металла. Пользуются также специальными защелками. На них с одной стороны надевают шланг, на другой есть разъем с пружиной. Соединение и разъединение происходит мгновенно, стык надежный.

Шланги применяют силиконовые или резиновые, у которых толстые стенки, армированные капроном. Пластик дешевый, но под солнцем недолговечный. Резина дороже, зато прослужит не менее 15 лет. По окончании сезона шланги отсоединяют, скручивают, выливая остатки воды, и отправляют на зимнее хранение.

Постоянный летний водопровод укладывают в неглубокие траншеи, чтобы не мешали и чтобы у кого-либо не возникало соблазна украсть. На поверхность выводят только водоразборные краны. Трудность сооружения в том, что требуется соблюдать постоянный уклон. Он идет от места подключения к самой низкой точке, где устанавливают сливной кран. Через него перед морозами сливают воду.

Обустройство зимнего водопровода сложнее. Учитывают уклон рельефа, промерзание грунта и другие факторы, которые принимают во внимание при строительстве капитальной системы водоснабжения. В этом отношении дачный вариант не отличается от того, что делается в частных домах с постоянным проживанием.

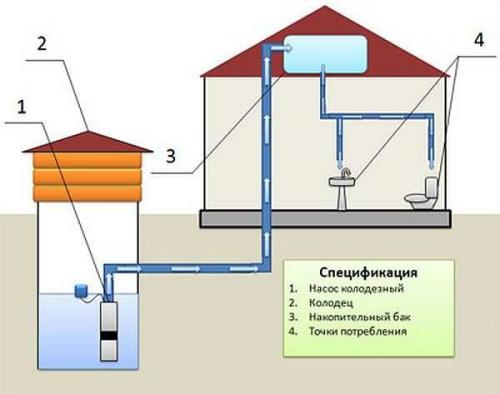

Водопровод на даче из бака. Система с накопительным баком

Основа такой системы — емкость для воды, которая устанавливается на значительной высоте. Если есть место, резервуар ставят на чердаке, если нет — можно построить специальную вышку или установить ее на крыше соседнего сооружения. От емкости по дому расходятся трубы, разводящие воду по точкам потребления.

Система водоснабжения частного дома с накопительным баком (из колодца или скважины  — неважно)

Работает эта система так:

• Вода из колодца или скважины насосом подается в емкость, ее уровень контролируется поплавковым механизмом. При достижении порогового значения насос отключается.
• За счет того, что накопительная емкость находится выше всех точек раздачи воды, в системе создается некоторое давление. При открывании крана за счет этого давления вода поступает в точку раздачи.
• При снижении уровня воды в емкости ниже определенной отметки, включается насос, добавляя воду.

Система водоснабжения частного дома или дачи с накопительным резервуаром проста и недорога. Но есть целый ряд серьезных недостатков:

• При такой организации водоснабжения давление в системе низкое, да еще и переменное — зависит от уровня воды в емкости и количества открытых кранов. Из-за этого никакая бытовая техника работать не будет (автоматическая стиральная машина, электрический водонагреватель (бойлер), посудомойка, автономная система отопления и т.д.).
• При отказе автоматики есть реальная угроза затопить дом водой, переливающейся через край. Опасность можно уменьшить, если сделать систему аварийного слива воды. Для этого в накопительную емкость чуть выше требуемого уровня воды приваривают трубу, через которую в случае повышения уровня вытекают излишки. Трубу вывести можно в канализацию или дренажную систему, а можно — в огород. Но нужна какая-то индикация того, что воды в баке слишком много (звук льющейся воды  — тоже один из сигналов).
• Емкость имеет солидные размеры, и место для нее найти не всегда легко. Как вариант  — построить вышку рядом с домом, на которой расположить бак для воды.

Если на даче никакой техники не предвидеться, использовать можно и такую схему снабжения водой. Но в доме мало кого такой вариант устроит. Нужно будет рассмотреть следующий вариант.

Источник: https://avtomaticheskij-poliv.aystroika.info/stati/letniy-vodoprovod-na-dache-truby-pnd

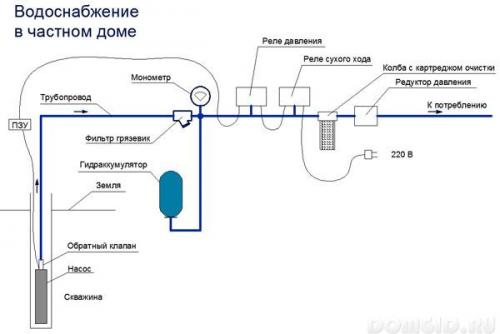

Водопровод на даче схема. Схема автономного водоснабжения: основные элементы системы

Каким бы ни был источник автономного водоснабжения частного дома, необходимо создать схему с указанием всех основных элементов системы и материалов, используемых для прокладки водопровода.

Схема водоснабжения частного дома включает следующие элементы.

1. Скважина – источник воды.
2. Кессон – вспомогательное помещение скважины (пластиковая или металлическая бочка). Защищает устье от грунтовых вод, осадков и обеспечивает нормальную температуру в скважине.



3. Автономная насосная станция или глубинный насос для забора воды из скважины.
4. Обратный клапан препятствует движению воды в обратном направлении.
5. Гидроаккумулятор (гидробак) накапливает определенное количество воды и поддерживает давление в системе. Именно из гидробака вода поступает к точкам водозабора.



6. Водоочистные фильтры:

• фильтр-грязевик не пропускает крупную крошку в гидроаккумуллятор (если источник воды – артезианская скважина, то можно не устанавливать такой фильтр);
• фильтр с картриджем очистки – механическая очистка от мелких примесей глины, песка, ржавчины и грязи.

Устройство водопроводной системы частного дома можно разделить на три блока:

1. Система водозабора.

Источник: https://avtomaticheskij-poliv.aystroika.info/novosti/vodoprovod-na-dache-svoimi-rukami-vodoprovod-na-dache

Бюджетный водопровод на даче своими руками. Выбор источника водозабора

Перед тем, как начать проектировать дачный водопровод – необходимо выбрать источник водозабора. Возможные варианты:

• магистральный трубопровод;
• простой колодец;
• водозаборная скважина.

От принятого решения будут зависеть вкусовые качества, конструкция под летний водопровод, сложность устройства и стоимость. После подбора варианта водоснабжения следует детальнее задуматься как сделать водопровод на даче своими руками, чтобы добиться качественного водоснабжения и удешевить его стоимость.

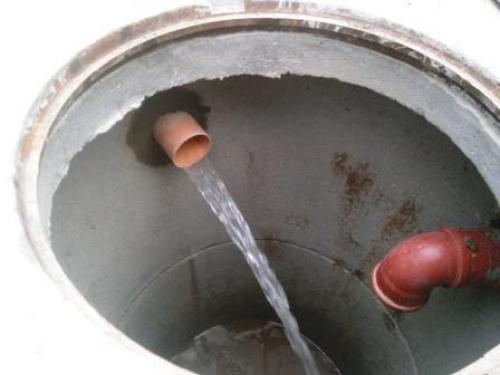

Вариант 1. Водопровод из колодца

Часто при монтаже дачного водопровода используется «дедовский» колодец, так как этот вариант, на первый взгляд, отличается своей простотой. Средняя глубина водозабора составляет 10-20 метров.

Однако этот вариант имеет недостатки:

• вода загрязнена вредными элементами;
• для повышения качества нужно увеличивать глубину, что приводит к дополнительным затратам;
• для ее применения в качестве питья есть необходимость в установке дополнительных фильтров.

Как видим, поверхностная вода годится только для поливки огорода. Так же можно приложить руки и сделать

Вариант 2. Водяная скважина

Следующим вариантом для загородного водоотведения является скважина. Она часто применяется для водозабора летнего водопровода на даче, начальная глубина стартует с 15 метров. Устройство скважины позволяет добывать чистую воду, однако есть свои сложности:

• бурение скважины требует применения специального оборудования;
• ее закладка обходится дороже, чем копка колодца;
• требует постоянного обслуживания, чистки фильтров, промывки трубопровода, профилактических мероприятий.

Скважина позволяет получать 1,5 м³/час питьевой воды, чем полностью перекрывает потребности семьи.

Вариант 3. Подключаемся к центральному водопроводу

При возможности подключиться к магистральной трубе – стоит воспользоваться этим. Человек получает очищенную воду и соответствующее давление в системе. Здесь также присущи свои сложности:

• зачастую давление не соответствует нормам;
• очистка оставляет желать лучшего, требуется устанавливать фильтры;
• свои сложности при подключении к магистрали, оформлении документов.

Как видим, каждый из вариантов имеет свои преимущества и недостатки. Оптимальным решением является бурение скважины.
