Сверло для врезки замков в межкомнатные двери. Выборка отверстий под ручку механизм замка

Сверло для врезки замков в межкомнатные двери. Выборка отверстий под ручку механизм замка

Как и любой процесс монтажа установка замка начинается с разметки. Но перед этим обезопасим дверное полотно от случайных повреждений. Для этого малярным скотчем заклеиваем торец и плоскость двери в предполагаемом месте установки замка, это расстояние, примерно, от 90 до 110 см от пола. Наклеенный малярный скотч не только защитит нашу дверь от повреждений, но и проводить разметку на нём гораздо удобней.

В первую очередь размечаем высоту расположения дверной ручки с замком. Чаще всего ручку располагают на высоте 1 м от уровня пола. Рулеткой отмеряем это расстояние и ставим карандашом метку на плоскости двери.

При покупке такого типа замка с ним в комплекте всегда идет шаблон для точной разметки расположения отверстий. Цилиндровый механизм замка у разных производителей может отличаться диаметром, поэтому приобретайте коронку по дереву после покупки замка. Если в Вашем комплекте замка не оказалось шаблона, можете распечатать их с этой статьи как картинки и использовать при установке замка.

Согните аккуратно шаблон по линии дверного выступа и приложите к двери с торца. В зависимости от толщины дверного полотна острым предметом (саморезом или кончиком перьевого сверла) сделайте метки центров отверстий по шаблону с торца и на плоскости двери.

С помощью шуруповерта и коронки по дереву высверлите отверстие в плоскости двери.

Совет: при высверливании будьте аккуратны, не сверлите сразу на сквозь всей двери. Когда при сверлении направляющее сверло покажется с обратной стороны двери, остановитесь и начните сверлить коронкой с другой стороны, так Вы точно избежите сколов на плоскости дверного полотна.

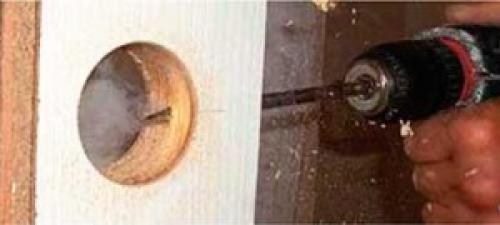

Следующим этапом будет высверливание отверстия под защелку замка. По нанесенной ранее метке шаблоном на торце двери, перьевым сверлом на 23 мм, сверлим сквозное отверстие до предыдущего.

Держите сверло строго перпендикулярно двери, иначе в дальнейшем защелка может стать наискось и её будет заедать при работе.

Следующим шагом вставляем защелку в торцевое отверстие выравниваем относительно кромки двери и обводим карандашом по контуру декоративной рамки. После этого вынимаем защелку и с помощью канцелярского ножа, по нанесенной линии делаем надрез верхнего слоя дверного полотна. И только потом стамеской выбираем потай для защелки замка.  Глубина потая должна быть чуть меньше толщины рамки защелки, в дальнейшем, когда Вы будете притягивать защелку саморезами она вдавится в дерево и станет вровень  плоскостью двери.

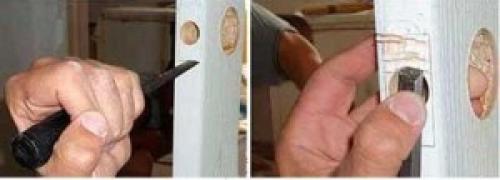

Совет:  Многие новички сразу приступают в выбору потая под защелку стамеской, это неправильно, так как дверное полотно покрыто пленкой, которая может повредиться дальше линии реза стамеской, поэтому срежьте сначала пленку.

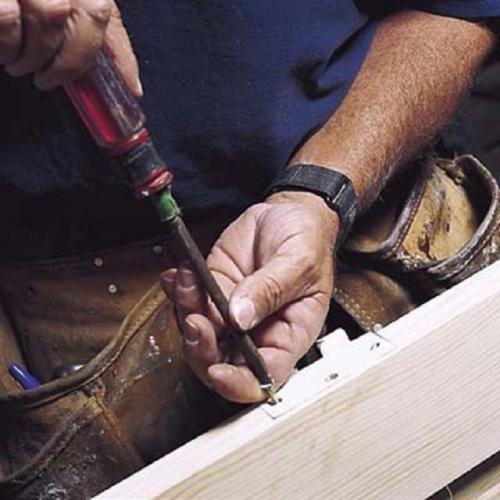

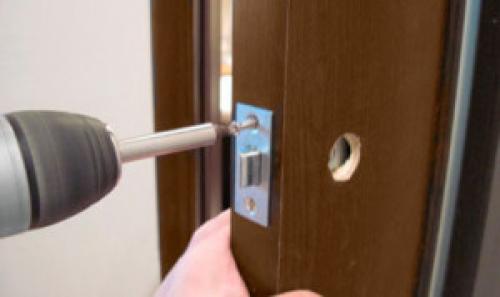

После выборки паза вставляем защелку на место и предварительно, сверлом на 2 мм, рассверлив отверстия под саморезы притягиваем защелку на место. Если защелка заходит в отверстие туго, то стамеской подрубаем места соприкосновения защелки и отверстия.

Приступаем к установке ручки. Сборка ручки производится по инструкции прилагаемой к ней. При монтаже обратите внимание на расположение язычка закрывания на ручке, если такой имеется, он должен располагаться внутри комнаты.

На одном из цилиндровых механизмов расположены поворотный штырь и ответки под крепежные винты. Снимите с механизма декоративную розетку с помощью штырькового ключа из комплекта и смонтируйте на места, винтами прикрутите второй цилиндровый механизм с обратной стороны.

При затяжке винтов не перестарайтесь — пережатые цилиндровые механизмы не будут работать как им  полагается.

Установка межкомнатных дверей своими руками пошаговая инструкция. Замена только дверного полотна

Снятие дверного полотна

Петли, установленные на межкомнатной двери, могут иметь разные конструкции, а значит , и сниматься дверь может по-разному. Впрочем, все способы не отличаются сложностью.

Как известно, дверные петли состоят из двух частей, одна из которых крепится на дверь, а вторая — на дверной косяк. В некоторых моделях осевой стержень постоянно закреплен внутри элемента, который крепится на вертикальной стойке косяка, а в другой части, установленной на дверном полотне, имеется отверстие, куда и должен входить стержень. При снятии двери, вывешенной на подобных петлях, нужно, установив под нижний   ее край монтировку, приложить небольшое усилие, чтобы приподнять полотно. Лучше всего, если будет второй работник, который поддержит дверь в вертикальном положении, а затем поможет снять ее окончательно.

Выбивание осевого стержня из петли

Другой вид навесов, в котором осевой стержень вставляется сверху и проходит через обе части петли. Для того чтобы демонтировать дверь, навешанную на такие петли, достаточно вытащить установленные в них стержни, имеющие сверху своеобразную грибовидную шляпку. Под нее подставляют надежную широкую отвертку , и, постукивая по ее ручке, вытаскивают штырь из петли. Начинать процесс нужно с нижней петли, чтобы избежать опрокидывания двери, которая своей тяжестью может запросто вырвать часть петли, установленной на косяке, повредив его поверхность. Это особенно нежелательно, если дверная коробка в хорошем состоянии и будет использоваться для новой двери.

После демонтажа двери из проема , с нее необходимо снять петли, ручки, замки.

Подгонка новой двери

При условии замены только дверного полотна, новую дверь придется подогнать под имеющийся проем , опираясь на размеры старой. С нее нужно снять точные габариты и перенести их на новое полотно.

Очень важно точно подогнать новое полотно под старый проем

Можно поступить и по-другому — новая дверь укладывается на ровную поверхность, а сверху нее кладется старое демонтированное полотно. Полотна выравниваются по верху и по вертикальному обрезу двери с той стороны, где будет устанавливаться ручка. Если новое полотно по размеру больше старого, его нужно будет подогнать. С помощью карандаша на нем прочерчиваются линии, по которым от нового полотна отпиливается лишний фрагмент.

Для подгонки за образец можно взять старое полотно

Нужно помнить, что для межкомнатной двери оставляется зазор, между полотном и косяком со всех ее сторон по 5 мм, а снизу можно оставить расстояние немного больше – 10 ÷ 12 мм.

Далее, с нового полотна срезается лишняя часть. Спил должен быть идеально ровным и гладким, а это можно сделать только острым и точным инструментом, которым может стать ручная циркулярная пила. Распил производится под специальную линейку, которая предназначена для применения именно с таким режущим инструментом.

Обрезка нового полотна по намеченным линиям с помощью металлической направляющей

Пилу выставляют на нужную высоту зареза (обычно – с выходом в 45 мм) и отпиливают дверь ровно по разметке. Если специальной направляющей линейки нет, то можно аккуратно срезать циркуляркой и без нее , оставляя припу ск пр имерно в 1 ÷ 2 мм – это будет необходимо, чтобы затем начисто подогнать полотно электрорубанком.

Установка петель

Когда новая дверь будет подогнана по размеру, нужно произвести разметку мест, где будут крепиться петли. Чтобы провести этот процесс точно, нужно старую дверь положить на новое полотно и очень точно выровнять их между собой. На торце новой двери делают отметки участков, где будут установлены петли, ориентируясь на старое полотно.

Перенос места расположения дверных петель

В этом случае, разметку расположения петель сначала делают карандашом, а затем — строительным ножом. Линии от ножа получаются четкими , и по ним легко можно будет сделать выборку при вырезании необходимых для установки петель углублений.

Выборка углублений под металлические пластины дверных петель

Далее дверное полотно ставят на торец, так чтобы та сторона, на которой будет проводиться врезка петель, оказалась сверху. С помощью долота (стамески) намечают глубину будущего паза. Инструмент устанавливают на линии, намеченные ножом, и сверху по нему ударяют молотком, наблюдая, на какую глубину в древесину уходит режущая грань — она должна углубиться на 2 ÷ 4 мм, в зависимости от толщины металла петель (это можно заранее промерить линейкой или штангенциркулем).

Намеченный под выборку участок рекомендовано разбить на несколько фрагментов, для удобства извлечения древесины. Далее, долото устанавливается под небольшим углом к торцу двери, скошенной частью вниз . и, ударяя по нему молотком, выбивается лишний слой дерева, образуя необходимое углубление.

Фиксация петель на саморезы

Следующим шагом, в подготовленные углубления нужно установить петли. Они должны быть установлены так, чтобы плоскость металлической пластины оказалась на одном уровне с поверхностью торца двери. Если металл петли возвышается над поверхностью, то значит выемку нужно немного . случайно углубление получилось несколько нужно, то под петлю можно будет уложить кусок плотного картона.

Источник: https://aystroika.info/novosti/ustanovka-vhodnoy-metallicheskoy-dveri-demontazh-staroy-vhodnoy-dveri

Фреза для установки замков в двери. Дополнительные инструменты и рекомендации по ним

Для установки замка в межкомнатную дверь обязательно нужно использовать рулетку. Она помогает точно отмерять необходимые расстояния. Кроме того, полезными приспособлениями окажутся:

сверло диаметром 0,2 см.

Покупать наборы сверл надо в магазинах, продающих фурнитуру для дверей. Но можно искать их и в мебельных магазинах, и на строительных рынках, и в гипермаркетах товаров для дома и ремонта. Выбор зависит от личных предпочтений. Важно: сверло должно быть толще, чем замок. Если каких-то инструментов не хватает, а они нужны срочно, стоит обратиться к службам, сдающим инвентарь напрокат.

Большую пользу в ряде случаев может принести перфоратор. Он нужен, чтобы выровнять и увеличить проем. Перфоратором сверлят отверстия, куда будут ставиться анкерные дюбеля. Приобретая или беря напрокат шуруповерт, стоит выяснить, идут ли в комплекте необходимые насадки. Если придется обрабатывать труднодоступные участки, распускать наличники или доборы, иногда надо приготовить электрический лобзик.

Подбирая карандаши и маркеры для разметки полотна, надо отказаться от покупки изделий с очень жесткими стержнями. Они будут оставлять следы, избавиться от которых окажется крайне тяжело. Чтобы точнее отмерить все размеры, надо использовать рулетку с лентой длиной 3 или даже 5 м. Определить, насколько глубоко нужно врезать замок, поможет штангенциркуль. Чтобы точнее ориентировать замки, исключив перекосы, требуется использовать пузырьковый строительный уровень.

Источник: https://stroyvsepodryad.info/stati/kak-vrezat-zamok-v-derevyannuyu-dver-vidy-zamkov-dlya-mezhkomnatnyh-dverey

Шаблон для сверления отверстий под конфирмат. Особенности конструкции и виды

Кондуктор, по сути, – это шаблон для сверления отверстий, позволяющий выполнить их максимально точно. Используют его и для создания отверстий, ось которых располагается перпендикулярно поверхности детали, и для сверления под углом.

Благодаря своей универсальности и простоте кондукторы для сверления отверстий активно применяются в различных сферах. В частности, в машиностроительной отрасли с их помощью уже давно и успешно выполняют сверление отверстий в заготовках различной конфигурации и изготовленных из разных материалов. Нельзя работать без кондуктора и в мебельном производстве, где такое приспособление активно используется при сборке мебели, установке на нее фурнитуры и выполнении целого ряда других технологических операций. Строительство – еще одна сфера, где кондукторы находят широкое применение. С их помощью, в частности, выполняют бурение отверстий в строительных конструкциях. Кондукторы также необходимы для сверления труб и решения других задач.

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

В качестве мебельного кондуктора чаще всего применяются накладные модели, изготовленные из легких материалов, чтобы было удобнее ими манипулировать. Можно приобрести такие приспособления в заводском исполнении или изготовить мебельный кондуктор своими руками. Квалифицированные специалисты-мебельщики могут и не использовать кондуктор, чтобы качественно и точно просверлить отверстие в элементах мебельной конструкции, но для этого они должны обладать большим опытом работы в своей области.

Наиболее значимое преимущество кондуктора заключается в том, что с его помощью качественное и точное сверление как перпендикулярного к поверхности детали, так и наклонного отверстия может выполнить даже человек, не обладающий высокой квалификацией. Использование кондукторов исключает необходимость сложных предварительных расчетов и разметки мест расположения будущих отверстий, что снижает трудоемкость сборки мебельной конструкции и позволяет выполнить такую работу за более короткий промежуток времени. Даже начинающий специалист может разобраться в применении кондуктора для сверления под шканты и для решения других технологических задач.

Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера

Прежде чем приобрести или изготовить свой самодельный кондуктор, определите, для решения каких задач необходимо его использовать, и на основе этих данных выберите его тип и конструктивное исполнение.

Среди кондукторов для сверления отверстий по типу конструкции и функциональным возможностям можно выделить целый ряд категорий.

Накладные

Эти кондукторы называются так потому, что их накладывают на обрабатываемую деталь и закрепляют на ней либо просто фиксируют руками. Посредством кондукторов данного типа, в частности, выполняют сверление отверстий в ДСП, плитах МДФ и в других плоских деталях.

Поворотные

Такие шаблоны можно использовать для того, чтобы выполнять отверстия на деталях цилиндрической формы. Кондукторы данного типа оснащаются вертикальными и горизонтальными осями поворота, что дает возможность выполнять с их помощью отверстия под различными углами.

Универсальные

Это приспособления, которые особенно актуальны для маленьких серийных производств, где важна возможность быстрой переналадки используемого оборудования. Кондуктор данного типа как раз и наделен такими функциями.

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Опрокидываемые

Данные приспособления для сверления отверстий требуются в тех случаях, когда такую технологическую операцию приходится выполнять в нескольких плоскостях.

Скользящие и закрепляемые

Скользящий кондуктор в полном соответствии со своим названием не требует закрепления: его просто прикладывают к тому участку поверхности детали, где надо просверлить отверстие. Закрепляемые кондукторные устройства, хотя и являются более удобными, несколько ограничивают свободу действий специалиста, что особенно критично при выполнении сверлильных работ на станках, оснащенных только одним шпинделем.

Инструмент для установки межкомнатных дверей. Какой нужен инструмент для установки межкомнатных дверей?

Новая дверь продаётся без фурнитуры., врезать петли,, замок несложно, если есть инструмент. Дополнительно понадобятся приспособления, помогающие расклинивать полотно в раме, а также расходные материалы для финальной отделки. Приобретать инструмент длялучше фирменный, ведь от него зависит качество выполняемых работ.

Как подобрать инструмент?

Перед монтажом стоит продумать будущие действия. Оценка ситуации поможет определить, какие инструменты нужны для, и что понадобится из дополнительных приспособлений. Предусмотрительность ускорит монтажный процесс, избавит от бесконечной ходьбы по магазинам за покупкой сверла нужного диаметра или другого расходного материала.

Сначала перед монтажом осматривают домашний инструмент, который есть в наличии. Проверяют его работоспособность. Валявшийся без дела электроинструмент от воздействия сырости и пыли мог прийти в негодность. После проверки работоспособности составляют список нужных покупок.

Предпочтение отдают качественному электроинструменту. Переплачивать за агрегаты профессионального класса не стоит, но и от дешёвых китайских подделок лучше отказаться. Оптимально приобрести фирменный инструмент полупрофессионального класса. В будущем он не раз ещё дома пригодится.

Электроинструменты

При выполнении сложных работ, связанных с демонтажем старой дверной коробки,, вырезания пазов для фурнитуры, нужен электроинструмент. Он не только ускорит монтаж, но и поможет качественно выполнить работу. В зависимости от поставленных задач необходим следующий инструмент для:

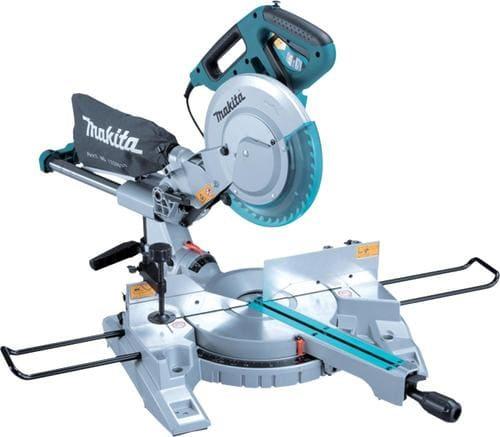

• Торцевая пила пригодится при монтаже самодельной створки . С её помощью легко делать продольные разрезы, подрезать элементы дверной коробки , уменьшать размеры створки, подгонять доборы и наличники. Торцевая пила способна частично заменить электролобзик.

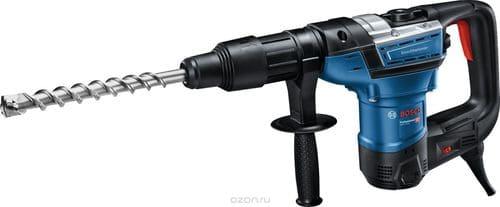

• Перфоратор нужен при демонтаже старой дверной коробки. Использование разного размера зубил и свёрл помогает быстро проделать отверстия под анкеры, отколоть часть стены при расширении проёма .

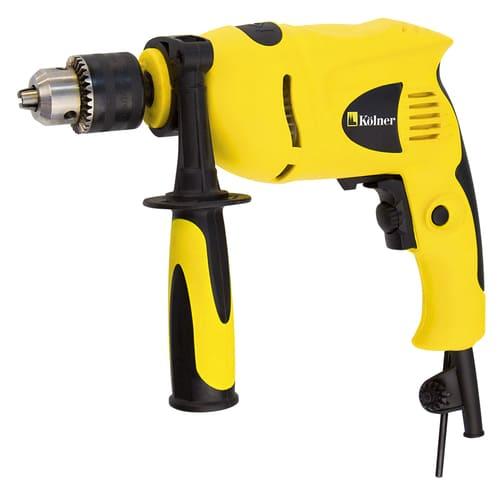

• Электродрелью сверлят отверстия для саморезов, дверной ручки, выбирают паз под замок, если под рукой нет фрезера. Важно сразу продумать, какие нужны свёрла для установки межкомнатной двери .

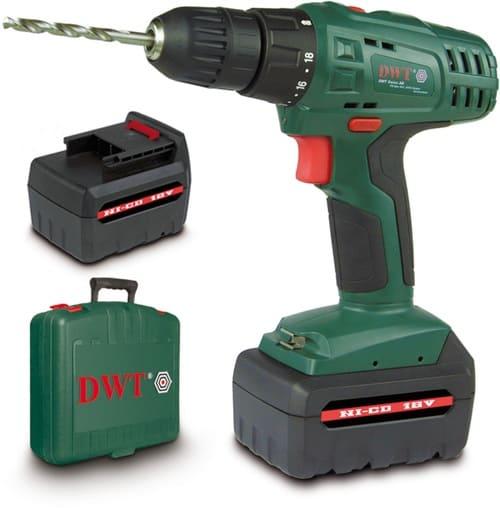

• Шуруповёрт с набором насадок не является электроинструментом первой необходимости, если предполагается установка только одной двери. Десяток саморезов можно закрутить отвёрткой.

• Электролобзик незаменим при монтаже доборов , наличников. Используя набор пилочек, быстро получится делать ровные срезы при подгонке планок из дерева, алюминия, пластика, МДФ.

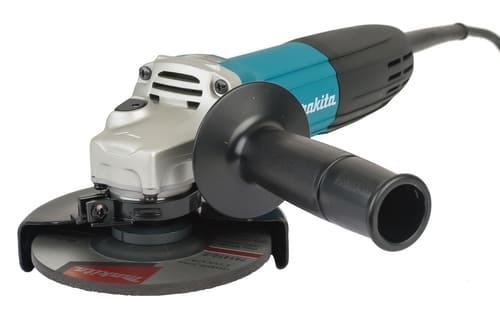

• Болгарка необходима при расширении дверного проёма . Дополнительно покупают диски по бетону с алмазным напылением.

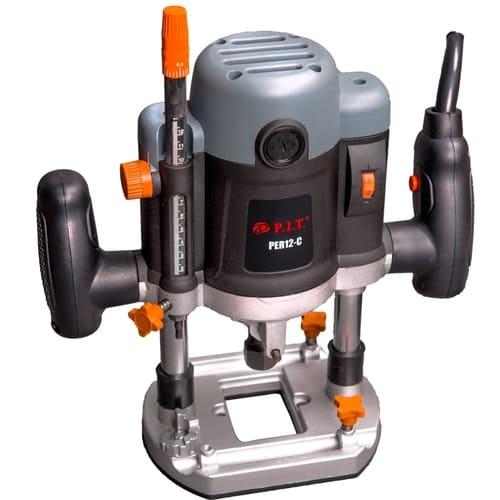

• Использование фрезёра для установки дверей упрощает процесс выборки пазов под фурнитуру. Электроинструментом снимают лишний слой древесины. Для установки межкомнатных дверей дополнительно понадобятся фрезы разного диаметра.

Электроинструмент послене будет у хозяина валяться без дела. Он пригодится при подвешивании полок, распиле деревянных заготовок и других домашних работ.

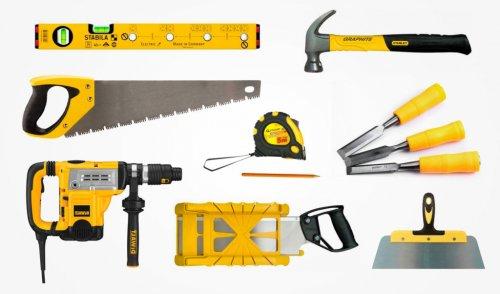

Ручные инструменты

Без ручного инструмента дляне обойтись. Даже если под рукой имеются электрические агрегаты, без монтировки невозможно демонтировать коробку, а без молотка забить гвоздь. Дляпонадобятся:

• Разметочный карандаш . Желательно использовать мягкий стержень, чтобы при надавливании не оставлял вмятин на лакированной поверхности. Можно взять маркер, но его сложно стирать после неправильной разметки.

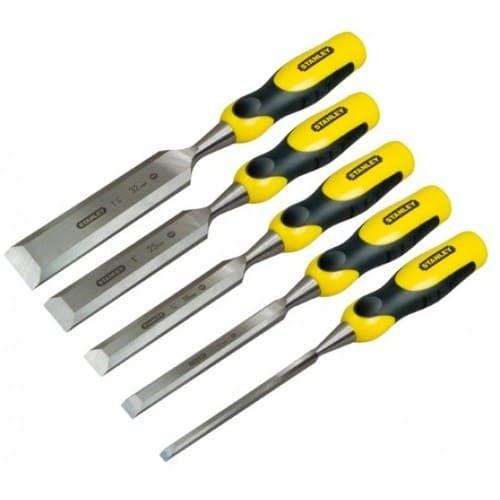

• Стамеска – один из главных инструментов для монтажа межкомнатных дверей , помогающий выбирать выемки под фурнитуру.

• Молоток нужен, чтобы забивать гвозди, дюбеля, вырубить стамеской углубления, разрушать стену при расширении проёма .
• Отвес и уровень помогут сделать ровную установку двери . Если коробка будет перекошенная, створка провиснет. Уровень подойдёт лазерный или пузырьковый, длиной 50 см.

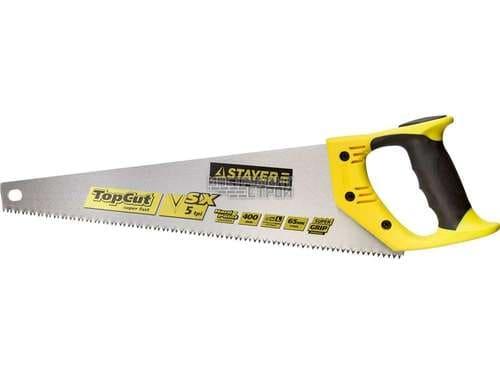

• Ручная ножовка по дереву заменит электролобзик или дисковую пилу. Однако продольно распилить деревянную заготовку не получится. Ножовка поможет укоротить элементы коробки , подогнать по длине наличники , доборы .

• Лом упростит демонтаж старой лудки. Удобнее использовать монтировку из набора автослесаря.

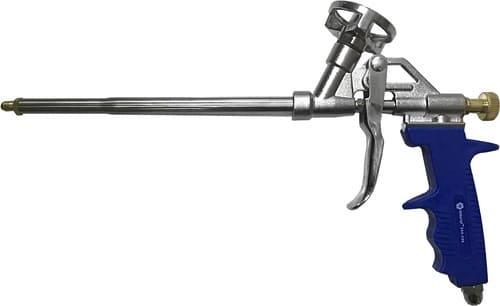

• Монтажный пистолет востребован при заполнении пеной зазоров между торцами стен и дверной коробкой. На инструменте можно сэкономить, если покупать баллоны с насадкой из трубочки для ручного выдавливания пены.

• Набор отвёрток заменит шуруповёрт. Удобно использовать рукоятку со сменными насадками разных форм.

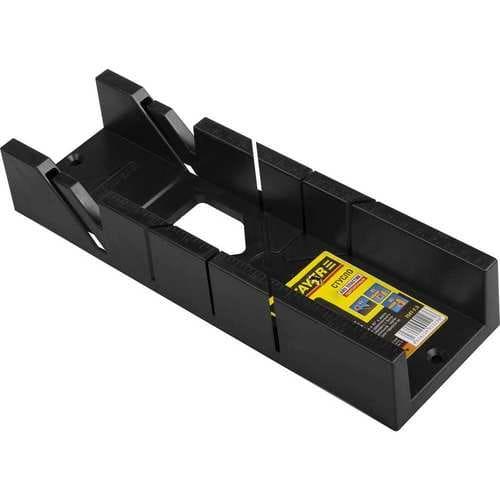

• Стусло помогает делать правильный срез под нужным углом элементов коробки, наличников.

Ручной инструмент полностью способен заменить электрические агрегаты, толькозаймёт больше времени.

Источник: https://stroyvsepodryad.info/novosti/instrumenty-dlya-vrezki-zamkov-v-mezhkomnatnye-dveri-instrumenty-dlya-vrezki-zamkov-i
