Прокладка металлопластиковых труб. Как провести монтаж металлопластиковых труб своими руками: инструкция, правила

14.12.2021 в 10:17

Прокладка металлопластиковых труб. Как провести монтаж металлопластиковых труб своими руками: инструкция, правила

Прокладка металлопластиковых труб. Как провести монтаж металлопластиковых труб своими руками: инструкция, правила

Сборка и установка водопровода из металлополимера осуществляется без проведения сварочных работ и при наличии небольшого набора доступных и недорогих инструментов.

Именно эти факторы, а также хорошие технические характеристики материала, позволяют осуществлять процесс сборки и подключения системы водоснабжения своими руками.

Это тот случай, когда экономия приносит двойные дивиденды: сохранение финансов и опыт, который никогда не будет лишним.

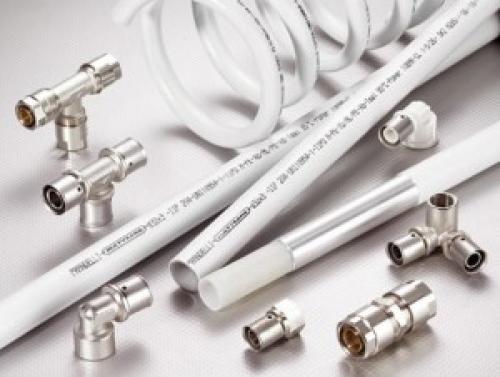

Прокладка металлопластиковых труб. Как провести монтаж металлопластиковых труб своими руками: инструкция, правила

  • продолжительный срок использования;
  • повышенная пропускная способность в сравнении с металлическим водопроводом аналогичного диаметра;
  • не требует специальных приспособлений для создания нужного угла изгиба;
  • быстрый и простой монтаж конструкции;
  • низкий коэффициент теплопроводности;
  • хорошая звукоизоляция;
  • не ржавеют;
  • устойчивы к образованию внутренних отложений;
  • сборка системы производится с минимумом отходов;
  • совместимость с другими материалами;
  • антистатичность;
  • высокая устойчивость к замерзанию;
  • качество транспортируемой жидкости не меняется;
  • правильно установленный водопровод (с доступом к основным узлам) элементарен в ремонте.

Недостатки:

  • при многочисленных изгибах одной точки возможны повреждения внутреннего металлического слоя;
  • при резких перепадах температурного режима могут образоваться протечки в местах соединения, требующие подтяжки или полной замены фитингов;
  • прямые солнечные лучи губительны для изделий с полимерным покрытием.

Прокладка металлопластиковых труб. Как провести монтаж металлопластиковых труб своими руками: инструкция, правила Трубы из металлопластика производятся диаметром от 16 мм до 63 мм. При строительстве жилья используются материалы, диаметр которых не превышает 40 мм.

Оптимальными и выгодными по цене вариантами являются диаметры 16 и 20 мм , но их можно использовать только при наличии в вашей системе водоснабжения постоянного хорошего давления.

Малый диаметр изделия вызовет турбулизацию потока воды, а пропускная способность уменьшится в несколько раз. Учитывайте этот факт при выборе материала.

Технические показатели

  • диаметр изделия 16-63 мм;
  • толщина наружного полимерного покрытия 2 – 3 мм;
  • толщина алюминиевого слоя 0,19 – 0,3 мм;
  • вес трубы с диаметром 16 мм составляет 105 г, а с самым большим диаметром – 1224 г (указан вес погонного метра);
  • +95°С – оптимальная рабочая температура;
  • выдерживают кратковременную нагрузку до +110°С;
  • замерзают при низкой температуре;
  • минимальный радиус изгиба 80 – 125 мм при ручном способе.

Подробная инструкция для экономных владельцев собственного дома —.

Об особенностях монтажа и выборе пластиковых дренажных колодцев читайте.

Как сделать? Инструкция, чертеж и схема котла.

Инструменты, необходимые для монтажа водопроводной системы

    Прокладка металлопластиковых труб. Как провести монтаж металлопластиковых труб своими руками: инструкция, правила

        • Ножницы для резки труб. Без их использования значительно затрудняется нарезка материала на нужные отрезки с ровными краями.

    Прокладка металлопластиковых труб. Как провести монтаж металлопластиковых труб своими руками: инструкция, правила

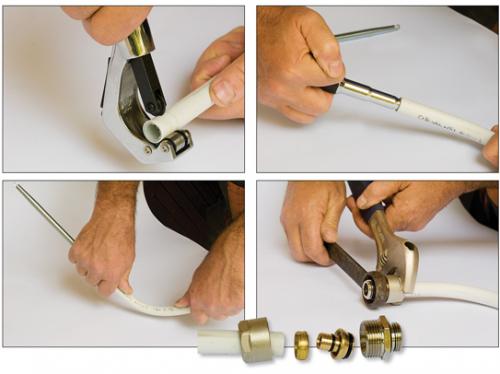

            Технология установки. Инструкция по монтажу

            Прокладка металлопластиковых труб. Как провести монтаж металлопластиковых труб своими руками: инструкция, правила

            Компрессионного фитинга

            Прокладка металлопластиковых труб. Как провести монтаж металлопластиковых труб своими руками: инструкция, правила

            • Фитинг раскручивают: с торцов снимают монтажные гайки, со штуцеров – уплотнительные кольца.
            • Трубу нужно выпрямить и при помощи ножниц нарезать. Использовать другие инструменты для нарезки не рекомендуется: срез получается неровным, возможно нарушение целостности защитного слоя материала.

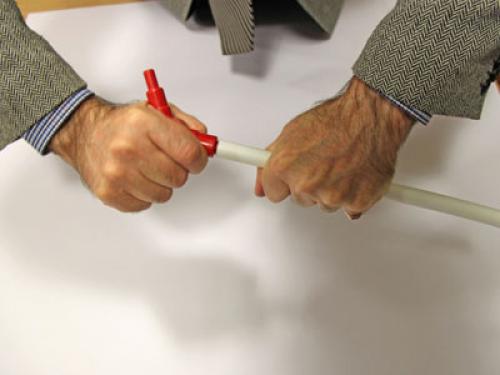

            • Срезы нужно тщательно зачистить и откалибровать. Плохо обработанные торцы могут повредить уплотнительные кольца и нарушить герметичность соединения.
            • На подготовленный отрезок надевают накидную гайку с уплотнительным кольцом. Штуцер фитинга соединяют с трубой и фиксируют гайкой: сначала вручную, а затем при помощи гаечного ключа.

            Контролируйте сжатие! Услышав характерное потрескивание металла – прекратите процесс. Важно соблюдать баланс: плохо затянутый фитинг не сможет обеспечить герметичность системы, а перетянутый – можно сразу выбросить.

            Чтобы более подробно узнать о том, как производится монтаж с помощью резьбовых (цанговых) фитингов смотрите

            Пресс фитинга

            Прокладка металлопластиковых труб. Как провести монтаж металлопластиковых труб своими руками: инструкция, правила

            • Как и в первом случае трубу предварительно подготавливают: обрезают, зачищают и калибруют. Обратите внимание на торец: его срез должен быть перпендикулярным центральной оси водовода.

            Прокладка металлопластиковых труб. Как провести монтаж металлопластиковых труб своими руками: инструкция, правила

            • Сняв гильзу, проверяем кольца и прокладки, а затем производим сборку фитинга. Делается это для того, чтобы исключить возможность монтажа бракованными элементами.

            Прокладка металлопластиковых труб. Как провести монтаж металлопластиковых труб своими руками: инструкция, правила

          Подключение металлопластиковых труб к коллектору. Выбор и маркировка труб

          Подключение металлопластиковых труб к коллектору. Выбор и маркировка трубОдно из достоинств такого материала состоит в том, что он почти не подвержен тепловому расширению благодаря многослойной структуре. Сколько слоев в трубе? Можно сказать, что три, со средним, который выполнен из алюминия. А если учесть еще и клеевые слои, тогда получится пять.

          Температурный предел, который могут выдержать такие трубы, – 95°С. Поэтому они пригодны для эксплуатации при температуре, поддерживаемой в системах отопления частных домов.

          Прежде чем покупать трубы, необходимо определиться, какой тип котла предлагается использовать, чтобы подобрать диаметр в зависимости от характеристик установки. В современных системах применяются трубы диаметром от 16 до 63 мм.

          Также требуется определить тип используемого пластика. Все параметры и характеристики можно определить по маркировке, нанесенной на наружную стенку трубы. У разных производителей последовательность данных имеет различное значение, но все они содержат следующие сведения:

          • Наименование компании-изготовителя. Чтобы система работала с максимальной надежностью, рекомендуется выбирать трубы западных производителей
          • Тип материала. Трубы могут быть изготовлены из полипропилена (обозначается как PP-R), высокопрочного полиэтилена (PE-R) или сшитого полиэтилена (PE-X)
          • Габаритные размеры. Они указываются в миллиметрах. В ходе расчетов гидравлического давления нужно учитывать, что при одинаковом наружном диаметре реальный внутренний у разных типов труб отличается, так как стенки у металлопластиковых коммуникаций значительно тоньше, чем у изделий из полипропилена
          • Выдерживаемое давление. Этот параметр указывает, какое рабочее давление труба выдерживает при температуре +20°С

          Средний показатель выдерживаемого давления составляет 20 атмосфер. В таких условиях трубы могут служить до полусотни лет. Но рассчитывать на то, что они прослужат так же долго при давлении в 2 МПа и температуре +95°С, не стоит. В системах центрального отопления давление в рабочем режиме может достигать 7 атмосфер.

          Информация из маркировки потребуется при прохождении гидравлических испытаний, при которых в систему запускается холодный носитель, а давление повышается искусственно.

          Монтаж металлопластиковых труб в ванной. Пошаговая сборка и установка металлопластиковых труб

          Монтаж металлопластиковых труб в ванной. Пошаговая сборка и установка металлопластиковых труб

          Наверное, самым доступным способом заменить трубы своими руками, не имея квалификации сантехника вообще, является установка металлопластиковых труб. Сам процесс монтажа напоминает скорее детский конструктор, нежели сантехнические работы. Давайте в рамках данной статьи определимся с тем, как правильно и грамотно сделать монтаж пластиковых труб своими руками.

          Есть два способа соединения металлопластиковой трубы

          Отличаются они способом крепления трубы к фитингу:

          1. Компрессионный фитинг. Тот, который используется умельцами и не требует специальных знаний и дорогостоящего оборудования.
          1. Пресс-фитинг. Этот тип соединения подразумевает использование специальных пресс-машин, которые обжимают место соединения что называется «на века». Такой тип монтажа лучше доверить профессионалу, поэтому мы с Вами остановимся на первом типе. В конце статьи мы все же коснемся этого вида монтажа.

          Пресс-фитинг

          Итак, начнем.

          Оборудование для монтажа

          Прежде чем приступить к установке труб следует приготовить необходимый инструмент:

          • Специальные ножницы для резки труб

          Ножницы для резки труб

          Калибратор для металлопластиковых труб

          • Пружина (трубогиб ручной). Бывает внутренний и наружный.

          Пружинный трубогиб

          • Ключ разводной, ключи гаечные, пассатижи, дрель.

          Оборудование для монтажа металлопластиковых труб готово, теперь можно переходить к сборке.

          Сборка металлопластикового трубопровода

          Далее приведена монтаж металлопластиковых труб – инструкция:

          1. Перед покупкой необходимого количества трубы и фитинга замеряйте необходимое количество трубы и фитинга. Рекомендуем нарисовать прямо на стане, где будет проходить труба, линии прокладки труб. Так замер делать легче и нагляднее. Перенесите план в миниатюре на бумагу и все хорошенько просчитайте. Составьте перечень необходимого фитинга, учтите, что уголки можно сэкономить, пользуясь трубогибом.

          После закупки и доставки начинаем работу.

          Не пользуйтесь острыми предметами, вскрывая упаковку

          1. Аккуратно вскройте бухту с трубой, не повредив саму трубу. Разложите ровно часть трубы, отмеряйте и отрежьте первый отрезок.

          Учтите, замер делать нужно с учетом тех сантиметров, которые прячутся в фитинг.

          1. Проводится установка металлопластиковых труб очень аккуратно. Гнется труба легко, поэтому укладывать ее на стену проще простого. Для фиксации на стене используйте специальные клипсы, откалиброванные по диаметру. Они бывают одинарные, двойные и т.д. Расстояние между клипсами не должно быть больше 1 метра (для диаметра трубы 16 мм), иначе есть риск провисания. Изгибы фиксируем непосредственно перед поворотом с одной и другой стороны.

          Клипса для фиксации трубы

          1. Труба просто вставляется в клипсу и защелкивается в ней.

          Использование трубогиба

          1. Отрезаем ножницами необходимый отрезок трубы. Помним, что часть трубы будет спрятана в фитинг. Правило «семь раз отмерь, один отрежь» актуально для металлопластиковой трубы в полной мере. Не забываем держать ножницы к трубе строго 90 градусов.

          Отрезание трубы

          1. Теперь приступаем к калибровке отверстия. Надеваем гайку и зажимное кольцо и только после этого вставляем калибратор.

          Калибровка трубы

          1. Теперь аккуратно монтируем трубу и фитинг. Проверяем состояние уплотнительных колец на фитинге и наличие тефлоновой прокладки, которая предотвращает электролиз.

          Соединение с фитингом

          1. Вставляем трубу в фитинг до конца, не допускаем частичное погружение. Для облегчения можно использовать силикон, но ни в коем случае не нефтепродукты. Подтягиваем руками до упора и затем фиксируем ключами.

          Окончательная затяжка

          Это, собственно, весь процесс монтажа.

          В начале монтажа нам потребуется соединение металлопластиковых труб с металлическими, или с вентилем.

          Для этого просто берем фитинг для металлопластиковой трубы с резьбой, соединяем резьбовую часть собственно с металлической трубой либо вентилем с помощью пакли или фум-ленты, и затем монтируем трубу в фитинг.

          Как соединить металлопластиковые трубы в домашних условиях. Способы соединения и монтажа металлопластиковых труб

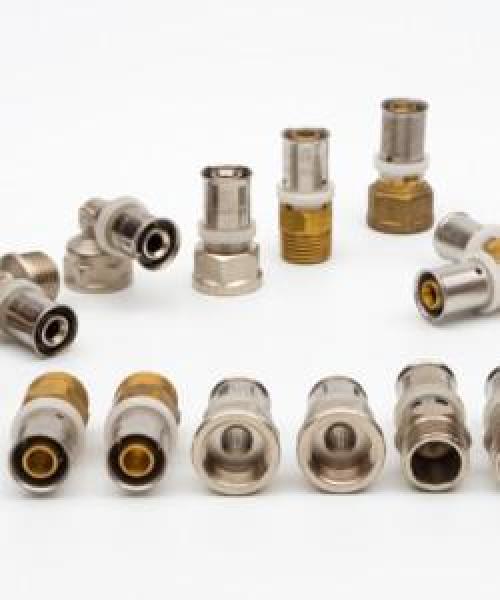

          Для соединения отдельных частей трубопровода из металлопластика применяют. Эта деталь состоит из штуцера, разрезного кольца, гайки. Они бывают разнообразной формы и размеров, соединяют трубы одного или разных диаметров. Основные виды фитингов:

          • пуш-фитинги;
          • компрессионные;
          • цанговые;
          • надвижные;
          • пресс-фитинг.

          Каждая из конструкций заслуживает отдельного описания.

          Как соединить металлопластиковые трубы в домашних условиях. Способы соединения и монтажа металлопластиковых труб

          Соединение пластиковых труб для водопровода фитингами: как правильно
          Пластиковые трубы завоевали ведущее место в сантехнических конструкциях и отопительных системах. Достоинства поливиниловых водоводов в их легкости, надежности и длительном сроке эксплуатации….

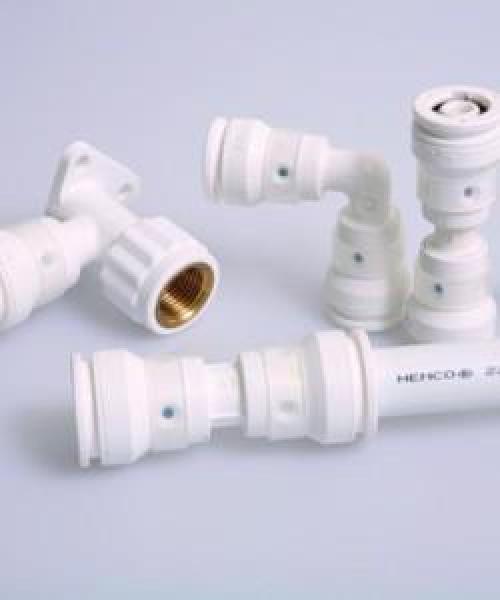

          Пуш-фитинги

          Как соединить металлопластиковые трубы в домашних условиях. Способы соединения и монтажа металлопластиковых труб Выполнены из полиэтилена марки PPSU, который характеризуются высокой механической прочностью, устойчивостью к низким температурам, длительной эксплуатацией. Эти соединительные элементы используются в трубопроводах холодной и горячей воды, в системе теплого пола и других видов отопления.

          При монтаже выполняют следующие работы:

          1. Нарезают требуемые отрезки.
          2. Калибруют концы труб.
          3. Удаляют заусеницы, снимают фаску.
          4. Насаживают на трубу фитинг до контрольного отверстия в его корпусе.
          5. С обратной стороны вставляют второй отрезок трубопровода.

          После сборки узла соединение фиксируют при помощи обжимного кольца.

          Компрессионное соединение

          Как соединить металлопластиковые трубы в домашних условиях. Способы соединения и монтажа металлопластиковых труб Является самым простым при сборке трубопроводов. Перед началом работ нарезают отрезки нужной длины, зачищают кромки, подрезают фаску. Кромка должна быть перпендикулярной к оси трубы. Далее выполняют следующие действия:

          1. На трубу надевают накидную гайку, на неё разрезное кольцо.
          2. Штуцер смачивают водой, на него надевают трубу, упирая её кромку в выступающий буртик.
          3. Рукой закручивают гайку до упора.
          4. Закрепляют соединение с помощью ключа, при этом должны быть видны 1-2 витка резьбы.

          Следует помнить, что перетягивание гайки, как и её недокрут, ведут к негерметичному соединению.

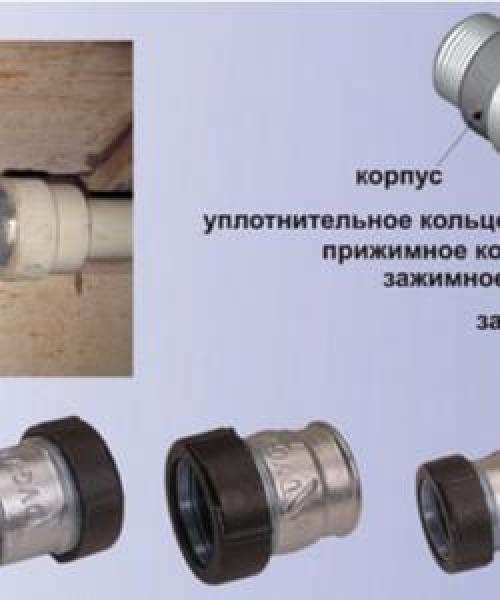

          Цанговый фитинг

          Как соединить металлопластиковые трубы в домашних условиях. Способы соединения и монтажа металлопластиковых труб Такие элементы применяют при соединении изделий, изготовленных из различных материалов, и разных диаметров. При стыковке элементов из металла и металлопластика резьбовая часть фитинга должна соответствовать диаметру металлического трубопровода.

          Соединение с помощью цангового фитинга осуществляют следующим образом:

          • на стальную трубу наматывают паклю или другую мягкую изоляцию;
          • на неё же надевают фитинг;
          • на конец металлопластикового элемента одевают шайбу с гайкой.

          Закрепление стыка выполняют, накручивая гайку на корпус. Зажимают крепление с помощью специального, так называемого, газового ключа.

          Пресс-фитинг

          Как соединить металлопластиковые трубы в домашних условиях. Способы соединения и монтажа металлопластиковых труб Конструкция включает корпус и обжимную гильзу. Подготовка отрезка трубы аналогична, как для предыдущих соединений, дальнейший порядок сборки следующий:

          • надевают гильзу на отрезок трубы;
          • на резьбовую часть накручивают прокладку;
          •  вставляют в трубу фитинг, доводя до отверстия на его корпусе;
          • далее используют клещи, имеющие накладки нужного размера;
          • клещи смещают к крайней части, ручки сжимают, происходит обжимание детали.

          В результате этой операции на поверхности гильзы образуются два круговых углубления одинаковой глубины. Пресс-фитинги выдерживают давление 10 атм, что вполне достаточно для внутренних трубопроводов зданий малой этажности.

          Как соединить металлопластиковые трубы в домашних условиях. Способы соединения и монтажа металлопластиковых труб

          Обжимная муфта на стальную трубу с резьбой: описание фитингов и характеристики
          Традиционный способ установки или ремонта стальных труб – сварные или резьбовые соединения. Однако не всегда есть возможность применения этих методов. Причина – работы выполняются в труднодоступных…



          Надвижные фитинги

          Как соединить металлопластиковые трубы в домашних условиях. Способы соединения и монтажа металлопластиковых труб Данный соединитель состоит из штуцера и надвижной пластиковой гильзы. Она с натягом надевается на трубу, обжимая её. Для  расширения трубы применяют эспандер. Порядок действий следующий:

          1. На одну из труб надевают пластиковую гильзу.
          2. Эспандером развальцовывают второй отрезок трубы.
          3. Вставляют штуцер до упора.
          4. Герметичность стыка обеспечивается за счёт способности полипропилена возвращаться в исходное состояние за счёт своей упругости.
